开利30HXC螺杆冷水机组操作程序与故障代码

一、操作程序

1.开启机组

-检查冷却水、冷却水塔和水循环系统的阀门是否打开。

-打开机组的电源开关并确认控制电压正常。

-确保机组排出气体的通道畅通。

-打开机组主电源开关，触摸屏显示启动界面。

-按下触摸屏上的“启动”按钮，机组会自动进行预冷和自检过程。

-若预冷和自检过程正常完成，机组进入正常运行状态。

2.运行监控

-观察触摸屏上的各个参数指示，如压力、温度、水流量等。

-确保运行状态正常，各指示参数在正常范围内。

-如果发现参数异常或机组有异常声响，应立即停机检查。

3.停机

-按下触摸屏上的“停机”按钮，机组停止运行。

-确保停机后将相关的阀门关闭，以避免冷却水或制冷剂泄漏。

二、故障代码

1.H1：压缩机过热

-原因：冷却水流量不足，冷却水温度过高，制冷剂循环故障等。 -处理：检查冷却水供应和系统循环，确保正常运行。

2.H2：高压报警

-原因：制冷剂压力过高，可能是压力传感器故障或阀门异常等。

-处理：检查压力传感器和相关阀门，并根据需要进行维修或更换。

3.H3：低压报警

-原因：制冷剂压力过低，可能是压力传感器故障，制冷剂泄漏或冷却水循环异常等。

-处理：检查压力传感器、冷却水循环和制冷剂泄漏情况，并根据需要进行修复。

4.H4：冷凝器高温报警

-原因：冷凝器的温度过高，可能是冷却水循环异常，风扇故障或堵塞等。

-处理：检查冷却水循环、风扇和冷凝器，并根据需要进行维修或清洁。

5.H5：冷凝器低温报警

-原因：冷凝器的温度过低，可能是制冷剂过量，阀门异常或冷凝器冷却不良等。

-处理：检查制冷剂量、阀门操作和冷凝器冷却情况，并根据需要进行调整。

以上是开利30HXC螺杆冷水机组的常见操作程序和故障代码的解释。在日常使用中，应定期检查机组的运行状态和参数指示，及时处理故障，以确保机组的正常运行和能效。为了更好地了解机组的操作细节和故障处理，建议参考机组的说明书和操作手册。

高效与静音的典范

- 开利“雷霆”系列30XA螺杆式风冷冷水机组

开利新近推出了30XA螺杆式风冷冷水机组，冷量范围跨越460至1518kW，采

用了HFC-134a环境领先制冷剂、高性能双螺杆压缩机、电子膨胀阀、第四代“飞

鸟TM”低噪声轴流风扇、满液式蒸发器、经济器和Pro-Dialog Plus自适应控制等诸

多最新技术，成功打造了中央空调产品高效与静音的典范。

21世纪是经济飞速发展的时代，同时也是全球能源日益枯竭的时代，时间

证明，只有节约能源的科技创新才能真正符合时代的需求。30XA产品从压缩方

式、传热、控制等全方位采用节能设计，满负荷制冷效率高达3.2以上，同时部

分负荷工况也具有极佳的制冷性能。

作为制冷设备的动力源泉，压缩机的性能是影响机组能效表现的最为重要的

因素。集数十年研究双螺杆压缩机的成功经验，开利新近开发了专为HFC-134a

制冷剂设计的06T高效双螺杆压缩机，专利的螺杆转子外形设计、压缩机与电机

直联传动、高精度的加工装配，06T压缩机满负荷制冷效率高达3.65。此外，30XA

采用了多压缩机、多制冷回路设计，在控制系统的精确调节下，部分负荷工况仅

有必不可少的压缩机投入高效运转，同时06T压缩机的滑阀无级调节也确保了压

缩机制冷输出与外界负荷的精确匹配。

换热设备方面，30XA蒸发器采用满液式结构设计并选用了新型高效传热管，

铜管浸润在制冷剂液体中，传热效率高。此外，调节等级高达3770级的电子膨

胀阀精确控制蒸发器出口过热度，这使得蒸发器在各种负荷条件下均可保持极佳

的换热效率。风冷冷凝器方面，30XA产品也进行了创新设计，除继续提供铜/

铝翅片盘管以外还可以选配采用微槽传热技术的MCHX冷凝器，该技术被广泛

运用于航天和汽车领域，开利业内首次将其成功推广运用于中央空调产品。相较

铜/铝翅片盘管，MCHX冷凝器耐腐蚀能力提高3.5倍，传热性能提高10%而空

气阻力降低一半，制冷效率进一步提升。

开利变频风冷热泵机组

30RQV025~034 安装使用说明书

4 2.4 机组命名规则 本说明书适用于30RQV系列变频风冷热泵机组。 DIGIT NO. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 CODE 3 0 R Q V 0 1 7 H 9 1 0 C C A R S DIGIT NO. 1、2 第1、2码 PRODUCT SERIES 产品系列 30 : AIR COOLED CHILLER 风冷冷水机组 DIGIT NO. 3、4、5 第3、4、5码 MODEL LETTERS 型式代号 RQV: VARIABLE SPEED HEAT PUMP MODULAR UNIT变速热泵机组 DIGIT NO. 6、7、8 第6、7、8码 UNIT SIZE 机组规格 (COOLING CAPACITY 标准制冷量 kW) 025: 25.2 KW 028: 28.0 KW 031: 30.8KW 034: 33.8KW DIGIT NO. 9 第9 码 TIERING能效 H: High tier 高能效 M: Mid tier 普通能效 DIGIT NO. 10 第10 码POWER SUPPLY 电源 9: 380V- 3Ph - 50Hz DIGIT NO. 11 第11码PUMP OPTION水泵选项 0: Without pump没有水泵（暂未发布） 1: HIGH HEAD PRESSURE Wilo PUMP 高扬程威乐水泵（008-034H，014M, 018M） 2: HIGH HEAD PRESSURE Nanfang pump 高扬程南方水泵（008-034M） 3: LOW HEAD PRESSURE 低扬程水泵（暂未发布） DIGIT NO. 12 第12码UNIT PACKING产品包装 0: STANDARD PACKING标准包装 DIGIT NO. 13 第13码PRODUCT RE-DESIGN KEY产品设计记录 B: Wiring improved 接线设计优化 C: Appearance improvement 外观优化设计 DIGIT NO. 14、15、16、17 第14、15、16、17码MANUFACTORY CODE制造工厂编号 CARS: Carrier air-conditioning and refrigeration system (Shanghai) Co., Ltd 开利空调冷冻系统(上海)有限公司 PRODUCT SERIES产品系列 MODEL LETTERS型式代号 UNIT SIZE机组规格 TIERING 能效等级 POWER SUPPLY 电源 PUMP OPTION水泵选项 UNIT PACKING 产品包装 PRODUCT RE-DESIGN KEY 产品设计记录 MANUFACTORY CODE制造编号

. .

.

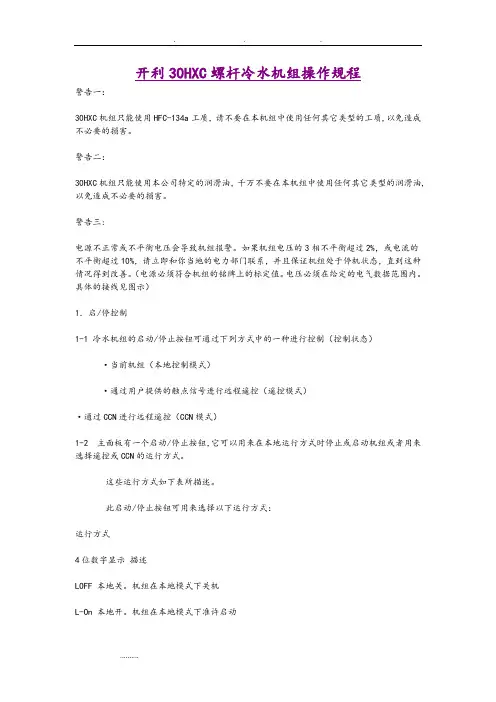

.......... 开利30HXC螺杆冷水机组操作规程

警告一：

30HXC机组只能使用HFC-134a工质，请不要在本机组中使用任何其它类型的工质,以免造成不必要的损害。

警告二：

30HXC机组只能使用本公司特定的润滑油，千万不要在本机组中使用任何其它类型的润滑油,以免造成不必要的损害。

警告三:

电源不正常或不平衡电压会导致机组报警。如果机组电压的3相不平衡超过2%，或电流的不平衡超过10%，请立即和你当地的电力部门联系，并且保证机组处于停机状态，直到这种情况得到改善。（电源必须符合机组的铭牌上的标定值。电压必须在给定的电气数据范围内。具体的接线见图示）

1．启/停控制

1-1 冷水机组的启动/停止按钮可通过下列方式中的一种进行控制（控制状态）

·当前机组（本地控制模式）

·通过用户提供的触点信号进行远程遥控（遥控模式）

·通过CCN进行远程遥控（CCN模式）

1-2 主面板有一个启动/停止按钮，它可以用来在本地运行方式时停止或启动机组或者用来选择遥控或CCN的运行方式。

这些运行方式如下表所描述。

此启动/停止按钮可用来选择以下运行方式：

运行方式

4位数字显示 描述

LOFF 本地关。机组在本地模式下关机

L-On 本地开。机组在本地模式下准许启动

. .

.

.......... L-Sc* 本地开-定时器控制。机组处于本地运行模式。如果该时期是占用状态，机组就允许启动。如果机组的运行定时器程序是空闭的，机组会保持关闭状态直到下一个占用时期。

CCN* 开利舒适网络 工作在CCN命令下

rEM* 遥控 机组由外部遥控触点进行控制。
