半喂入联合收割机脱粒不净的原因分析

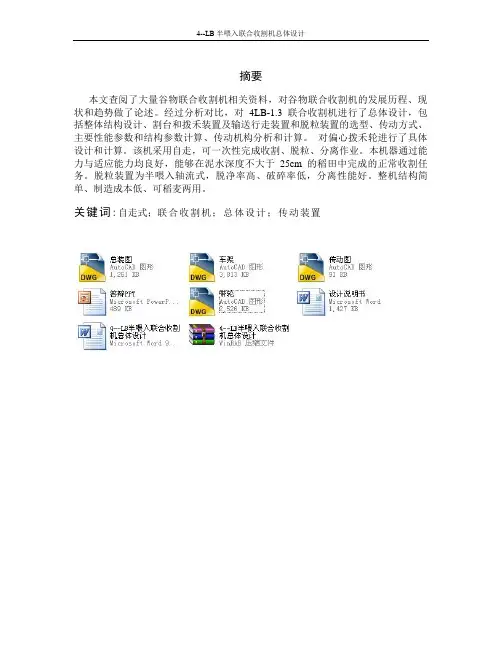

4--LB半喂入联合收割机总体设计

摘要

本文查阅了大量谷物联合收割机相关资料，对谷物联合收割机的发展历程、现状和趋势做了论述。经过分析对比，对 4LB-1.3联合收割机进行了总体设计，包括整体结构设计、割台和拨禾装置及输送行走装置和脱粒装置的选型、传动方式、主要性能参数和结构参数计算、传动机构分析和计算。 对偏心拨禾轮进行了具体设计和计算。该机采用自走，可一次性完成收割、脱粒、分离作业。本机器通过能力与适应能力均良好，能够在泥水深度不大于25cm的稻田中完成的正常收割任务。脱粒装置为半喂入轴流式，脱净率高、破碎率低，分离性能好。整机结构简单、制造成本低、可稻麦两用。

关键词:自走式；联合收割机；总体设计；传动装置

4--LB半喂入联合收割机总体设计

Abstract

This thesis consults a lot of grain combine related data, discussed the

development course of grain combine harvester, status and trend. After analysis

and comparison, the 4LB-1.3 combine the overall design, including the overall

structure design, the header and the reel device and a conveying walking device

and a threshing device selection, mode of transmission, the main performance

parameters and structure parameters, transmission mechanism analysis and

calculation. The eccentric reel was calculated and the specific design and. This

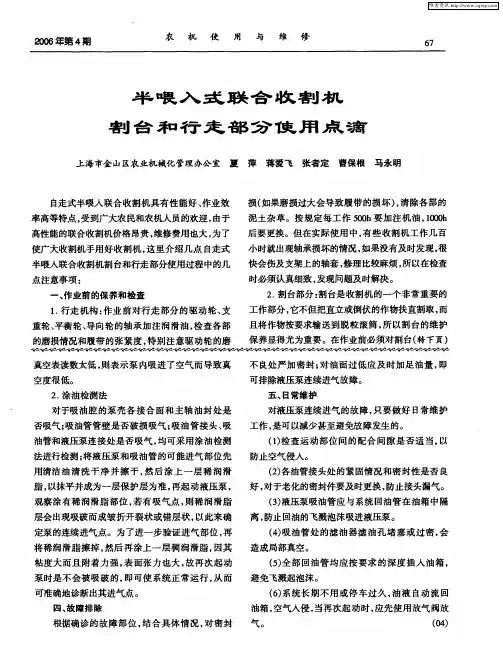

２００６年第４期　农　机　使　用　与　维　修　６７　半喂入式联合收割机　割台和行走部分使用点滴　上海市金山区农业机械化管理办公室夏萍蒋爱飞张者定曹保根马永明　自走式半喂人联合收割机具有性能好、作业效　率高等特点，受到广大农民和农机人员的欢迎，由于　高性能的联合收割机价格昂贵，维修费用也大，为了　使广大收割机手用好收割机，这里介绍几点自走式　半喂入联合收割机割台和行走部分使用过程中的几　点注意事项：　一、作业前的保养和检查　１．行走机构：作业前对行走部分的驱动轮、支　重轮、平衡轮、导向轮的轴承加注润滑油，检查各部　的磨损情况和履带的张紧度，特别注意驱动轮的磨　损（如果磨损过大会导致履带的损坏），清除各部的　泥土杂草。按规定每工作５００ｈ要加注机油，１０ｏｏｈ　后要更换。但在实际使用中，有些收割机工作几百　小时就出现轴承损坏的情况，如果没有及时发现，很　快会伤及支架上的轴套，修理比较麻烦，所以在检查　时必须认真细致，发现问题及时解决。　２．割台部分：割台是收割机的一个非常重要的　工作部分，它不但把直立或倒伏的作物扶直割取，而　且将作物按要求输送到脱粒滚筒，所以割台的维护　保养显得尤为重要。在作业前必须对割台（转下页）　真空表读数太低，则表示泵内吸进了空气而导致真　空度很低。　２．涂油检测法　对于吸油腔的泵壳各接合面和主轴油封处是　否吸气；吸油管管壁是否破损吸气；吸油管接头、吸　油管和液压泵连接处是否吸气，均可采用涂油检测　法进行检测；将液压泵和吸油管的可能进气部位先　用清洁油清洗干、净并擦干，然后涂上一层稀润滑　脂，以抹平并成为一层保护层为准，再起动液压泵，　观察涂有稀润滑脂部位，若有吸气点，则稀润滑脂　层会出现吸破而成皱折开裂状或错层状，以此来确　定泵的连续进气点。为了进一步验证进气部位，再　将稀润滑脂擦掉，然后再涂上一层稠润滑脂，因其　粘度大而且附着力强，表面张力也大，故再次起动　泵时是不会被吸破的，即可使系统正常运行，从而　可准确地诊断出其进气点。　四、故障排除　根据确诊的故障部位，结合具体情况，对密封　不良处严加密封；对油面过低应及时加足油量，即　可排除液压泵连续进气故障。　五、日常维护　对液压泵连续进气的故障，只要做好日常维护　工作，是可以减少甚至避免故障发生的。　（１）检查运动部位间的配合间隙是否适当，以　防止空气侵入。　（２）各油管接头处的紧固情况和密封性是否良　好，对于老化的密封件要及时更换，防止接头漏气。　（３）液压泵吸油管应与系统回油管在油箱中隔　离，防止回油的飞溅泡沫吸进液压泵。　（４）吸油管处的滤油器滤油孔堵塞或过密，会　造成局部真空。　（５）全部回油管均应按要求的深度插入油箱，　避免飞溅起泡沫。　（６）系统长期不用或停车过久，油液自动流回　油箱，空气入侵，当再次起动时，应先使用放气阀放　气。　

脱粒机的常见故障及维修方法

作者：董丽丽

来源：《农民致富之友（上半月）》 2020年第17期

董丽丽

脱粒机是我国小麦、玉米以及水稻等周五生产过程中重要的机械工具，在我国农作物的收获过程中应用非常广泛，脱粒机完成农作物的收割之后还要对谷粒进行晾晒，以免谷粒发霉，在脱粒机的使用和操作过程中，由于缺乏规范性的操作意识，各种农机事故风险频发，同时脱粒机机械设备故障频出。本文针对脱粒机常见的故障维修方法进行分析和探究，了解脱粒机常见的故障及原因，机械操作人员在农作物的收获过程中，要积极树立安全意识，科学使用脱粒机，提升农业生产的经济效益。

一、脱粒机常见的机械故障及原因

1、破碎籽粒多。脱粒机一旦发生机械故障会对收获的农作物产生巨大的影响，造成破碎的籽粒比较多，影响收获的农作物品质。究其原因主要是由于脱离机滚筒转速过快，脱粒过程中喂入的农作物数量不均匀，大大影响脱粒机的作业质量。同时如果农作物含水量大，籽粒潮湿也容易在打击的过程中造成破碎的籽粒过多。

2、籽粒脱不净。其主要是由于脱粒机滚筒转速过慢，齿轮打击的力度比较小，导致脱粒间隙过大，植被上的农作物籽粒不能脱离干净。同时，脱粒机喂入量如果过大也会影响籽粒脱离的效果，很多农作物籽粒不能完全被打到，使得农作物籽粒脱不干净。

3、脱粒机滚筒堵塞。脱粒机滚筒堵塞是脱粒机常见的机械故障，比主要是由于脱粒机的转速过慢，喂入过量的农作物造成很多硬物进入机器内，导致拖地机滚筒发生堵塞。同时脱粒机滚筒皮带长时间使用后发生松懈，也会容易产生脱粒机滚筒堵塞的问题，会严重影响农作物生活的效率和质量。除此之外，还有以下几方面原因，如谷物过湿、喂入量过大；滚筒转速太低；滚筒纹杆损坏造成缠草；凹板严重磨损或损坏；喂入链松驰或夹禾间隙过大，造成滚筒抽草过多。

4、离合器不能正常运转。我国现代脱粒机技术工艺越来越复杂，很多脱粒机都安装有离合器，在工作过程中经常出现分离不够彻底、出现打滑或者不分离的问题。究其原因主要是由于离合器内的螺丝松动，离合器的主机带轮与主动轴没有在同一直线上，或者机器内部的弹簧长时间运作失去弹力，这都会影响离合器的正常运转。

4LB-1450型半喂入水稻联合收割机使用与调整

金保兴;王楠;郭勇

【摘 要】介绍了国产4LB-1450型半喂入水稻联合收割机的主要部件结构、作业注意事项及关键部件操作调整方法,为用户正确、高效使用提供参考.

【期刊名称】《农业工程》

【年(卷),期】2017(007)003

【总页数】3页(P15-16,78)

【关键词】半喂入联合收割机;割台;脱粒清选装置;液压系统

【作 者】金保兴;王楠;郭勇

【作者单位】中机美诺科技股份有限公司,北京100083;现代农装科技股份有限公司,北京100083;中机美诺科技股份有限公司,北京100083

【正文语种】中 文

【中图分类】S225.3

水稻是世界上最主要的粮食作物之一，也是我国最重要的粮食作物之一。根据联合国粮食及农业组织2014年公布的数据，中国水稻种植面积大约3 087万hm2，总产量约2.08亿t，是世界上最大的稻谷生产国与消费国，国家对推进水稻生产全程机械化也非常重视，出台了一系列扶持政策。

水稻机械化收获程度对我国粮食产量有重要的影响，目前我国的水稻收获机主要包括全喂入收割机和半喂入收割机。其中半喂入收割机以久保田、洋马、井关、大同、东洋等日、韩品牌为主，国产半喂入收割机发展较慢[1-3]。本文介绍一款国产新型4LB-1450型半喂入水稻联合收割机，该机在质量和工艺方面有较大提高，能够满足水稻主产区的机械化收获需求；并介绍了该机作业注意事项及关键部件操作调整方法，为用户正确、高效使用提供参考[4-5]。

4LB-1450型半喂入联合收割机由割台、发动机、底盘、脱粒清选部件、液压系统和电器系统等组成。

1.1 割台

割台主要由扶禾器、拨禾带、喂入轮、割刀、左右夹持链、拨禾链、喂入深浅调节装置和上喂入链等组成。其功能是将生长状态(直立或倒伏)的稻、麦等作物，经扶禾器扶禾，在拨禾带和喂入轮的夹持下，由割刀切割，割下的作物经左、右夹持链夹持，输送至喂入深浅调节装置，调整到适宜的喂入深度后，输送给上喂入链。
