熔融沉积3D打印机机械结构的设计
- 格式:doc
- 大小:363.50 KB
- 文档页数:26

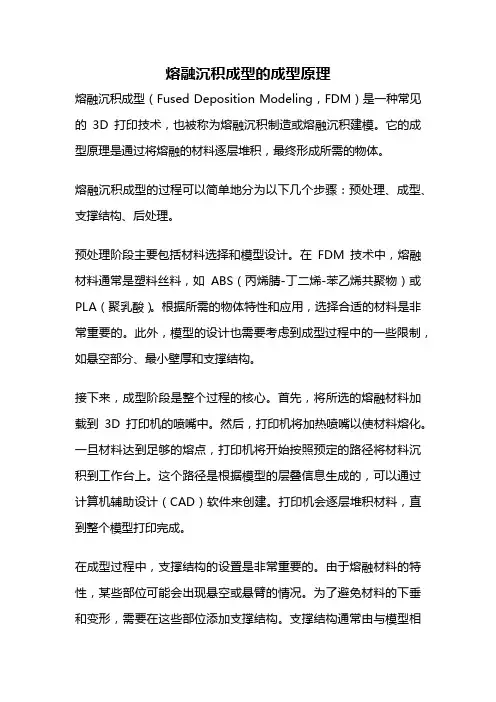

熔融沉积成型的成型原理熔融沉积成型(Fused Deposition Modeling,FDM)是一种常见的3D打印技术,也被称为熔融沉积制造或熔融沉积建模。
它的成型原理是通过将熔融的材料逐层堆积,最终形成所需的物体。
熔融沉积成型的过程可以简单地分为以下几个步骤:预处理、成型、支撑结构、后处理。
预处理阶段主要包括材料选择和模型设计。
在FDM技术中,熔融材料通常是塑料丝料,如ABS(丙烯腈-丁二烯-苯乙烯共聚物)或PLA(聚乳酸)。
根据所需的物体特性和应用,选择合适的材料是非常重要的。
此外,模型的设计也需要考虑到成型过程中的一些限制,如悬空部分、最小壁厚和支撑结构。
接下来,成型阶段是整个过程的核心。
首先,将所选的熔融材料加载到3D打印机的喷嘴中。
然后,打印机将加热喷嘴以使材料熔化。
一旦材料达到足够的熔点,打印机将开始按照预定的路径将材料沉积到工作台上。
这个路径是根据模型的层叠信息生成的,可以通过计算机辅助设计(CAD)软件来创建。
打印机会逐层堆积材料,直到整个模型打印完成。
在成型过程中,支撑结构的设置是非常重要的。
由于熔融材料的特性,某些部位可能会出现悬空或悬臂的情况。
为了避免材料的下垂和变形,需要在这些部位添加支撑结构。
支撑结构通常由与模型相同材料的丝料打印而成,但与模型本身有一定的连接度。
打印完成后,可以通过剪除或其他方法将支撑结构去除。
完成打印后,需要进行后处理。
这通常包括去除支撑结构、打磨表面、喷涂或其他加工。
后处理的目的是使打印的物体达到所需的质量和外观要求。
熔融沉积成型技术具有许多优点。
首先,它具有较低的成本和高效的生产速度。
相比传统的制造方法,FDM技术可以节省大量的时间和金钱。
其次,FDM技术可以实现复杂的几何结构和个性化设计。
通过CAD软件,可以轻松地创建具有复杂形状的模型,并且可以根据需要进行修改。
此外,熔融沉积成型可以使用各种材料,具有广泛的应用领域,如汽车制造、航空航天、医疗器械等。

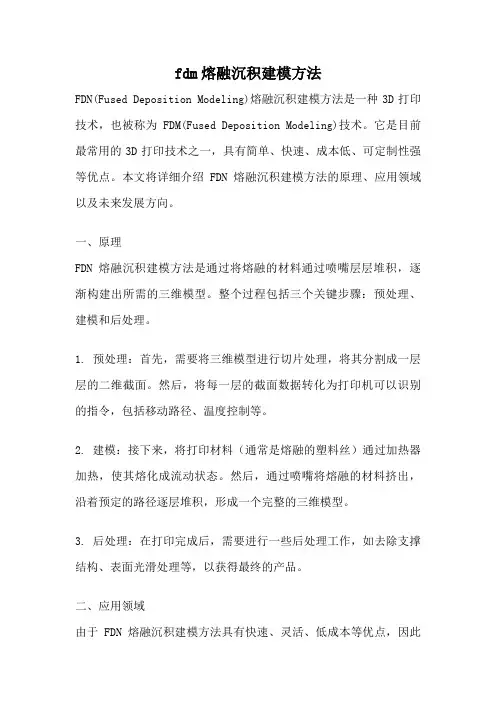

fdm熔融沉积建模方法FDN(Fused Deposition Modeling)熔融沉积建模方法是一种3D打印技术,也被称为FDM(Fused Deposition Modeling)技术。
它是目前最常用的3D打印技术之一,具有简单、快速、成本低、可定制性强等优点。
本文将详细介绍FDN熔融沉积建模方法的原理、应用领域以及未来发展方向。
一、原理FDN熔融沉积建模方法是通过将熔融的材料通过喷嘴层层堆积,逐渐构建出所需的三维模型。
整个过程包括三个关键步骤:预处理、建模和后处理。
1. 预处理:首先,需要将三维模型进行切片处理,将其分割成一层层的二维截面。
然后,将每一层的截面数据转化为打印机可以识别的指令,包括移动路径、温度控制等。
2. 建模:接下来,将打印材料(通常是熔融的塑料丝)通过加热器加热,使其熔化成流动状态。
然后,通过喷嘴将熔融的材料挤出,沿着预定的路径逐层堆积,形成一个完整的三维模型。
3. 后处理:在打印完成后,需要进行一些后处理工作,如去除支撑结构、表面光滑处理等,以获得最终的产品。
二、应用领域由于FDN熔融沉积建模方法具有快速、灵活、低成本等优点,因此在许多领域得到广泛应用。
1. 制造业:FDN技术可以用于制造原型、定制零件和工具等。
它可以大大加快产品开发的速度,并且可以根据需要灵活调整设计。
2. 医疗领域:FDN技术可以用于制造医疗器械、假肢、牙齿矫正器等。
通过3D打印,可以根据患者的具体情况进行个性化设计和制造,提高治疗效果。
3. 教育领域:FDN技术可以用于教学和科研。
学生可以通过3D打印技术更好地理解抽象概念,并进行实践操作。
科研人员可以利用3D打印技术制造实验装置和模型,促进科研工作的进展。
4. 建筑领域:FDN技术可以用于制造建筑模型、装饰品等。
通过3D 打印,可以快速制造出精确的建筑模型,为设计和施工提供参考。
三、未来发展方向随着技术的不断发展,FDN熔融沉积建模方法也在不断演进和改进。

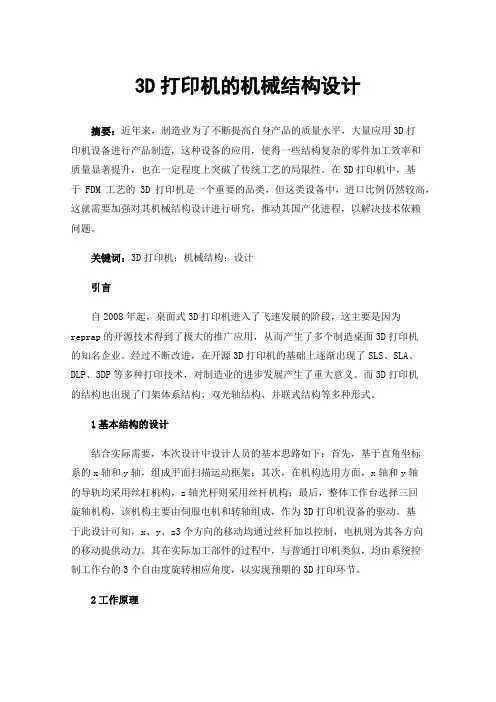

3D打印机的机械结构设计摘要:近年来,制造业为了不断提高自身产品的质量水平,大量应用3D打印机设备进行产品制造,这种设备的应用,使得一些结构复杂的零件加工效率和质量显著提升,也在一定程度上突破了传统工艺的局限性。
在3D打印机中,基于FDM工艺的3D打印机是一个重要的品类,但这类设备中,进口比例仍然较高,这就需要加强对其机械结构设计进行研究,推动其国产化进程,以解决技术依赖问题。
关键词:3D打印机;机械结构;设计引言自2008年起,桌面式3D打印机进入了飞速发展的阶段,这主要是因为reprap的开源技术得到了极大的推广应用,从而产生了多个制造桌面3D打印机的知名企业。
经过不断改进,在开源3D打印机的基础上逐渐出现了SLS、SLA、DLP、3DP等多种打印技术,对制造业的进步发展产生了重大意义。
而3D打印机的结构也出现了门架体系结构、双光轴结构、并联式结构等多种形式。
1基本结构的设计结合实际需要,本次设计中设计人员的基本思路如下:首先,基于直角坐标系的x轴和y轴,组成平面扫描运动框架;其次,在机构选用方面,x轴和y轴的导轨均采用丝杠机构,z轴光杆则采用丝杆机构;最后,整体工作台选择三回旋轴机构,该机构主要由伺服电机和转轴组成,作为3D打印机设备的驱动。
基于此设计可知,x、y、z3个方向的移动均通过丝杆加以控制,电机则为其各方向的移动提供动力。
其在实际加工部件的过程中,与普通打印机类似,均由系统控制工作台的3个自由度旋转相应角度,以实现预期的3D打印环节。
2工作原理3D打印机主要工作原理是通过电脑的切片软件将三维模型按照设置的层厚切成一层一层,再根据切片算法,把面化成线的填充,再转化为G代码。
3D打印机控制软件通过串口通信的方式,把数据传送到3D打印机的主控板,主控板上的固件主要由G代码解释器组成,G代码解释器把数据流解释为3个驱动喷头运动的步进电机和1个挤料电机的运动,通过A4988驱动步进电机的运动。
熔融沉积成型技术原理熔融沉积成型技术(Fused Deposition Modeling,FDM)是一种常见的3D打印技术,也被称为熔融沉积制造。
它是一种将熔融的材料通过喷嘴逐层沉积,最终构建出三维实物的方法。
本文将介绍熔融沉积成型技术的原理及其应用。
熔融沉积成型技术的原理主要分为四个步骤:建模、切片、预处理和成型。
建模是指使用计算机辅助设计(CAD)软件创建三维模型。
这个模型可以是从零开始设计,也可以是从现有的物体扫描或下载。
在建模过程中,可以对模型进行编辑、调整和优化,以确保最终打印出来的物体满足需求。
接下来,切片是将三维模型切割成一层层的二维切片,每个切片都代表了打印出来的一层。
切片软件通常会根据所选的打印参数,例如层高、填充密度等,生成适合打印的切片图像。
然后,预处理是指对切片图像进行处理,以便将其转换为打印机可以理解的指令。
这些指令包括控制打印机的运动、温度和材料供给等。
预处理软件会将每个切片图像转换为打印机可以执行的指令序列,这些指令将用于控制打印机的运动和材料的沉积。
成型是指将熔融的材料通过打印头逐层沉积到打印平台上,逐渐构建出最终的三维实物。
打印头通常会加热并将材料推送到沉积区域,使其熔化并与前一层的材料粘合在一起。
随着打印头的运动,材料会逐渐沉积,从而形成一个完整的三维物体。
熔融沉积成型技术具有许多优点,使其在各个领域得到广泛应用。
首先,它可以实现快速、准确和经济高效的原型制作。
相比传统的制造方法,熔融沉积成型技术可以大大缩短产品的开发周期,节省制造成本。
熔融沉积成型技术可以制造复杂的几何形状和内部结构。
由于打印是逐层进行的,因此可以实现更多细节和内部空间,这是传统制造方法无法实现的。
这使得熔融沉积成型技术在医疗、航空航天和汽车等行业中具有广阔的应用前景。
熔融沉积成型技术可以使用多种材料,如塑料、金属和陶瓷等。
这种多材料选择的灵活性使得熔融沉积成型技术在不同行业和应用中具有广泛的适应性。
3d打印熔融沉积成型原理
3D打印熔融沉积成型是一种快速原型制造技术,其原理是将熔化的材料通过打印头喷射到建造平台上逐层堆叠形成物体。
下面将详细介绍3D打印熔融沉积成型的原理以及其工作流程。
原理:
3D打印熔融沉积成型的原理是通过CAD(计算机辅助设计)软件
将三维模型切片成数百或数千层,然后将这些层逐层打印出来。
打印时,打印头将熔化的材料喷射到建造平台上,一层层堆积成所需的
3D模型。
在打印过程中,打印头会按照预设的路径移动,同时喷射材料,形成连续的图层,最终形成一个完整的3D模型。
工作流程:
3D打印熔融沉积成型的工作流程包括以下几个步骤:
1. 设计模型:首先需要使用CAD软件设计所需的3D模型,可以通过手动绘制或扫描现有物体得到。
2. 切片:将设计好的3D模型进行切片处理,将其分成数百或数千个非常薄的水平层。
3. 准备材料:根据所需的3D模型,选择适当的材料,如ABS, PLA, NYLON等。
4. 打印:将所选的材料放入3D打印机中,启动打印程序,打印头将逐层喷射熔化的材料。
5. 完成打印:当所有图层都打印完成后,将建造平台取出,清除支撑结构和残余材料,最终得到一个完整的3D模型。
总结:
3D打印熔融沉积成型是一种快速、灵活、低成本的原型制造技术。
其工作原理和工作流程都相对简单,只需设计好3D模型并选择适当的材料,就可以通过3D打印机将所需物体快速打印出来。
随着3D打印技术的不断发展,它将在许多领域得到广泛应用,如医疗、航空、建筑等。

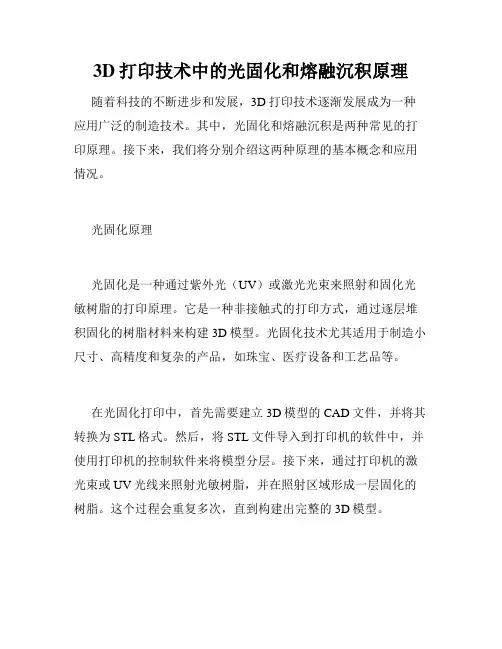

3D打印技术中的光固化和熔融沉积原理随着科技的不断进步和发展,3D打印技术逐渐发展成为一种应用广泛的制造技术。
其中,光固化和熔融沉积是两种常见的打印原理。
接下来,我们将分别介绍这两种原理的基本概念和应用情况。
光固化原理光固化是一种通过紫外光(UV)或激光光束来照射和固化光敏树脂的打印原理。
它是一种非接触式的打印方式,通过逐层堆积固化的树脂材料来构建3D模型。
光固化技术尤其适用于制造小尺寸、高精度和复杂的产品,如珠宝、医疗设备和工艺品等。
在光固化打印中,首先需要建立3D模型的CAD文件,并将其转换为STL格式。
然后,将STL文件导入到打印机的软件中,并使用打印机的控制软件来将模型分层。
接下来,通过打印机的激光束或UV光线来照射光敏树脂,并在照射区域形成一层固化的树脂。
这个过程会重复多次,直到构建出完整的3D模型。
光固化技术的优点是可以制造出高精度和复杂的产品,并且可以打印出不同颜色和材料的3D模型。
此外,它还可以在制造高质量的微小部件时提供很大的便利。
熔融沉积原理熔融沉积是一种采用热塑性材料或类似材料的打印原理。
当打印头加热并将材料融化后,通过逐层叠加打印床上的材料来构建3D模型。
这是一种接触式的打印方式,因为打印头需要接触和沉积材料。
熔融沉积技术适用于制造大型零件或复合材料,如汽车部件、建筑模型等。
在熔融沉积技术中,先设计和建立3D模型的CAD文件,转换为STL格式后导入打印机的软件中。
然后,打印头开始将熔融材料沉积在打印床上,并构建出第一层模型。
之后,打印头会在已经打印的层之上进一步沉积材料,重复这个过程直到3D模型构建完成。
熔融沉积技术的优点是速度较快、易于使用和成本相对较低。
此外,该技术可以使用多种材料和颜色。
结论3D打印技术中的光固化和熔融沉积原理都具有其独特的优势和应用场景。
无论哪种打印原理,都需要CAD设计和软件控制来构建3D模型。
同时,选择适当的材料也是3D打印成功的关键。
未来,随着3D打印技术的不断发展和进步,这两种打印原理的应用范围还将不断扩大,为我们带来更多的惊喜和创造力。

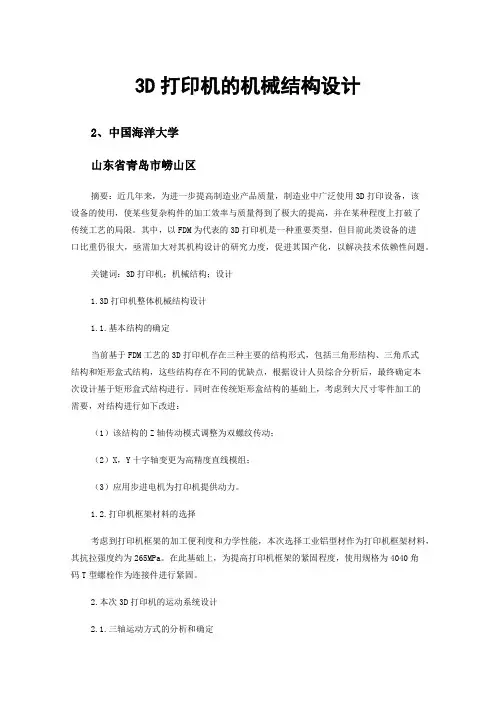

3D打印机的机械结构设计2、中国海洋大学山东省青岛市崂山区摘要:近几年来,为进一步提高制造业产品质量,制造业中广泛使用3D打印设备,该设备的使用,使某些复杂构件的加工效率与质量得到了极大的提高,并在某种程度上打破了传统工艺的局限。
其中,以FDM为代表的3D打印机是一种重要类型,但目前此类设备的进口比重仍很大,亟需加大对其机构设计的研究力度,促进其国产化,以解决技术依赖性问题。
关键词:3D打印机;机械结构;设计1.3D打印机整体机械结构设计1.1.基本结构的确定当前基于FDM工艺的3D打印机存在三种主要的结构形式,包括三角形结构、三角爪式结构和矩形盒式结构,这些结构存在不同的优缺点,根据设计人员综合分析后,最终确定本次设计基于矩形盒式结构进行。
同时在传统矩形盒结构的基础上,考虑到大尺寸零件加工的需要,对结构进行如下改进:(1)该结构的Z轴传动模式调整为双螺纹传动;(2)X,Y十字轴变更为高精度直线模组;(3)应用步进电机为打印机提供动力。
1.2.打印机框架材料的选择考虑到打印机框架的加工便利度和力学性能,本次选择工业铝型材作为打印机框架材料,其抗拉强度约为265MPa。
在此基础上,为提高打印机框架的紧固程度,使用规格为4040角码T型螺栓作为连接件进行紧固。
2.本次3D打印机的运动系统设计2.1.三轴运动方式的分析和确定考虑到本次设计的3D打印机的实际应用方向,在确定成型尺寸的前提下,应当尽可能地缩小整机设备尺寸。
基于此方面的需要,在本次设计中,选择如下运动方式:打印喷头与X-Y平面进行复合运动,而工作平台在Z轴方向上独立运动。
这种三轴运动模式与传统CNC机床结构相类似,在这种模式下,可进行简单紧凑的结构设计,而获得刚度和精度均较高的加工产品。
2.2.工作平台设计在工作平台设计方面,考虑到本次设计的3D打印机有着较为突出的大尺寸特点,因此,为保证大尺寸部件加工时的平整度,并避免加热板受热出现变形,设计人员采用环氧树脂板与硅胶加热片组合的设计模式,取代传统的铝基金属加热板,以实现热稳定性和平整度两项指标的优化。
熔融沉积3D打印机机械结构的设计 1 / 261 / 26 天津职业技术师范大学 Tianjin University of Technology and Education
毕 业 设 计
专 业: 机械制造工艺教育 班级学号: 机制0911 - 29 学生姓名: 张 斌 指导教师: 刘玉山 副教授
二〇一四年六月熔融沉积3D打印机机械结构的设计 天津职业技术师范大学本科生毕业设计
熔融沉积3D打印机机械结构的设计 Design for 3D Printer of Fused Deposition Manufacturing
专业班级:机制0911 学生姓名:张 斌 指导教师:刘玉山 副教授 学 院:机械工程学院
2014 年 06 月 熔融沉积3D打印机机械结构的设计
II / 26II / 26 摘 要
随着科学技术的发展,快速成形技术已广泛应用于机械制造领域,提高快速成型技术的应用水平,高效、快速的加工已经成为当前快速成型加工技术发展的一个新课题。熔融沉积成型工艺(熔融沉积成型工艺)后LOM工艺和SLA工艺开发的3 D打印技术。3D打印技术技术发明于1988年, Scott Crump成立Stratasys公司。Stratasys公司在1992年推出了世界上第一个基于FDM 3 D打印机技术——“3 D造型,3 D建模者)“这也标志着FDM技术投入商业阶段。 快速成型技术的发展和应用越来越广泛和深入,3 D印制机的需求越来越大。因此,本文针对熔融沉积的3 D印制机机械结构进行了设计,包括:1。改进单喷嘴,2 .x - y扫描机制:3.Z轴升降机制:4.传动机构。x - y平面扫描的方向运动、运动的机械传动、打印机精度、同步带传动精密、滚珠丝杆传动。不要出现在行程较长时抖动,有利于确保扫描精度,稳定的运动。使用线性步进电机直接连接滚珠丝杆、响应更加快速准确,因为没有中间部分同时,简化了机械结构,精度高。 熔融沉积在3 D打印过程中,机械结构的设计, 运动和传动更加合理和平稳,使它更好的生产。 关键词:喷头;X-Y扫描机构;Z轴升降机构;传动机构。 熔融沉积3D打印机机械结构的设计
III / 26III / 26 ABSTRACT
With the development of science and technology, Rapid prototyping processing technology has been widely used in the field of machinery manufacturing. Raise the level of the application of rapid prototyping technology.Implement efficient processing has become the current rapid prototyping processing technology development of a new topic. Fused deposition molding process (Fused deposition molding process) is developed after the LOM process and SLA process a 3d printing technology. The technology by Scott Crump invented in 1988, Scott Crump founded Stratasys. Stratasys in 1992, launched the world's first based on FDM technology of 3d printer - "3d modelling, 3d Modeler)" it also marks the FDM technology into commercial stage.. The development and application of rapid prototyping technology is more and more extensive and in-depth, 3d printers demand is becoming more and more big. Thus, this paper 3d printers for fused deposition of mechanical structure design, including: 1. Improvement of single nozzle, 2 x-y scanning mechanism: 3. Z axis lifting mechanism: 4. Drive mechanism, and on the part of the structure is improved. X-y plane scanning in the direction of movement and the movement of mechanical transmission printer from precision synchronous belt drive into precision ball screw drive. Don't appear when in the journey is longer than the jitter, is beneficial to ensure accuracy of scanning, stable movement. Using linear stepper motor directly connected ball screw, response more accurately, because there is no middle part at the same time, simplify the mechanical structure, high precision. In fused deposition in the process of 3d printers, the design of the mechanical structure, motor and driving more reasonable and stable, and make it better in production
Key Words: Nozzle; X-y scanning mechanism; The Z axis lifting mechanism; Transmission mechanism 熔融沉积3D打印机机械结构的设计 I / 26I / 26 目 录
1绪 论............................................. 1 1.1熔融沉积快速成型技术的简介 ................................................................ 1 1.1.1PDM的技术原理介绍 ....................................................................... 1 1.1.2几种典型的快速成型技术 ............................................................. 1 1.2熔融沉积3D打印机概述 .......................................................................... 2 1.3熔融沉积3D打印机工艺原理及过程 ...................................................... 2 1.4熔融沉积3D打印机国内外现有技术水平 .............................................. 3 1.5熔融沉积3D打印机应用领域 .................................................................. 3 1.6本次设计的主要工作 ................................................................................ 3 1.6.1主要设计工作 ................................................................................. 3 1.6.2设计参数 ......................................................................................... 4 1.6.3设计思路及主要问题 ..................................................................... 4
2传动部分的设计 ..................................... 5 2.1设计任务 .................................................................................................... 5 2.1.1设计目的 ......................................................................................... 5 2.1.2机械结构传动装置设计 ................................................................. 5 2.2步进电机的选择设计任务 ........................................................................ 6 2.2.1步进电机的简介 ............................................................................. 6 2.3丝杠的选型 ................................................................................................ 8 2.4初选导轨型号 .......................................................................................... 10
