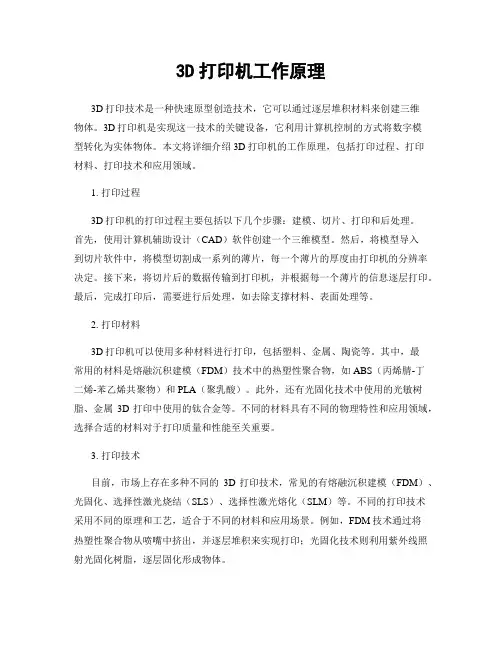

3D打印机工作原理3D打印技术是一种快速原型创造技术，它可以通过逐层堆积材料来创建三维物体。
3D打印机是实现这一技术的关键设备，它利用计算机控制的方式将数字模型转化为实体物体。
本文将详细介绍3D打印机的工作原理，包括打印过程、打印材料、打印技术和应用领域。
1. 打印过程3D打印机的打印过程主要包括以下几个步骤：建模、切片、打印和后处理。
首先，使用计算机辅助设计（CAD）软件创建一个三维模型。
然后，将模型导入到切片软件中，将模型切割成一系列的薄片，每一个薄片的厚度由打印机的分辨率决定。
接下来，将切片后的数据传输到打印机，并根据每一个薄片的信息逐层打印。
最后，完成打印后，需要进行后处理，如去除支撑材料、表面处理等。
2. 打印材料3D打印机可以使用多种材料进行打印，包括塑料、金属、陶瓷等。
其中，最常用的材料是熔融沉积建模（FDM）技术中的热塑性聚合物，如ABS（丙烯腈-丁二烯-苯乙烯共聚物）和PLA（聚乳酸）。
此外，还有光固化技术中使用的光敏树脂、金属3D打印中使用的钛合金等。
不同的材料具有不同的物理特性和应用领域，选择合适的材料对于打印质量和性能至关重要。
3. 打印技术目前，市场上存在多种不同的3D打印技术，常见的有熔融沉积建模（FDM）、光固化、选择性激光烧结（SLS）、选择性激光熔化（SLM）等。
不同的打印技术采用不同的原理和工艺，适合于不同的材料和应用场景。
例如，FDM技术通过将热塑性聚合物从喷嘴中挤出，并逐层堆积来实现打印；光固化技术则利用紫外线照射光固化树脂，逐层固化形成物体。
4. 应用领域3D打印技术已经在多个领域得到广泛应用。
在创造业中，它可以用于快速原型制作、定制化生产和小批量生产。
在医疗领域，3D打印技术可以用于制作人体器官模型、医疗器械和假肢等。
在建造领域，3D打印技术可以用于建造模型、建造构件和建造装饰等。
在教育领域，3D打印技术可以用于教学模型和实验装置的制作。
此外，还有汽车创造、航空航天、艺术设计等领域也在逐渐应用3D打印技术。
3d打印机的分类与工作原理3D打印机是一种可以将数字模型转化为实体物体的设备。
它使用一种层叠制造的方法，通过逐层堆叠材料来构建物体。
3D打印机的工作原理和分类是人们关注的重点。
本文将从这两个方面进行详细介绍。
一、工作原理3D打印机的工作原理可以简单概括为：将数字模型切割成层，然后一层一层地将材料添加或固化，最终形成一个完整的物体。
具体来说，3D打印机工作的步骤如下：1.建模：使用计算机辅助设计（CAD）软件创建一个3D模型。
这个模型可以是从头开始设计，也可以是通过扫描现有物体获得。
2.切片：将3D模型切割成一层层的薄片，每一层的厚度可以根据需要进行调整。
3.准备工作：选择合适的打印材料，并将其加载到打印机中。
不同类型的3D打印机使用不同的材料，如塑料、金属、陶瓷等。
4.打印：打印机按照切片得到的信息，一层一层地将材料添加或固化，直到整个模型打印完成。
5.后处理：完成打印后，可能需要进行一些后处理工作，如去除支撑结构、抛光、喷涂等。
二、分类根据不同的工作原理和打印材料的不同，3D打印机可以分为以下几类：1.喷墨式打印机：喷墨式打印机是最常见的3D打印机类型。
它使用喷头喷射液体材料（如光敏树脂）到建造平台上，通过紫外线固化液体材料来逐层构建物体。
这种打印机适用于制作精细的、具有复杂细节的物体。
2.粉末烧结打印机：粉末烧结打印机使用粉末材料（如尼龙、陶瓷）作为打印材料。
它通过喷墨式打印头将粉末粘结在一起，然后使用热或光固化粉末，逐层构建物体。
这种打印机适用于制作复杂的、具有多孔结构的物体。
3.光固化打印机：光固化打印机使用光敏树脂作为打印材料。
它通过激光或DLP（数字光处理）技术，将光敏树脂逐层固化，构建物体。
这种打印机适用于制作高精度、细节丰富的物体。
4.激光烧结打印机：激光烧结打印机使用金属粉末作为打印材料。
它使用激光束将金属粉末烧结在一起，逐层构建物体。
这种打印机适用于制作金属零件和复杂的金属结构。

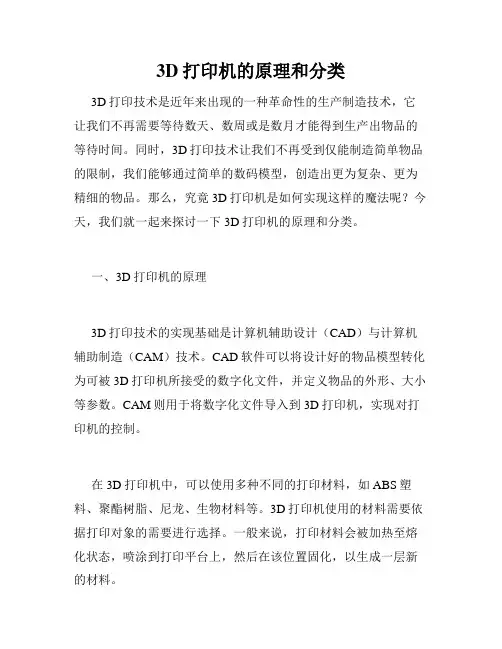

3D打印机的原理和分类3D打印技术是近年来出现的一种革命性的生产制造技术，它让我们不再需要等待数天、数周或是数月才能得到生产出物品的等待时间。
同时，3D打印技术让我们不再受到仅能制造简单物品的限制，我们能够通过简单的数码模型，创造出更为复杂、更为精细的物品。
那么，究竟3D打印机是如何实现这样的魔法呢？今天，我们就一起来探讨一下3D打印机的原理和分类。
一、3D打印机的原理3D打印技术的实现基础是计算机辅助设计（CAD）与计算机辅助制造（CAM）技术。
CAD软件可以将设计好的物品模型转化为可被3D打印机所接受的数字化文件，并定义物品的外形、大小等参数。
CAM则用于将数字化文件导入到3D打印机，实现对打印机的控制。
在3D打印机中，可以使用多种不同的打印材料，如ABS塑料、聚酯树脂、尼龙、生物材料等。
3D打印机使用的材料需要依据打印对象的需要进行选择。
一般来说，打印材料会被加热至熔化状态，喷涂到打印平台上，然后在该位置固化，以生成一层新的材料。
3D打印机将材料分成了三个部分：X、Y和Z轴。
X和Y轴控制打印平台的位置，而Z轴则控制打印头移动并控制材料喷涂的高度。
这些部分被设计为能够自动地移动和调整位置，以生成所需形状。
二、3D打印机的分类1. FDM打印机FDM（熔融沉积制造）打印机是3D打印机中最常见的一种。
它透过将塑料线材加热到熔点并挤压出来塑形，其工作原理类似于热熔胶枪。
FDM打印机以其较低的成本和可靠的性能而广受欢迎。
2. DLP打印机DLP（数字光处理）打印机是另一种常见的3D打印机类型。
它使用光束，在液态光敏树脂（SLA打印技术）或其它光敏材料之上照射出所需的图案以实现固化。
与其他打印机不同，DLP打印机可以更精准地打印出细节极其精细的物品，其打印的物品表面质感更具美感和精细度。
3. SLS打印机SLS（选择性激光熔化）打印机则较为高端一些，因为它们使用粉末状材料（例如尼龙粉）和激光器来制造所需物品。

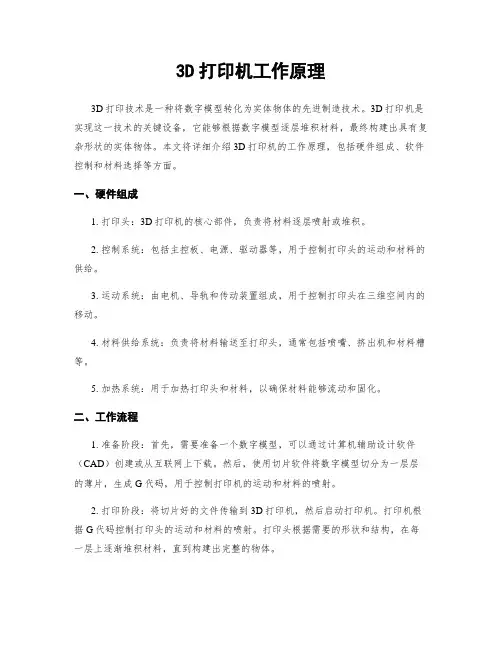

3D打印机工作原理3D打印技术是一种将数字模型转化为实体物体的先进制造技术。
3D打印机是实现这一技术的关键设备，它能够根据数字模型逐层堆积材料，最终构建出具有复杂形状的实体物体。
本文将详细介绍3D打印机的工作原理，包括硬件组成、软件控制和材料选择等方面。
一、硬件组成1. 打印头：3D打印机的核心部件，负责将材料逐层喷射或堆积。
2. 控制系统：包括主控板、电源、驱动器等，用于控制打印头的运动和材料的供给。
3. 运动系统：由电机、导轨和传动装置组成，用于控制打印头在三维空间内的移动。
4. 材料供给系统：负责将材料输送至打印头，通常包括喷嘴、挤出机和材料槽等。
5. 加热系统：用于加热打印头和材料，以确保材料能够流动和固化。
二、工作流程1. 准备阶段：首先，需要准备一个数字模型，可以通过计算机辅助设计软件（CAD）创建或从互联网上下载。
然后，使用切片软件将数字模型切分为一层层的薄片，生成G代码，用于控制打印机的运动和材料的喷射。
2. 打印阶段：将切片好的文件传输到3D打印机，然后启动打印机。
打印机根据G代码控制打印头的运动和材料的喷射。
打印头根据需要的形状和结构，在每一层上逐渐堆积材料，直到构建出完整的物体。
3. 后处理阶段：打印完成后，需要进行一些后处理操作，如去除支撑材料、清洁表面、进行表面处理等。
这样才能得到最终的成品。
三、材料选择3D打印技术可以使用多种材料进行打印，包括塑料、金属、陶瓷等。
常用的塑料材料有ABS、PLA等，金属材料有钛合金、不锈钢等，陶瓷材料有陶瓷粉末等。
每种材料都有其特定的打印要求和应用领域。
四、应用领域3D打印技术在各个领域都有广泛的应用。
在制造业中，可以用于快速原型制作、定制化生产和小批量生产。
在医疗领域，可以用于生物打印、义肢定制和医疗器械制造。
在建筑领域，可以用于建筑模型制作和建筑构件制造。
在艺术设计领域，可以用于艺术品制作和创意设计等。
总结：3D打印机是一种能够将数字模型转化为实体物体的先进制造设备。
3D打印机工作原理3D打印机是一种先进的创造技术，它可以根据设计的模型将数字化的三维物体逐层打印出来。
这种技术被广泛应用于各个领域，包括工业创造、医疗、建造等。
本文将详细介绍3D打印机的工作原理。
一、3D打印机的基本原理3D打印机的基本原理是逐层堆积。
它利用计算机辅助设计（CAD）软件将数字化的三维模型分割成一系列的薄片，然后通过控制系统将这些薄片逐层打印出来，最终形成一个完整的物体。
这个过程主要包括以下几个步骤：1. 设计模型：首先，使用CAD软件设计出所需的三维模型。
这个模型可以是任何形状和大小的物体，可以是由几何图形组成的简单模型，也可以是由复杂曲面组成的复杂模型。
2. 分割模型：将设计好的模型分割成一系列的薄片，每一个薄片的厚度可以根据需要进行调整。
这个过程可以使用专门的切片软件完成，它将模型分割成一系列的二维图象，每一个图象代表一个薄片。
3. 打印薄片：将切片软件生成的图象传输给3D打印机的控制系统。
控制系统通过控制打印头的挪移和喷嘴的喷射来逐层打印出每一个薄片。
打印材料可以是塑料、金属、陶瓷等，根据不同的材料选择不同的打印技术。
4. 层层堆积：每打印完一层薄片，打印床会向下挪移一定距离，然后打印头继续打印下一层薄片。
这个过程循环进行，直到打印完所有的薄片，最终形成一个完整的物体。
二、3D打印机的打印技术3D打印机的打印技术有多种，常见的有以下几种：1. 喷墨打印技术：这种技术使用类似于喷墨打印机的打印头，将打印材料喷射到打印床上。
喷墨打印技术适合于打印塑料等材料，打印速度较快，但精度相对较低。
2. 光固化技术：这种技术使用紫外线或者其他光源照射特殊的光敏材料，使其固化成固体。
光固化技术适合于打印精细结构和复杂曲面的物体，打印精度较高。
3. 熔融沉积技术：这种技术使用熔融的打印材料，通过喷嘴将材料逐层堆积在打印床上。
熔融沉积技术适合于打印金属等材料，打印速度较慢，但强度较高。
4. 粉末烧结技术：这种技术使用粉末材料，通过喷嘴将粉末逐层喷射到打印床上，然后使用激光或者其他热源烧结粉末，使其粘结在一起。
3d打印机主要结构组成部件介绍
3d打印机在整个系统中,主要系统是通过机械、控制及计算机技术等为一体的机电一体化系统;主要部件有：X-Y-Z 运动系统、喷头结构、数控模块、成型环境模块等组成;
X-Y-Z 运动是3D打印机进行三维制件的基本条件;X-Y 轴组成平面扫描运动框架,由伺服电机驱动控制喷头的扫描运动;Z 轴由伺服电机驱动控制工作台做垂直于X-Y 平面的运动;扫描机构具有良好的随动性几乎不受载荷,但运动速度较高,具有运动的惯性;Z 轴应具备一定的承载能力和运动平稳性;因此,在系统中,X 轴机构选用导轨---同步齿形带;Y 轴机构选用光杆---同步齿形带;Z 轴机构选用扭矩力较大的伺服电机驱动装置杆;
1成型工作缸：在缸中完成零件加工,工作缸每次下降的距离即为层厚;零件加工完后,缸升起,以便取出制造好的工件,并为下一次加工做准备;工作缸的升降由伺服电动机通过滚珠丝杆驱动;
2供料工作缸：提供成型与支撑粉末材料;
3余料回收袋：安装在成型机壳内,回收铺粉时多余的粉末材料;
4铺粉辊装置：包括铺粉辊及其驱动系统;其作用是把粉末材料均匀地铺平在工作缸上,并在铺粉的同时把粉料压实;
5喷头：在工作缸内喷射成型时的粘接剂,粘接不同层之间的粉料,是三维打印快速成型的关键部件;
6X-Y-Z三维传动系统：带动喷头小车在X,Y方向做二维平面运动,驱动成型工作缸和供料工作缸在Z轴方向做上下运动;
7机身和机壳：机身和机壳给整个快速成型系统提供机械支撑和所需的工作环境;。

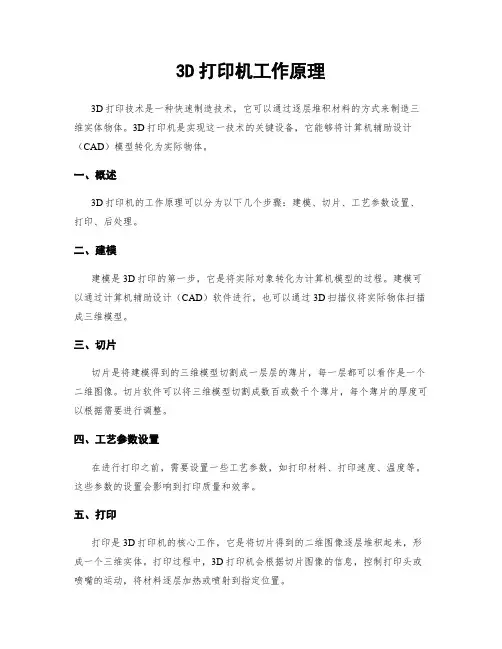

3D打印机工作原理3D打印技术是一种快速制造技术，它可以通过逐层堆积材料的方式来制造三维实体物体。
3D打印机是实现这一技术的关键设备，它能够将计算机辅助设计（CAD）模型转化为实际物体。
一、概述3D打印机的工作原理可以分为以下几个步骤：建模、切片、工艺参数设置、打印、后处理。
二、建模建模是3D打印的第一步，它是将实际对象转化为计算机模型的过程。
建模可以通过计算机辅助设计（CAD）软件进行，也可以通过3D扫描仪将实际物体扫描成三维模型。
三、切片切片是将建模得到的三维模型切割成一层层的薄片，每一层都可以看作是一个二维图像。
切片软件可以将三维模型切割成数百或数千个薄片，每个薄片的厚度可以根据需要进行调整。
四、工艺参数设置在进行打印之前，需要设置一些工艺参数，如打印材料、打印速度、温度等。
这些参数的设置会影响到打印质量和效率。
五、打印打印是3D打印机的核心工作，它是将切片得到的二维图像逐层堆积起来，形成一个三维实体。
打印过程中，3D打印机会根据切片图像的信息，控制打印头或喷嘴的运动，将材料逐层加热或喷射到指定位置。
常见的打印技术包括：1. 熔融沉积建模（FDM）：这是最常见的3D打印技术之一。
它使用熔化的塑料线材，通过挤出头将材料逐层堆积起来。
2. 光固化建模（SLA）：这种技术使用紫外线激光或LED光源，将液态光敏树脂逐层固化成固体。
3. 选择性激光烧结（SLS）：这种技术使用激光束将粉末材料逐层烧结，形成固体物体。
4. 电子束熔化（EBM）：这种技术使用电子束将金属粉末逐层熔化，形成金属物体。
六、后处理打印完成后，通常需要进行一些后处理工作，以提高打印物的质量和性能。
后处理可以包括去除支撑结构、清洁打印物、进行表面处理等。
七、应用领域3D打印技术已经在许多领域得到了广泛应用。
它可以用于快速原型制作、定制化生产、医疗领域、航空航天、汽车制造等。
通过3D打印技术，可以制造出复杂形状的物体，实现个性化生产，并大大缩短产品开发周期。

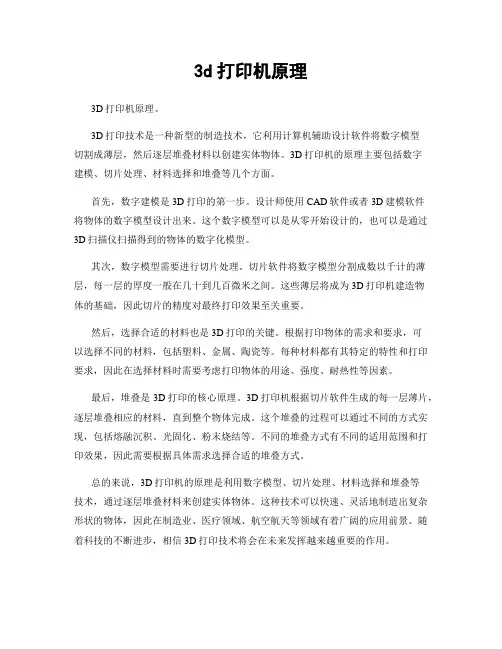

3d打印机原理3D打印机原理。
3D打印技术是一种新型的制造技术，它利用计算机辅助设计软件将数字模型切割成薄层，然后逐层堆叠材料以创建实体物体。
3D打印机的原理主要包括数字建模、切片处理、材料选择和堆叠等几个方面。
首先，数字建模是3D打印的第一步。
设计师使用CAD软件或者3D建模软件将物体的数字模型设计出来。
这个数字模型可以是从零开始设计的，也可以是通过3D扫描仪扫描得到的物体的数字化模型。
其次，数字模型需要进行切片处理。
切片软件将数字模型分割成数以千计的薄层，每一层的厚度一般在几十到几百微米之间。
这些薄层将成为3D打印机建造物体的基础，因此切片的精度对最终打印效果至关重要。
然后，选择合适的材料也是3D打印的关键。
根据打印物体的需求和要求，可以选择不同的材料，包括塑料、金属、陶瓷等。
每种材料都有其特定的特性和打印要求，因此在选择材料时需要考虑打印物体的用途、强度、耐热性等因素。
最后，堆叠是3D打印的核心原理。
3D打印机根据切片软件生成的每一层薄片，逐层堆叠相应的材料，直到整个物体完成。
这个堆叠的过程可以通过不同的方式实现，包括熔融沉积、光固化、粉末烧结等。
不同的堆叠方式有不同的适用范围和打印效果，因此需要根据具体需求选择合适的堆叠方式。
总的来说，3D打印机的原理是利用数字模型、切片处理、材料选择和堆叠等技术，通过逐层堆叠材料来创建实体物体。
这种技术可以快速、灵活地制造出复杂形状的物体，因此在制造业、医疗领域、航空航天等领域有着广阔的应用前景。
随着科技的不断进步，相信3D打印技术将会在未来发挥越来越重要的作用。
