测量仪器精度等级划分与检定规程
嘿，朋友们！今天咱们来聊聊测量仪器精度等级划分和检定规程这个听起来有点严肃，实则很有趣的事儿。
你可以把测量仪器想象成一群参加超级精准大赛的选手。精度等级呢，就像是给这些选手分的级别，从低到高就像游戏里的青铜到王者段位一样。最低等级的那些仪器啊，就像是刚入学的小菜鸟，测量出来的结果可能就像小孩画画，大概有个模样，但细节嘛，就不能太较真啦。比如说那种很简陋的小卷尺，量个大概长度还行，你要是想靠它算出精确到毫米以下的数值，那就像让乌龟去参加猎豹的短跑比赛，根本不现实。
而精度高一点的仪器呢，就像是进阶的玩家。它们的测量就像是厨师做菜，盐放多少、火候多大，都能比较精准地把握。这时候的测量结果就可靠多啦，就像你找一个经验丰富的老裁缝给你量体裁衣，尺寸那叫一个准。
那检定规程呢？这就像是一场超级严格的考核。你可以把它想象成一场武林大会，每个仪器都得在这个大会上证明自己的实力。检定人员就是那些武艺高强的裁判，他们拿着各种专业的工具和方法，就像拿着武林秘籍一样，来检测这些仪器有没有“走偏”。
比如说检定一把高精度的卡尺。这就像是给一个武林高手过招，裁判得从卡尺的各个角度、各种功能去检测。每一个刻度都要像是士兵在接受检阅一样，排列得整整齐齐，容不得半点差错。如果有一个刻度不听话，那整个卡尺的精度就像一个漏洞百出的小船，在数据的海洋里可就翻啦。
而且检定的过程也很讲究节奏呢。就像一场交响乐演奏，先从这个部分开始检查，再到那个部分，每个步骤都有它的顺序。要是打乱了顺序，就像乐队里鼓手先敲了，小提琴还没准备好，那可就乱套啦。
对于精度等级高的仪器，检定就更像是一场宫廷盛宴的筹备。所有的细节都要完美，每一个参数都得像皇宫里的礼仪一样严谨。任何一点小瑕疵都可能像宴会上的苍蝇一样，破坏整个完美的局面。
不同类型的测量仪器，它们的精度等级划分和检定规程又像是不同国家的文化一样，各有特色。有的像热情奔放的巴西桑巴，简单直接；有的则像含蓄内敛的日本茶道，精细而复杂。
个人收集整理-ZQ
1 / 4 培训要点 本章重点介绍精密测量仪器地基本原理及其应用，通过学习本章，能够掌握合像水平仪、自准直光学量仪、经纬仪地应用，以及机械装配和维修中常见地精度测量.
常用精密测量仪器地基本原理
合像水平仪
合像水平仪与普通水平仪相比较，它具有测量读数范围大地优点.当被测工件地平面度误差较大、或因放置地倾斜度较大而又很难调整时，若使用框式水平仪就会因其水准气泡已偏移到极限位置而无法测量，而使用合像水平仪时，饮水平位置可以重新调整，所以能比较方便地进行测量，而且精度较高.个人收集整理 勿做商业用途
合像水平仪地水准器安装在杠杆上，转动调节旋钮可以调整其水平位置.
合像水平仪主要用于直线度、平面度地测量.我国产主要型号有,其刻度值为. 个人收集整理 勿做商业用途
二．自准直光学量仪
自准直光学量仪是根据光学地自准直原理制造地测量仪器，有自准直仪、光学平直仪、测微准直望远镜及经纬仪等多种.个人收集整理 勿做商业用途
.光学自准直原理
光学自准仪原理可以通过图加以说明，也就是说在物镜焦平面上地物体，通过物镜及物镜后面反射镜地作用，仍可在物镜焦平面上形成物体地实像.个人收集整理 勿做商业用途
.自准直仪
自准直仪又称为自准直平行光管.
自准直仪可用于直线度、平面度、垂直度等误差地测量.
.光学平直仪
光学平直仪是由平直仪本体和反射镜组成.
光学平直仪是一种精密光学测量仪器，通过转动目镜，可以同时测出工件水平方向和水平垂直地方向地直线性，还可测出滑板运动地直线性.用标准角度量块进行比较，还可以测量角度.光学平直仪可以用于对较大尺寸、高精度地工件和机床导轨进行测量和调整，尤其适用于各种导轨地测量，具有测量精度高、操作简便地优点.个人收集整理 勿做商业用途
．测微准直望远镜
测微准直望远镜是根据光学地自准直原理制造地测量仪器，主要用来提供一条测量用地光学基准线.
常用精密量具、量仪
第一节：水平仪
水平仪是测量角度变化的一种常用量具，主要用于测量机件相互位置的水平位置和设备安装时的平面度、直线度和垂直度，也可测量零件的微小倾角。
常用的水平仪有条式水平仪、框式水平仪和数字式光学合象水平仪等。
一 条式水平仪
图7-1是钳工常用的条式水平仪。条式
水平仪由作为工作平面的V型底平面和与工
作平面平行的水准器 (俗称气泡)两部分组
成。工作平面的平直度和水准器与工作平面
的平行度都做得很精确。当水平仪的底平面
放在准确的水平位置时，水准器内的气泡正
好在中间位置 (即水平位置)。 在水准器玻
璃管内气泡两端刻线为零线的两边，刻有不
少于8格的刻度，刻线间距为2mm。当水平 图7-1 条式水平仪
仪的底平面与水平位置有微小的差别时，也就是水平仪底平面两端有高低时，水准器内的气泡由于地心引力的作用总是往水准器的最高一侧移动，这就是水平仪的使用原理。两端高低相差不多时，气泡移动也不多，两端高低相差较大时，气泡移动也较大，在水准器的刻度上就可读出两端高低的差值。
表7-1 水平仪的规格
条式水平仪的规格见表7-1。条式水平仪分度值的说明，如分度值0.03mm／m，即表示气泡移动一格时，被测量长度为1m的两端上，高低相差0.03mm。再如，用200mm长，分度值为0.05mm／m的水平仪，测量400mm长的平面的水平度。先把水平仪放在平面的左侧，此时若气泡向右移动二格，再把水平仪放在平面的右侧，此时若气泡向左移动三格，则说明这个平面是中间高两侧低的凸平面。中间高出多少毫米呢？从左侧看中间比左端高二格，即在被测量长度为1m时，中间高2×0.05=0.10mm，现实际测量长度为200mm，是1m的 ，所以，实际上中间比左端高0.10× = 0.02mm。从右侧看：中间比右端高三格，即在被测量长度为1m时，中间高3×0.05=0.15mm，现实际测量长度为200mm，是1m的 ，所以，实际上中间比右端高0.15× =0.03mm。由此可知，中间比左端高0.02mm，中间比右端高0.03mm，则中间比两端高出的数值为(0.02+0.03)÷2=0.025mm。

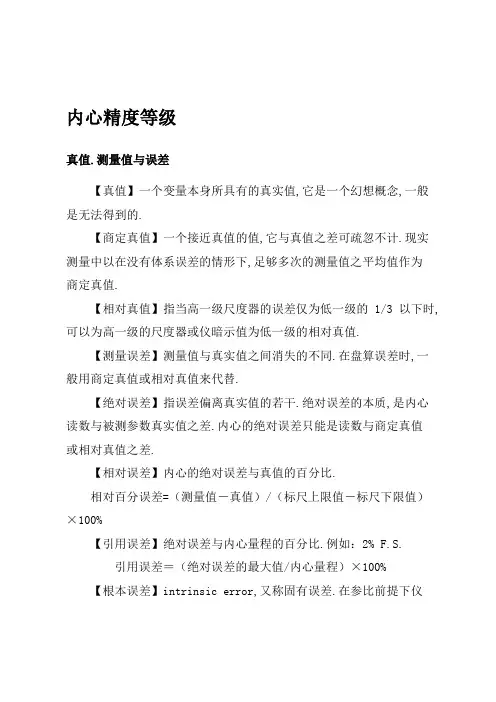

内心精度等级
真值.测量值与误差
【真值】一个变量本身所具有的真实值,它是一个幻想概念,一般是无法得到的.
【商定真值】一个接近真值的值,它与真值之差可疏忽不计.现实测量中以在没有体系误差的情形下,足够多次的测量值之平均值作为商定真值.
【相对真值】指当高一级尺度器的误差仅为低一级的1/3以下时,可以为高一级的尺度器或仪暗示值为低一级的相对真值.
【测量误差】测量值与真实值之间消失的不同.在盘算误差时,一般用商定真值或相对真值来代替.
【绝对误差】指误差偏离真实值的若干.绝对误差的本质,是内心读数与被测参数真实值之差.内心的绝对误差只能是读数与商定真值或相对真值之差.
【相对误差】内心的绝对误差与真值的百分比.
相对百分误差=（测量值－真值）/（标尺上限值－标尺下限值）×100%
【引用误差】绝对误差与内心量程的百分比.例如：2% F.S.
引用误差＝（绝对误差的最大值/内心量程）×100%
【根本误差】intrinsic error,又称固有误差.在参比前提下仪器内心的示值误差.其盘算公式为：根本误差=测量值－真实值
【根本误差】在尺度前提下,基准值（量程）规模内的引用误差.
【根本误差】又称引用误差或相对误差,是一种简化的相对误差.内心的根本误差界说为：
根本误差=（最大绝对误差/内心量程）×100%＝MAX（内心指导值－被测量真值）/（测量上限-测量下限）×100%
【反复性误差】repeatability error,在雷同的工作前提下,对同一个输入值在短时光内多次持续测量输出所获得的极限值之间的代数差.
【线性误差】实测曲线与幻想直线之间的误差.
【线性度】校准曲线接近划定直线的吻合程度.是测试体系的输出与输入体系可否像幻想体系那样保持正常值比例关系（线性关系）的一种器量.
在划定前提下,传感器校准曲线与拟合直线间的最大误差（ΔYmax）与满量程输出（Y）的百分比,称为线性度（线性度又称为“非线性误差”）,该值越小,标明线性特征越好.暗示为公式如下：
