唐山市中心城区环线（二环路）工程施工B-7标段

浆砌片石排水沟施工方案

河北建设集团股份有限公司

唐山市中心城区环线（二环路）工程施工Ｂ－７标段项目经理部

201７年７月

目 录

1、编制依据及原则......................................................................................................................... 1

1.1编制依据 .............................................................................................................................. 1

1.2编制原则 .............................................................................................................................. 1

2、工程概况..................................................................................................................................... 1

2.1工程简介............................................................................................................................ 1

2.2工程范围一览表： ............................................................................................................ 2

3、项目组织机构............................................................................................................................. 2

4、浆砌片石施工方案..................................................................................................................... 2

4.1施工工艺............................................................................................................................ 2

4.2施工准备 ............................................................................................................................. 4

4.2.1砂浆 .......................................................................................................................... 4

4.2.2石材 .......................................................................................................................... 4

4.3沟槽开挖施工 ..................................................................................................................... 5

4.4砌筑施工 ............................................................................................................................. 5

4.4.1排水沟设计说明 .................................................................................................... 5

4.4.2砌筑方法 ................................................................................................................ 5

4.4.3砌石要领 ................................................................................................................ 7

4.4.4浆砌镶面片石主要步骤 ........................................................................................ 7

4.4.5沉降缝的砌法 ........................................................................................................ 8

5、施工要求..................................................................................................................................... 8

6、质量标准及规范要求： ............................................................................................................. 9

7、安全、环保、文明施工要求 ................................................................................................... 11

7.1安全施工要求 .................................................................................................................. 11

7.2环保施工要求 .................................................................................................................. 11

7.3文明施工要求 .................................................................................................................. 12

1 浆砌片石排水沟施工方案

1、编制依据及原则

1.1编制依据

（1）排水边沟施工图纸。

（2）相应规范规程。

（3）我公司的技术力量、机械设备、施工力量、经济实力以及历年在市政工程中积累的施工经验。

1.2编制原则

（1）根据道路工程施工图纸排水沟的各项要求，严格按照有关规范规定的内容和要求编制；

（2）确保建设单位要求的总工期、节点工期、质量及施工安全要求；

（3）充分考虑环境保护、文明施工等要求，确保施工顺利展开；

（4）充分考虑和研究工程特点及难点，紧紧围绕施工主线，配足配强现场管理机构和施工队伍，投入先进、配套的施工机械设备，均衡、高效组织施工生产，确保工程总体目标的实现。

2、工程概况

2.1工程简介

唐山市中心城区环线（二环路）工程B-7标段（唐丰快速路桥—唐丰路桥），桩号XB05+537.64—XB10+826.5，道路全长5288.86米，为一块板道路断面形式，道路路面宽26.5m，道路路面结构厚度为93cm,自上而下依次为5cm细粒式改性沥青砼、粘层油、8cm粗粒式沥青砼、6cm下封层、透层油、3*20cm水泥稳定碎石、20cm级配碎石，设计坡

2 度1:1。新建内容主要包括道路、边沟排水、管涵、出水口、蒸发池等。

本工程为路堤浆砌片石排水边沟工程施工，里程范围是XB5+537.64-XB10+826.5，全长5288.86m。

2.2工程范围一览表：

起讫桩号 长度（m）

XB5+537.64-XB9+937.506 4399.92

XB10+085.06-XB10+826.5 741.44

3、项目组织机构

成立以项目经理为首的领导小组，在施工过程中，经项目经理协调、指挥、检查。同时，项目部按日安排具体施工进度计划，做到以日保旬，以旬保月，确保总工期按计划完成。管理人员坚持每天下班前一小时开现场生产碰头会，小结当天工作情况和存在的问题，布置第二天的工作，及时解决施工过程中的矛盾，凡受客观因素影响工程进度时，必须采取有力措施，及时补回来。保证雨季前完成施工，保障浆砌片石施工的质量及安全。

组织机构如下：

组 长：楚宝练

副组长：陈胜

组 员：王亮

4、浆砌片石施工方案

4.1施工工艺

浆砌片石施工工艺流程图如下所示：

合集下载

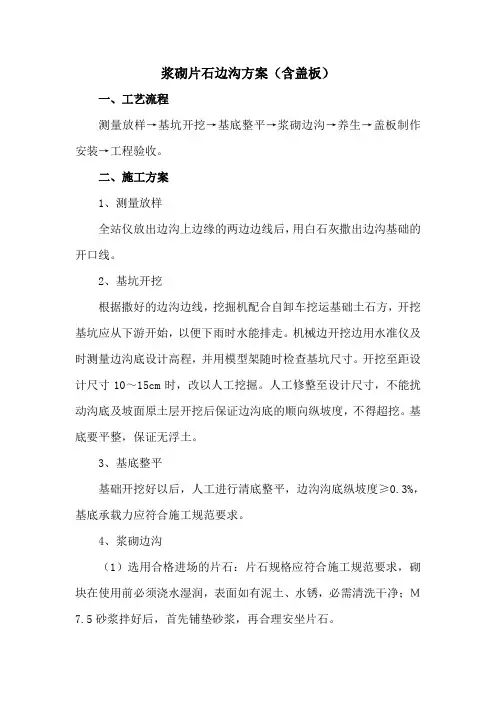

浆砌片石边沟方案(含盖板)

浆砌片石边沟方案(含盖板)

浆砌片石边沟方案（含盖板）

一、工艺流程

测量放样→基坑开挖→基底整平→浆砌边沟→养生→盖板制作安装→工程验收。

二、施工方案

1、测量放样

全站仪放出边沟上边缘的两边边线后，用白石灰撒出边沟基础的开口线。

2、基坑开挖

根据撒好的边沟边线，挖掘机配合自卸车挖运基础土石方，开挖基坑应从下游开始，以便下雨时水能排走。机械边开挖边用水准仪及时测量边沟底设计高程，并用模型架随时检查基坑尺寸。开挖至距设计尺寸10～15cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层开挖后保证边沟底的顺向纵坡度，不得超挖。基底要平整，保证无浮土。

3、基底整平

基础开挖好以后，人工进行清底整平，边沟沟底纵坡度≥0.3%，基底承载力应符合施工规范要求。

4、浆砌边沟

（1）选用合格进场的片石：片石规格应符合施工规范要求，砌块在使用前必须浇水湿润，表面如有泥土、水锈，必需清洗干净；Ｍ7.5砂浆拌好后，首先铺垫砂浆，再合理安坐片石。 （2）放样挂线：砌石前按中线桩水平进行放样挂线，再用木桩每10米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，施工中要经常检查挂线的位置。

（3）浆砌时及时尺量边沟的上边缘和沟底尺寸，砌好后及时抹面勾缝，浆砌尺寸满足施工技术规范和图纸设计要求，边沟抹面每2米设置一道假缝。

（4）砂浆必须具有良好的和易性，稠度宜为5～7cm，气温较高时可适当增大。

（5）砌筑时如基底为岩层，先将基底表面清洗、湿润，再坐浆砌筑；如基底为土质，可直接坐浆砌筑。

（6）各砌层应先砌外圈定位行列，然后砌筑里层，外圈砌块应与里层砌块交错连成一体。砌体里层应砌筑整齐，分层与外圈一致，应先铺一层适当厚度的砂浆，再安放砌块和填塞砌缝。

（7）各砌层的砌块应安放稳固，砌块间砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑时底浆应铺满，竖缝砂浆应先在已砌石块侧面铺设一部分，然后于石块放好后填满捣实。

（8）砌筑上层砌块时，避免振动下层砌块。砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润。

浆砌片石边沟施工工艺及注意事项

浆砌片石边沟施工工艺及注意事项

浆砌片石边沟施工工艺及注意事项

一、施工工艺

1.材料准备：首先要准备好石材和砌缝浆材。石材一般选择质地坚硬、结构稳定的石材，并进行充分的清理和浸湿处理。砌缝浆材一般选用水泥、石英砂等材料。

2.坡度设计：在进行浆砌片石边沟施工之前，要进行坡度设计。边沟的坡度要合理设计，以确保雨水能够顺利流入下水道。

3.布砌缝材料：在石材表面涂抹一层砌缝浆材料，将其填充到石缝中，使石材之间形成牢固的连接。

4.粘贴石材：将涂抹砌缝浆材料的石材按照设计好的排列方式一块块粘贴在道路或广场边沟的石材底座上，注意要保持石材之间的间距一致。

5.整理修剪：粘贴完石材后，要用小锤进行整理和修剪，保持石材的整齐和平整。同时要检查石材的稳固性，确保其不会因为外力而移动或倾斜。

6.填充砌缝：填充砌缝是整个施工过程中最重要的环节。要将砌缝浆材均匀地填充到石材之间的缝隙中，并且要确保填充到位，没有空隙。

7.清理整理：粘贴完石材和填充砌缝后，要进行清理整理工作。清理掉多余的砌缝浆材，保持石材表面的整洁和光滑。

8.养护保养：完成施工后，要对浆砌片石边沟进行养护保养。养护时要注意保持表面湿润，以防止砌缝浆材的开裂和脱落。

二、注意事项 1.施工前的准备工作要充分，包括材料的准备和施工现场的清理。确保材料的质量和施工现场的整洁，对后续的施工工作具有重要的影响。

2.施工时要注意安全防护，佩戴必要的防护用具，如安全帽、手套、口罩等。遵守施工现场相关的安全规定，确保施工安全。

3.在进行石材的粘贴和填缝时，要保持手法稳定，力度均匀。尽量避免砌缝浆材的过量使用或不足使用，以确保填充效果的均匀和牢固。

4.确保工艺的连续性和一致性。施工过程中，要做到无缝衔接，石材的排列和填充要保持一致，以保证整个边沟的美观和牢固。

5.在施工完成后要及时做好清理工作，清理掉多余的砌缝浆材，保持石材表面的整洁和美观。

6.施工完成后要进行养护保养。养护时要注意保持表面湿润，以防止砌缝浆材的开裂和脱落，同时定期检查边沟的稳固性，及时进行维修。

浆砌片石边沟施工方案

浆砌片石边沟施工方案

精品---

--精品

唐山市中心城区环线（二环路）工程施工B-7标段

浆砌片石排水沟施工方案

河北建设集团股份有限公司

唐山市中心城区环线（二环路）工程施工Ｂ－７标段项目经理部

201７年７月 精品---

--精品

目 录

1、编制依据及原则 ............................................................................................................................................ 1

1.1编制依据 ................................................................................................................................................... 1

1.2编制原则 ................................................................................................................................................... 1

2、工程概况 .......................................................................................................................................................... 1

2.1工程简介 ................................................................................................................................................. 1

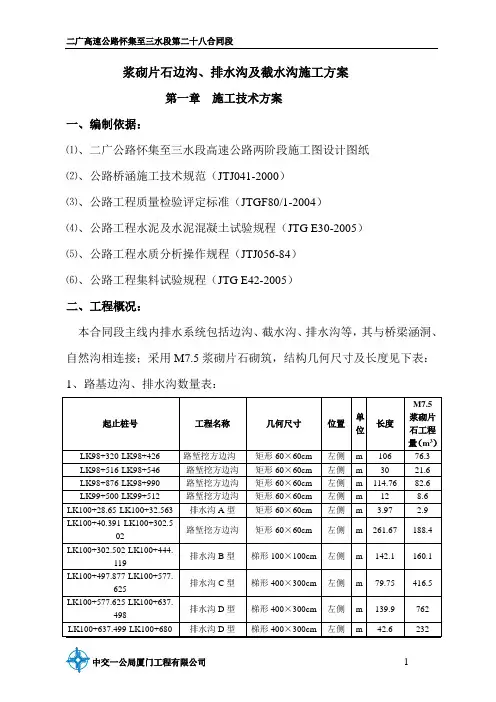

浆砌片石边沟、排水沟及截水沟施工方案
