1 地图图幅编号

为了便于测绘、拼接、管理和使用地形图，必须按适当面积将广大地区的地形图划分成适宜的若干单幅地形图，并将分幅的地形图进行有系统的编号，这项工作称为地形图的分幅和编号。

地形图的分幅可分为两大类：梯形分幅(又称“经纬线分幅”)和矩形分幅(包括正方形分幅)。所谓梯形分幅就是按经线和纬线来划分，左、右以经线为界，上、下以纬线为界，图形近似梯形。梯形分幅常用于基本比例尺地形图。

矩形分幅是按平面直角坐标的纵、横坐标线来划分的，图幅的上、下以坐标横线为界，左、右以坐标纵线为界。对于工程方面需要的局部地区的大比例尺地形图、平面图和中小比例尺挂图和地图集，常用矩形分幅。

一、梯形分幅

(一)1:1000万比例尺地形图的分幅及编号

为了统一划分全球的地形图，国际地理学会对1:100万比例尺地形图作了分幅和编号方法的规定,称为国际分幅编号。

国际分幅编号规定由经度180°起，按经差6°划分成60个纵行,自西向东用阿拉伯数字1-60表示；由赤道起，向南、北分别按纬差4°各分成22个横列，由低纬向高纬各以大写的拉丁字母Ａ、Ｂ、„„、Ｖ标明。每幅图的编号由其所在的横列字母与纵行的数学按先横列后纵行的次序组成。

由于经线收敛于两极，当纬度较高时，经差6°的实际宽度显得很窄，因此又规定在纬度60°以上的地区，东西图廊的经差取12°，纬度70°以上的地区则取24°。对于纬度88°为图廓的极圈图,则用Z表示。图5-3为北半球的1:100万比例尺图的分幅情况（图5-3见P175）。

为了区别图幅是北半球还是南半球，规定在图号前加N或S，分别表示北或南半球。因我国领域全部位于北半球，故省注N。图5-4为我国领域的1:100万比例尺地形图的分幅与编号情况(上图)。

如果已知北京某地(后称甲地)的纬度为北纬39°54ˊ30″，经度为东经116°28ˊ25″，其所在1:1000万比例尺图的图幅编号为J－50。

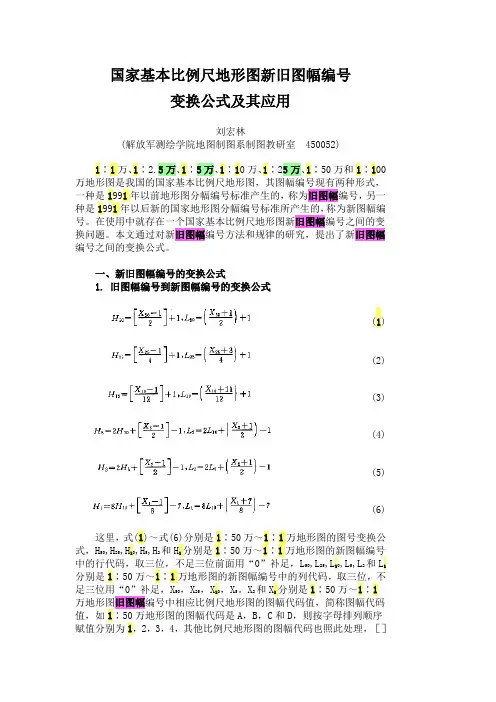

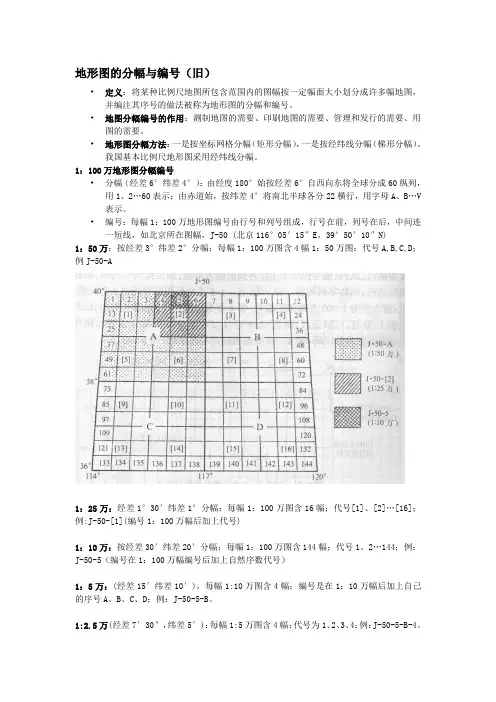

(二)1:50万、1:20万、1:10万比例尺地形图的分幅及编号

三种分幅互不相干，均以1:100万为基础。

1:50万：将一幅1:100万比例尺地形图按经差3°、纬差2°分为四幅，构成 2 以大写拉丁字母A、B、C、D为代号的1:50万比例尺地形图(图5-5a)。

图中阴影部分的编号为J-50-Ａ。

1:20：将一幅1:100万比例尺地形图，按经差1°,纬差40ˊ分为36幅,构成以带方括号的自然序数〔1〕、〔2〕„„〔36〕为代号的 1:20万比例尺地形图(图5-5b)。

上述甲地所在的1:20万比例尺地形图的编号为J-50-[3]。

1:10：将一幅1:100万比例尺地形图按经差30ˊ，纬差20ˊ分为144幅1:10万比例尺的图。其编号是在1:100万比例尺图幅编号后加上自然序数1、2、3„„144(图5-5c：自左至右，从上到下)。

则上述甲地所在1:10万比例尺地形的图幅编号为J-50-5.

同上述可知，1:50万、1:20万、1:10万比例尺地形图的分幅和编号都是在1:100万比例尺地形图分幅编号的基础上进行的.它们的编号都是在1:100万比例尺地形图编号的后面分别加上各自的代号，各自独立地与1:100万的图幅编号发生关系，彼此之间无联系。

(三)1:5万、1:2.5万、1:10万比例尺地形图的分幅及编号

均以1:10万为基础。

1:5万：每幅1:10万比例尺地形图按经差15ˊ，纬差10分成四幅1:5万比例尺地形图，分别以大写拉丁字母A、B、C、D表示(图5-6a)。编号方法是在1:10万比例尺地形图的编号后加上各自的代号。

例如，上述甲地所在图幅的编号为J-50-5-Ｂ。

1:2.5：每幅1:5万比例尺图按经差为7ˊ30″，纬差为5ˊ划分为4幅1:2.5万比例尺地形图，分别以自然序数1、2、3、4表示(图5-6a)。编号方法是在1:5万比例尺地形图的编号后加上各自的序号。

例如，上述甲地所在图幅的编号为J-50-5-B-4。

1:1万：每幅1:10万比例尺地形图按经差3ˊ45″，纬差2ˊ30ˊ划分为8行、8列，共64幅1:1万比例尺地形图，分别以带圆括号的自然序数(1)、(2)、(3)„„(64)表示(5-6b)。其编号是在1:10万比例尺地形图图号之后加上各自的代号。例如，上述甲地所在图幅的编号为J－50-5-(24)。

(四)1:5000地形图的分幅和编号

1:5000：在1:1万比例尺地形图分幅编号的基础上进行的。每幅1:1万比例尺地形图按经差1ˊ52.5″，纬差为1ˊ15″分成4幅1:5000比例尺地形图(图 3 5-7)，其编号是在1:1万比例尺地形图的编号后加上小写罗马字母a、b、c、d。例如，上述甲地所在图幅的编号为J-50-5-(24)-b。

表5-1表示了各种比例尺地形图的图廓大小、分幅方法及以北京某地(甲地)为例的图幅编号方法。

如果知道了某地的地理坐标，则可根据该地的经、纬度，首先算出包括该地的1:100万比例尺地形图的图幅编号。例如已知乙地位置为120°09ˊ15″东经、30°18ˊ10″北纬，则可计算出该地所在的1:100万图幅的编号：

（30°18′10″）/4（取整）+1=8（横列），其代号为H；

（120°09′15″）/6（取整）+1=21（纵列），故纵号为51

所以乙地所在1:100万比例尺地形图的编号为H－51。然后可以根据图5-5、图5-6„„等求出乙地其它比例尺地形图的编号。

二、正方形幅及矩形图幅的分幅和编号

供各种工程设计及施工需要的1:500、1:1000、1:2000和小区域1:5000比例尺的地形图均采用正方形或矩形分幅，它是以纵横坐标的整公里数或整百米数作为图幅的分界线的，所以图廓呈正方形或矩形。

（一）正方形图幅的分幅与编号方法

当图要用正方形分幅时，一般规定1:5000比例尺地形图的图幅大小为纵、横各40cm，即40cm×40cm，实地为2km×2km；1:2000、1:1000、1:500比例尺地形图图幅大小则为50cm×50cm。其分幅方法是按一分为四的原则，即将一幅1:5000的地形图分为四幅1:2000的地形图；一幅1:2000的图分为四幅1:1000的；一幅1:1000的图分为四幅1:500的图，如图5-8所示。

各比例尺图图幅规格见表5-2。

1．正方形分幅的编号方法如下：

(1)1:5000比例尺地形图图幅的编号用该图幅西南角点坐标表示(以km为单位)。并将该图幅的图号作为包括于本图幅内的1:2000、1:1000、1:500比例尺图的基本图号。

(2)在1:5000比例尺图的基本图号之末尾，附加上用罗马数字表示的分序号即为1:2000比例尺图的图号。

(3)同理在1:2000、1:1000比例尺图的图号之末尾分别附加上用罗马数字表示的分序号即为1:1000、1:500比例尺的图号。

如某幅1:5000比例尺地形图西南角点坐标为：xp=20km、yp=30km，则图5-9中 4 打有晕线的各比例尺图图幅号分别为：

1:5000比例尺图幅号为 20-30

1:2000比例尺图幅号为 20-20-Ⅲ

1:1000比例尺图号为 20-30-Ⅱ-Ⅰ

1:500比例尺图幅号为 20-30-Ⅰ-Ⅰ-Ⅰ

2．图名与图号

图名：以该图幅内最有代表性的地名为图名；

图号：用该幅图西南角点的坐标值，以公里为单位。

如某幅图西南角点的坐标值为x=4410.0km,y=485.5km,则编号为：

4410．0-48．5

3．流水编号

自西向东，自北向南，以流水顺序进行编号。总之，应从实际情况出发，根据用图单位的意见和要求，灵活选用图幅编号方法，以达到测图、用图、管图方便的目的。
