电气控制技术_第四章电气控制线路的经验设计

1.1、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。

电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。

反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。

1.3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。

原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。

由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。

磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。

这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。

1.5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。

交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。

直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。

1.8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。

三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。

1.9、说明热继电器和熔断器保护功能的不同之处。

答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。

主电路在电动机定子电路接入电流互感器TA、电流表A、热继电器FR的发热元 件和中间继电器KA的动断触点，是为了在正常运行时接入热继电器进行过载保护，而 起动时发热元件被短接，防止误动作 。电流表A经电流互感器串入电路，便于对电动机 定子电流的测量。电动机转子电路接入频敏变阻器RF，由接触器KM2主触点在起动完 毕后将其短接。转换开关SA用于选择手动控制或自动控制。
电路的工作原理是： 操作倒顺开关QS，把手柄板至“顺”的位置时，QS的触点往上 接通，电动机与电源的连接相序为L1—D1、L2—D2、L3—D3电动机 正转运行；当把手柄板至“倒”的位置时，QS的触点往下接通，电动机 与电源的连接相序为L1—D2、L2—D1、L3—D3电动机反转运行；当 把手柄板至“停”的位置时，QS的触点断开，电动机断电停止。
1.2三相异步电动机直接启动控制电路

1.2.1三相异步电动机的启动问题
三相异步电动机的启动过程是指三相异步电动机从接入电网开始 转动时起，到达额定转速为止这一段过程。
三相异步电动机在启动时启动转矩并不大，但定子绕组中的电流增
大为额定电流的4～7倍。这么大的启动电流将带来下述不良后果。 （1）启动电流过大造成电压损失过大，使电动机启动转矩下降。同 时可造成影响连接在电网上的其他设备的正常运行。 （2）使电动机绕组发热，绝缘老化，从而缩短了电动机的使用寿命。 （3）造成过流保护装置误动作。 因此：三相异步电动机的启动控制方式有两种： 一种是直接启动控
异步电动机的转矩与定子电压的平方成正比。因此， 改变异步电动机的定子电压也就是改变电动机的转矩和机械 特性，从而实现调速，这是一种比较简单的方法。特别是晶 闸管技术的发展使 交流调压调速电路得到广泛应用。
1.4.3变磁极调速控制电路

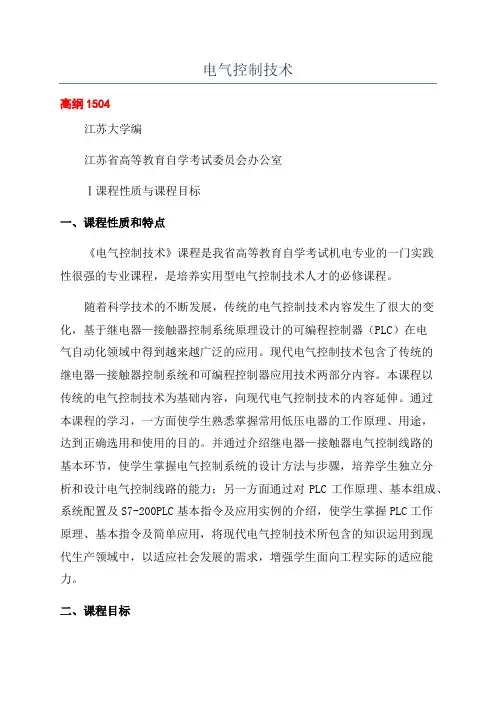

电气控制技术高纲1504江苏大学编江苏省高等教育自学考试委员会办公室Ⅰ课程性质与课程目标一、课程性质和特点《电气控制技术》课程是我省高等教育自学考试机电专业的一门实践性很强的专业课程，是培养实用型电气控制技术人才的必修课程。

随着科学技术的不断发展，传统的电气控制技术内容发生了很大的变化，基于继电器—接触器控制系统原理设计的可编程控制器（PLC）在电气自动化领域中得到越来越广泛的应用。

现代电气控制技术包含了传统的继电器—接触器控制系统和可编程控制器应用技术两部分内容。

本课程以传统的电气控制技术为基础内容，向现代电气控制技术的内容延伸。

通过本课程的学习，一方面使学生熟悉掌握常用低压电器的工作原理、用途，达到正确选用和使用的目的。

并通过介绍继电器—接触器电气控制线路的基本环节，使学生掌握电气控制系统的设计方法与步骤，培养学生独立分析和设计电气控制线路的能力；另一方面通过对PLC工作原理、基本组成、系统配置及S7-200PLC基本指令及应用实例的介绍，使学生掌握PLC工作原理、基本指令及简单应用，将现代电气控制技术所包含的知识运用到现代生产领域中，以适应社会发展的需求，增强学生面向工程实际的适应能力。

二、课程目标本课程主要介绍电气控制系统中的常用低压电器、电气控制线路基本环节及典型设备的电气线路。

并重点介绍PLC的工作原理、组成和系统配置。

以西门子S7-200PLC为背景机，介绍PLC基本指令及应用，PLC控制系统设计步骤和方法。

简单介绍S7-200PLC网络通信技术和编程软件的使用。

通过对本课程的学习，要求应考者对现代电气控制技术有一个较全面的了解。

具体应达到以下要求：1．掌握常用低压电器的工作原理和用途，能进行正确的选用和使用，并能用标准图形符号和文字符号表示它们；2．熟练掌握电气控制线路基本环节，包括点动控制线路、自锁控制线路、电机正反转控制线路、多地控制线路、自动往返控制线路等。

能阅读、分析和设计基本的电气控制线路。

图书基本信息书名：《电气控制技术》13位ISBN编号：978704023441110位ISBN编号：7040234416出版时间：2008-4出版社：高等教育出版社作者：朱崇志页数：161版权说明：本站所提供下载的PDF图书仅提供预览和简介以及在线试读，请支持正版图书。

更多资源请访问：前言 本书是高等职业院校“以就业为导向、以能力为本位”课程改革成果系列教材之一。

在教育部新一轮职业教育教学改革的进程中，来自高等职业院校教学工作一线的骨干教师和学科带头人，通过社会调研，对劳动力市场人才进行需求分析和课题研究，在企业有关人员积极参与下，研发了机电技术专业、数控技术专业人才培养方案，并制定了相关核心课程标准。

本书是根据最新制定的电工技术核心课程标准编写的。

电工技术基础是高等职业技术教育机电技术专业、数控技术专业核心课程的模块之一。

与其他后续课程有着紧密的联系，也是综合性较强的技术基础课程和实用课程。

通过本课程的学习，学生了解电工技术相关知识，熟悉安全用电与电气事故应急处理的基本常识，掌握一般电路图的识读技术，能正确选用电工测量仪器仪表，具备检测、分析常用机床电气电路的初步能力。

着重培养学生的科学思维方法、分析与解决问题的能力，使其成为具有创新精神和实践能力的高素质技术人才，并为后续课程的学习打下必要的基础。

1．本书特点 （1）本课程是按围绕专业培养目标，根据本课程在专业教学中的作用地位，以“就业为导向，以能力为本位”，以学生将来从事的职业岗位必备的相关知识为依据兼顾学生将来的发展需求理念设计的。

（2）本课程结构以相关岗位必备的电工基础知识和实用技术为主线，尽量减少繁冗的计算和原理推演。

其主要内容包括：安全用电常识、电路基础知识、常用电工工具与电工材料、生产机械常用电气设备与拖动技术、电气控制图识读基础、电工仪表与测量技术基础、电气设备常见故障及维修等内容。

内容概要《电气控制技术:电工技术基础》是高等职业院校“以就业为导向、以能力为本位”课程改革成果系列教材之一。
