铂电阻高精度温度测量系统设计

二等标准铂电阻二等标准铂电阻是一种用于温度测量和控制的重要元件，其精度高、稳定性好，被广泛应用于工业自动化控制、航空航天、医疗仪器等领域。

本文将从二等标准铂电阻的工作原理、特点及应用领域等方面进行介绍。

二等标准铂电阻是由铂丝绕制而成的，其电阻值随温度的变化而变化，且具有较为线性的特性。

在工作时，通过将二等标准铂电阻与测温仪表相连，可以实现对温度的准确测量。

其工作原理主要是利用铂电阻的温度特性，通过测量电阻值的变化来确定温度的变化。

由于铂电阻的温度系数极小，因此具有较高的温度测量精度。

二等标准铂电阻具有温度系数小、线性好、稳定性高等特点。

其温度系数约为0.00385Ω/Ω/℃，线性度好，能够在较广的温度范围内保持较高的测量精度。

同时，铂电阻的稳定性也很好，长期使用下来，其性能变化较小，能够保持较高的测量精度。

在实际应用中，二等标准铂电阻被广泛应用于各种温度测量和控制系统中。

例如，在工业自动化控制领域，二等标准铂电阻常用于温度传感器中，用于测量各种工业场所的温度，并将测量结果反馈给控制系统，实现对温度的精确控制。

在航空航天领域，二等标准铂电阻也被广泛应用于飞机、航天器等设备中，用于测量各种关键部件的温度，保障设备的安全可靠运行。

此外，在医疗仪器、实验室仪器等领域，二等标准铂电阻也扮演着重要的角色，为温度测量提供了可靠的技术支持。

总的来说，二等标准铂电阻作为一种高精度、高稳定性的温度传感器元件，具有广泛的应用前景。

随着工业自动化水平的不断提高，对温度测量精度的要求也越来越高，二等标准铂电阻将在各个领域发挥越来越重要的作用。

相信随着技术的不断进步，二等标准铂电阻的性能将会得到进一步提升，为各种温度测量和控制系统提供更为可靠的技术支持。

二等铂电阻温度计标准装置是一种用于测量温度的精密仪器，主要用于检定和校准工业铂电阻温度计。

二等标准铂电阻温度计是温度计量中的重要标准，其测量结果的准确性对于保障国家温度计量的一致性和准确性具有重要意义。

二等铂电阻温度计标准装置的主要组成部分包括：
1. 铂电阻温度计：作为测量温度的基准，铂电阻温度计具有高精度、稳定性好、线性度好等特点。

2. 温度控制器：用于控制恒温环境，保证铂电阻温度计在测量过程中不受环境温度影响。

3. 数据处理系统：用于采集铂电阻温度计的电阻值，并将其转换为温度值。

此外，数据处理系统还可对测量结果进行处理和分析，以评定测量不确定度。

4. 通信接口：用于与外部设备（如计算机、示波器等）进行数据交换。

5. 电源系统：为整个装置提供稳定的电源。

二等铂电阻温度计标准装置的工作原理：
当温度发生变化时，铂电阻的电阻值也会随之变化。

通过测量铂电阻的电阻值，可以间接地得知温度变化。

为了确保测量结果的准确性，二等铂电阻温度计标准装置采用了比较法进行测量。

即在已知温度条件下，将待测铂电阻与标准铂电阻进行比较，从而得出待测铂电阻的温度值。

在实际应用中，二等铂电阻温度计标准装置的测量不确定度主要来源于以下几个方面：
1. 标准铂电阻的不确定度：包括标准铂电阻自身的精度、稳定性等因素。

2. 环境温度的影响：环境温度的变化会影响铂电阻的电阻值，从而影响测量结果。

3. 测量方法的不确定度：包括测量设备的分辨率、测量次数、数据处理方法等因素。

4. 操作人员的影响：操作人员的技术水平、经验等因素也会对测量结果产生影响。

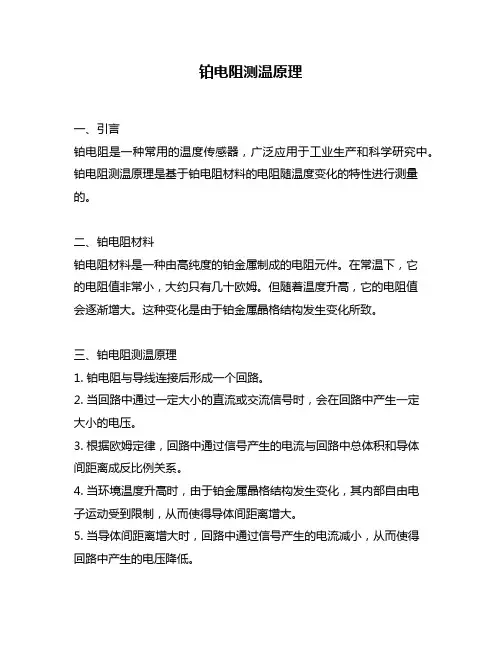

铂电阻测温原理一、引言铂电阻是一种常用的温度传感器，广泛应用于工业生产和科学研究中。

铂电阻测温原理是基于铂电阻材料的电阻随温度变化的特性进行测量的。

二、铂电阻材料铂电阻材料是一种由高纯度的铂金属制成的电阻元件。

在常温下，它的电阻值非常小，大约只有几十欧姆。

但随着温度升高，它的电阻值会逐渐增大。

这种变化是由于铂金属晶格结构发生变化所致。

三、铂电阻测温原理1. 铂电阻与导线连接后形成一个回路。

2. 当回路中通过一定大小的直流或交流信号时，会在回路中产生一定大小的电压。

3. 根据欧姆定律，回路中通过信号产生的电流与回路中总体积和导体间距离成反比例关系。

4. 当环境温度升高时，由于铂金属晶格结构发生变化，其内部自由电子运动受到限制，从而使得导体间距离增大。

5. 当导体间距离增大时，回路中通过信号产生的电流减小，从而使得回路中产生的电压降低。

6. 通过测量回路中的电压变化，可以计算出铂电阻材料的电阻值，从而推算出环境温度。

四、铂电阻测温的优点1. 铂电阻具有较高的精度和稳定性。

2. 铂电阻在较宽的温度范围内都能够提供准确的测量结果。

3. 铂电阻对环境干扰较小，能够在恶劣环境下正常工作。

五、铂电阻测温的应用1. 工业生产：铂电阻广泛应用于制造业中，例如在石油、化工、冶金等行业中进行温度控制和监测。

2. 科学研究：铂电阻也被广泛应用于科学研究中。

例如，在物理学和化学领域中进行实验时需要对环境温度进行精确控制和测量。

六、总结铂电阻是一种常用的温度传感器，其原理是基于铂金属晶格结构的变化对电阻值的影响进行测量。

铂电阻具有精度高、稳定性好、干扰小等优点，在工业生产和科学研究中得到广泛应用。

基于PT100的温度测控系统的设计与仿真王青【摘要】温度测控在现代工业生产过程中起着非常关键的作用,也是设备按照预定的方案正常运行的必要条件;针对目前工业设备温度控制系统电路稳定性差、精度低、实时显示效果差等缺点,设计了基于PT100的温度测控系统;该系统采用电桥对PT100传感器输出的电信号进行采样;采用LM741设计差分放大电路消除线路阻抗引起的测量偏差;采用ADC0808逐次逼近法消除温控系统的非线性误差;采用STC高性能单片机作为主控芯片进行数据处理、并能够实时显示温度数值和具有设定上下限的功能,最后通过继电器实现对被控对象通断进行控制;系统通过Proteus软件仿真运行验证了电路设计的合理性、温度显示数据的高精度和系统正常运行的鲁棒性.【期刊名称】《计算机测量与控制》【年(卷),期】2019(027)009【总页数】5页(P47-50,56)【关键词】PT100;温度;Proteus仿真【作者】王青【作者单位】南通理工学院电气与能源工程学院,江苏南通226002【正文语种】中文【中图分类】TP230 引言温度是表征物体冷热程度的物理量，它可以通过物体随温度变化的某些特性(如电阻、电压变化等特性)来间接测量，通过研究发现金属铂(Pt)的电阻值随温度变化而变化，并且具有很好的稳定性，利用铂的这种物理特性制成的传感器称为铂电阻温度传感器[1]。

金属铂电阻温度传感器精度高、稳定性好，在工业测量方面有广泛的应用。

1 PT100测温工作原理通常所说的PT100是指铂电阻温度传感器在0 ℃时对应的电阻值为100 Ω，电阻变化率为0.385 1 Ω/ ℃，PT100的分度表如表1所示。

根据电阻值和摄氏温度的具体关系，可以推算出变化电阻对应的温度值。

由于PT100是中低温区(-200～650 ℃)最常用的一种温度传感器，故环境温度下具体的电阻取值关系为。

RPT=R0[1+AT+BT2+C(T-100)T3](1)式(1)中R0为摄氏温度在0 ℃时金属铂电阻温度传感器对应的阻值，T为实时环境温度值，ABC分别表示系数值A=3.908*10-3;B=-5.775*10-7;C=-4.183*10-12，RPT为实时环境温度T对应PT100的电阻值[2]。

热电阻热电阻是中低温区最常用的一种温度检测器。

它的主要特点是测量精度高，性能稳定。

其中铂热是阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。

金属热电阻的感温元件有石英套管十字骨架结构，麻花骨架结构得杆式结构等。

金属热电阻常用的感温材料种类较多，最常用的是铂丝。

工业测量用金属热电阻材料除铂丝外，还有铜、镍、铁、铁—镍、钨、银等。

pt100 铂热电阻设计原理：pt100是铂热电阻，它的阻值会随着温度的变化而改变。

PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。

它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的的阻值会随着温度上升它的阻值是成匀速增涨的。

应用范围：医疗、电机、工业、温度计算、阻值计算等高精温度设备，应用范围非常之广泛。

组成的部分常见的pt1oo感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成薄膜铂电阻：用真空沉积的薄膜技术把铂溅射在陶瓷基片上，膜厚在2微米以内，用玻璃烧结料把Ni（或Pd）引线固定，经激光调阻制成薄膜元件。

=================================================================================Pt100 温度传感器为正温度系数热敏电阻传感器，主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A 级±（0.15＋0.002│t│）， B 级±（0.30＋0.005│t│）；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤ 5mA。

另外，Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

铂热电阻的线性较好，在0~100 摄氏度之间变化时，最大非线性偏差小于0.5 摄氏度。

应用领域宽范围、高精度温度测量领域。

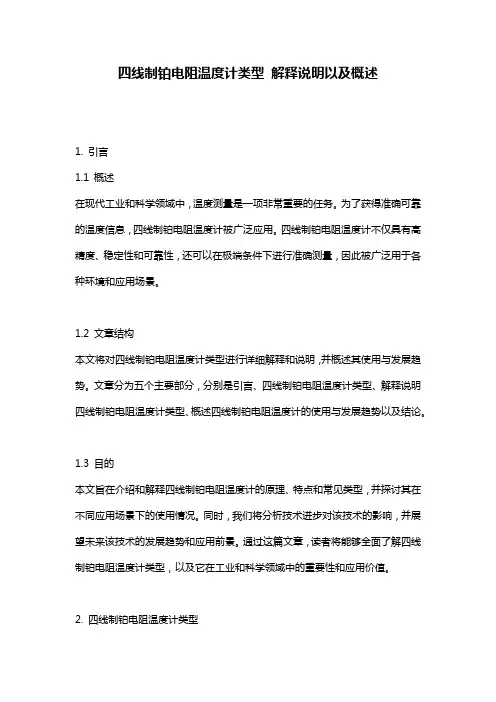

四线制铂电阻温度计类型解释说明以及概述1. 引言1.1 概述在现代工业和科学领域中，温度测量是一项非常重要的任务。

为了获得准确可靠的温度信息，四线制铂电阻温度计被广泛应用。

四线制铂电阻温度计不仅具有高精度、稳定性和可靠性，还可以在极端条件下进行准确测量，因此被广泛用于各种环境和应用场景。

1.2 文章结构本文将对四线制铂电阻温度计类型进行详细解释和说明，并概述其使用与发展趋势。

文章分为五个主要部分，分别是引言、四线制铂电阻温度计类型、解释说明四线制铂电阻温度计类型、概述四线制铂电阻温度计的使用与发展趋势以及结论。

1.3 目的本文旨在介绍和解释四线制铂电阻温度计的原理、特点和常见类型，并探讨其在不同应用场景下的使用情况。

同时，我们将分析技术进步对该技术的影响，并展望未来该技术的发展趋势和应用前景。

通过这篇文章，读者将能够全面了解四线制铂电阻温度计类型，以及它在工业和科学领域中的重要性和应用价值。

2. 四线制铂电阻温度计类型2.1 定义和原理:四线制铂电阻温度计是一种常用于测量温度的传感器。

它基于铂电阻的温度特性，利用四根导线来精确地测量温度。

这种类型的电阻温度计通常由两个不同长度的铂丝组成，一个为感受器，另一个为补偿器。

其工作原理是利用铂电阻在温度变化时产生的电阻值变化来测量温度。

随着温度的升高，铂电阻的电阻值也会增加，反之亦然。

通过测量铂电阻的电阻值变化，可以准确地确定被测物体或环境的温度。

2.2 热电阻特点和优势:四线制铂电阻温度计具有以下特点和优势：- 高精确度：四线制结构消除了引线电压对测量结果的影响，能够提供更准确和稳定的温度数据。

- 宽工作范围：四线制铂电阻可以在极低至极高温度下工作，覆盖了许多实际应用需求。

- 耐腐蚀性：铂电阻具有较高的耐腐蚀性能，可在恶劣环境下使用。

- 快速响应：由于铂电阻的特性，四线制铂电阻温度计可以快速响应温度变化。

2.3 常见的四线制铂电阻温度计类型:有几种常见的四线制铂电阻温度计类型：- PT100: PT100是最常用的四线制铂电阻温度计之一。

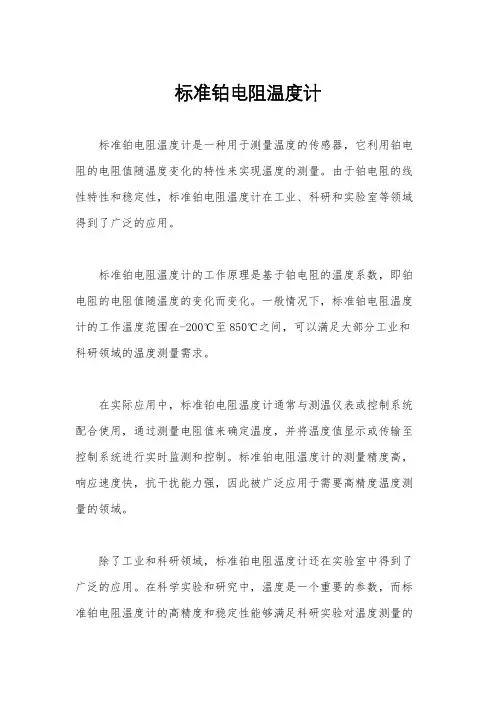

标准铂电阻温度计
标准铂电阻温度计是一种用于测量温度的传感器，它利用铂电阻的电阻值随温度变化的特性来实现温度的测量。

由于铂电阻的线性特性和稳定性，标准铂电阻温度计在工业、科研和实验室等领域得到了广泛的应用。

标准铂电阻温度计的工作原理是基于铂电阻的温度系数，即铂电阻的电阻值随温度的变化而变化。

一般情况下，标准铂电阻温度计的工作温度范围在-200℃至850℃之间，可以满足大部分工业和科研领域的温度测量需求。

在实际应用中，标准铂电阻温度计通常与测温仪表或控制系统配合使用，通过测量电阻值来确定温度，并将温度值显示或传输至控制系统进行实时监测和控制。

标准铂电阻温度计的测量精度高，响应速度快，抗干扰能力强，因此被广泛应用于需要高精度温度测量的领域。

除了工业和科研领域，标准铂电阻温度计还在实验室中得到了广泛的应用。

在科学实验和研究中，温度是一个重要的参数，而标准铂电阻温度计的高精度和稳定性能够满足科研实验对温度测量的
严格要求。

同时，标准铂电阻温度计还可以用于校准其他温度传感器，保证测量结果的准确性。

总的来说，标准铂电阻温度计作为一种高精度、稳定性好的温度传感器，在工业、科研和实验室领域都有着重要的应用价值。

随着科技的不断发展，标准铂电阻温度计的性能和应用范围也在不断扩大，为温度测量领域带来了更多的可能性和便利性。

铂电阻温度传感器原理一、铂电阻温度传感器的工作原理铂电阻温度传感器利用铂电阻的温度特性来测量温度。

在铂电阻温度传感器中，通常使用纯度高、稳定性好的铂电阻作为探头材料。

铂电阻的电阻值随着温度的变化而变化，利用这个特性可以间接地推算出温度的变化。

具体来说，铂电阻温度传感器是通过测量电阻值变化来确定温度的。

当温度发生变化时，铂电阻的电阻值也会发生相应的变化。

根据铂电阻的温度特性曲线，可以将电阻值与温度之间建立一个对应关系。

通过测量电阻值的变化，可以推算出温度的变化。

二、铂电阻温度传感器的特点1. 稳定性好：铂电阻材料具有较高的稳定性，能够长期保持较高的精度和稳定性。

2. 精度高：由于铂电阻温度传感器采用了高纯度的铂电阻材料，并且通过精确的校准和补偿，因此具有较高的温度测量精度。

3. 温度范围广：铂电阻温度传感器的温度范围通常可以达到-200℃到1000℃，适用于多种温度环境下的测量。

4. 响应速度快：铂电阻温度传感器的响应速度较快，可以快速反应温度变化，适用于需要实时温度监测的场景。

5. 抗干扰能力强：铂电阻温度传感器具有较强的抗干扰能力，能够在干扰信号较强的环境下正常工作。

三、铂电阻温度传感器的应用领域铂电阻温度传感器广泛应用于工业控制、科学研究、医疗设备、电力设备等领域。

具体应用包括但不限于以下几个方面：1. 工业自动化：铂电阻温度传感器可用于工业自动化控制系统中，用于监测和控制温度，保证生产过程的稳定性和安全性。

2. 环境监测：铂电阻温度传感器可用于环境监测系统中，用于监测室内外的温度变化，提供数据支持给楼宇自动化系统，实现舒适的室内环境。

3. 实验研究：铂电阻温度传感器可用于实验室中的温度测量，提供准确的温度数据，帮助科研人员进行实验研究。

4. 医疗设备：铂电阻温度传感器可以被应用于医疗设备中，如体温计、手术台等，用于监测患者的体温变化，提供准确的体温数据。

总结：铂电阻温度传感器利用铂电阻的温度特性来测量温度，具有稳定性好、精度高、温度范围广、响应速度快、抗干扰能力强等特点。

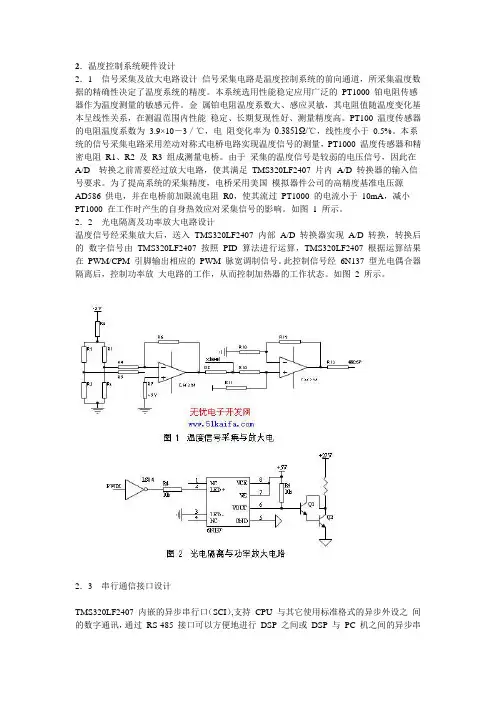

2．温度控制系统硬件设计2．1 信号采集及放大电路设计信号采集电路是温度控制系统的前向通道，所采集温度数据的精确性决定了温度系统的精度。

本系统选用性能稳定应用广泛的PT1000 铂电阻传感器作为温度测量的敏感元件。

金属铂电阻温度系数大、感应灵敏，其电阻值随温度变化基本呈线性关系，在测温范围内性能稳定、长期复现性好、测量精度高。

PT100 温度传感器的电阻温度系数为 3.9×10－3／℃，电阻变化率为0.3851Ω/℃，线性度小于0.5%。

本系统的信号采集电路采用差动对称式电桥电路实现温度信号的测量，PT1000 温度传感器和精密电阻R1、R2 及R3 组成测量电桥。

由于采集的温度信号是较弱的电压信号，因此在A/D 转换之前需要经过放大电路，使其满足TMS320LF2407 片内A/D 转换器的输入信号要求。

为了提高系统的采集精度，电桥采用美国模拟器件公司的高精度基准电压源AD586 供电，并在电桥前加限流电阻R0，使其流过PT1000 的电流小于10mA，减小PT1000 在工作时产生的自身热效应对采集信号的影响。

如图 1 所示。

2．2 光电隔离及功率放大电路设计温度信号经采集放大后，送入TMS320LF2407 内部A/D 转换器实现A/D 转换，转换后的数字信号由TMS320LF2407 按照PID 算法进行运算，TMS320LF2407 根据运算结果在PWM/CPM 引脚输出相应的PWM 脉宽调制信号。

此控制信号经6N137 型光电偶合器隔离后，控制功率放大电路的工作，从而控制加热器的工作状态。

如图2 所示。

2．3 串行通信接口设计TMS320LF2407 内嵌的异步串行口（SCI）,支持CPU 与其它使用标准格式的异步外设之间的数字通讯，通过RS-485 接口可以方便地进行DSP 之间或DSP 与PC 机之间的异步串行通信。

RS-485 是一种多发送器的接口标准，它扩展了RS-422A 的性能，允许双绞线上一个发送器驱动32 个负载设备，负载设备可以是被动发送器、接收器或收发器，RS-485 最大传输距离为1200m，最大传送速率可达10Mb/s。

基于STM32的PT100温度测量目录一、前言 (1)二、系统描述 (1)2.1 综述 (1)2.2 系统框图 (1)2.3 功能实现 (1)三、硬件设计 (2)3.1 STM32 微控制器 (2)3.2 PT100温度传感器电路 (3)3.3 1602液晶屏 (4)四、软件设计 (4)4.1 ADC程序 (4)4.2 1602LCD显示程序 (5)4.3 主程序 (5)五、性能测试 (5)六、课程设计心得 (6)参考文献 (6)附录1：系统实物图 (7)附录2：系统主要程序 (7)一、前言Cortex-M3 是 ARM 公司为要求高性(1.25DhrystoneMIPS/MHz)、低成本、低功耗的嵌入式应用专门设计的内核。

STM32 系列产品得益于 Cortex-M3 在架构上进行的多项改进，包括提升性能的同时又提高了代码密度的 Thumb-2 指令集和大幅度提高中断响应的紧耦合嵌套向量中断控制器，所有新功能都同时具有业界最优的功耗水平。

本系统是基于 Cortex-M3 内核的 STM32 微控制器与PT100温度传感器的温度测量，在硬件方面主要有最小系统板、1602LCD 液晶屏以及PT100温度传感电路，在软件方面主要有 1602LCD 液晶屏的驱动，ADC 功能的驱动，及滤波算法设计。

整个设计过程包括电子系统的设计技术及调试技术，包括需求分析，原理图的绘制，器件采购，安装，焊接，硬件调试，软件模块编写，软件模块测试，系统整体测试等整个开发调试过程。

二、系统描述2.1综述本系统是基于 STM32微控制器所设计的多功能画板，该画板具有基本的绘画功能及画布颜色的选择，触摸屏校正等功能。

整个系统模块分为三个模块：ALIENTEK MiniSTM32开发板、液晶显示。

MiniSTM32开发板是ALIENTEK 开发的是一款迷你型的开发板，小巧而不小气，简约而不简单。

上面有芯片工作需要的资源，时钟控制电路、复位电路、JTAG 控制口以及与外围电路相连的接口。

铂电阻温度计和铂温度传感器标准
铂电阻温度计和铂温度传感器是广泛应用于工业和科研领域的
高精度温度测量设备。

它们的测量原理基于铂电阻材料的电阻值随温度的变化而变化。

由于铂材料的线性温度响应、精度高、长期稳定性好、化学稳定性强、不易受外界干扰等优点，铂电阻温度计和铂温度传感器已成为国际通用的温度测量标准。

铂电阻温度计主要由铂电阻元件、连接线和外壳组成。

铂电阻元件是将铂电阻材料制成的细丝或薄膜，通常采用PT100和PT1000两种规格。

它们的电阻值在0℃时分别为100Ω和1000Ω，随温度变化而呈线性变化。

连接线通常采用铜、镍、银等导体，外壳则用高温陶瓷或金属材料制成。

铂电阻温度计通常需要与外部电桥或温度计读数仪器配合使用，才能进行温度测量。

铂温度传感器则是将铂电阻元件封装在一个独立的传感器头中，具有更高的防水、防尘和耐腐蚀性能。

铂温度传感器通常包括了热敏电阻、半导体、热电偶等多种温度传感元件，以适应不同的测量场合。

它们的输出信号可以是电压、电流、数字信号等形式，便于与各种控制设备、数据采集系统等接口通信。

铂电阻温度计和铂温度传感器在各种工业过程控制、食品、医疗、环境监测、科研实验等领域都有广泛应用。

它们与其他温度测量设备相比，具有更高的精度、更稳定的性能和更长的使用寿命，是实现高精度温度控制和监测的理想选择。

- 1 -。

pt电阻的工作原理一、引言PT电阻（Platinum Resistance Thermometer）是一种温度传感器，常用于测量高精度的温度。

其工作原理是利用铂电阻的温度系数来测量温度。

本文将从铂电阻的基本原理、PT电阻的结构和特点、PT电阻的测量原理和应用等方面进行详细介绍。

二、铂电阻的基本原理铂电阻是利用金属材料在不同温度下的电阻值发生变化这一物理现象进行温度测量的。

它根据欧姆定律，即R=V/I，其中R为电阻值，V 为电压，I为通过该电阻的电流。

当通过一个金属材料时，随着材料温度的升高，材料内部原子振动加强，导致自由电子与晶格中离子碰撞增多，使得金属材料内部存在更多的散射现象和能级跃迁，在外加相同电压下所流过该材料中的总体自由电子数量减少，因此导致了该金属材料内部自身发生了抵抗变化。

三、PT电阻的结构和特点1. 结构PT电阻由铂电阻丝、保护管、引出线等组成。

其中，铂电阻丝是PT 电阻的核心部件，它是由高纯度铂材料制成的细丝，一般为0.1mm左右。

保护管则是将铂电阻丝封装在其中，以保护其不受机械损伤和氧化破坏。

引出线则是将PT电阻连接到测量系统中。

2. 特点（1）精度高：PT电阻在0℃至100℃范围内的温度测量精度可达±0.1℃。

（2）稳定性好：由于铂材料的特殊性质，使得PT电阻具有良好的稳定性和重复性。

（3）线性好：在一定范围内，PT电阻的温度变化与其电阻值呈线性关系。

（4）使用寿命长：由于采用了高纯度铂材料和特殊结构设计，使得PT电阻具有较长的使用寿命。

四、PT电阻的测量原理1. 原理PT电阻测温原理是利用铂电阻随温度变化而改变其本身的电阻值这一物理现象进行温度测量的。

在测量过程中，将PT电阻连接到一个恒流源上，通过该电路中的电流使铂电阻丝发生一定的热效应。

由于铂电阻丝的温度与其本身的电阻值呈线性关系，因此通过测量该电路中的电压值即可推算出PT电阻的温度。

2. 测量方法（1）差动测量法：将PT电阻和一个标准参考电阻串联在一起，然后通过差动放大器对两个端口之间产生的微小差异信号进行放大，并输出到数字显示器上。

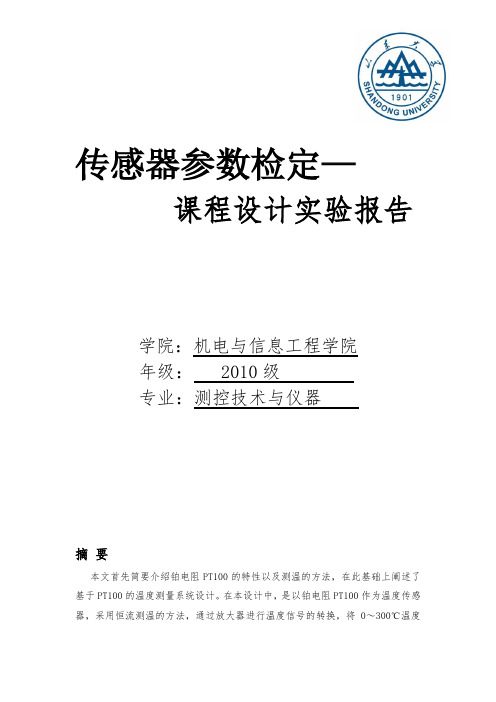

传感器参数检定—课程设计实验报告学院：机电与信息工程学院年级： 2010级专业：测控技术与仪器摘要本文首先简要介绍铂电阻PT100的特性以及测温的方法，在此基础上阐述了基于PT100的温度测量系统设计。

在本设计中，是以铂电阻PT100作为温度传感器，采用恒流测温的方法，通过放大器进行温度信号的转换，将0～300℃温度等价到0～2V电压输出。

本设计采用了四线制铂电阻温度测量电路，通过对电路的设计，减小了测量电路及PT100自身的误差，使温控精度在0℃～300℃范围内准确测量。

关键词：PT100 温度测量仪用放大器AbstractThis article briefly describes the characteristics of PT100 platinum resistance and temperature measurement method, on the basis it describes the design of temperature measurement system based on PT100. In this design, it is use a PT100 platinum resistance as temperature sensor, in order to acquisition the temperature signal, it use of constant-current temperature measurement method and Amplifier, In addition, it designs a clock circuit modules to achieve real-time measurement of temperature.It can still improve the perform used four-wire temperature circuit and reduce the measurement eror.Keywords:PT100 Temperature Measures Instrument amplifier前言热电偶是目前接触式测温中应用十分广泛的热电式传感器，它具有结构简单、制造方便、测温范围宽、热惯性小、准确度高、输出信号便于远传等优点。
