第一章国标螺纹一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7 M6 1 4.9 5 5.9 M27 3 23.8 24 26.7 M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6 M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6 M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5 M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5 M16 2 13.8 14 15.7 M48 5 42.5 43 47.5 M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
螺纹底孔直径表螺纹底孔直径表公制螺纹Metric screw threads JIS B 0209-1982 单位：mm最小底孔径最大底孔径螺纹尺寸推荐底孔径各精度通用原JIS2级用4H用5H用8H用M1×0.25 0.75 0.73 0.78 0.77 0.78 -1×0.2 0.8 0.79 - 0.82 - -1.1×0.25 0.85 0.83 0.88 0.87 0.88 -1.1×0.2 0.9 0.89 - 0.92 - -1.2×0.25 0.95 0.93 0.98 0.97 0.98 -1.2×0.2 1 0.99 - 1.02 - -1.4×0.3 1.1 1.08 1.14 1.12 1.14 1.16 1.4×0.2 1.2 1.19 - 1.22 - -1.6×0.35 1.25 1.23 1.32 1.28 1.3 1.32 1.6×0.2 1.4 1.39 - 1.42 - -1.7×0.3 1.4 - - - - -1.7×0.25 1.45 - - - - -1.7×0.2 1.5 - - - - -1.8×0.35 1.45 1.43 1.52 1.48 1.5 1.52 1.8×0.2 1.6 1.59 - 1.77 - -2×0.4 1.6 1.57 1.67 1.63 1.65 1.67 2×0.25 1.75 1.73 - 1.77 - -2.2×0.45 1.75 1.72 1.83 1.79 1.81 1.83 2.2×0.25 1.95 1.93 -1.97 - -2.3×0.4 1.9 - - - - -2.3×0.35 1.95 - - - - -2.3×0.25 2.05 - - - - -2.5×0.45 2.05 2.02 2.13 2.09 2.11 2.13 2.5×0.35 2.15 2.13 2.22 2.18 2.2 2.22 2.6×0.45 2.15 - - - - -2.6×0.35 2.25 - - - - -3×0.5 2.5 2.46 2.59 2.54 2.57 2.59 3×0.35 2.65 2.63 2.27 2.682.7 2.723.5×0.6 2.9 2.85 3.01 2.95 2.97 3.01 3.5×0.35 3.15 3.133.22 3.18 3.2 3.224×0.5 3.5 3.46 3.59 3.54 3.57 3.59 4.5×0.75 3.75 3.69 3.87 3.8 3.83 3.87 4.5×0.5 4 3.96 4.09 4.04 4.07 4.09 5×0.9 4.1 - - - - -5×0.8 4.2 4.14 4.33 4.25 4.29 4.33 5×0.5 4.5 4.46 4.59 4.544.57 4.595.5×0.9 4.6 - - -5.5×0.75 4.75 - - - - - 5.5×0.5 5 4.96 5.09 5.04 5.07 5.096×1 5 4.92 5.15 5.06 5.1 5.15 6×0.75 5.25 5.19 5.37 5.3 5.335.37 6×0.5 5.5 - - - - - 7×1 6 5.926.15 6.06 6.1 6.15 7×0.75 6.256.19 6.37 6.3 6.33 6.37 7×0.5 6.5 - - - - -8×1.25 6.75 6.65 6.91 6.81 6.85 6.91 8×1 7 6.92 7.15 7.06 7.1 7.15 8×0.75 7.25 7.19 7.37 7.3 7.33 7.37 8×0.5 7.5 - - - - -9×1.25 7.75 7.65 7.91 7.81 7.85 7.91 9×1 8 7.92 8.15 8.06 8.1 8.15 9×0.75 8.25 8.19 8.37 8.3 8.33 8.37 9×0.5 8.5 - - - - - 10×1.5 8.5 8.38 8.67 8.56 8.61 8.67 10×1.25 8.75 8.65 8.91 8.81 8.85 8.91 10×1 9 8.92 9.15 9.06 9.1 9.15 10×0.75 9.25 9.19 9.37 9.3 9.339.37 10×0.5 9.5 - - - - - 11×1.5 9.5 9.38 9.67 9.56 9.61 9.67 11×110 9.92 10.15 10.06 10.1 10.15 11×0.75 10.25 10.19 10.37 10.3 10.33 10.37 11×0.5 10.5 - - - - - 12×1.75 10.25 10.11 10.44 10.31 10.37 10.44 12×1.5 10.5 10.38 10.67 10.56 10.61 10.67 12×1.2510.75 10.65 10.91 10.81 10.85 10.91 12×1 11 10.92 11.15 11.0611.1 11.15131.75 11.25 - - - - - 13×1.5 11.5 - - - - - 13×1.25 11.75 - - - - - 13×1 12 - - - - - 13×0.75 12.3 - - - - - 13×0.5 12.5 - - - - - 14×2 12 11.84 12.21 12 12.1 12.2 14×1.5 12.5 12.38 12.67 12.56 12.61 12.67 14×1 13 12.92 13.15 13.06 13.1 13.15 14×0.75 13.3 - - - - - 14×0.5 13.5 - - - - - 15×2 13 - - - - - 15×1.5 13.5 13.4 13.6 13.5 13.6 13.6 15×1.25 13.8 13.7 13.9 - - - 15×1 14 13.95 14.15 14.0614.1 14.15 15×0.75 14.3 - - - - - 15×0.5 14.5 - - - - - 16×2 14 13.9 14.2 14 14.4 14.2 16×1.5 14.5 14.4 14.6 14.5 14.6 14.6 16×1 1514.95 15.15 15.06 15.1 15.15 17×2 15 - - - - - 17×1.5 15.5 15.415.68 15.5 15.6 15.6 17×1.25 15.8 - - - - - 17×1 16 15.95 16.1516.06 16.1 16.15 17×0.75 16.3 - - - - 17×0.5 16.5 - - - - - 18×2.5 15.5 15.3 15.7 15.5 15.6 15.7 18×2 16 15.9 16.2 16 16.1 16.2 18×1.5 16.5 16.4 16.6 16.5 16.6 16.5 18×1 17 16.95 17.15 17.06 17.1 17.15 19×2.5 16.5 - - - - - 19×2 17 - - - - - 19×1.5 17.5 - - - - - 19×1.25 17.8 - - - - - 19×1 18 - - - - -20×2.5 17.5 17.3 17.7 17.5 17.6 17.7 20×2 18 17.9 18.2 1818.1 18.2 20×1.5 18.5 18.4 18.6 18.5 18.6 18.6 20×1 19 18.9519.15 19.06 19.1 19.15 21×2.5 18.5 - - - - - 21×1.5 19.5 - - - - - 21×1 20 - - - - - 22×2.5 19.5 19.3 19.7 19.5 19.6 19.7 22×2 20 19.9 20.2 20 20.1 20.2 22×1.5 20.5 20.4 20.6 20.5 20.6 20.6 22×1 21 20.95 21.15 21.06 21.1 21.15 23×2.5 20.5 - - - - - 23×2 21 - - - - - 23×1.5 21.5 - - - - - 23×1 22 - - - - - 24×3 21 20.8 21.2 21 21.121.2 24×2 22 21.9 22.2 22. 22.1 22.2 24×1.5 22.5 22.4 22.6 22.522.6 22.6 24×1 23 22.95 23.15 23.06 23.1 23.15 25×3 22 - - - - - 25×2 23 22.9 23.2 23 23.1 23.2 25×1.5 23.5 23.4 23.6 23.5 23.623.6 25×1 24 23.95 24.15 24.06 24.1 24.15 26×3 23 - - - - - 26×224 - - - - - 26×1.5 24.5 24.4 24.6 24.5 24.6 24.6 27×3 24 23.9524.15 24.06 24.1 24.2 27×2.5 24.5 - - - - - 27×2 25 24.9 25.2 2525.1 25.2 27×1.5 25.5 25.4 25.6 25.5 25.6 25.6 27×1 26 25.9526.15 26.06 26.1 26.15英制锥度管用螺纹JIS B0203 JIS B0203 JIS B 2301 管用螺纹规格锥度内螺纹Rc(PT) 平行管内螺纹Rp(PS) 锥度管内螺纹计算数值底孔直径计算数值底孔直径计算数值底孔直径1/16 ‐28 6.230 6.2 6.490 6.5 －－1/8 ‐28 8.235 8.2 8.495 8.5 8.191 8.21/4 ‐19 10.941 10.9 11.341 11.4 10.945 10.9 3/8 ‐19 14.428 14.4 14.846 14.9 14.388 14.4 1/2 ‐14 17.950 18 18.489 18.5 17.943 183/4 ‐14 23.349 23 23.975 24 23.305 231 ‐11 19.423 29 30.111 30 29.353 291 1/4 ‐11 37.940 38 38.772 39 37.890 381 1/2 ‐11 43.833 44 44.565 45 43.720 432 ‐11 55.412 55 56.476 56 55.406 552 1/2 ‐11 70.701 71 72.009 72 70.788 703 ‐11 83.201 83 84.709 85 83.364 833 1/2 ‐11 95.547 96 97.155 97 95.747 954 ‐11 107.834 108 109.855 110 108.322 1085 ‐11 133.110 133 135.255 135 133.597 1336 ‐11 158.510 159 160.655 161 158.810 158英制平行管用螺纹（G、PF）内螺纹最小径（参考）管用螺纹规格底孔钻头直径最大尺寸最小尺寸G 1/16 ‐28 6.7 6.843 6.561G(PF) 1/8 ‐28 8.7 8.848 8.566G(PF) 1/4 ‐19 11.7 11.890 11.445G(PF) 3/8 ‐19 15.2 15.395 14.950G(PF) 1/2 ‐14 19 19.172 18.631G(PF) 5/8 ‐14 21 21.130 20.589G(PF) 3/4 ‐14 24.5 24.658 24.117G(PF) 7/8 ‐14 28.2 28.418 27.877G(PF) 1 ‐11 30.6 30.931 30.291G(PF) 1 1/8 ‐11 35.2 35.579 34.939G(PF) 1 1/4 ‐11 39.2 39.592 38.952G(PF) 1 1/2 ‐11 45 45.485 44.845G(PF) 2 ‐11 57 57.296 56.656 G(PF) 2 1/4 ‐11 63 63.392 62.752 G(PF) 2 1/2 ‐11 72 72.866 72.226 G(PF) 2 3/4 ‐11 78.5 79.216 78.576 G(PF) 3 ‐11 85 85.566 84.926 G(PF) 3 1/2 ‐11 97 98.012 97.372 G(PF) 4 ‐11 ─110.712 110.072 G(PF) 4 1/2 ‐11 ─123.412 122.772 G(PF) 5 ‐11 ─136.112 135.472 G(PF) 5 1/2 ‐11 ─148.812 148.172 G(PF) 6 ‐11 ─161.512 160.872美制标准管用螺纹（NPT、NPS）锥度螺纹（NPT）底孔钻头直径使用铰刀不使用铰刀平行螺纹(NPS）管用螺纹规格mm inch mm inch mm inch 1/16 ‐27 5.94 0.234 6.15 0.246 6.35 0.250 1/8 ‐27 8.33 0.328 8.43 0.332 8.74 0.3441/4 ‐18 10.72 0.422 11.13 0.438 11.13 0.438 3/8 ‐18 14.27 0.562 14.27 0.562 14.68 0.578 1/2 ‐14 17.48 0.688 17.86 0.703 18.26 0.719 3/4 ‐14 22.63 0.891 23.01 0.906 23.42 0.922 1 ‐11 1/2 28.58 1.125 28.98 1.141 29.36 1.156 1 1/4 ‐11 1/2 37.31 1.469 37.69 1.484 38.10 1.5001 1/2 ‐11 1/2 43.26 1.703 43.66 1.719 44.45 1.7502 ‐11 1/2 55.17 2.172 55.58 2.188 56.36 2.219 2 1/2 ‐8 65.48 2.578 66.27 2.609 67.46 2.656。
机械加工中螺纹加工随处可见，钳工师傅对此非常熟悉，并不太在意这些参数。
常见螺纹类型可分为：公制螺纹、英制螺纹、针车用螺纹三类。
并且其加工类型各不相同，尤其是工艺底孔更值得推敲。
本文先给大家介绍一下英制螺纹攻丝底孔的相关对照表英制螺纹是螺纹尺寸用英制标注，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。
螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸。
一英寸等于8分，1/4 英寸就是2分，如此类推。
NPT，PT，G 都是管螺纹．NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991 PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指管子的通径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一英寸等于8分，1/4 英寸就是2分，如此类推．G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的Rc表示圆锥内螺纹ZG表示锥管螺纹，3/4"表示英寸的标注,就是3/4寸圆锥管螺纹，《五金手册》上有。
国标规定ZG 3/4〃螺纹大径是26.44毫米。
可参考《公制、美制和英制螺纹标准手册(第三版)》。
它的表示方法应该是：ZG 3/4〃。
其中（〃）是英寸的代表符号。
一英寸等于8英分。
3/4的来历是6/8=3/4。
俗称6分。
同样ZG 1/2〃螺纹大径≈21毫米。

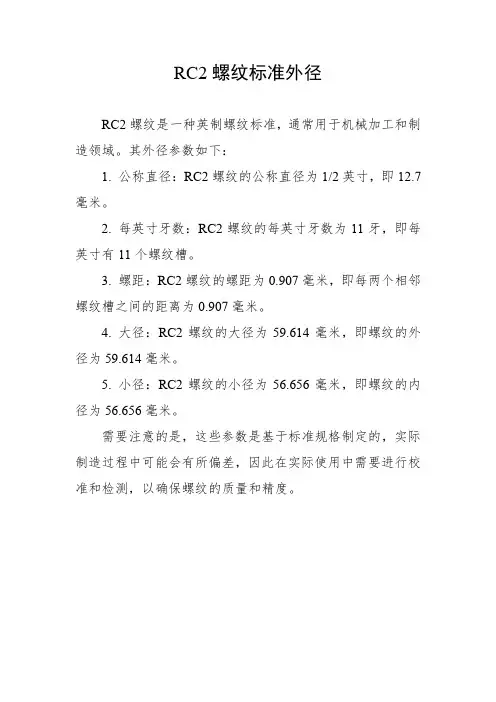

RC2螺纹标准外径
RC2螺纹是一种英制螺纹标准，通常用于机械加工和制造领域。
其外径参数如下：
1. 公称直径：RC2螺纹的公称直径为1/2英寸，即1
2.7毫米。
2. 每英寸牙数：RC2螺纹的每英寸牙数为11牙，即每英寸有11个螺纹槽。
3. 螺距：RC2螺纹的螺距为0.907毫米，即每两个相邻螺纹槽之间的距离为0.907毫米。
4. 大径：RC2螺纹的大径为59.614毫米，即螺纹的外径为59.614毫米。
5. 小径：RC2螺纹的小径为5
6.656毫米，即螺纹的内径为56.656毫米。
需要注意的是，这些参数是基于标准规格制定的，实际制造过程中可能会有所偏差，因此在实际使用中需要进行校准和检测，以确保螺纹的质量和精度。
