网络高清视频监控系统标准化解决方案杭州海康威视系统技术有限公司目录第一章概述 (1)1.1 设计背景 (1)1.2 需求分析 (1)1.3 设计原则 (2)1.4 设计依据 (2)第二章系统设计 (4)2.1 总体结构设计 (4)2.2 前端子系统设计 (5)2.3 传输网络设计 (6)2.4 监控中心设计 (7)2.4.1 存储设备 (7)2.4.2 显示大屏 (9)2.4.3 解码拼控管理 (11)第三章系统功能介绍 (16)3.1 系统管理功能 (16)3.2 系统业务功能 (19)第四章系统优势分析 (22)第五章应用举例 .............................................................. 错误!未定义书签。
5.1 需求描述............................................................. 错误!未定义书签。
5.2 系统设计............................................................. 错误!未定义书签。
5.3 配置清单............................................................. 错误!未定义书签。
第一章概述1.1 设计背景从模拟到网络，从标清到高清，随着安防监控技术的不断发展，用户对监控系统的要求越来越高。
为了解决监控系统的视频图像分辨率低、存储可靠性差、视频上墙显示复杂及系统管理性能差等方面的问题，海康威视从系统的先进性、可靠性、实用性、经济性、扩展性等方面出发，推出了一套集前端采集、后端存储、上墙显示及应用管理于一体的网络高清视频监控系统标准化解决方案。
1.2 需求分析经过近几年的努力，以视频监控为核心的安防体系建设取得了显著的成绩，在提高防控管理方面发挥了积极作用。
网络高清视频监控系统标准化解决方案杭州海康威视系统技术有限公司11月目录目录I第1章总体概述81.1设计背景81.2现状分析81.3需求说明91.4设计原则91.5设计依据10第2章系统总体设计112.1设计目标112.2设计思路122.3总体结构设计122.3.1 系统逻辑结构132.3.2 系统物理结构13 2.4用户价值体现15第3章前端系统设计17 3.1概述173.2前端系统结构设计17 3.3IPC结构特点183.3.1 散热设计183.3.2 防水设计193.3.3 除雾设计193.3.4 防虚焦设计193.3.5 防刮擦设计20 3.4IPC功能亮点203.4.1 超低照度203.4.2 强光抑制213.4.3 高清透雾213.4.4 红外增强223.4.5 3D数字降噪233.4.6 新一代宽动态243.4.7 SMART IPC特色功能25 3.5前端配套设施313.6适用场景描述333.6.1 路面固定点监控343.6.2 出入口监控353.6.3 室内监控363.6.4 制高点监控373.6.5 大场景监控38第4章监控传输网络设计45 4.1概述454.2设计要求454.3传输网络设计464.3.1 网络结构设计464.3.2 网络IP地址规划484.3.3 VLAN规划494.3.4 路由总体规划504.3.5 网络传输带宽要求51 4.4网络可靠性设计514.5网络安全性设计524.6网络管理规划534.7设备选型说明53第5章监控中心系统设计555.1概述555.2系统结构设计555.3存储子系统565.3.1 NVR存储设计565.3.2 存储结构设计565.3.3 NVR存储功能585.3.4 NVR存储亮点625.3.5 设备选型说明645.4解码拼控子系统755.4.1 视频综合平台设计755.4.2 视频综合平台主要功能765.4.3 主要功能效果展示785.4.4 视频综合平台亮点825.4.5 设备选型说明855.5大屏显示子系统865.5.1 大屏显示子系统结构865.5.2 LCD大屏885.5.3 DLP大屏935.5.4 设备选型说明995.5.5 主要设备选型995.5.6 监控中心及机房配套设施100第6章应用管理系统设计1036.1概述1036.2软件架构设计1036.3软件模块组成1056.3.1 中心管理模块1056.3.2 应用模块1066.3.3 客户端模块1086.3.4 视频质量诊断模块1096.3.5 视频图像拼接模块1096.4平台功能设计1096.4.1 基础管理功能1096.4.2 基础应用功能1136.4.3 高级业务应用1166.5平台部署环境1216.5.1 硬件环境1216.5.2 软件环境122第7章视频系统利旧设计124 7.1概述1247.2系统利旧整体设计124 7.3模拟监控系统接入设计124 7.4网络监控系统接入设计126第8章方案优势分析1298.1全高清1298.2全网络1298.3高集成化1308.4高智能化1318.5高可靠性1328.6高扩展性1348.7高易用性135第9章应用举例1369.1需求描述1369.2系统设计1369.2.1 前端部分设计1379.2.2 监控中心设计1379.2.3 传输网络设计1429.2.4 应用管理软件设计1449.3配置清单145第1章总体概述1.1设计背景从模拟到网络、从标清到高清，随着安防监控技术的不断发展，用户对监控系统的要求越来越高。

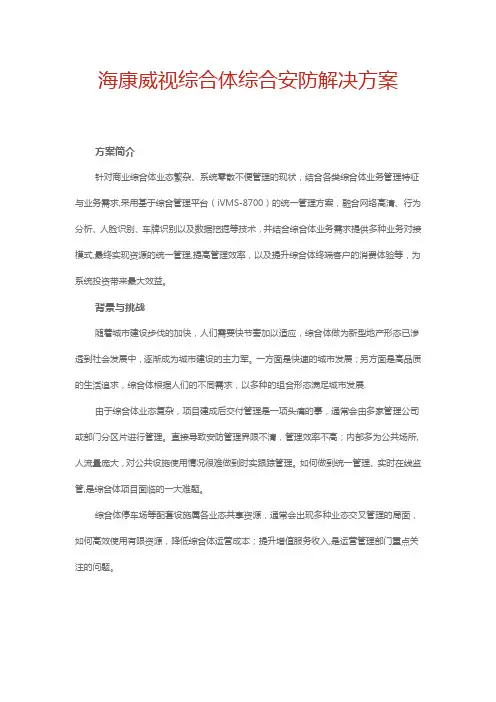

海康威视综合体综合安防解决方案方案简介针对商业综合体业态繁杂、系统零散不便管理的现状，结合各类综合体业务管理特征与业务需求,采用基于综合管理平台（iVMS-8700）的统一管理方案，融合网络高清、行为分析、人脸识别、车牌识别以及数据挖掘等技术，并结合综合体业务需求提供多种业务对接模式,最终实现资源的统一管理,提高管理效率，以及提升综合体终端客户的消费体验等，为系统投资带来最大效益。
背景与挑战随着城市建设步伐的加快，人们需要快节奏加以适应，综合体做为新型地产形态已渗透到社会发展中，逐渐成为城市建设的主力军。
一方面是快速的城市发展；另方面是高品质的生活追求，综合体根据人们的不同需求，以多种的组合形态满足城市发展.由于综合体业态复杂，项目建成后交付管理是一项头痛的事，通常会由多家管理公司或部门分区片进行管理。
直接导致安防管理界限不清，管理效率不高；内部多为公共场所,人流量庞大，对公共设施使用情况很难做到时实跟踪管理。
如何做到统一管理、实时在线监管,是综合体项目面临的一大难题。
综合体停车场等配套设施属各业态共享资源，通常会出现多种业态交叉管理的局面，如何高效使用有限资源，降低综合体运营成本；提升增值服务收入,是运营管理部门重点关注的问题。
项目建成后的数据深度挖掘，是未来增效管理的一大亮点.如何通过现有数据对设备的工作状态管理;紧急事件如何统一调度支援等多维度管理方式，将给相关管理部门带来全新的使用体验。
解决方案综合体建成后其参与者可归纳为三类人群，分别为投资者、消费者、运营管理人员.我们上述三类人群在项目中的关注点做如下梳理：投资者在综合体项目中，较为关注商铺价值商铺客流情况投资回报率消费者在综合体项目中，较为关注商品信息空车位情况店铺位置自己位置店内消费停车收费运营管理人员在综合体项目中，较为关注停车管理视频监控扶梯监管店租收费区域客流情况店铺托管根据上述不同人群关注视角的不同，我们可以梳理出其与综合体内各种业态的关系，如下图：在综合体的项目中，采用综合安防管理的思路建设,将会使项目中原本独立的系统进行融合，形成一套具有可预设联动预案的综合安防有机体,使整个系统真正实现“一体化、智能化”管理，加强内部的管理效率。
监控系统NVR解决方案目录一．方案设计概述 (3)二．方案设计 (3)三．系统功能介绍 (4)四．系统特性分析 (7)五．系统主要部件配置清单 (8)一．方案设计概述对于监控规模较小，但监控范围有一定覆盖区域的系统，建议用IP化监控方案来实现客户对监控易部署、易操作、易维护的需求。
本案为监控通道规模约为50-150路的系统设计。
以IP化前端，实现视频的采集和传输。
对于监控区域小、方位固定的场所用IP枪型摄像机；对于监控覆盖范围大、监控场景开阔的区域，用IP球机，实现广角、长距离监控。
在系统的存储部分，部署NVR(Network Video Recorder，网络视频录像机)产品，与IP前端接入相配套，通过IP网络，实现数据的接入和管理，提供监控点数据存储、转发、点播和下载服务。
二．方案设计针对以上的系统特征分析，我们推荐采用如下图所示的监控方案：整个监控系统分为前端视音频采集、报警信号采集，网络数据传输，控制中心监控信号预览、控制和存储，各监控管理点系统信息接入、处理等四个部分。
采用IP摄像机，实现监控点视音频、报警数据的接入。
根据场景特点不同及监控清晰度要求的不同，采用不同的形式的摄像机（枪型或球型）及不同分辨率的型号。
支持CIF、2CIF、DCIF、4CIF、VGA、SVGA、HD720P、UXGA、XVGA等不同分辨率的IP 摄像机和IP球机。
前端IP视频采集、压缩设备直接输出数字化视音频信号，通过IP网络传输到二层交换机上，通过本地局域网传输到NVR设备中，实现监控通道的录像管理。
在NVR设备上配置录像计划，实现数据存储，提供VOD点播服务，实现数据的本地和远程回放。
可由NVR直接输出模拟视频信号，实现监控通道上墙显示。
可连接客户端实现监控通道所有监控点的预览和NVR中的录像数据。
本案为监控通道规模约为50路的系统设计，以平均4CIF分辨率视频录像7天计算，其所需存储空间大小C=（2Mbps*3600*/8*24小时/1024）*7天*50路/1024=7.2TB。
