cad练习一_画直线

AutoCAD练习题10.1 习题1：定数等分画圆弧◆练习说明：◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）10.2 习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。

◆操作提示：⑴先画一个直径为35的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）10.3 习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。

◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）⑷使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）10.4 习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。

十二道cad练习题在计算机辅助设计（CAD）的领域中，练习题是提高技能的重要途径。

本文将介绍十二道CAD练习题，帮助读者熟悉CAD软件的基本操作和应用技巧。

练习题一：绘制一个简单的正方形在CAD软件中，绘制一个正方形是一个基本的操作。

通过选择线工具，绘制四个边长相等的线段，使它们两两垂直相交，从而形成一个正方形。

练习题二：绘制一个等边三角形在CAD软件中，绘制一个等边三角形需要使用直线工具和角度工具。

首先，绘制一个基准线段，然后使用角度工具设置60度的角度，再连接基准线段两端与该角度对应的点，即可形成一个等边三角形。

练习题三：绘制一个矩形与练习题一类似，绘制一个矩形需要使用线工具。

首先，绘制两个相交的直线段，然后选择直线工具的“延长”功能，将两个直线段延长至相交，从而形成一个矩形。

练习题四：绘制一个圆形在CAD软件中，绘制一个圆形可以使用圆工具。

选择圆工具，点击绘制圆心，再通过拖动鼠标绘制半径，即可形成一个圆形。

练习题五：绘制一个正五边形绘制一个正五边形需要使用直线工具和角度工具。

首先，绘制一个基准线段，然后使用角度工具设置定角为72度，再连接基准线段两端与该角度对应的点，即可形成一个正五边形。

练习题六：绘制一个梯形在CAD软件中，绘制一个梯形需要使用线工具。

首先，绘制两个不相交的直线段，然后选择直线工具的“延长”功能，将两个直线段延长至相交，从而形成一个梯形。

练习题七：绘制一个正六边形绘制一个正六边形与练习题五类似，只需将定角设置为60度即可。

练习题八：绘制一个菱形绘制一个菱形需要使用线工具。

首先，绘制两个相交的直线段，然后选择直线工具的“延长”功能，将两个直线段延长至相交，形成一个菱形。

练习题九：绘制一个星形绘制一个星形需要使用直线工具。

首先，绘制一个圆形，然后在圆周上选择一点，通过连接该点和圆心，再选择直线工具的“复制”功能，将线段依次延长至相邻点，即可形成一个星形。

练习题十：绘制一个螺旋线绘制一个螺旋线需要使用曲线工具。

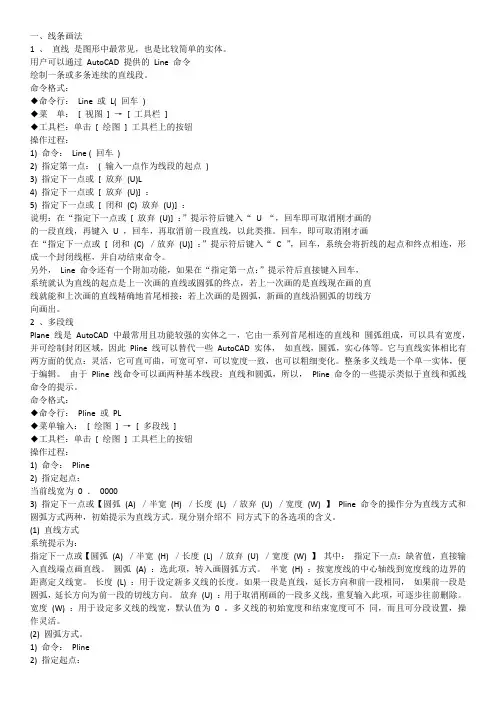

一、线条画法1 、直线是图形中最常见，也是比较简单的实体。

用户可以通过AutoCAD 提供的Line 命令绘制一条或多条连续的直线段。

命令格式：◆命令行：Line 或L( 回车)◆菜单：[ 视图] →[ 工具栏]◆工具栏：单击[ 绘图] 工具栏上的按钮操作过程：1) 命令：Line ( 回车)2) 指定第一点：( 输入一点作为线段的起点)3) 指定下一点或[ 放弃(U)L4) 指定下一点或[ 放弃(U)] ：5) 指定下一点或[ 闭和(C) 放弃(U)] ：说明：在“指定下一点或[ 放弃(U)] ：”提示符后键入“U “，回车即可取消刚才画的的一段直线，再键入U ，回车，再取消前一段直线，以此类推。

回车，即可取消刚才画在“指定下一点或[ 闭和(C) ／放弃(U)] ：”提示符后键入“ C ”，回车，系统会将折线的起点和终点相连，形成一个封闭线框，并自动结束命令。

另外，Line 命令还有一个附加功能，如果在“指定第一点：”提示符后直接键入回车，系统就认为直线的起点是上一次画的直线或圆弧的终点，若上一次画的是直线现在画的直线就能和上次画的直线精确地首尾相接：若上次画的是圆弧，新画的直线沿圆弧的切线方向画出。

2 、多段线Plane 线是AutoCAD 中最常用且功能较强的实体之一，它由一系列首尾相连的直线和圆弧组成，可以具有宽度，并可绘制封闭区域，因此Pline 线可以替代一些AutoCAD 实体，如直线，圆弧，实心体等。

它与直线实体相比有两方面的优点：灵活，它可直可曲，可宽可窄，可以宽度一致，也可以粗细变化。

整条多义线是一个单一实体，便于编辑。

由于Pline 线命令可以画两种基本线段：直线和圆弧，所以，Pline 命令的一些提示类似于直线和弧线命令的提示。

命令格式：◆命令行：Pline 或PL◆菜单输入：[ 绘图] →[ 多段线]◆工具栏：单击[ 绘图] 工具栏上的按钮操作过程：1) 命令：Pline2) 指定起点：当前线宽为0 ．00003) 指定下一点或【圆弧(A) ／半宽(H) ／长度(L) ／放弃(U) ／宽度(W) 】Pline 命令的操作分为直线方式和圆弧方式两种，初始提示为直线方式。

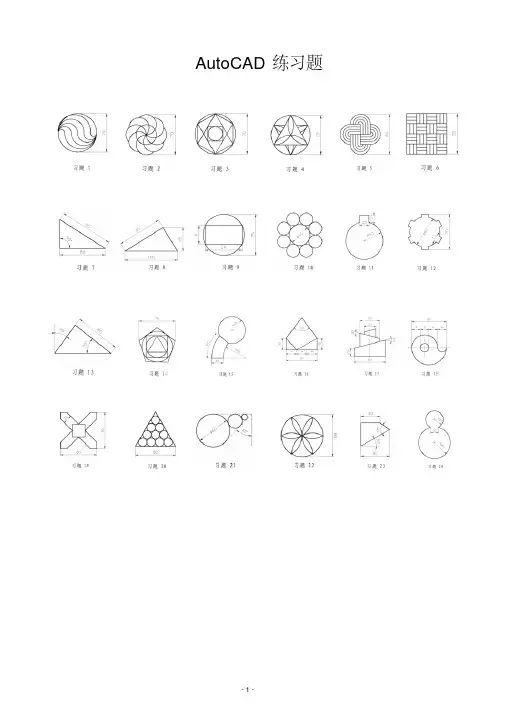

AutoCAD练习题习题1：定数等分画圆弧◆练习说明：1、此图中间为6等分，可使用定数等分命令分段；2、连续曲线可采用多段线的圆弧命令快速绘制。

◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。

◆操作提示：⑴先画一个直径为35的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。

◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）⑷使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。
