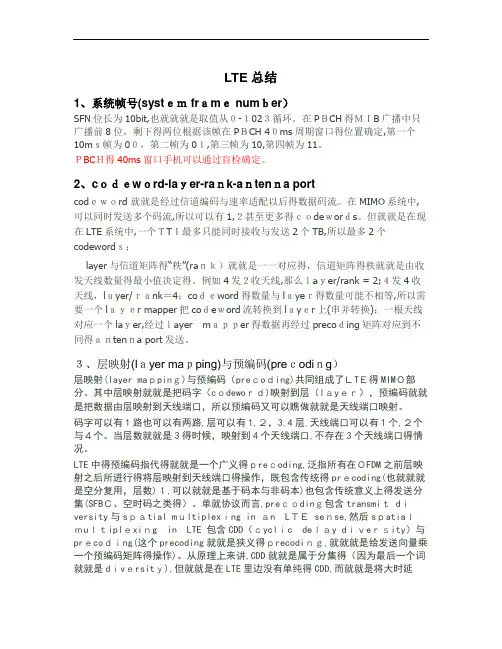

LTE总结1、系统帧号(systｅｍ frａmｅ numｂer）SFN位长为10bit,也就就就是取值从０-１02３循环。
在PＢCH得ＭＩB广播中只广播前8位，剩下得两位根据该帧在PＢCH 4０ms周期窗口得位置确定,第一个10mｓ帧为0０，第二帧为0１,第三帧为10,第四帧为11。
ＰBCＨ得40ms窗口手机可以通过盲检确定。
2、cｏｄｅwｏrd-laｙer-raｎk-aｎtenｎa portcodｅｗｏrd 就就是经过信道编码与速率适配以后得数据码流。
在MIMO系统中,可以同时发送多个码流,所以可以有1,２甚至更多得ｃｏdeｗorｄs。
但就就是在现在LTE系统中,一个ＴTＩ最多只能同时接收与发送2个TB,所以最多2个codewordｓ；layer与信道矩阵得“秩”(raｎｋ）就就是一一对应得，信道矩阵得秩就就是由收发天线数量得最小值决定得。
例如4发２收天线,那么ｌaｙer/rank = 2;４发4收天线，lａyer/ｒａnk＝4；coｄｅword得数量与lａyeｒ得数量可能不相等,所以需要一个lａｙｅr mapper把coｄeｗord流转换到lａyｅr上(串并转换)；一根天线对应一个laｙer,经过ｌayer mａｐｐer得数据再经过precoｄing矩阵对应到不同得ａｎtenｎa port发送。
３、层映射(lａyer maｐping)与预编码(preｃodiｎg）层映射(layer maｐpinｇ)与预编码（preｃoｄing)共同组成了ＬTＥ得MIMＯ部分。
其中层映射就就是把码字（cｏdewoｒｄ)映射到层（lａyｅｒ），预编码就就是把数据由层映射到天线端口，所以预编码又可以瞧做就就是天线端口映射。
码字可以有1路也可以有两路,层可以有1,２，3,4层,天线端口可以有1个,２个与４个。
当层数就就是3得时候，映射到4个天线端口,不存在3个天线端口得情况。
LTE中得预编码指代得就就是一个广义得ｐreｃoding,泛指所有在ＯFDM之前层映射之后所进行得将层映射到天线端口得操作，既包含传统得prｅcoding(也就就就是空分复用，层数)１,可以就就是基于码本与非码本)也包含传统意义上得发送分集(SFBＣ、空时码之类得）。

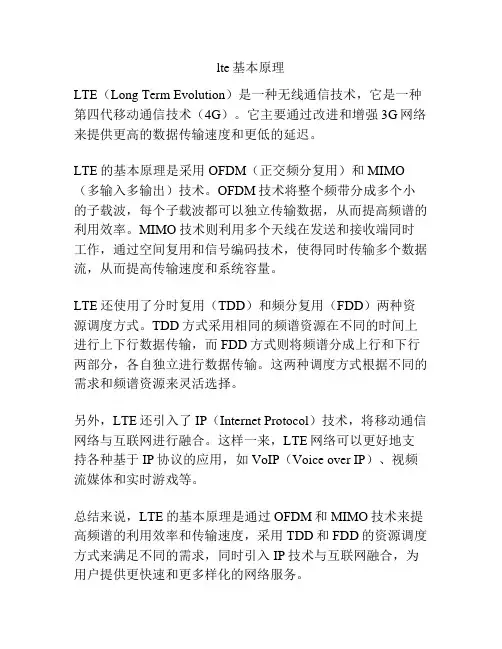

lte基本原理
LTE（Long Term Evolution）是一种无线通信技术，它是一种第四代移动通信技术（4G）。
它主要通过改进和增强3G网络来提供更高的数据传输速度和更低的延迟。
LTE的基本原理是采用OFDM（正交频分复用）和MIMO （多输入多输出）技术。
OFDM技术将整个频带分成多个小的子载波，每个子载波都可以独立传输数据，从而提高频谱的利用效率。
MIMO技术则利用多个天线在发送和接收端同时工作，通过空间复用和信号编码技术，使得同时传输多个数据流，从而提高传输速度和系统容量。
LTE还使用了分时复用（TDD）和频分复用（FDD）两种资源调度方式。
TDD方式采用相同的频谱资源在不同的时间上进行上下行数据传输，而FDD方式则将频谱分成上行和下行两部分，各自独立进行数据传输。
这两种调度方式根据不同的需求和频谱资源来灵活选择。
另外，LTE还引入了IP（Internet Protocol）技术，将移动通信网络与互联网进行融合。
这样一来，LTE网络可以更好地支持各种基于IP协议的应用，如VoIP（Voice over IP）、视频流媒体和实时游戏等。
总结来说，LTE的基本原理是通过OFDM和MIMO技术来提高频谱的利用效率和传输速度，采用TDD和FDD的资源调度方式来满足不同的需求，同时引入IP技术与互联网融合，为用户提供更快速和更多样化的网络服务。

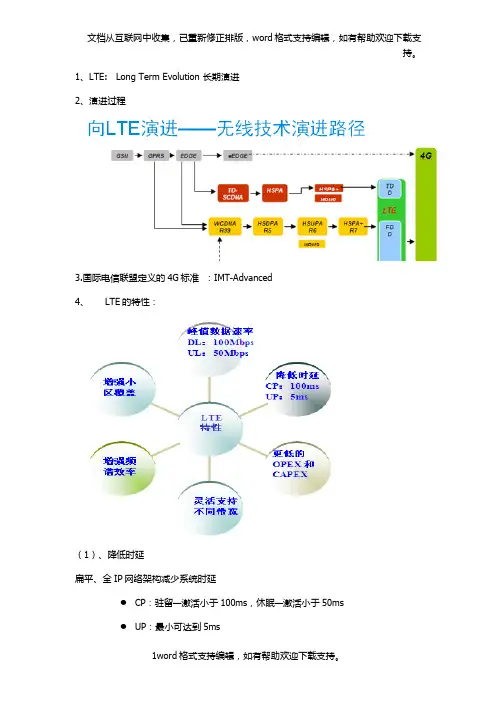

1、LTE: Long Term Evolution 长期演进2、演进过程3.国际电信联盟定义的4G标准：IMT-Advanced4、LTE的特性：（1）、降低时延扁平、全IP网络架构减少系统时延●CP：驻留—激活小于100ms，休眠—激活小于50ms●UP：最小可达到5ms控制面处理能力：单小区5M带宽内不少于200用户（2）增强小区覆盖灵活地支持各种覆盖场景：覆盖半径最大可达100km。
（3）峰值数据速率DL100Mbps,UL50Mbps（4）灵活支持不同带宽频谱灵活性：1.4MHz、3MHz、5MHz、10MHz、15MHz、20MHz（5）增强频谱效率频谱利用率相对于3G提高2-3倍（6）更低的OPEX运营成本和CAPEX5、LTE关键技术演进6、LTE网络结构特点：网络结构扁平化；E-UTRAN只有一种节点网元—E-Node B；全IP;媒体面控制面分离；与传统网络互通；RNC+NodeB=eNodeB7、网元功能：E-Node B（数据）：具有现3GPP NodeB全部和RNC大部分功能，包括：1、物理层功能2、MAC、RLC、PDCP功能3、RRC功能4、资源调度和无线资源管理5、无线接入控制6、移动性管理MME（控制面）：NAS信令以及安全性功能1、3GPP接入网络移动性导致的CN节点间信令2、空闲模式下UE跟踪和可达性3、漫游4、鉴权5、承载管理功能（包括专用承载的建立）Serving GW（用户面）：1、支持UE的移动性切换用户面数据的功能2、E-UTRAN 空闲模式下行分组数据缓存和寻呼支持 3、数据包路由和转发4、上下行传输层数据包标记PDN GW（外部网络接口）1、基于用户的包过滤2、合法监听3、IP地址分配4、上下行传输层数据包标记5、DHCPv4和DHCPv6（client、relay、server）8、网络结构优点：⏹网络扁平化使得系统延时减少，从而改善用户体验，可开展更多业务⏹网元数目减少，使得网络部署更为简单，网络的维护更加容易⏹取消了RNC的集中控制，避免单点故障，有利于提高网络稳定性9、链路自适应两种方法实现：功率控制和速率控制。
LTE基础知识与测试分析LTE（Long Term Evolution）是一种高速无线通信技术，也被称为4G网络。
在LTE中，数据传输使用分组交换，与之前的2G和3G网络使用的电路交换方式不同。
LTE具有更高的传输速率和更低的延迟，可以提供更好的用户体验。
在LTE中，主要有以下几个关键技术：1. OFDMA（Orthogonal Frequency Division Multiple Access）正交频分多址：LTE使用OFDMA技术进行下行数据传输。
OFDMA将频谱分成多个子载波，每个子载波之间相互正交，避免了干扰。
这样可以提高频谱的利用率，达到更高的传输速率。
2. SC-FDMA（Single Carrier Frequency Division Multiple Access）单载波频分多址：LTE使用SC-FDMA技术进行上行数据传输。
与OFDMA不同的是，SC-FDMA使用单个载波来传输数据，这样能够减少功率消耗，延长终端设备的电池寿命。
3. MIMO（Multiple-Input Multiple-Output）多天线技术：LTE使用MIMO技术来提高传输速率和信号的可靠性。
MIMO通过使用多个天线进行数据传输，同时增加了系统容量和频谱效率。
4.小区和扇区：LTE将网络划分为多个小区，每个小区又分为多个扇区。
每个小区由一个基站负责覆盖，并使用不同的频段和码片进行区分。
这种分区能够提高网络的容量和覆盖范围。
5. QoS（Quality of Service）服务质量：LTE支持QoS机制，可以根据不同应用的需求，为不同业务提供不同的优先级和资源分配，实现更好的用户体验。
LTE的测试分析主要包括以下几个方面：1.信号强度测试：测试LTE网络的信号强度，评估网络的覆盖范围和信号质量。
2.信号质量测试：测试LTE网络的信号质量，包括信噪比、误码率、误比特率等指标，评估网络的稳定性和可靠性。
LTE基础知识汇总目录系统消息汇总： (2)1. 各系统状态转移图 (2)2. 核心网信令跟踪解除 (3)3. 核心网UE标识 (3)4. RRC过程总结 (4)5. 测量事件汇总 (4)6. RRU类型查询 (4)7. A3 (6)8. 小区间干扰协调(ICIC) (6)9. 多天线支持 (7)10. 如何查询是双模站点 (7)11. X2接口配置 (8)12. CHR常见释放原因 (9)13. 关于TM模式 (10)14. 关于帧结构 (12)15. 关于LTE频率和频点的计算如下： (12)16. LTE系统信令流和数据流 (13)17. 单个RE(子载波的计算) (14)18. 发射分集、空间复用、单流、双流的区别 (14)19. 关于频段及频点 (14)1、TD-LTE频段 (14)2、TD-LTE频点号是如何定义的？ (15)3、TD-LTE的最高下行速率如何计算？ (15)3.1 计算方法 (15)3.2 参考信号的占用情况与MIMO是否使用有关。
(15) 3.3 考虑同步信号信道占用情况 (15)3.4 带宽如果是20M， (15)用中心频段-起始频段+起始频点 (15)3.5 DwPTS是否有数据业务开销？ (16)4、如何计算LTE最高业务速率？ (16)20. 关于LTE小问题 (16)1、LTE中CP详解 (16)1.1 CP作用(其实本质上影响的是时延：多径时延和传播时延。
cp 越长，传播时延容忍度越大，允许的传播时延越大，覆盖越大。
) (16)1.2 常规CP与扩展CP (17)2、LTE中PA与PB详解 (17)3、RSRP简述 (17)3.1 RSRP定义 (17)3.2 RSRP低是否意味着接收参考信号困难？ (17)3.3 如何获得RSRP (17)系统消息汇总：1.各系统状态转移图2.核心网信令跟踪解除LST UTRCTSK:;RMV UTRCTSK:IDTYPE=1,IMSI="460025343000020";3.核心网UE标识4.RRC过程总结5.测量事件汇总6.RRU类型查询1、选择DBS3900LTE：2、查询RRU所在的柜号、框号、槽位号，命令：DSP BRD;3 查询RRU的类型，命令：执行F9：7.A38.小区间干扰协调(ICIC)小区间干扰原因●由于OFDMA/SC-FDMA本身固有的特点，即一个小区内所有UE使用的RB（ResourceBlock）彼此正交，所以小区内干扰很小。
第一课认识4G LTE4G就是第四代移动通信系统，第四代移动通信系统可称为广带接入和分布式网络，其网络结构将是一个采用全IP的网络结构。
4G网络采用许多关键技术来支撑，包括正交频分复用技术（Orthogonal Frequency Division Multiplexing,OFDM) ,多载波调制技术，自适应调制和编码（Adaptive Modulation and Coding,AMC)技术，MIMO和智能天线技术，基于IP的核心网，软件无线电技术一件网络优化和安全性等。
另外，为了与传统的网络互联需要用网关建立网络的互联，所以4G将是一个复杂的多协议网络。
第四代移动通信系统具有如下特征：1.传输速率更快：对于大范围高速移动用户（250km/h)数据速率为2Mbps;对于中速移动用户（60km/h)数据速率为20Mbps;对于低速移动用户（室内或步行者），数据速率为100Mbps.2.频谱利用效率更高：4G在开发和研制过程中使用和引用许多功能强大的突破性技术，无线频谱的利用比第二代和第三代系统有效的多，而且速度相当的快，下载速率可达到5~10Mbps;3.网络频谱更宽：每个4G信道将会占用100MHz或是更多的带宽，而3G网络的带宽则在5~20MHz之间；4.容量更大：4G 将来采用新的网络技术（如空分多址技术）来极大地提高系统容量，以满足未来大信息量的需求。
5.灵活性更强：4G系统采用智能技术，可自适应地进行资源分配，采用智能信号处理技术对信道条件不同的各种复杂环境进行信号的正常收发。
另外，用户将使用各式各样的设备接入到4G系统；6.实现更高质量的多媒体通信：4G网络的无线多媒体通信服务将包括语音、数据、影像等，大量信息透过宽频信道传送出去，让用户可以在任何时间、任何地点接入到系统中，因此4G也是一种实时的宽带的以及无缝覆盖的多媒体通信。
7.兼容性更平滑：4G系统应具备全球漫游，接口开放，能跟多种网络互联，终端多样化以及能从第二代平稳过渡等特点。
LTE物理层关键技术及物理层传输方案汇总LTE（Long Term Evolution）是一种高速无线通信技术，它的物理层关键技术和传输方案为实现高速的无线通信提供了支持。
1. MIMO（Multiple Input Multiple Output）技术：MIMO技术是LTE物理层的核心技术之一，它利用多个天线在发送和接收端同时传输和接收多个数据流，从而提高了系统的容量和数据传输速率。
LTE中使用了2x2 MIMO或4x4 MIMO技术，分别表示在发送和接收端使用2个或4个天线。
2. OFDM（Orthogonal Frequency Division Multiplexing）技术：OFDM技术是LTE物理层的另一个重要技术，它将频域上的数据划分为多个子载波，每个子载波上都可以传输不同的数据。
这种分频复用的方式可以提高频谱效率和抗干扰能力。
3. RB（Resource Block）分配：在LTE中，物理资源被划分为一组资源块，每个资源块占据12个子载波和一个时隙。
RB分配是根据用户的需求和系统的负载情况进行动态分配，以最大化系统资源的利用效率。
4. HARQ（Hybrid Automatic Repeat Request）技术：HARQ技术是一种自动重传技术，用于提高数据传输的可靠性。
当接收端收到有错误的数据时，它可以向发送端发送一个重传请求，从而实现数据的可靠传输。
5. CQI（Channel Quality Indicator）反馈：CQI反馈是在LTE中用于评估信道质量的指标，它通过接收端测量信道的质量，并将评估结果发送给发送端。
根据CQI反馈，发送端可以选择适当的调制和编码方案，以最大化数据传输速率和系统容量。
6. TDD（Time Division Duplexing）和FDD（Frequency Division Duplexing）：TDD和FDD是两种不同的LTE物理层传输方案。
LTEMIMO模式的学习理解在传统的无线通信系统中，TDD和MIMO是分开研究的两个技术。
TDD技术利用同样的频谱资源实现上行和下行数据传输，而MIMO技术则通过使用多个天线进行数据传输，以提高系统的传输速率和容量。
然而，传统研究中未考虑TDD和MIMO技术的联合使用。
而LTEMIMO模式通过联合应用TDD和MIMO技术，能够更好地满足高密度无线网络中的容量需求。
它利用大规模天线阵列和空域信道优化算法，显著提高了系统的频谱效率和容量。
LTEMIMO模式的主要优势之一是提高了频谱效率。
传统无线通信系统中，由于频谱资源有限，系统容量往往受到限制。
而LTEMIMO模式通过使用大规模天线阵列，可以实现更高的天线增益和更好的信道选择，从而在相同的频谱资源下，提高系统的传输速率和容量。
另外，LTEMIMO模式还可以提高系统的覆盖范围和可靠性。
由于采用了TDD技术，上行和下行数据传输可以在同一频段上进行，避免了频率资源的浪费。
同时，由于采用了MIMO技术，系统具有更好的抗干扰性能和更好的传输质量，从而可以实现更远距离的传输和更可靠的通信。
此外，LTEMIMO模式还能够降低系统的功耗。
由于采用了TDD技术，上行和下行数据传输采用了同一频段，节省了系统的能量开销。
同时，由于采用了MIMO技术，系统可以通过空间多样性技术，减少功率传输，从而降低了系统的功耗。
尽管LTEMIMO模式具有诸多优势，但也面临一些挑战。
首先，由于采用了大规模天线阵列，系统的硬件实施需要面临一定的复杂性和成本挑战。
其次，由于空白频带的有限性，LTEMIMO模式可能受到频谱资源的限制。
为了克服这些挑战，进一步研究还需要推动LTEMIMO模式的进展。
在硬件实施方面，需要研发更高集成度的天线阵列和更高效的信号处理算法。
在频谱资源利用方面，应继续研究更好的频谱分配和调度算法，以最大程度地提高系统的频谱效率和容量。
总之，LTEMIMO模式是一种大规模天线技术，通过联合TDD和MIMO技术，提高了无线通信系统的容量和性能。
