2018年高考物理大二轮专题复习考前特训：实验题标准练(三)(含答案)

实验题标准练(一)满分15分,实战模拟,15分钟拿下高考实验题高分!1.(5分)如图所示,“探究力做功与物体速度变化”的实验装置放置在水平桌面上,两块磁铁分别安装于力传感器和小车对应位置,且同性磁极相对,两挡光片宽均为1cm。

世纪金榜导学号49294269(1)让小车向力传感器方向运动,挡光片a经过光电门传感器时测得此时小车速度v0,同时触发力传感器以及位移传感器工作,磁场力对小车做(选填“正”或“负”)功,挡光片b(a、b间距为5cm)经过光电门时再次测得此时小车的速度v t,同时触发传感器停止工作。

(2)计算机上显示出F-s图象,图象中的即为此过程变力做功W。

(3)某同学测得小车及车上传感器、磁铁等总质量m=0.180kg,v0=0.341m/s, v t=0.301m/s,则小车动能的变化量ΔE k= J(保留两位有效数字),他选取如图所示的选择区域后,计算机自动计算出变力做功W,发现W与ΔE k相差较大,其主要原因是。

【解析】(1)磁铁同性磁极相对,则表现为斥力,磁场力对小车做负功。

(2)功的定义式W=Fscosα,则功对应图象包围的面积。

(3)ΔE k=m-m=-0.0023J,此过程存在各种阻力,位移越大阻力做功越多,误差就越大,所以原因是选取的区域过大。

答案:(1)负(2)图线包围的面积(3)-0.0023 选择区域过大2.(10分)实验室备有下列器材:电流表一个:量程为0～100mA,内阻未知;电阻箱R一个:阻值范围0～999.9Ω;未知电阻R x一个;干电池一节:电动势E =1.5V;开关一个,红黑表笔各一支,导线若干。

(1)某同学利用以上器材测量未知电阻R x的阻值:他先将干电池、电流表、电阻箱和开关用导线串联,将电阻箱调至最大,闭合开关,调节电阻箱的阻值为R1=17.5Ω,读出此时电流表示数I1=75.0mA,再将未知电阻串联接入电路,保持电阻箱的阻值不变,电流表的指针如图甲所示,则未知电阻的阻值为R x=Ω。

实验题18分强化练(一)(对应学生用书第160页)(建议用时：10分钟)1．(8分)如图1所示是三个涉及纸带和打点计时器的实验装置图．图1(1)如图1三个实验装置中，摩擦力对实验结果没有影响的是________(选“A”或“B”或“C”)．A．甲B．乙C．丙(2)若某同学实验时所用的电源如图2甲所示，则打点计时器应选图2乙中的________(选“A”或“B”)．甲乙图2(3)如果操作都正确，则通过装置________(选填“甲”、“乙”或者“丙”)可打出图3中的纸带________(选填“①”或者“②”)图3【解析】(1)在匀变速直线运动的实验中，受到的拉力恒定，摩擦力也恒定，那么物体受到的合力恒定，对实验没有影响，在研究功和速度的关系的实验中，每次实验时受到的拉力加倍，但是摩擦力不加倍，对实验会产生影响，在研究加速度与力、质量的关系的实验中，改变车的拉力时，摩擦力不变，对实验的计算会产生影响，所以没有影响的是A．(2)由于电源是学生电源，电磁打点计时器的电压为4～6 V，所以要选择电磁打点计时器，故选B；(3)分析纸带可以得到，纸带①中两点间的距离逐渐增大，说明是加速运动，可能是甲图、也可能是丙图的实验结果．纸带②中后面两点间的距离相等，说明是匀速运动，实验纸带②应该是研究功和速度的关系的实验中得到的，即乙．所以通过装置乙可以得到纸带②．【答案】(1)A(2)B(3)乙②2．(10分)(1)某同学用多用电表的欧姆挡来测量电压表的内阻，如图4甲所示．先将选择开关旋至倍率“×100”挡，红、黑表笔短接调零后进行测量，红表笔应接电压表的________接线柱(选填“＋”或“－”)，测量结果如图乙所示，电压表的电阻为________Ω．甲乙图4(2)该同学要测量一节干电池的电动势和内阻，有以下器材可供选择：A．电流表(0～0．6 A～3 A)B．电压表(0～3 V)C．滑动变阻器R(0～15 Ω，5 A)D．滑动变阻器R′(0～50 Ω，1 A)E．定值电阻R0为1 ΩF．开关S及导线若干丙丁图5本次实验的原理图如图5丙，则滑动变阻器应选______(填器材前的字母序号)．按照原理图连接好线路后进行测量，测得数据如下表所示．________．现将上述器材的连线略加改动就可使电压表的示数变化更明显，请在图5丁中按改动后的原理图完成连线．【解析】(1)用多用电表的欧姆挡时内部电源被接通，且黑表笔接内部电源的正极，即电流从欧姆表的黑表笔流出，从电压表的正极流入，则红表笔接电压表的负极．欧姆表表盘示数为40，选择开关旋到“×100”挡，即倍率为100，则最后读数为：100×40 Ω＝4 000 Ω(2)待测电阻的电阻值比较大，为了能有效控制电路，并且能方便实验操作，滑动变阻器应选小电阻C；路端电压随电路电流的增大而减小，由表中实验数据可知，实验时电压表示数变化太小，这是由于电源内阻太小造成的；为使电压表示数变化明显，可以把定值电阻与电源串联组成等效电源，这样可以增大电源内阻，使电压表示数变化明显，电路图如图所示：【答案】(1)－ 4 000(2)C电源的内阻太小电路图如解析图所示实验题18分强化练(二)(对应学生用书第160页)(建议用时：10分钟)1．(8分)如图1所示，某同学在做“探究功与速度变化的关系”的实验．当小车在1条橡皮筋的作用下沿木板滑行时，橡皮筋对小车做的功记为W．当用2条、3条…橡皮筋重复实验时，设法使每次实验中橡皮筋所做的功分别为2W、3W…．图1(1)图中电火花计时器的工作电压是________V的交流电．(2)实验室提供的器材如下：长木板、小车、橡皮筋、打点计时器、纸带、电源等，还缺少的测量工具是________．(3)图中小车上有一固定小立柱，如图1给出了4种橡皮筋与小立柱的套接方式，为减小实验误差，你认为最合理的套接方式是______________________．(4)在正确操作的情况下，某次所打的纸带如图2所示．打在纸带上的点并不都是均匀的，为了测量橡皮筋做功后小车获得的速度，应选用纸带的________部分进行测量(根据纸带中字母回答)，小车获得的速度是________ m/s．(结果保留两位有效数字)图2【解析】(1)电火花计时器的工作电压是220 V的交流电．(2)处理实验数据时需要测量两计数点间的距离，因此还需要的器材是：刻度尺．(3)由图示可知，橡皮筋最合理的套接方式是A，以A的方式套接释放小车后，橡皮筋不会影响小车的运动．(4)由图示纸带可知，GJ部分两点间的距离相等，小车做匀速直线运动，应选用的纸带是GJ部分；小车获得的速度v＝xt＝0．013 00．02m/s＝0．65 m/s．【答案】(1)220(2)刻度尺(3)A(4)GJ0．652．(10分)小王和小李两同学分别用电阻箱、电压表测量不同电源的电动势和内阻．(1)小王所测电源的内电阻r1较小，因此他在电路中接入了一个阻值为2．0 Ω的定值电阻R0，所用电路如图3所示．图3①请用笔画线代替导线将图4所示器材连接成完整的实验电路图4②闭合开关S，调整电阻箱的阻值R，读出电压表相应的示数U，得到了一组U、R数据．为了比较准确地得出实验结论，小王同学准备用直线图象来处理实验数据，图象的纵坐标表示电压表读数U，则图象的横坐标表示的物理量应该是________．(2)小李同学所测电源的电动势E2约为9 V，内阻r2为35～55 Ω，允许通过的最大电流为50 mA．小李同学所用电路如图5所示，图中电阻箱R的阻值范围为0～9 999 Ω．图5①电路中R 0为保护电阻．实验室中备有以下几种规格的定值电阻，本实验中应选用________．A ．20 Ω，125 mAB ．50 Ω，20 mAC ．150 Ω，60 mAD ．1 500 Ω，5 mA②实验中通过调节电阻箱的阻值，记录电阻箱的阻值R 及相应的电压表的示数U ，根据测得的多组数据，作出1U -1R ＋R 0图线，图线的纵轴截距为a ，图线的斜率为b ，则电源的电动势E 2＝________，内阻r 2＝________．【解析】 (1)①根据电路图，实物图连接如图所示：②根据欧姆定律可知：E 1＝U ＋U R (R 0＋r 1)，可得U ＝E 1－U R (R 0＋r 1)，故横坐标为U R ．(2)①电路最小总电阻约为R min ＝90．05Ω＝180 Ω，为保护电路安全，保护电阻应选C ；②在闭合电路中，电源电动势为E 2＝U ＋Ir 2＝U ＋U R 0＋Rr 2，则1U ＝r 2E 2 ·1R ＋R 0＋1E 2，则1U -1R ＋R 0图象是直线，截距a ＝1E 2，得E 2＝1a ，斜率b ＝r 2E 2，得r 2＝b a ．【答案】 (1) ①见解析 ②U R (2) ① C ②1a b a实验题18分强化练(三)(对应学生用书第161页)(建议用时：10分钟)1．(8分)在“测定电源电动势和内阻”的实验中，实验室仅提供下列实验器材：A．两节旧干电池，每节电动势约1．5 VB．直流电压表V l、V2，量程均为0～3 V，内阻约3 kΩC．电流表，量程0～0．6 A，内阻小于1 ΩD．定值电阻R0，阻值2 ΩE．滑动变阻器R，最大阻值15 ΩF．导线和开关若干甲乙丙丁图1(1)请根据连接的实物图1甲，在图乙虚线框中画出对应的电路图；(2)根据图甲电路进行实验，测得多组U、I数据，作出U-I图象，求出电动势和内阻的值均小于真实值，其产生误差的原因是____________________．(3)实验过程中，由于电流表发生了故障，某同学又设计了图丙所示的电路测定电源的电动势和内阻，实验中移动滑动变阻器触头，记录V1和V2的值如表所示，用测出的数据在图丁中绘出U1-U2图线．(4)．(结果保留两位有效数字)【导学号：17214266】【解析】(1)根据实物图可得出对应的原理图如图所示；甲(2)由图可知，电流表不是测干路电流，原因是电压表的分流造成的；(3)根据表中数据采用描点法可得出对应的图象如图所示；丁(4)由闭合电路欧姆定律可知，E ＝U 2＋U 2－U 1R 0r ，整理得：U 1＝R 0＋r r U 2－E R 0r ，当U 2＝1．60 V 时，U 1＝0．80 V ；当U 2＝2．24 V 时，U 1＝1．87 V ；代入解得：E ＝3．0 V ，r ＝3．0 Ω．【答案】 (1)见解析 (2)电压表分流 (3)见解析(4)3．0 3．02．(10分)某高一同学寒假时，在教材中查到木质材料与金属材料间的动摩擦因数为0．2，为了验证这个数据，他设计了一个实验方案，如图2所示，图中长铝合金板水平固定．【导学号：17214266】图2(1)下列哪些操作是必要的________．A ．调整定滑轮高度，使细绳与水平铝合金板平行B．将铝合金板垫起一个角度C．选尽量光滑的滑轮D．砝码的质量远小于木块的质量(2)图3为木块在水平铝合金板上带动纸带运动时打出的一条纸带，测量数据如图所示，则木块加速度大小a＝________m/s2(电火花计时器接在频率为50 Hz的交流电源，结果保留2位有效数字)．图3(3)该同学在实验报告中，将测量原理写为：根据mg－μMg＝Ma，所以μ＝mg－MaMg．其中M为木块的质量，m为砝码盘和砝码的总质量，a为木块的加速度，重力加速度为g．判断该同学的做法是否正确，如不正确，请说明原因：________________________．(4)若m＝70 g，M＝100 g，则可测得μ＝________(g取9．8 m/s2，保留2位有效数字)．【解析】(1)实验过程中，电火花计时器应接在频率为50 Hz的交流电源上，调整定滑轮高度，使细线与铝合金板平行，同时选尽量光滑的滑轮，这样摩擦阻力只有木块与铝合金板之间的摩擦力，故选项A、C正确．(2)据推论公式Δx＝aT2，得：a＝x6＋x5＋x4－(x3＋x2＋x1)9T2＝0．066 6＋0．061 8＋0．056 9－0．052 2－0．047 3－0．042 59×0．042m/s2＝3．0 m/s2．(3)不正确．因加速过程中细绳对木块的拉力小于mg．正确的做法应是：对M、m组成的系统，由牛顿第二定律得：mg－μMg＝(M＋m)a，解得：μ＝mg－(m＋M)aMg．(4)将m＝70 g＝0．070 kg，M＝100 g＝0．1 kg，a＝3．0 m/s2带入μ＝mg－(m＋M)aMg，整理可以得到：μ＝0．18．【答案】(1)AC(2)3．0(3)见解析(4)0．18实验题18分强化练(四)(对应学生用书第162页)(建议用时：10分钟)1．(8分)为了探究加速度与力的关系，使用如图1所示的气垫导轨装置进行实验．其中G1、G2为两个光电门，当滑块通过G1、G2光电门时，光束被遮挡的时间t1、t2都可以被测量并记录，滑块连同上面固定的条形挡光片的总质量为M，挡光片宽度为D，光电门间距离为x，牵引砝码的质量为m．实验开始应先调节气垫导轨下面的螺钉，使气垫导轨水平．回答下列问题：(1)若取细绳牵引滑块的拉力T＝mg，测得滑块质量M＝0．2 kg，改变m的值，进行多次实验，以下m的取值不合适的一个是________．A．m1＝5 g B．m2＝15 gC．m3＝20 g D．m4＝200 g(2)在此实验中，需要测得每一个牵引力对应的加速度，其中求得的加速度的表达式为a＝________(用t1、t2、D、x表示)．(3)以小车和牵引砝码为研究对象，小车质量M一定，改变牵引砝码的质量m，根据实验数据描绘的小车加速度a与牵引砝码的质量m之间的实验关系图象．能正确反映1a-1m关系的是图中的________．图1A B C D【解析】(1)在实验中，认为m的重力等于滑块所受的合力，所以m的质量应远小于M 的质量，故D 不合适．本题选不合适的，故选 D ．(2)滑块经过光电门的速度v 2＝D t 2，v 1＝D t 1， 则根据据v 22－v 21＝2ax ，得a ＝⎝ ⎛⎭⎪⎫D t 22－⎝ ⎛⎭⎪⎫D t 122x． (3)根据牛顿第二定律，则有a ＝mg M ＋m，则1a ＝M ＋m mg ＝M g ·1m ＋1g ，所以1a -1m 图象是一条倾斜的直线，且在纵轴上有截距，故C 正确．【答案】 (1)D (2)⎝ ⎛⎭⎪⎫D t 22－⎝ ⎛⎭⎪⎫D t 122x(3)C 2．(10分)为了测量阻值范围在200～300 Ω之间的电阻R x 的阻值，实验室提供了如下器材：A ．电阻箱R (阻值范围0～999．9 Ω)B ．毫安表(量程0～3 mA ，内阻约100 Ω)C ．直流电源(电动势约3V ，内阻不计)D ．两个单刀单掷开关，导线足量(1)甲同学根据实验目的和提供的实验器材设计出如图2甲所示的实验电路，设计的操作步骤如下．甲 乙图2①按电路图连好电路，闭合开关S 1，记下毫安表的读数．②断开S 1，闭合开关S 2，调节电阻箱R 的阻值，使毫安表的读数和①中相同，记下此时电阻箱的示数R 1．假设该同学的设计合理，则待测电阻R x ＝________．(2)乙同学根据实验目的和提供的实验器材设计出如图乙所示的实验电路，设计的操作步骤如下．①按电路图连好电路，将R调到最大，然后闭合S1、S2，调节R，使毫安表达到满偏，记下此时电阻箱的示数R2．②断开S2，调节R，仍使毫安表满偏，记下此时电阻箱的示数R3．假设该同学的设计合理，则待测电阻R x＝________．(3)上述两位同学的设计中有一位是不合理的，不合理的是________，理由________________________．【解析】(1)根据甲同学的实验电路，该同学采用了等效替代法，故待测电阻R x＝R1；(2)根据乙同学的实验步骤可知：R2＝R3＋R x，则R x＝R2－R3；(3)甲电路中，开关接通后，电流表的读数最小为I＝ER x＝3300A＝10 mA，已超过了电流表的量程，故此设计不合理．【答案】(1)R1(2)R2－R3(3)甲电流表超程。

计算题标准练(一)24．(12分)(2017·湖北省七市联考)如图1所示，光滑平行金属导轨的水平部分处于竖直向下的B ＝4 T 的匀强磁场中，两导轨间距为L ＝0.5 m ，轨道足够长．金属棒a 和b 的质量都为m ＝1 kg ，接入电路的有效电阻R a ＝R b ＝1 Ω.b 棒静止于轨道水平部分，现将a 棒从h ＝80 cm 高处自静止沿弧形轨道下滑，通过C 点进入轨道的水平部分，已知两棒在运动过程中始终保持与导轨垂直，且两棒始终不相碰．求：(已知重力加速度g ＝10 m/s 2)图1(1)a 、b 两棒的最终速度大小；(2)整个过程中b 棒中产生的焦耳热．答案 (1)2 m/s 2 m/s (2)2 J解析 (1)设a 棒下滑至C 点时的速度为v 0，则由动能定理得，mgh ＝12mv 02－0，a 、b 两棒，此后两棒一起做匀速直线运动Q b 棒中产生的焦耳热Q b ＝2Q ，联立解得：Q b ＝2 J.25．(20分)(2017·四川绵阳市二诊)如图2所示，光滑水平面上固定竖直挡板MN ，放有长木板P ，P 左端与MN 间距离为d ，P 右端放置小物块K ，P 、K 的质量均为m ，P 与K 间的动摩擦因数为μ.现给小物块K 保持施加水平向左的恒定外力，其大小等于P 与K 间的滑动摩擦力的二分之一，P 、K 一起向左运动，直到P 与竖直挡板MN 相碰，碰撞的时间极短，碰撞前后瞬间P 的速度大小相等，方向相反，小物块K 始终在长木板P 上．重力加速度为g .图2(1)经过多长时间长木板P 与竖直挡板MN 发生第一次碰撞；(2)从外力作用在小物块K 到长木板P 第一次与竖直挡板MN 碰撞后向右运动到最远的过程，求P 、K 间因摩擦产生的热量；(3)为使小物块K 不与竖直挡板MN 碰撞，求木板P 长度的最小值．答案 (1)22d μg (2)58μmgd (3)d 解析 (1)P 、K 在外力F 作用下一起向左运动，设加速度为a ，经过时间t 长木板P 与竖直挡板MN 发生第一次碰撞， 则F ＝12μmg ，F ＝2ma ，d ＝12at 2， 解得a ＝14μg ，t ＝22d μg(2)设P 与竖直挡板MN 发生第一次碰撞前速度大小为v 1，则v 1＝at碰撞之后，P 向右以v 1为初速度做匀减速运动，设加速度大小为a 1，经过时间t 1速度减为零，通过的距离为x 1，此时P 向右运动到最远；K 向左以v 1为初速度做匀减速运动，设加速度大，v ，t 1＝d2μg ，x 1＝14d ，x 2＝38d ， x ，P 、K 间因摩擦产生的热量为Q ，可得： x (3)小物块K 对地先向左做匀加速运动，后向左做匀减速运动，如此交替进行，始终向左运动．小物块K 对木板P 先相对静止，后相对向左滑动，交替进行；木板P 与竖直挡板MN 碰撞后先向右做匀减速运动，后向左做匀加速运动再与小物块K 相对静止，同时向左做匀加速运动，直到与竖直挡板MN 碰撞，与竖直挡板MN 碰撞前的速度一次比一次小， 最后，当P 、K 与竖直挡板MN 碰撞前速度均为零时，由于F ＝12μmg ，小物块K 将不再运动，若K 刚好到达长木板P 的左端，此种情况木板P 长度最小．对P 、K 整个运动过程，由能量守恒定律有：F(d＋L)＝μmgL，解得L＝d.。

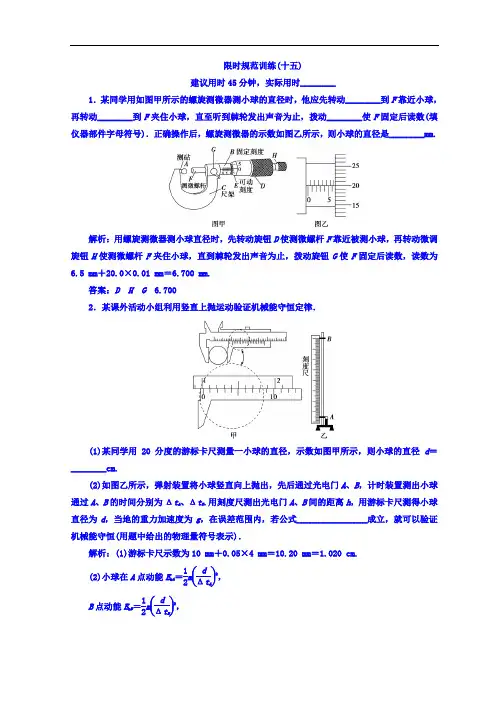

限时规范训练(十五)建议用时45分钟，实际用时________1．某同学用如图甲所示的螺旋测微器测小球的直径时，他应先转动________到F 靠近小球，再转动________到F 夹住小球，直至听到棘轮发出声音为止，拨动________使F 固定后读数(填仪器部件字母符号)．正确操作后，螺旋测微器的示数如图乙所示，则小球的直径是________mm.解析：用螺旋测微器测小球直径时，先转动旋钮D 使测微螺杆F 靠近被测小球，再转动微调旋钮H 使测微螺杆F 夹住小球，直到棘轮发出声音为止，拨动旋钮G 使F 固定后读数，读数为6.5 mm ＋20.0×0.01 mm＝6.700 mm.答案：D H G 6.7002．某课外活动小组利用竖直上抛运动验证机械能守恒定律．(1)某同学用20分度的游标卡尺测量一小球的直径，示数如图甲所示，则小球的直径d ＝________cm.(2)如图乙所示，弹射装置将小球竖直向上抛出，先后通过光电门A 、B ，计时装置测出小球通过A 、B 的时间分别为Δt A 、Δt B .用刻度尺测出光电门A 、B 间的距离h ，用游标卡尺测得小球直径为d ，当地的重力加速度为g ，在误差范围内，若公式________________成立，就可以验证机械能守恒(用题中给出的物理量符号表示)．解析：(1)游标卡尺示数为10 mm ＋0.05×4 mm＝10.20 mm ＝1.020 cm. (2)小球在A 点动能E k A ＝12m ⎝ ⎛⎭⎪⎫d Δt A 2，B 点动能E k B ＝12m ⎝⎛⎭⎪⎫d Δt B 2，动能减少量：ΔE k ＝E k A －E k B ＝12m ⎣⎢⎡⎦⎥⎤⎝ ⎛⎭⎪⎫d Δt A 2－⎝ ⎛⎭⎪⎫d Δt B 2，小球由A 到B 重力势能增加量ΔE p ＝mgh ， 在误差允许范围内，若满足ΔE k ＝ΔE p ，即⎝ ⎛⎭⎪⎫d Δt A 2－⎝ ⎛⎭⎪⎫d Δt B 2＝2gh ，就可以验证机械能守恒． 答案：(1)1.020 (2)⎝ ⎛⎭⎪⎫d Δt A 2－⎝ ⎛⎭⎪⎫d Δt B 2＝2gh3．(2016·高考四川卷)用如图所示的装置测量弹簧的弹性势能．将弹簧放置在水平气垫导轨上，左端固定，右端在O 点；在O 点右侧的B 、C 位置各安装一个光电门，计时器(图中未画出)与两个光电门相连．先用米尺测得B 、C 两点间距离s ，再用带有遮光片的滑块压缩弹簧到某位置A ，静止释放，计时器显示遮光片从B 到C 所用的时间t ，用米尺测量A 、O 之间的距离x .(1)计算滑块离开弹簧时速度大小的表达式是________． (2)为求出弹簧的弹性势能，还需要测量________． A ．弹簧原长 B ．当地重力加速度 C ．滑块(含遮光片)的质量(3)增大A 、O 之间的距离x ，计时器显示时间t 将________． A ．增大 B ．减小C ．不变解析：(1)滑块离开弹簧后做匀速直线运动，故滑块的速率v ＝s t.(2)根据功能关系，弹簧的弹性势能E p ＝12mv 2，所以要求弹性势能，还需要测得滑块的质量，故选项C 正确．(3)弹簧的形变量越大，弹性势能越大，滑块离开弹簧时的速度越大，滑块从B 运动到C 的时间越短，故x 增大时，计时器显示时间t 将变小，故选项B 正确．答案：(1)v ＝s t(2)C (3)B4．如图甲所示是一种新的短途代步工具——电动平衡车，被称为站着骑的电动车，其最大速度可达20 km/h ，某同学为测量一电动平衡车在平直水泥路面上受到的阻力情况，设计了下述实验：将输液用的500 mL 塑料瓶装适量水后，连同输液管一起绑在平衡车的护手上，调节输液管的滴水速度，某滴水刚落地开始计时，从下一滴水开始依次计数为1、2、3…，当第50滴水刚好落地时停止计时，测得时间为25.0 s ，该同学骑上平衡车后，先加速到某一速度，然后关闭动力，让平衡车沿着直线滑行，如图乙所示是某次实验中在水泥路面上的部分水滴及测出的间距值(左侧是起点，单位：m)，已知当地重力加速度g 取9.8 m/s 2，则根据该同学的测量结果可得出：(1)平衡车经过路面上相邻两滴水间的时间间隔T ＝________s. (2)平衡车加速过程的加速度大小a 1＝________m/s 2.(3)设平衡车运动过程中所受阻力的大小是人与车总重力的k 倍，则k ＝________(计算结果保留两位有效数字)．解析：(1)当第50滴水刚好落地时停止计时，测得时间为25.0 s ，则相邻两滴水间的时间间隔T ＝2550s ＝0.50 s.(2)在加速阶段，连续相等时间内的位移之差是恒量，根据Δx ＝aT 2得a 1＝x CE －x AC T2＝1.98＋2.49－1.01－1.502m/s 2＝1.96 m/s 2. (3)在减速阶段，根据Δx ＝aT 2，运用逐差法得a ＝x HJ －x FH 4T ＝2.16＋1.95－2.37－2.264×0.5m/s 2＝－0.52 m/s 2. 根据牛顿第二定律得，f ＝kmg ＝ma ，解得：k ＝a g ＝0.529.8＝5.3×10－2.答案：(1)0.50 (2)1.96 (3)5.3×10－25．某同学设计了一个用打点计时器验证动量守恒定律的实验：在小车A 的前端粘有橡皮泥，推动小车A 使之做匀速直线运动，然后与原来静止在前方的小车B 相碰并粘合成一体，继续做匀速直线运动．他设计的具体装置如图甲所示，在小车A 后连着纸带，电磁打点计时器的电源频率为50 Hz ，长木板下垫着小木片用以平衡摩擦力．(1)若已得到打点纸带如图乙所示，并将测得各计数点间距标在图上，A为运动起始的第一点，若要计算小车A的碰前速度v A及计算A和B碰后的共同速度v共，应分别选择纸带的哪一段？(“AB”、“BC”、“CD”或“DE”)(2)若已测得小车A的质量m1＝0.40 kg，小车B的质量m2＝0.20 kg，那么碰前两小车的总动量为多少？碰后两小车的总动量为多少？解析：(1)推动小车由静止开始运动，故小车有个加速过程，在碰撞前做匀速直线运动，即在相同的时间内通过的位移相同，故BC段为匀速运动的阶段，故选BC段计算碰前的速度；碰撞过程是一个变速运动的过程，而A和B碰后共同运动时做匀速直线运动，故在相同的时间内通过相同的位移，故应选DE段来计算碰后共同的速度．(2)碰前小车的速度为：v A＝BCt＝0.105 00.02×5m/s＝1.05 m/s，碰前的总动量为：p＝m A v A＝0.40×1.05 kg·m/s＝0.420 kg·m/s；碰后小车的共同速度为：v＝DEt＝0.069 50.02×5m/s＝0.695 m/s，碰后的动量为：p′＝(m A＋m B)v＝(0.40＋0.20)×0.695 kg·m/s＝0.417 kg·m/s.答案：(1)BC DE(2)0.420 kg·m/s0.417 kg·m/s6．某同学通过下述实验验证力的平行四边形定则．实验步骤：①将弹簧秤固定在贴有白纸的竖直木板上，使其轴线沿竖直方向．②如图甲所示，将环形橡皮筋一端挂在弹簧秤的秤钩上，另一端用圆珠笔尖竖直向下拉，直到弹簧秤示数为某一设定值时，将橡皮筋两端的位置标记为O1、O2，记录弹簧秤的示数F，测量并记录O1、O2间的距离(即橡皮筋的长度l)．每次将弹簧秤示数改变0.50 N，测出所对应的l，部分数据如下表所示：F OO′.④在秤钩上涂抹少许润滑油，将橡皮筋搭在秤钩上，如图乙所示．用两圆珠笔尖成适当角度同时拉橡皮筋的两端，使秤钩的下端达到O点，将两笔尖的位置标记为A、B，橡皮筋OA段的拉力记为F OA，OB段的拉力记为F OB.完成下列作图和填空：(1)利用表中数据在给出的坐标纸上画出F－l图线，根据图线求得l0＝________cm.(2)测得OA＝6.00 cm，OB＝7.60 cm，则F OA的大小为________N.(3)根据给出的标度，在图中作出F OA和F OB的合力F′的图示．(4)通过比较F′与________的大小和方向，即可得出实验结论．解析：(1)在坐标系中描点，用平滑的曲线(直线)将各点连接起来，不在直线上的点均匀分布在直线的两侧．如图甲所示，由图线可知与横轴的交点l0＝10.0 cm.(2)橡皮筋的长度l＝OA＋OB＝13.60 cm，由图甲可得F＝1.80 N，所以F OA＝F OB＝F＝1.80 N.(3)利用给出的标度作出F OA和F OB的图示，然后以F OA和F OB为邻边作平行四边形，对角线即为合力F′，如图乙．(4)F OO′的作用效果和F OA、F OB两个力的作用效果相同，F′是F OA、F OB两个力的合力，所以只要比较F′和F OO′的大小和方向，即可得出实验结论．答案：(1)如图甲所示10.0(9.8、9.9、10.1均正确)(2)1.80(1.70～1.90均正确)(3)如图乙所示(4)F OO′7．(2017·漳州市漳浦一中检测)为了测量小滑块与水平桌面间的动摩擦因数，某小组设计了如图甲所示的实验装置，其中挡板可固定在桌面上，轻弹簧左端与挡板相连，图中桌面高为h，O1、O2、A、B、C点在同一水平直线上．已知重力加速度为g，空气阻力可忽略不计．实验过程一：挡板固定在O1点，推动滑块压缩弹簧，滑块移到A处，测量O1A的距离，如图甲所示．滑块由静止释放，落在水平面上的P点，测出P点到桌面右端的水平距离为x1.实验过程二：将挡板的固定点移到距O1点距离为d的O2点，如图乙所示，推动滑块压缩弹簧，滑块移到C处，使O2C的距离与O1A的距离相等．滑块由静止释放，落在水平面上的Q点，测出Q点到桌面右端的水平距离为x2.(1)为完成本实验，下列说法中正确的是________． A ．必须测出小滑块的质量 B ．必须测出弹簧的劲度系数 C ．弹簧的压缩量不能太小 D ．必须测出弹簧的原长(2)写出动摩擦因数的表达式μ＝________.(用题中所给物理量的符号表示)(3)小红在进行实验过程二时，发现滑块未能滑出桌面．为了测量小滑块与水平桌面间的动摩擦因数，还需测量的物理量是________________________________________________________________________ ________________________________________________________________________. (4)某同学认为，不测量桌面高度，改用秒表测出小滑块从飞离桌面到落地的时间，也可测出小滑块与水平桌面间的动摩擦因数．此实验方案________．(选填“可行”或“不可行”)解析：(1、2)滑块离开桌面后做平抛运动，平抛运动的时间：t ＝2hg滑块飞行的距离：x ＝vt所以滑块第1次离开桌面时的速度：v 1＝x 1 g 2h① 滑块第2次离开桌面时的速度：v 2＝x 2g 2h②滑块第1次滑动的过程中，弹簧的弹力和摩擦力做功，设弹簧做的功是W 1，AB 之间的距离是x ，则：W 1－μmg ·x ＝12mv 21③滑块第2次滑动的过程中，W 1－μmg ·(x ＋d )＝12mv 22④联立①②③④可得：μmg ·d ＝12m (v 21－v 22)即：μ＝x 21－x 224dh可知，要测定动摩擦因数，与弹簧的长度、弹簧的劲度系数、以及滑块的质量都无关．要想让滑块顺利滑出桌面，弹簧的压缩量不能太小．故C 正确．(3)在进行实验过程二时，发现滑块未能滑出桌面，则可以认为滑块的末速度是0.为了测量小滑块与水平桌面间的动摩擦因数，还需要测量出滑块停止滑动的位置到B 点的距离．(4)改用秒表测出小滑块从飞离桌面到落地的时间，来测定小滑块与水平桌面间的动摩擦因数．此实验方案是不可行的，原因是滑块在空中飞行时间很短，难以把握计时起点和终点，秒表测时间误差较大．答案：(1)C (2)x21－x224dh(3)滑块停止滑动的位置到B点的距离(4)不可行。
