刹车盘毛坯检验规程通用范本
精制规程系列 编号：AN-QP-HT916

第2页 / 共6页
刹车盘毛坯检验规程通用范本

使用指引：本操作规程文件可用于保证本部门的日常生产、工作能够安全、稳定、有效运转而制
定的，相关人员在操作设备或办理业务时必须遵循的程序或步骤，通常为系统性的文件，是操作
人员的操作规范。资料下载后可以进行自定义修改，可按照所需进行删减和使用。

1目的

规定刹车盘铸造毛坯的检验规程，确保铸
造生产过程质量稳定正常。
2适用范围
适用于刹车盘毛坯的质量检验。
3检验规程
3.1毛坯经过抛丸清砂、铲刺按型号分别垛
好。
3.2 检验试验方法：
3.2.1 机械性能、金相组织的检验和铸件硬
度试验委托烟台胜达公司进行，检验后的“机
械性能试样”、“金相组织报告单”、“铸件
精制规程系列 编号：AN-QP-HT916

第3页 / 共6页
硬度试验报告单”统一由本公司编号保存二
年。
3.2.1.1 铸件试棒按GB977—84《铸铁机
械性能试验方法》制取。在正常情况下，每周
制做一次相应拉力试棒，委托烟台胜达公司作
力学试验。
3.2.1.2铸件硬度试验，每周至少进行一
次，检验人员取样后送技术科进行硬度试验，
出具“机械性能报告单”，并依据《刹车盘铸
造材质标准》中规定的机械性能进行比较，判
定铸件合格或不合格。
3.2.1.2 铸件金相试块需抛磨、化学处理，
技术科检验，每月抽样两次，做好记录，填写
“金相试验报告单”，对照《刹车盘铸造材质
标准》规定的金相组织，进行金相分析，为机
精制规程系列 编号：AN-QP-HT916
第4页 / 共6页
械性能分析做参考。
3.2.2 化学成分检验，取样要有代表性，每
周进行一次，在产品或浇冒系统上钻取，化验
结果结合《刹车盘铸造材质标准》规定的材质
要求，做为下次指导配料的依据。
3.2.3 毛坯几何尺寸的检验
3.2.3.1 毛坯几何尺寸的检验采用抽样检验
的方法，即按交检产品批量，200件及以下抽
检3件样本，200件以上批量抽5件样本。
3.2.3.2 检验项目及检验方法：
B. 依据毛坯图纸尺寸要求，使用0—
300mm游标卡尺，对其外圆、内孔、刹车面
厚度、槽宽尺寸进行测量，并记录数据。
b. 依据毛坯图纸尺寸要求，使用0—
200mm深度尺，对盲孔深度及高度尺寸进行
精制规程系列 编号：AN-QP-HT916
第5页 / 共6页
测量并记录数据。
3.2.4 毛坯外观质量的检验
毛坯外观质量采用目测检验，毛坯表面不
允许出现：不光滑、不平整、粘砂、飞边、毛
刺、气孔、砂眼等缺陷。
3.3 检验试验结果的判定
3.3.1 机械性能和金相组织的物理试验，依
据《刹车盘铸件材质标准》对试验报告单结果
进行判定，其中一个性能指标不合格，即判定
为试验批质量不合格，按有关手续进行隔离报
废。
3.3.2 铸件硬度试验，其样本硬度值出现一
件超标，允许加倍抽查，加倍抽查合格，检验
批判为合格，若加倍抽查中再次出现不合格，
则该交检批判为不合格。
精制规程系列 编号：AN-QP-HT916
第6页 / 共6页
3.3.3 毛坯几何尺寸检验，其样本检验结
果，一项次不合格，判为不合格，允许加倍抽
查，似出现不合格，即判为交检批合格，由责
任部门自检挑选合格后，从新检验（尺寸余量
大的超差，允许办理让步接受）。
3.3.4 毛坯外观质量检验中，抽查的样本出
现：不光滑平整、飞边、毛刺等项，两项次或
两件样本同出现一种缺陷，即判为样本不合
格；气孔、砂眼等项，出现一项次不合格即判
其样本不合格，在外观质量项记录为不合格。
出现一件不合格，允许重新抽样检验，若合格
判为交检批合格，若不合格判为交检批不合
格，由责任车间自检挑选后，重新交检。

可在此位置输入公司或组织名字
You Can Enter The Name Of The Organization Here

合集下载

毛坯检验规范

毛坯检验规范

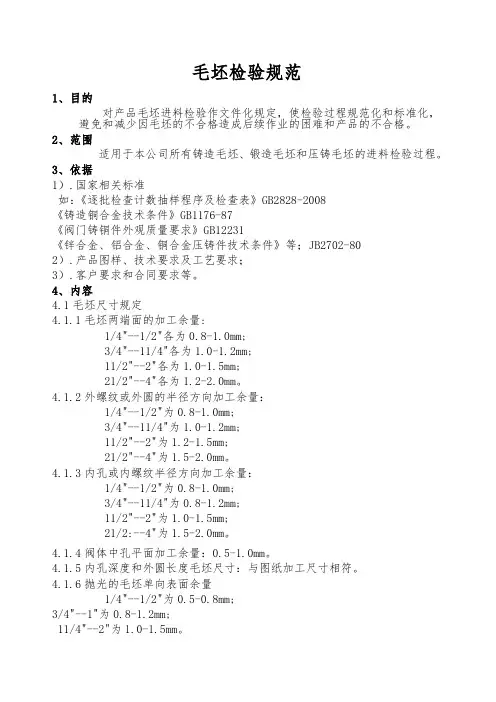

毛坯检验规范1、目的对产品毛坯进料检验作文件化规定，使检验过程规范化和标准化，避免和减少因毛坯的不合格造成后续作业的困难和产品的不合格。

2、范围适用于本公司所有铸造毛坯、锻造毛坯和压铸毛坯的进料检验过程。

3、依据1）.国家相关标准如：《逐批检查计数抽样程序及检查表》GB2828-2008《铸造铜合金技术条件》GB1176-87《阀门铸铜件外观质量要求》GB12231《锌合金、铝合金、铜合金压铸件技术条件》等；JB2702-802）.产品图样、技术要求及工艺要求；3）.客户要求和合同要求等。

4、内容4.1毛坯尺寸规定4.1.1毛坯两端面的加工余量:1/4"--1/2"各为0.8-1.0mm;3/4"--11/4"各为1.0-1.2mm;11/2"--2"各为1.0-1.5mm;21/2"--4"各为1.2-2.0mm。

4.1.2外螺纹或外圆的半径方向加工余量：1/4"--1/2"为0.8-1.0mm;3/4"--11/4"为1.0-1.2mm;11/2"--2"为1.2-1.5mm;21/2"--4"为1.5-2.0mm。

4.1.3内孔或内螺纹半径方向加工余量：1/4"--1/2"为0.8-1.0mm;3/4"--11/4"为0.8-1.2mm;11/2"--2"为1.0-1.5mm;21/2:--4"为1.5-2.0mm。

4.1.4阀体中孔平面加工余量：0.5-1.0mm。

4.1.5内孔深度和外圆长度毛坯尺寸：与图纸加工尺寸相符。

4.1.6抛光的毛坯单向表面余量1/4"--1/2"为0.5-0.8mm;3/4"--1"为0.8-1.2mm;11/4"--2"为1.0-1.5mm。

通用毛坯成品检验标准

通用毛坯成品检验标准

检验标准
文件编号 RX-CPJY-005
版本号
A/0
1、适用范围：规定所有毛坯或成品之检验
2、检验环境：常压、温度、自然日光或日光灯、灯光
3、检验工具：记号笔、手电、角尺、塞尺等
4、检验方式：以目测为主，测量为辅，从里到外，由上而下的顺序
5、检验项目/标准：
要项
检验项目
2、所有检验结果必须做出书面报表，并且经相关人员签名确认后方为有效。
制作
审核
批准
判定为不合格品
返工
报废
超过2mm
超过2mm
表面有凹凸
无法修补
超过规定范围
无法修补
颜色不均匀/流纹
高低不平 或未细磨
磨伤无法修补
可修补的
无法修补
超过规定 范围轻微的
严重
超过规定范围
无法修补
轻微影响可修补
严重缺角
轻微可修补
无法修补
超过规定的范围
可整形
外观变形严重
附注：1、产品表面应均匀呈灰色，不能生锈。
判定为合格品
涂料渣
2mm2以内
铁水渣
2mm2以内
凹凸
外
气孔
无凹凸 在2mm2内
色泽
表面色泽均匀
浇口
磨平细磨
观
夹铁/断裂
无夹铁、断裂、裂纹
砂孔
磨伤 碰伤
缺角
在2mm2内
在加工面2mm2内 非加工面2mm2内
不影响工能
冷隔/流不到
尺
大小
寸
变形
无 参照图纸/在公差内
无
生效日期 页数
2018.3.30 1/1

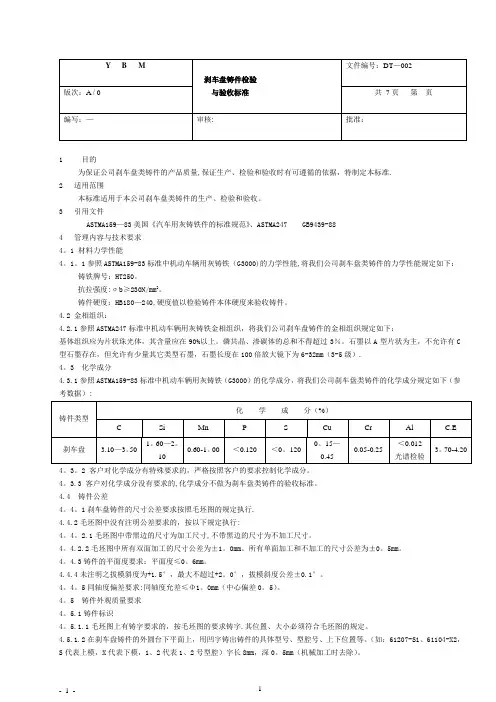

刹车盘铸件技术标准

刹车盘铸件技术标准

1目的为保证公司刹车盘类铸件的产品质量,保证生产、检验和验收时有可遵循的依据，特制定本标准.2 适用范围本标准适用于本公司刹车盘类铸件的生产、检验和验收。

3 引用文件ASTMA159—83美国《汽车用灰铸铁件的标准规范》、ASTMA247 GB9439-884 管理内容与技术要求4。

1 材料力学性能4。

1。

1参照ASTMA159-83标准中机动车辆用灰铸铁（G3000)的力学性能,将我们公司刹车盘类铸件的力学性能规定如下：铸铁牌号：HT250。

抗拉强度:σb≥230N/mm2。

铸件硬度：HB180—240,硬度值以检验铸件本体硬度来验收铸件。

4.2 金相组织：4.2.1参照ASTMA247标准中机动车辆用灰铸铁金相组织，将我们公司刹车盘铸件的金相组织规定如下：基体组织应为片状珠光体，其含量应在90%以上。

磷共晶、渗碳体的总和不得超过3％。

石墨以A型片状为主，不允许有C 型石墨存在，但允许有少量其它类型石墨，石墨长度在100倍放大镜下为6-32mm（3-5级）.4。

3 化学成分4.3.1参照ASTMA159-83标准中机动车辆用灰铸铁（G3000）的化学成分，将我们公司刹车盘类铸件的化学成分规定如下（参考数据）:4。

3。

2 客户对化学成分有特殊要求的，严格按照客户的要求控制化学成分。

4。

3.3 客户对化学成分没有要求的,化学成分不做为刹车盘类铸件的验收标准。

4.4 铸件公差4。

4。

1刹车盘铸件的尺寸公差要求按照毛坯图的规定执行.4.4.2毛坯图中没有注明公差要求的，按以下规定执行:4。

4。

2.1毛坯图中带黑边的尺寸为加工尺寸,不带黑边的尺寸为不加工尺寸。

4。

4.2.2毛坯图中所有双面加工的尺寸公差为±1。

0mm。

所有单面加工和不加工的尺寸公差为±0。

5mm。

4。

4.3铸件的平面度要求：平面度≤0。

6mm。

4.4.4未注明之拔模斜度为+1.5°，最大不超过+2。

0°，拔模斜度公差±0.1°。

刹车盘铸造工艺规程

刹车盘铸造工艺规程

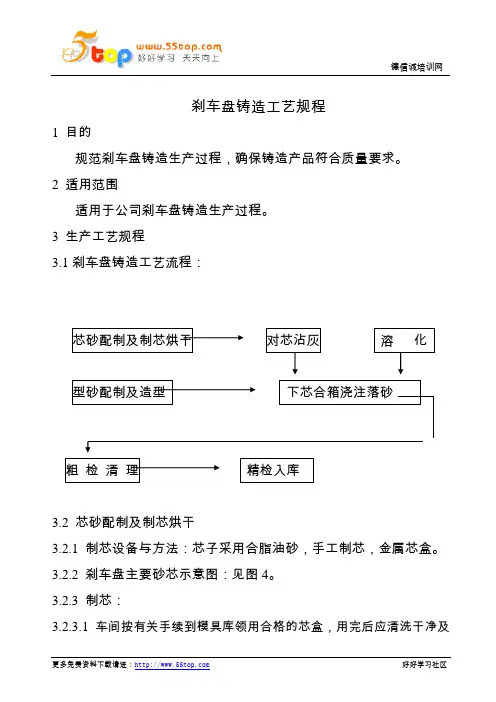

刹车盘铸造工艺规程1 目的规范刹车盘铸造生产过程，确保铸造产品符合质量要求。
