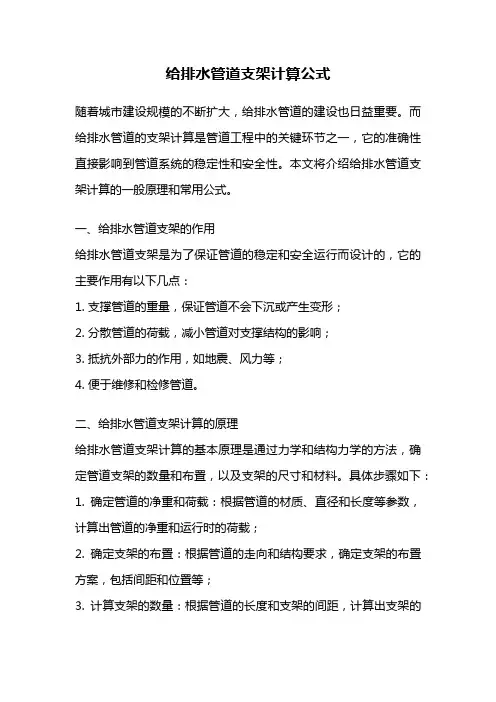

给排水管道支架计算公式随着城市建设规模的不断扩大，给排水管道的建设也日益重要。
而给排水管道的支架计算是管道工程中的关键环节之一，它的准确性直接影响到管道系统的稳定性和安全性。
本文将介绍给排水管道支架计算的一般原理和常用公式。
一、给排水管道支架的作用给排水管道支架是为了保证管道的稳定和安全运行而设计的，它的主要作用有以下几点：1. 支撑管道的重量，保证管道不会下沉或产生变形；2. 分散管道的荷载，减小管道对支撑结构的影响；3. 抵抗外部力的作用，如地震、风力等；4. 便于维修和检修管道。
二、给排水管道支架计算的原理给排水管道支架计算的基本原理是通过力学和结构力学的方法，确定管道支架的数量和布置，以及支架的尺寸和材料。
具体步骤如下：1. 确定管道的净重和荷载：根据管道的材质、直径和长度等参数，计算出管道的净重和运行时的荷载；2. 确定支架的布置：根据管道的走向和结构要求，确定支架的布置方案，包括间距和位置等；3. 计算支架的数量：根据管道的长度和支架的间距，计算出支架的数量；4. 计算支架的尺寸：根据管道的直径和重量，计算出支架的尺寸和材料，包括支座、支架臂和固定件等；5. 验证支架的稳定性：通过力学计算和结构力学分析，验证支架的稳定性和安全性；6. 绘制支架的图纸：根据计算结果，绘制支架的详细图纸，包括支座的尺寸、位置和固定方式等。
三、给排水管道支架计算的常用公式在给排水管道支架计算中，常用的公式有以下几个：1. 支座尺寸计算公式：支座的尺寸取决于管道的直径和重量。
一般情况下，支座的长度为管道直径的1.5倍，宽度为管道直径的1倍，高度为管道直径的0.2倍。
2. 支架臂长度计算公式：支架臂的长度取决于管道的直径和跨距。
一般情况下，支架臂的长度为管道直径的5倍加上跨距的一半。
3. 支架数量计算公式：支架的数量取决于管道的长度和支架的间距。
一般情况下，支架的间距为管道长度的1/3到1/5。
4. 固定件选择公式：固定件的选择取决于管道的直径和重量。
注：槽钢支架个数直接在图纸上计算DN300~DN350管道采用双吊杆加管箍支架，吊杆型钢为[8槽钢，无锁梁，吊杆DN400~DN600管道采用双吊杆加管箍支架，吊杆型钢为[8槽钢，无锁梁，吊杆管箍重量详03S402第33页沟槽连接管道支架间距详 CECS151-2003第17页立式钢管支架计算表DN65~DN80管道采用双吊杆加管箍支架，吊杆型钢为L30*3，吊杆长度按管面距DN100~DN150管道采用双吊杆加管箍支架，吊杆型钢为L40*4，吊杆长度按管面DN200~DN250管道采用双吊杆加管箍支架，吊杆型钢为L50*5，吊杆长度按管面立管管卡安装应符合下列规定：1.楼层高度小于或等于5m，每层必须安装1个2.楼层高度大于5m，每层不少于2个3.阀门两侧应该加支吊架采用支管接头（机械三通，机械四通）时支管横管吊架（托架）：每一直线管段必须设置1个；直线管段上2个吊架（托架）间的距离不得大横管吊（托消防泵房管道支架怎么估算啊？答：最好的办法就是根据管道的直径进行估算，比如一般的40的每10米按照4.6公斤，50管道每10米按照4.6公斤，65的管道每10米按照6.4公斤。
这么一个经验值进行计算的。
或这个根据管道的标高和层高，确定支架的长度，估算总长度等。
支 架 计 算 表大于等于DN125采用沟槽连接，DN25~DN50管道支架数量按喷淋头个数确定；当设计要求DN .65管面距梁底100加管道外径计算按管面距梁底100加管道外径计算按管面距梁底100加管道外径计算，吊杆直接锁在结构梁上，吊杆贴梁长度按500计算，吊杆直接锁在结构梁上，吊杆贴梁长度按500计算个吊架（托架）间的距离不得大于表5.7.2的规定：时支管的最大允许管径吊（托）架允许间距（m）6要求DN100管道。
金属构件及支架刷漆
预算软件有的按3.76kg/m2
此值主要用于计算支架刷漆量
型钢刷漆
金属构件及支架刷漆
4、如果风系统管道也需要刷漆（如材质为黑铁皮时），随着套风系统制作定额时一并带出。
2、水系统管道刷漆工程量随管道保温时一起计算得出。
3、风系统支吊架刷漆套"型钢刷漆"定额子目，这样风系统和水系统刷漆工程量就分开了。
空调设备支架重量计算表
1、水系统支吊架总重量=管道支吊架重量+设备支吊架重量(此汇总值用于确定金属构件及支架刷漆总工程量)。
说明：关于刷漆工程量的确定：
(其中风管制作时为3.66,风管安装时为0.1kg/m2)相加即得

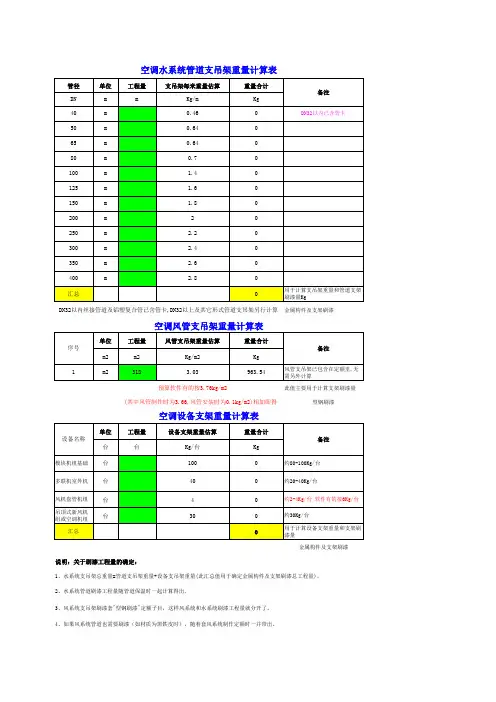

空调水系统管道支吊架重量计算表
D N32以内丝接管道及铝塑复合管已含管卡,DN32以上及其它形式管道支吊架另行计算。
管道支架工程量计算（规范）1、水平钢管支架最大间距（水平干管）
注：具体数量计算依据实际情况排列，穿墙时应算一个支点
2、沿墙安装单管托架
3、给水管道钩钉支架
DN40 0.19 DN50 0.33 DN70 0.39
4、固定和砖墙上单管管卡
5、管卡设置要求.
(1)室内给水管道立管管卡
屋高=<5m,每层设一个
>5m,每层设两个
（2）室内排水立管管卡：通常每层设一个
（3）室内排水支管、横贯、管通常是悬吊在抽板下，吊架间距为1.5M
6、其它
（1）给水管道（水平管）：给水管道干管安装通常见角钢支架或管卡固在墙上，管外皮距墙面净距30~50mm，取40mm
给水横支管：通常见管卡或钩钉固定
（2）排水管道
立管和墙面距离（管中心和墙面距离）
7、采暖管道支架
（1）管道设置标准：散热器支管长度>1.5m时，设管卡或钩钉；采暖立管管卡：层高=<5m，每层设一个层高>5m，每层设两个
（2）管道支架数量计算
立管支架：按层计算
水平管支架：a、固定支架：按图示数量计算
b 、单管活动支架数量=管子长度/最大支架间距---该段固定支架数量
c、多管活动支架数量=多段管段长度/较细管最大支架间距----该段固定支架数量。
