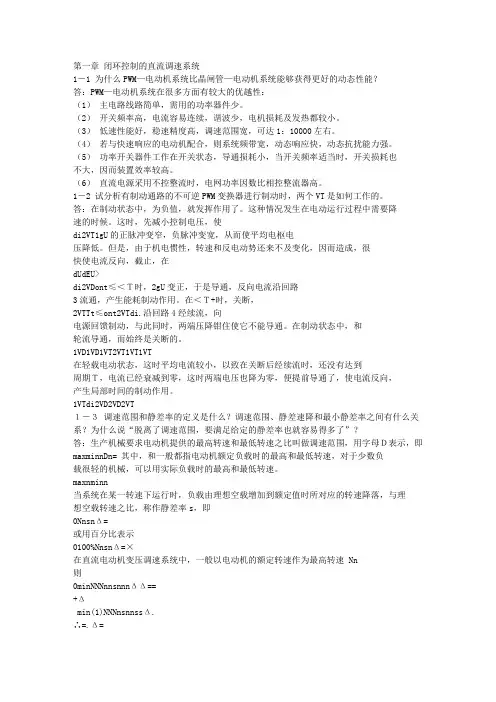

第一章闭环控制的直流调速系统1－1 为什么PWM—电动机系统比晶闸管—电动机系统能够获得更好的动态性能？答：PWM—电动机系统在很多方面有较大的优越性：（1）主电路线路简单，需用的功率器件少。
（2）开关频率高，电流容易连续，谐波少，电机损耗及发热都较小。
（3）低速性能好，稳速精度高，调速范围宽，可达1：10000左右。
（4）若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强。
（5）功率开关器件工作在开关状态，导通损耗小，当开关频率适当时，开关损耗也不大，因而装置效率较高。
（6）直流电源采用不控整流时，电网功率因数比相控整流器高。
1－2 试分析有制动通路的不可逆PWM变换器进行制动时，两个VT是如何工作的。
答：在制动状态中，为负值，就发挥作用了。
这种情况发生在电动运行过程中需要降速的时候。
这时，先减小控制电压，使di2VT1gU的正脉冲变窄，负脉冲变宽，从而使平均电枢电压降低。
但是，由于机电惯性，转速和反电动势还来不及变化，因而造成，很快使电流反向，截止，在dUdEU>di2VDont≤＜Ｔ时，2gU变正，于是导通，反向电流沿回路3流通，产生能耗制动作用。
在＜Ｔ+时，关断，2VTTt≤ont2VTdi.沿回路4经续流，向电源回馈制动，与此同时，两端压降钳住使它不能导通。
在制动状态中，和轮流导通，而始终是关断的。
1VD1VD1VT2VT1VT1VT在轻载电动状态，这时平均电流较小，以致在关断后经续流时，还没有达到周期Ｔ，电流已经衰减到零，这时两端电压也降为零，便提前导通了，使电流反向，产生局部时间的制动作用。
1VTdi2VD2VD2VT１－３调速范围和静差率的定义是什么？调速范围、静差速降和最小静差率之间有什么关系？为什么说“脱离了调速范围，要满足给定的静差率也就容易得多了”？答：生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围，用字母Ｄ表示，即maxminnDn= 其中，和一般都指电动机额定负载时的最高和最低转速，对于少数负载很轻的机械，可以用实际负载时的最高和最低转速。
《电机及电力拖动》习题第一章直流电机1.直流电机有哪些主要部件？各用什么材料制成？起什么作用？2.一直流电动机，已知P N=13kw，U N=220V，n N=1500r/min，η=0.85，求额定电流I N。
3.一直流发电机，已知P N=90kw，U N=230V，n N=1450r/min，η=0.89，求额定电流I N。
4.一台p对极的直流发电机，若将电枢绕组由单叠改为单波（导体数不变），问额定电压、额定电流和额定功率如何变化？5.计算下列各绕组的节距y1、y2和绘制绕组展开图，安放主磁极和电刷，并求出支路对数。
1）单叠绕组2p=4，S=K=18；2）单波绕组2p=4，S=K=19。
6.一台4极直流发电机，电枢绕组为单叠整距绕组，每极磁通φ=3.5×102 wb，电枢总导体数N=152，求当转速n=1200r/min时的空载电动势E。
若改为单波绕组，其他条件不变，则当空载电动势为210V时，发电机转速应为多少？若保持每条支路的电流I=50A不变，求电枢绕组为单叠和单波时，发电机的电磁转矩T em各为多少？7.什么叫电枢反应？电枢反应的性质与哪些因素有关？一般情况下，发电机的电枢反应的性质是什么？对电动机呢？8.什么叫换向？为什么要改善换向？改善换向的方法有哪些？9.说明装置换向极改善换向的原理，一发电机改作电动机或转向改变时，换相极绕组是否需要改接？为什么？10.一台4极80kw、230V、930r/min的并励发电机，在75℃时的电枢回路电阻R a=0.0259Ω，励磁绕组电阻R f=22.8Ω，额定负载时励磁回路串入调节电阻R pf=3.5Ω，电刷压降2ΔU b=2V，铁耗和机械损耗p fe+pΩ=2.3kw，附加损耗p s=0.05PN。
求额定负载时，发电机的输入功率、电磁功率、电磁转矩和效率。
11.一台并励直流电动机，在额定电压U N=220V，额定电流I N=80A的情况下运行，75℃的电枢电阻R a=0.01Ω,电刷接触压降2ΔU b=2V，励磁回路总电阻R rf+R pf=110Ω，附加损耗p s=0.01PN，效率η=0.85。
电力拖动自动控制系统考纲及试题直流调速系统一判断题5串级调速系统的容量随着调速范围的增大而下降。
（Ⅹ）6交流调压调速系统属于转差功率回馈型交流调速系统。
（Ⅹ）7普通串级调速系统是一类高功率因数低效率的仅具有限调速范围的转子变频调速系统。
（√）9交流调压调速系统属于转差功率不变型交流调速系统。
（Ⅹ）13转差频率矢量控制系统没有转子磁链闭环。
（Ⅹ）计算转子磁链的电压模型更适合于中、高速范围，而电流模型能适应低速。
9逻辑无环流可逆调速系统任何时候都不会出现两组晶闸管同时封锁的情况。
（Ⅹ）10可逆脉宽调速系统中电动机的转动方向（正或反）由驱动脉冲的宽窄决定。
（√）与开环系统相比，单闭环调速系统的稳态速降减小了。
（Ⅹ）16闭环系统电动机转速与负载电流（或转矩）的稳态关系，即静特性，它在形式上与开环机械特性相似，但本质上却有很大的不同。
二选择题2绕线式异步电动机双馈调速，如原处于低同步电动运行，在转子侧加入与转子反电动势相位相同的反电动势，而负载为恒转矩负载，则（B）A0S1，输出功率低于输入功率BS0，输出功率高于输入功率C0S1，输出功率高于输入功率DS0，输出功率低于输入功率4绕线式异步电动机双馈调速，如原处于低同步电动运行，在转子侧加入与转子反电动势相位相同的反电动势，而负载为恒转矩负载，则（C）Ａnn1，输出功率低于输入功率Bnn1，输出功率高于输入功率Cnn1，输出功率高于输入功率Dnn1，输出功率低于输入功率5与矢量控制相比，直接转矩控制（D）A调速范围宽B控制性能受转子参数影响大C计算复杂D控制结构简单7异步电动机VVVF调速系统中低频电压补偿的目的是A补偿定子电阻压降B补偿定子电阻和漏抗压降C补偿转子电阻压降D补偿转子电阻和漏抗压降8异步电动机VVVF调速系统的机械特性最好的是（D）A恒压频比控制B恒定子磁通控制C恒气隙磁通控制D恒转子磁通控制9电流跟踪PWM控制时，当环宽选得较大时，A开关频率高，B电流波形失真小C电流谐波分量高D电流跟踪精度高4系统的静态速降△ned一定时，静差率S越小，则（）。
