CAD地形图各图层表示含义

CAD景观图层名称在 CAD（计算机辅助设计）中，景观设计的图层名称管理是一项至关重要的工作。

合理的图层名称设置不仅能提高工作效率，还能确保设计的准确性和规范性。

首先，我们来了解一下为什么景观图层名称需要精心规划。

当一个景观设计项目包含众多元素，如地形、植被、水体、道路、建筑等，如果没有清晰明确的图层名称来区分，就会导致混乱。

比如，在修改设计时，可能会误操作到错误的元素，或者在与团队成员协作时，难以准确找到需要的对象。

对于地形图层，常见的名称可以是“地形_原始”“地形_修整”“地形_等高线”等。

“地形_原始”图层用于存储最初的地形数据，包括自然的起伏和坡度。

“地形_修整”则是在设计过程中对地形进行修改和优化后的结果。

“地形_等高线”专门用于描绘地形的等高线，方便对地形的垂直变化进行分析和展示。

植被图层的名称可以更加细分。

例如，“乔木_常绿”“乔木_落叶”“灌木_开花”“草坪_观赏”等。

这样的命名方式能够清晰地区分不同类型和特点的植被，在设计和后期的修改调整中，能够快速准确地选择和操作相应的植被对象。

水体图层可以命名为“池塘_景观”“溪流_自然”“喷泉_装饰”等。

通过这些名称，可以明确水体的类型和用途，有助于在设计中合理安排水体的布局和效果。

道路图层可以包括“主路_行车”“辅路_步行”“小径_休闲”等。

不同的道路类型有着不同的功能和设计要求，通过明确的图层名称，可以更好地进行道路规划和细节设计。

建筑图层的名称可以根据建筑的用途和性质来设定，比如“住宅_独栋”“商业_大楼”“公共设施_亭台”等。

此外，还可以设置一些辅助图层，如“标注_尺寸”“标注_文字”“参考线_水平”“参考线_垂直”等。

这些图层用于标注尺寸、添加文字说明和绘制参考线，有助于提高设计的准确性和可读性。

在命名图层时，需要遵循一定的原则。

一是要简洁明了，避免过于复杂和冗长的名称，让人一眼就能看懂图层所包含的内容。

二是要保持一致性，采用统一的命名格式和规范，便于查找和管理。

一、图层含义二、图层详解1. JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。

（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。

（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。

（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。

（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。

（6）单位名称和地名各有代码，且除了在合适的位置标注注记还要求在注记旁输入“地名标记点”，将名称输入该点的扩展属性里，由于该点的功能用于数据查询使用，要求录入的名称不能有空格或其他分隔符号。

（7）如果单位或地名比较长，用一排在所在面积表示不下，则分为两排或多排，这种排列为人工排列，不能使用MTEXT方式排列，在数据转换时MTEXT方式文字为非法文字方式。

2. DLDW层（1）要求各要素均有代码且代码使用合理。

（2）DLDW层除龙门吊、天吊等的框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种工矿线要素呈面状时不要求闭合，但禁止不合理的断线，到图廓边呈面状的地物不能在图廓边闭合。

（3）DLDW层注记包括工矿类的所有注记和其他注记如“水泥地”、“施工区”、“拆迁区”、“乱掘”、“堆土”等，注记大小规定字高为2.53. DLSS图层（1）要求各要素均有代码且代码使用合理。

（2）DLSS层除各种桥梁框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种道路线要素呈面状时不要求闭合，但禁止不合理的断线。

（3）同一条道路边线的代码要统一且合理。

（4）有名称的道路需绘道路中心线，道路中心线的图层为ASSIST层，此层为不打印输出层，绘制时目测即可，不需实地测绘，绘制道路中心线的目的也是用来在数据库里查询和数据分析使用，所以扩展属性里的道路名称不能有空格，道路宽度可直接在图上量取，数值单位使用实地距离。

建筑层名解释线型颜色笔宽DOTE 轴线 dote 10 0.15AXIS 轴标 continuous 1/7 0.15/0.3 WALL 墙 continuous 2 0.55COLUMN 柱/剪力墙 continuous 3 0.4SD 柱/剪力墙填充 continuous 252 0.2（灰度60% ） LINE 看线 continuous 1 WINDOW 门窗 continuous 4 MC 门窗编号 continuous 6 BALCONY 阳台 continuous 6 STAIR 楼梯 continuous 4洁具/LVR 洁具/橱具 continuous 1 0.15 家具/FUR 家具 253 0.15（灰度30% ） PUB-DIM 标高/图名标注 1/7 0.15/0.25 PUB-DIM1 公共标注 1/7内部尺寸/PUB-DIM2 细节标注 1/7 PUB-HATCH 公共填充 8 0.15 瓦坡屋顶填充 5 0.15PUB-TEXT 索引文字说明 1/7 0.15/0.25 房间名称房间名称 7 0.25 E-OUTLINE 立面大轮廓 2 0.55 E-WALL 立面轮廓（转折线） 7 0.4 E-Window 立面窗 4 0.3 HIDDEN 虚线 hidden 4 0.2 HOLE 留洞 continuous 4 0.2 其它 continuous 4 0.2 结构层名解释线型颜色颜色(GS线宽)Sbeam-s 实线梁 continuous 兰色青色(0.15)<0.13> Sbeam-x 虚线梁 dash 兰色青色(0.15) <0.13> Scolumn-s 实线柱 continuous 黄色黄色(0.30) <0.25> Scolumn-x 虚线柱 dash 黄色黄色(0.30) <0.25> Swall-s 实线墙 Continuous 黄色黄色(0.30) <0.25> Swall-x 虚线墙 dash 黄色黄色(0.30) <0.25> Srein 钢筋 Continuous 品红紫色(0.45) <0.30> Saz 暗柱边线 dash 蓝色蓝色(0.20) <0.15> SLbh 梁编号 continuous 黄色绿色(0.30) <0.15> Stc 填充 continuous 252 252(灰度)SLb 梁配筋标注 continuous 白色蓝色(0.20) <0.15> 同建筑轴线 dote 红色红色(0.10) <0.10> Sccx 尺寸线 continuous 绿色红色(0.10) <0.10> SText 说明文字 continuous 白色白色(0.20) <0.15>给排水层名解释线型颜色笔宽 0s-污水管污水管 4 0.65 0s-给水管给水管 3 0.50 0s-消火栓管消火栓管 2 0.50 0s-喷淋管喷淋管 3 0.50 0s-水标注水标注 2 0.25 0s-管配件管配件 7 0.25 0s-水留洞水留洞 7 0.25 0s-文字说明文字说明 1 0.35 0s建筑建筑底图 continuous 2 0.18采暖通风空气调节层名解释线型颜色1n-duct 空调风管 continuous cyan 1n-HS 空调回水 dash 紫色 1n-GS 空调供水 continuous cyan 1N-NS 空调凝结水管 center 黄色 1N-SB 空调设备 center 红色 1N-MQ 煤气 continuous cyan 电气层名解释线型颜色Ebpm 电气设备 continuous green Eline 电气布线 continuous yellow Extt 电气系统 continuous green 通讯层名解释线型颜色Tcabl 通讯布线 continuous cran Teqpm 通讯设备 continuous green Txtt 通讯系统图 continuous green1、CASS图层含义：DMTZ 地貌DLSS 道路设施ASSIST 骨架线DLDW 独立地物KZD 控制点ZBTZ植被DGX ——等高线DLDW ——独立地物GCD ——高程点GXYZ ——管线设施JJ ——境界JMD ——居民地JZD ——界址点SXSS ——水系设施ZBTZ ——植被TK——图廓教你如何用WORD文档(2012-06-27 192246)转载▼标签：杂谈1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。

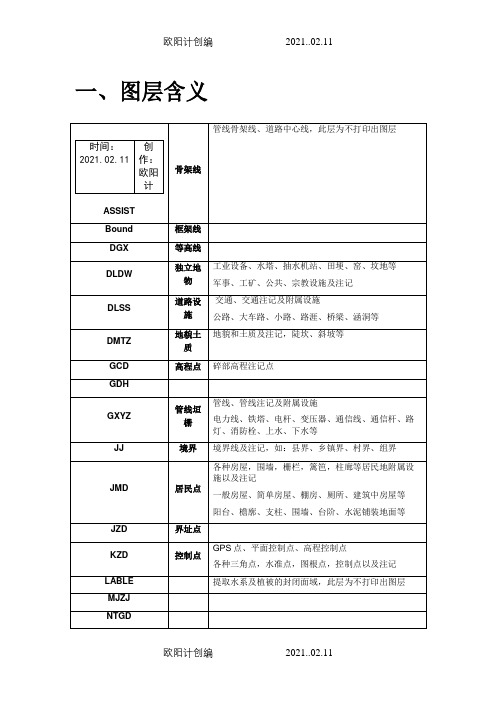

ASSIST骨架线管线骨架线、道路中心
线，此层为不打印出图
BOUND框架线
BASICGRID单元网格
COMMUNITY社区
COMPONENT部件
DGX等高线
DLDW独立地物工业设备、水塔、抽水
机站、田埂、窑、坟地
军事、工矿、公共、宗教设施及注记DLJ地类界
DMTZ地貌土质陡坎、斜坡等地貌和土质及注记
DLSS道路设施公路、大车路、小路、
路涯、桥梁、涵洞等
交通、交通注记及附属设施
DSX等深线
GCD高程点碎部高程注记点
GXYZ管线设施电力线、铁塔、电杆、
变压器、通信线、通信
杆、路灯、消防栓、上
水、下水等
管线、管线注记及附属设施
JJ境界及注记境界线如：县界、乡镇
界、村界、组界
JMD居民地一般房屋、简单房屋、
棚房、厕所、建筑中房各种房屋，围墙，栅栏，篱笆，柱廊等居民地附属设施以及注记
JZD界址点KCJZD勘测界址点
KCJZD_TXT 勘测界址点注记
KCYDJ勘测用地界
KZD控制点GPS点、平面控制点、
高程控制点、各种三角点，水准点，图根点，控制点以及注记
LABLE 提取水系及植被的封闭面域，此层为不打印出图层
MJZJ面积注记
SJW三角网
SXSS水系设施河流边线、水涯线、池
塘、沟渠、水闸、流向
水系、水系注记及附属设施
TK图廓图廓、坐标格网线、图
廓外注记
ZBTZ植被特征水稻田、旱地、菜地、
果园、桑园、绿化带、
行树、地类界等
各种植被类及注记
ZDH宗地号
ZJ注记地名、单位名、道路名、河流名、桥梁名、各种说明、注记等
ZDH展点号。

AUTOCAD图层的知识介绍AUTOCAD图层的知识介绍 使⽤CAD画图，最重要的是什么？对这个问题，每个⼈都有可能理解不同，但在我看来，最重要的是时时刻刻记住⾃⼰使⽤CAD画图的⽬的是什么。

AUTOCAD图层的知识介绍 我们进⾏⼯程设计，不管是什么专业、什么阶段，实际上都是要将某些设计思想或者是设计内容，表达、反映到设计⽂件上。

⽽图纸，就是⼀种直观、准确、醒⽬、易于交流的表达形式。

所以我们完成的东西（不管是最终完成的设计⽂件，还是作为条件提交给其他专业的过程⽂件，⼀定需要能够很好的帮助我们表达⾃⼰的设计思想、设计内容。

有了这个前提，我们就应该明⽩，好的计算机绘制的图纸应该具有以下两个特征：清晰、准确。

清晰：我们要表达的东西必须清晰，好的图纸，看上去⼀⽬了然。

⼀眼看上去，就能分得清哪是墙、哪是窗、哪是留洞、哪是管线、哪是设备；尺⼨标注、⽂字说明等清清楚楚，互不重叠……。

除了图纸打印出来很清晰以外，在显⽰器上显⽰时也必须清晰。

图⾯清晰除了能清楚的表达设计思路和设计内容外，也是提⾼绘图速度的基⽯。

准确：200宽的墙体不能画成240；留洞不能尺⼨上标注的是1000X2000，⽽实际量量是1250X2100；更常见的错误是分明是3000宽的⼀条线，量出来却是2999.87。

制图准确不仅是为了好看，更重要的是可以直观的反映⼀些图⾯问题，对于提⾼绘图速度也有重要的影响，特别是在图纸修改时。

我们在使⽤CAD绘图时，⽆时⽆刻都应该把以上两点铭刻在⼼。

只有做到这两点，才能够说绘图⽅⾯基本过关了。

图⾯要“清晰”、“准确”，在绘图过程中，同样重要的⼀点就是“⾼效”了。

能够⾼效绘图，好处不⽤多说，如果每⼈都能提⾼20％的绘图效率，可能每个项⽬经理和部室主管都会笑不动了。

清晰、准确、⾼效是CAD软件使⽤的三个基本点。

在CAD软件中，除了⼀些最基本的绘图命令外，其他的各种编辑命令、各种设置定义，可以说都是围绕着清晰、准确、⾼效这三⽅⾯来编排的。

一、图层含义二、图层详解1. JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。

（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。

（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。

（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。

（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。

（6）单位名称和地名各有代码，且除了在合适的位置标注注记还要求在注记旁输入“地名标记点”，将名称输入该点的扩展属性里，由于该点的功能用于数据查询使用，要求录入的名称不能有空格或其他分隔符号。

（7）如果单位或地名比较长，用一排在所在面积表示不下，则分为两排或多排，这种排列为人工排列，不能使用MTEXT方式排列，在数据转换时MTEXT方式文字为非法文字方式。

2. DLDW层（1）要求各要素均有代码且代码使用合理。

（2）DLDW层除龙门吊、天吊等的框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种工矿线要素呈面状时不要求闭合，但禁止不合理的断线，到图廓边呈面状的地物不能在图廓边闭合。

（3）DLDW层注记包括工矿类的所有注记和其他注记如“水泥地”、“施工区”、“拆迁区”、“乱掘”、“堆土”等，注记大小规定字高为2.53. DLSS图层（1）要求各要素均有代码且代码使用合理。

（2）DLSS层除各种桥梁框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种道路线要素呈面状时不要求闭合，但禁止不合理的断线。

（3）同一条道路边线的代码要统一且合理。

（4）有名称的道路需绘道路中心线，道路中心线的图层为ASSIST层，此层为不打印输出层，绘制时目测即可，不需实地测绘，绘制道路中心线的目的也是用来在数据库里查询和数据分析使用，所以扩展属性里的道路名称不能有空格，道路宽度可直接在图上量取，数值单位使用实地距离。

CAD图层字母表示建筑层名解释线型颜色笔宽DOTE 轴线 dote 10AXIS 轴标 continuous 1/7WALL 墙 continuous 2COLUMN 柱/剪力墙 continuous 3SD 柱/剪力墙填充 continuous 252 （灰度60% ）LINE 看线 continuous 1WINDOW 门窗 continuous 4MC 门窗编号 continuous 6BALCONY 阳台 continuous 6STAIR 楼梯 continuous 4洁具/LVR 洁具/橱具 continuous 1家具/FUR 家具 253 （灰度30% ）PUB-DIM 标高/图名标注 1/7PUB-DIM1 公共标注 1/7内部尺寸/PUB-DIM2 细节标注 1/7PUB-HATCH 公共填充 8瓦坡屋顶填充 5PUB-TEXT 索引文字说明 1/7房间名称房间名称 7E-OUTLINE 立面大轮廓 2E-WALL 立面轮廓（转折线） 7E-Window 立面窗 4HIDDEN 虚线 hidden 4HOLE 留洞 continuous 4其它 continuous 4结构层名解释线型颜色颜色(GS线宽)Sbeam-s 实线梁 continuous 兰色青色<> Sbeam-x 虚线梁 dash 兰色青色 <>Scolumn-s 实线柱 continuous 黄色黄色 <> Scolumn-x 虚线柱 dash 黄色黄色 <>Swall-s 实线墙 Continuous 黄色黄色 <> Swall-x 虚线墙 dash 黄色黄色 <>Srein 钢筋 Continuous 品红紫色 <>Saz 暗柱边线 dash 蓝色蓝色 <>SLbh 梁编号 continuous 黄色绿色 <> Stc 填充 continuous 252 252(灰度)SLb 梁配筋标注 continuous 白色蓝色 <>同建筑轴线 dote 红色红色 <>Sccx 尺寸线 continuous 绿色红色 <>SText 说明文字 continuous 白色白色 <>给排水层名解释线型颜色笔宽0s-污水管污水管 40s-给水管给水管 30s-消火栓管消火栓管 20s-喷淋管喷淋管 30s-水标注水标注 20s-管配件管配件 70s-水留洞水留洞 70s-文字说明文字说明 10s建筑建筑底图 continuous 2采暖通风空气调节层名解释线型颜色1n-duct 空调风管 continuous cyan1n-HS 空调回水 dash 紫色1n-GS 空调供水 continuous cyan1N-NS 空调凝结水管 center 黄色1N-SB 空调设备 center 红色1N-MQ 煤气 continuous cyan电气层名解释线型颜色Ebpm 电气设备 continuous greenEline 电气布线 continuous yellowExtt 电气系统 continuous green通讯层名解释线型颜色Tcabl 通讯布线 continuous cranTeqpm 通讯设备 continuous greenTxtt 通讯系统图 continuous green图块的字母"" 实心闭合"_DOT"点"_DOTSMALL"小点"_DOTBLANK"空心点"_ORIGIN"原点标记"_ORIGIN2"原点标记 2"_OPEN"打开"_OPEN90"直角"_OPEN30"30 度角"_CLOSED"闭合"_SMALL"空心小点"_NONE"无"_OBLIQUE"倾斜"_BOXFILLED" 实心框"_BOXBLANK"框"_CLOSEDBLANK" 空心闭合"_DATUMFILLED" 实心基准三角形"_DATUMBLANK" 基准三角形"_INTEGRAL"完整标记"_ARCHTICK"建筑标记。
