B转H通信接入及服务器地址配置排查操作步骤服务器地址及端口

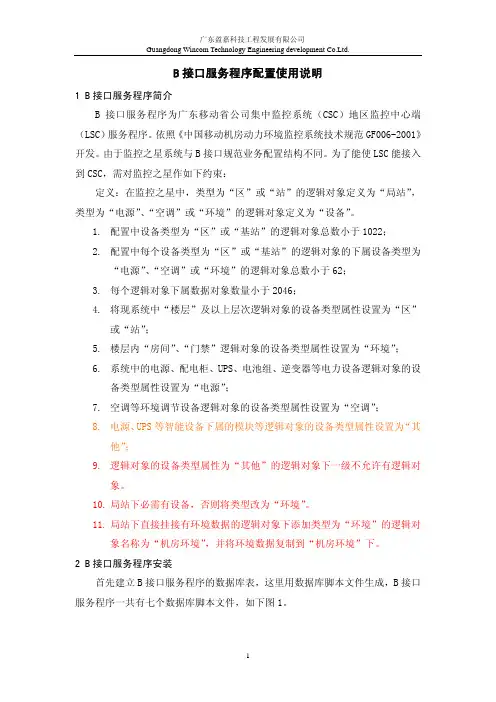

B接口服务程序配置使用说明1 B接口服务程序简介B接口服务程序为广东移动省公司集中监控系统（CSC）地区监控中心端（LSC）服务程序。

依照《中国移动机房动力环境监控系统技术规范GF006-2001》开发。

由于监控之星系统与B接口规范业务配置结构不同。

为了能使LSC能接入到CSC，需对监控之星作如下约束：定义：在监控之星中，类型为“区”或“站”的逻辑对象定义为“局站”，类型为“电源”、“空调”或“环境”的逻辑对象定义为“设备”。

1.配置中设备类型为“区”或“基站”的逻辑对象总数小于1022；2.配置中每个设备类型为“区”或“基站”的逻辑对象的下属设备类型为“电源”、“空调”或“环境”的逻辑对象总数小于62；3.每个逻辑对象下属数据对象数量小于2046；4.将现系统中“楼层”及以上层次逻辑对象的设备类型属性设置为“区”或“站”；5.楼层内“房间”、“门禁”逻辑对象的设备类型属性设置为“环境”；6.系统中的电源、配电柜、UPS、电池组、逆变器等电力设备逻辑对象的设备类型属性设置为“电源”；7.空调等环境调节设备逻辑对象的设备类型属性设置为“空调”；8.电源、UPS等智能设备下属的模块等逻辑对象的设备类型属性设置为“其他”；9.逻辑对象的设备类型属性为“其他”的逻辑对象下一级不允许有逻辑对象。

10.局站下必需有设备，否则将类型改为“环境”。

11.局站下直接挂接有环境数据的逻辑对象下添加类型为“环境”的逻辑对象名称为“机房环境”，并将环境数据复制到“机房环境”下。

2 B接口服务程序安装首先建立B接口服务程序的数据库表，这里用数据库脚本文件生成，B接口服务程序一共有七个数据库脚本文件，如下图1。

图1 B接口服务程序脚本文件注：图中红色圆圈部分的两个脚本文件必须在其余脚本运行完毕之后再运行。

数据库脚本文件运行方法：打开数据库查询分析器，选择监控之星数据库，如图2。

图2 选择数据库在数据库查询分析器打开脚本如“B接口_CBIObjectID_脚本.sql”，如图3所示。

网络通信问题调试步骤网络通信问题调试步骤在现代网络时代，网络通信问题是一个常见的挑战。

它可能导致应用程序的延迟、连接断开，甚至是数据丢失。

为了解决这些问题，网络管理员和工程师需要掌握一套有效的调试步骤。

下面将介绍一些常见的网络通信问题调试步骤，帮助您迅速解决网络通信问题。

第一步：确认问题在开始调试之前，首先需要明确存在什么样的问题。

这可能包括应用程序无法连接到特定的服务器、延迟问题或数据包丢失。

了解问题的性质和影响将有助于快速确定解决方案的方向。

第二步：检查硬件设备网络通信问题可能是由硬件设备故障引起的。

因此，在深入调试之前，检查路由器、交换机、网卡和电缆等硬件设备是否正常工作至关重要。

确保硬件设备连接正确、电源正常、无异常指示灯等。

第三步：检查网络连接确认硬件设备正常工作后，需要检查网络连接是否正确。

这可能包括验证IP地址、子网掩码、默认网关和DNS服务器等设置是否正确。

通过ping命令测试网络连通性，确保能够与其他设备进行正常的网络通信。

第四步：检查防火墙设置防火墙是网络通信问题的常见原因之一。

检查防火墙设置，确保允许应用程序和服务使用所需的端口和协议进行通信。

如果防火墙设置不正确，可能会导致连接问题或数据包被阻止。

第五步：使用网络分析工具网络分析工具是解决网络通信问题的有力工具。

例如，使用Wireshark可以捕获和分析网络数据包，帮助发现问题所在。

通过检查数据包的源和目的IP 地址、端口号以及发送和接收的数据内容，可以快速定位网络通信问题的根源。

第六步：查看日志文件大多数网络设备和应用程序会生成日志文件，记录与网络通信相关的事件和错误。

查看这些日志文件，以了解可能的错误和异常情况，有助于定位问题。

注意查看系统日志、应用程序日志和防火墙日志等。

第七步：进行逐步测试如果以上步骤未能解决问题，可以使用逐步测试的方法进一步调试。

逐步测试是一种逐渐添加或删除配置选项、功能或设备的过程，以确定引起问题的具体原因。

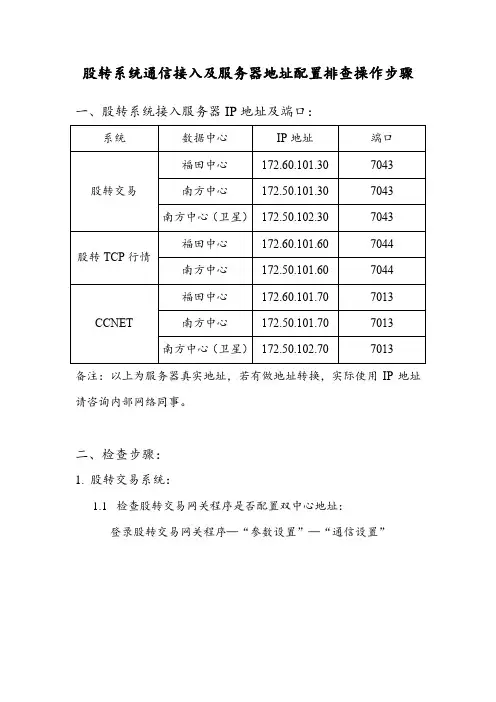

股转系统通信接入及服务器地址配置排查操作步骤一、股转系统接入服务器IP地址及端口：备注：以上为服务器真实地址，若有做地址转换，实际使用IP地址请咨询内部网络同事。

二、检查步骤：1.股转交易系统：1.1检查股转交易网关程序是否配置双中心地址：登录股转交易网关程序—“参数设置”—“通信设置”要求：福田中心、南方中心地址都要配置。

南方中心支持卫星线路接入，是否配置卫星地址由用户自行决定。

1.2检查到福田中心和南方中心7043端口是否正常：在股转交易网关程序所在服务器上分别telnet 172.60.101.30/172.50.101.30/172.50.102.30 7043端口。

要求：两个中心地址端口都通。

南方中心支持卫星线路接入，是否使用该线路接入由用户自行决定。

2.股转行情系统：2.1检查股转行情网关程序是否配置双中心地址：登录股转行情网关程序—“参数配置”—“通信设置”要求：福田中心、南方中心地址都要配置。

2.2检查到福田中心和南方中心7044端口是否正常：在股转行情网关程序所在服务器上分别telnet 172.60.101.60/172.50.101.60 7044端口。

要求：两个中心地址端口都通。

3.股转结算系统（CCNET）：3.1查看CCNET用户号（网关号/小站号）:登录CCNET网关界面，查看左上方信息栏。

3.2查看CCNET网关程序版本：登录CCNET网关界面—“关于”—“版本日期”3.3检查到福田中心和南方中心7013端口是否正常：在CCNET网关程序所在服务器上分别telnet 172.60.101.70/1 72.50.101.70 7013端口。

要求：两个中心地址端口都通。

南方中心支持卫星线路接入，是否使用该线路接入由用户自行决定。

3.4检查CCNET网关程序是否配置双中心地址：登录CCNET网关—“参数配置”—“网络配置”要求：福田中心、南方中心地址都要配置。

南方中心支持卫星线路接入，是否配置卫星地址由用户自行决定。

1.3.1 建立配置任务...........................................................................................................................................2 1.3.2 配置接口的主 IP 地址..............................................................................................................................3 1.3.3 （可选）配置接口的从 IP 地址..............................................................................................................3 1.3.4 检查配置结果...........................................................................................................................................4 1.4 配置举例............................................................................................................................................................4 1.4.1 配置 VLANIF 接口的主从 IP 地址示例.................................................................................................4
