1、打点部分/********************************************************名称：GUI_Point(打点)说明：X:横坐标(代表列的位置,0~127) Y:纵坐标(代表行的位置,0~63) 根据Datesheet需先把数据写到GDRAM，读取当前位置的数据，经过或和移位后再把数据重新写入GDRAM每行有16个位元，共64行，每个位元有两个8位(高低8位) 计算出在那个位元，在该位元的哪一位易出现的问题：1、打点位置的定位2、读取当前显示的数据3、或和移位，即重新写人的新数据********************************************************/void GUI_Point(uchar x,uchar y,uchar flag){uchar x_Dyte,x_byte; //定义列地址的字节位，及在字节中的哪1位uchar y_Dyte,y_byte; //定义为上下两个屏(取值为0，1)，行地址(取值为0~31)Write_command(0x36); //绘图模式命令/***X,Y坐标互换，即普通的X,Y坐标***/x_Dyte=x/16; //计算在16个字节中的哪一个x_byte=x&0x0f; //计算在该字节中的哪一位y_Dyte=y/32; //0为上半屏，1为下半屏y_byte=y&0x1f; //计算在0~31当中的哪一行Write_command(0x80+y_byte); //设定行地址(y坐标)Write_command(0x80+x_Dyte+8*y_Dyte); //设定列地址(x坐标)，并通过8*y_D yte选定上下屏Read_data();GDRAM_hbit=Read_data(); //读取当前显示高8位数据GDRAM_lbit=Read_data(); //读取当前显示低8位数据delay_us(5);if(flag==1){Write_command(0x80+y_byte); //设定行地址(y坐标)Write_command(0x80+x_Dyte+8*y_Dyte); //设定列地址(x坐标)，并通过8*y _Dyte选定上下屏delay_us(5);if(x_byte<8) //判断其在高8位，还是在低8位{Write_data(GDRAM_hbit|(0X01<<(7-x_byte))); //显示GDRAM区高8位数据 Write_data(GDRAM_lbit); //显示GDRAM区低8位数据}else{Write_data(GDRAM_hbit);Write_data(GDRAM_lbit|(0x01<<(15-x_byte)));}}else{Write_data(0x00); //清除GDRAM区高8位数据Write_data(0x00); //清除GDRAM区低8位数据}}2、画线部分先看程序/********************************************************* 名称：GUI_Line()采用布兰森汉姆(Bresenham)算法画线* 功能：任意两点间的直线。

根据硬件特点，实现加速。

* 入口参数：x0 直线起点所在行的位置* y0 直线起点所在列的位置* x1 直线终点所在行的位置‘ y1 直线终点所在列的位置* 出口参数：无* 说明：操作失败原因是指定地址超出缓冲区范围。

*********************************************************/void GUI_Line8(uchar x0,uchar y0,uchar x1,uchar y1){int temp;int dx,dy; //定义起点到终点的横、纵坐标增加值int s1,s2,status,i;int Dx,Dy,sub;dx=x1-x0;if(dx>=0) //X的方向是增加的s1=1;else //X的方向是降低的s1=-1;dy=y1-y0; //判断Y的方向是增加还是降到的if(dy>=0)s2=1;elses2=-1;Dx=fabs(x1-x0); //计算横、纵标志增加值的绝对值Dy=fabs(y1-y0);if(Dy>Dx) //{ //以45度角为分界线，靠进Y轴是status=1,靠近X轴是status=0 temp=Dx;Dx=Dy;Dy=temp;status=1;}elsestatus=0;/********判断垂直线和水平线********/if(dx==0) //横向上没有增量，画一条水平线GUI_XLine(x0,y0,y1,1);if(dy==0) //纵向上没有增量，画一条垂直线GUI_YLine(x0,y0,x1,1);/*********Bresenham算法画任意两点间的直线********/sub=2*Dy-Dx; //第1次判断下个点的位置for(i=0;i<Dx;i++){GUI_Point(x0,y0,1); //画点if(sub>=0){if(status==1) //在靠近Y轴区，x值加1x0+=s1;else //在靠近X轴区，y值加1y0+=s2;sub-=2*Dx; //判断下下个点的位置}if(status==1)y0+=s2;elsex0+=s1;sub+=2*Dy;}}下面是图片：在（0，0）到（127，32）之间画线在（0，0）到（63，63）之间画线大家可以看到，直线越长其线性越差，主要是算法的问题(原文件名:IMG_1765.JPG)3、画圆部分主要思路是用Bresenham算法先画1/8个圆，在利用对称行画出其余的部分程序如下：/*****************************************名称：Draw_circle (在任意位置画圆)说明：使用Bresenham法画1/8个圆，在用对称性画出其他的7/8个圆按下图把圆分为8份7 16 25 34*****************************************/void Draw_circle(uchar x0,uchar y0,uchar r){int a,b;int di;a=0;b=r;di=3-2*r; //判断下个点位置的标志while(a<=b){GUI_Point(x0-b,y0-a,1); //3GUI_Point(x0+b,y0-a,1); //0GUI_Point(x0-a,y0+b,1); //1GUI_Point(x0-b,y0-a,1); //7GUI_Point(x0-a,y0-b,1); //2GUI_Point(x0+b,y0+a,1); //4GUI_Point(x0+a,y0-b,1); //5GUI_Point(x0+a,y0+b,1); //6GUI_Point(x0-b,y0+a,1);a++;/***使用Bresenham算法画圆**/if(di<0)di +=4*a+6;else{di +=10+4*(a-b);b--;}GUI_Point(x0+a,y0+b,1);}}这是在以(63,32)为圆心，32为半径画的圆(小问题是当圆大后，会有部分画不出来，有待完善)(原文件名:IMG_1768.JPG)4、整屏画图部分这个比较简单，就直接上程序了void LCD_fulldisplay_picture_2(const uchar *pic) //全屏显示图片方法2 {unsigned int x=0;unsigned char i,j;Write_command(0x34); //扩展指令动作Write_command(0x36); //扩展指令动作for(i=0;i<32;i++) //上半屏显示{Write_command(0x80|i); //列位置Write_command(0x80); //行位置for(j=0;j<16;j++) //256/8=32 byte{ //列位置每行自动增加Write_data(*pic);pic++;}}for(i=0;i<32;i++) //下半屏显示{Write_command(0x80|i); //列位置Write_command(0x88); //行位置for(j=0;j<16;j++) //256/8=32 byte {Write_data(*pic);pic++;}}Write_command(0x30);}下面是照片(原文件名:IMG_1769.JPG)5、图片和文字在一起显示我用的是带字库的，所以显示汉字较简单，即先作图，之后关闭绘图模式，打开普通模式就可以显示汉字了，先上个图片(原文件名:IMG_1777.JPG)(原文件名:IMG_1776.JPG)大家有可以已经看出来，同样的图，怎么一幅在“同”字那有边框，另为一幅没有呢？这个也是我的问题，因为“同一个梦想”是我用点阵的方式扫进去的，而另外的字是用带字库的写进去的，我也搞不懂，还想请大家帮忙呀。

下面是程序/***************************************************名称：LCD_display_zizao (以点阵方式写入汉字或字符)输入:x(0~127),y(0~63) (输入显示数据的位置)说明：(此显示位置的确定方法类似打点的程序)***************************************************/void LCD_display_zizao(uchar x,uchar y,const uchar *pin){uchar i,j;uchar X_byte=x/16; //计算在列的那个位元上(一行共16个位元)uchar Y_Dyte=y/31; //上下屏标志位uchar Y_byte=y&0x1f; //0~31行中哪一行for(j=0;j<16;j++){Write_command(0x80+Y_byte+j); //计算行地址Write_command(0x80+X_byte+8*Y_Dyte); //8*Y_Dyte上下屏标志,确定列地址 delay_us(5);Write_data(*pin++); //显示高8位数据Write_data(*pin++); //显示低8位数据}}const uchar hanzi_0[]={ //"同"0x00,0x04,0x7F,0xFE,0x40,0x04,0x40,0x24,0x5F,0xF4,0x40,0x04,0x40,0x24,0x4F,0xF4,0x48,0x24,0x48,0x24,0x48,0x24,0x48,0x24,0x4F,0xE4,0x48,0x24,0x40,0x14,0x40,0x08};const uchar hanzi_1[]={ //"一 "0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x04,0xFF,0xFE,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00};const uchar hanzi_2[]={ //"个"0x01,0x00,0x01,0x00,0x02,0x80,0x04,0x40,0x08,0x20,0x11,0x10,0x21,0x0E,0xC1,0x04,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00};const uchar hanzi_3[]={ //"梦"0x08,0x20,0x08,0x24,0xFF,0xFE,0x08,0x20,0x1C,0x70,0x2A,0xAE,0x49,0x24,0x8C,0x20,0x07,0xF8,0x0C,0x10,0x14,0x20,0x22,0x40,0x01,0x80,0x01,0x00,0x0E,0x00,0x70,0x00};const uchar hanzi_4[]={ //"想"0x10,0x08,0x11,0xFC,0x11,0x08,0xFF,0x08,0x11,0xF8,0x31,0x08,0x39,0xF8,0x55,0x08,0x91,0x08,0x11,0xF8,0x00,0x00,0x12,0x00,0x51,0x84,0x50,0x92,0x90,0x12,0x0F,0xF0};/****奥运五环图案****/void Olympic_rings(void){draw_rectangular(0,0,127,63); //以显示区域画一个边框Draw_circle(37,10,10);Draw_circle(64,10,10);Draw_circle(91,10,10);Draw_circle(50,20,10);Draw_circle(78,20,10);LCD_display_zizao(0,32,hanzi_0); //同LCD_display_zizao(16,32,hanzi_1); //一LCD_display_zizao(32,32,hanzi_2); //个LCD_display_zizao(48,32,hanzi_3); //梦LCD_display_zizao(64,32,hanzi_4); //想Write_command(0x30); //关闭绘图模式LCD_Display_Mixed(3,3,"同一个世界 "); //普通模式下输入汉字}就为大家讲这么多吧，希望我的东西对大家有用，如果有更优的源码可以交流交流，随便帮我解决那个“同”的问题，哦，对了，用点阵扫进去的位置好像也不怎么对，也请大家给看看啊，按一行128点，一列64点来处理。

合集下载

12864教程画点画线换正弦波(非常完整)有程序

12864教程画点画线换正弦波(非常完整)有程序


功能：选择 4 行中的任一行作反白显示，并可决定反白与否。第一次设定为反白显示，再次 设定时为正常显示
正常 15. 睡眠模式（15H）
0x04
0x05
0x06/0x07
功能：SL=1：脱离睡眠模式； SL=0：进入睡眠模式(外观上和清屏相同）。 16. 扩充功能设定（16H)
功能：DL=1：8-BIT 控制接口； DL=0：4-BIT 控制接口 RE=1：扩充指令集动作； RE=0：基本指令集动作 G=1：绘图显示 ON； G=0：绘图显示 OFF
10. 写资料到 RAM
功能：写入资料到内部的 RAM（DDRAM/CGRAM/GDRAM），每个 RAM 地址 都要连续写入两个字节的资料。 11. 读出 RAM 的值
功能：从内部 RAM 读取数据（DDRAM/CGRAM/GDRAM），当设定地址指令后，若需 读取数据时需先执行一次空的读数据，才会读取到正确数据，第二次读取时则不需要，除非 又下设定地址指令
//大于100uS 的延时程序
write_com(0x01); //Display Clear
delay(10);
//大于10mS 的延时程序
write_com(0x06); //Enry Mode Set,光标从右向左加1位移动
delay(100);
//大于100uS 的延时程序
}
显示图片的初始化函数：
instruction set, G=0 :graphic display OFF
delay(100);
//大于100uS 的延时程序
write_com(0x30); //Function Set
delay(37);
////大于37uS 的延时程序
怎样在点阵屏上绘图——基于LCD12864三

怎样在点阵屏上绘图——基于LCD12864三

怎样在点阵屏上绘图——基于LCD12864【三】专业 2008-09-27 16:42 阅读122 评论0字号：大中小3.4 我行我素前面我们说过一个函数：void DispBITMap(const char *String,char StringLength,char X,char Y,char DispModel);借助这个函数，我们很容易把一个定义好的图片（字模）显示出来。

但是，这显然太中规中矩了一点。

简单的应用，如果我们想做一个图片在屏幕上来回弹的经典屏保效果就很恼火(恼火是四川话麻烦的意思)。

显然，在屏幕的任意位置显示图片就成了急需解决的问题。

一种基本思想就是，我们在系统的某一个地方再开辟一个显示缓冲区，通过一点点计算，把图片影响到的地方都改写好，然后直接把这块缓冲区影射到原先的显示缓冲中，或者干脆直接显示出来。

怎么，还是不懂？好吧，这样给你打一个比方：12864的现存结构是以纵向的8个点为一个字节，如果我们想在以8为倍数的行开始（单位是像素）显示一个8*n的字模，那么只需要简单得调用本节开始时后提到的函数把字模送过去就可以了；But,如果我们想在别的位置(显然只有行是问题，对于12864来说，列是很容易设置的)，显示这个字符呢？你可以自己先思考下下。

对于一个只有1K大小连基本显示缓冲区都开不起的M8来说，你别指望他还能再凭空找出一块地方给你做什么预处理缓冲，问题是，有必要么？实际上，我们每次进行图片变换牵涉到的显存是有限的。

比方说，我们要处理一个8*n的字符，那么每次需要参与处理的字节最多只有（8/8）+1个；我们需要处理一个16*n的字符，那么每次需要参与处理的字节最多只有（16/8）+1个。

如果需要图片在任意位置显示，那么需要参与计算的字节只有(Y/8)+1个。

那么我很容易把缓冲用的显示存储单元数量减少到一个可以接受的范围，比方说12864的8个。

计算的原理很简单，我们可以很容易写出他的通用函数(以下函数只是伪代码)：# define DISP_Model_Draw 0x01 //覆盖# define DISP_Model_AND 0x00 //印花# define DISP_Model_Not 0x02 //反相void showPicture(const char *String,char Length,char Height,char X,char Y,DispModel){char TempRAM[2] = {0,0}; //声明一个显示缓冲,因为是一个一个的处理，所以最多只需要2个字节，但是对于画线函数，就不是这样了char a = 0,b = 0,n = 0;char Temp = 0;if (Y - (Y >> 3 <<3)){//普通情况……代码忽略return ;}//需要处理的情况for (a = 0;a<Height;a++){for (b = 0;b<Length;b++){Temp = (Y+a) - ((Y+a) >> 3 <<3); //求余数TempRAM[0] = getRAM(X,(Y+a)>>3); //这一行明显示伪代码哈TempRAM[1] = getRAM(X,((Y+a)>>3)+1);switch (DispModel){case DISP_Model_Draw:for (n = 0;n<8-Temp;n++){if (String[n]<<(7-n)>>7){TempRAM[0] |= (1<<(n+Temp)); }else{TempRAM[0] &= ~(1<<(n+Temp)); }}for (n = 0;n<Temp;n++){if (String[n] << (7 - n - Temp)>>7){TempRAM[1] |= (1<<n);}else{TempRAM[1] &= ~(1<<n);}}n++;break;……以下略}把TempRAM[0]和TempRAM[1]写入到现存中}}}这一章，我囫囵吞枣的给大家撤了很多原理的东西，章节前后时间跨度之大也是前面诸多章节无法比拟的。

点阵屏上绘图——基于LCD12864控制详解

点阵屏上绘图——基于LCD12864控制详解

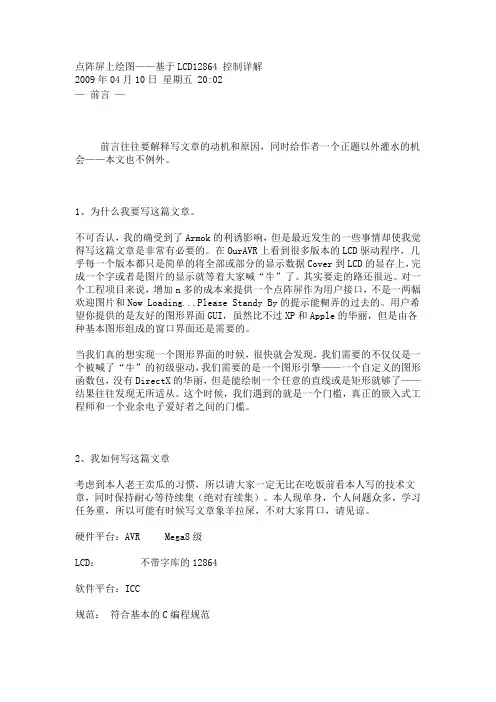

点阵屏上绘图——基于LCD12864 控制详解2009年04月10日星期五 20:02—前言—前言往往要解释写文章的动机和原因，同时给作者一个正题以外灌水的机会——本文也不例外。
