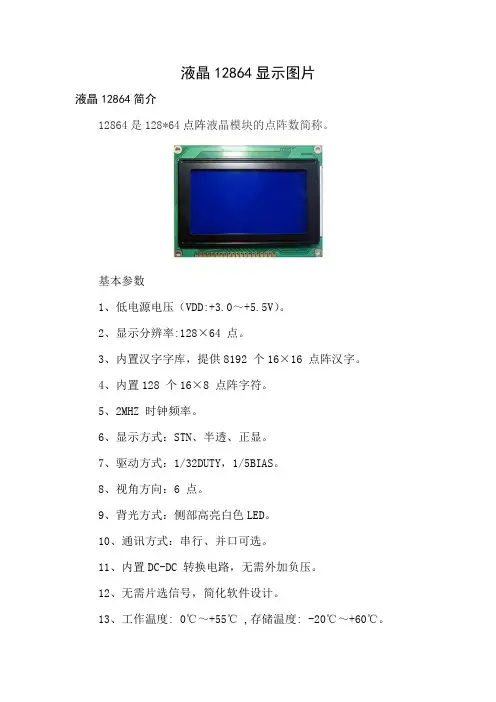

看到工具箱旁边那个LCD12864很久没用了（当初买回来用的时候只是简单地测试了一下），于是萌生了重新写一次接口程序的想法（而且这次要给它加个图片显示的功能），好，说做就做，就用Atmega16和ICCAVR来做吧，最近这MCU和平台用得比较熟练。
马上从书堆里把当初打印出来的中文datasheet给翻了出来，依葫芦画瓢地写了个初始化程序。好，OK。编译通过。于是又写了一个可以自定义从XY坐标值开始输出显示的函数，再次编译，也通过，OK。于是呼马上写了四行简单的字符烧到单片机上试了一下，嘿嘿，一次通过。如下图：
后来在进一步测试的时候也出了点小问题。就是我是使用USBISP烧写器把程序烧写进AVR的（此时实验板由USBISP烧写器供电），想要实现从第一行的第一个字符开始连续显示"0123456789"。刚烧写完程序后能看到LCD12864上正常显示"0123456789"，但是把烧写器从实验板上断开连接，单独用USB给实验板供电的时候，LCD的第一行只是显示"123456789"，第一个字符消失了……，左思右想地弄了一个多小时后，终于把问题给解决了，就是把初始化程序的延时适当增加了些，真是奇怪。刚开始一直想不通为什么在烧写器供电的情况下就正常显示，而换到USB供电后就出了问题。后来再想想，估计是跟供电有关。在使用USBISP烧写器供电的时候，LCD的背光灯明显比用USB供电的时候来得亮，而且对比度也高很多，看来是因为换到USB供电后，供电不怎么充足，以至于LCD在上电初始化的时候花上了更多的时间去初始化（因为供电低了，功率小了，跑起来有点力不从心，用的时间就久了嘛……我是觉得可以这样去理解的

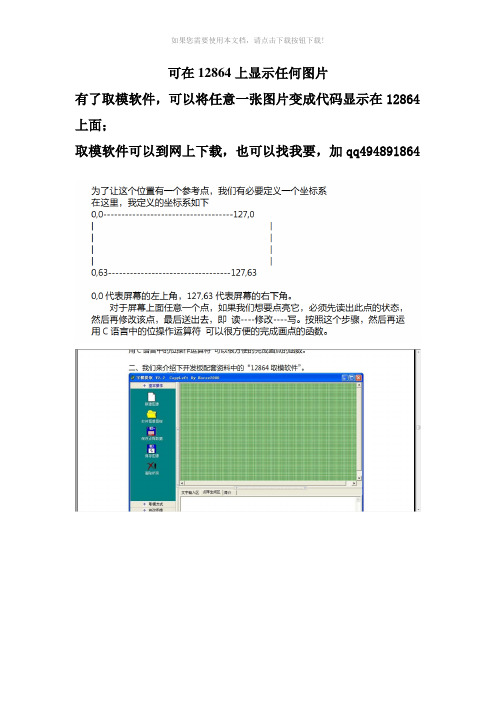

接下来呢，就到了有点难度的画图了。当初刚买到12864的时候只是简单测试了字符显示功能，除了因为画图还不需要用到，另外一个原因就是那datasheet上关于画图那部分的内容不怎么看得懂…。现在重新拿起来看，依然一头雾水……。马上上网百度了一下“12864 7920 显示图片”，看到了不少的例子程序，可是……就是没看到有关于这部分功能实现的详细思路和讲解……下载下来的那些程序，基本上没注释，不是说晦涩难懂，但是至少看起来一团糟，让人家不想继续看下去……于是还是硬着头皮去啃那datasheet。上面对于画图这部分的内容是这样讲解的：
在仔细研究了上面关于它的 X啊 Y啊那些坐标的定位啊写满了哪些地址会自增啊哪些不会啊什么的，最后感觉脑袋里有了一种朦胧的概念……哟西，反正不会弄坏，就先随便写个程序试试。
于是乎，嘀咕嘀咕……捣鼓捣鼓……反反复复又弄了一个多小时后，终于摸清了它显示的规律……
LCD12864实现画图功能的思路：
首先，画图指令属于扩充指令集，要使用这些指令必须在12864初始化之后写命令字（0x34????36吧）进入扩充指令集设定状态。

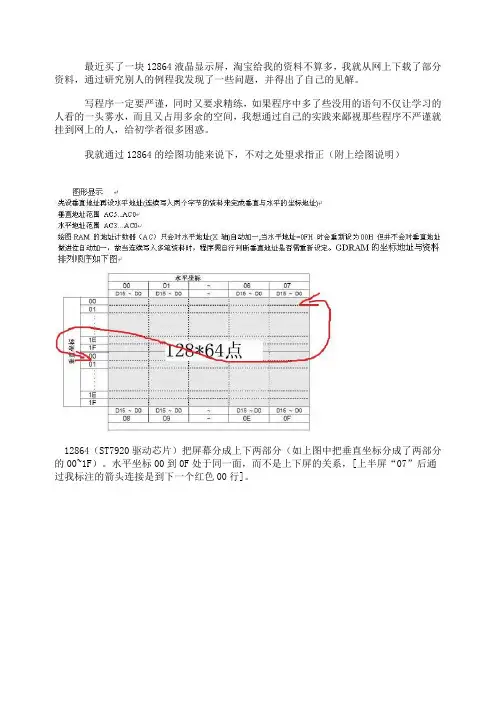

接着要做的事就是指定我们的图片要从哪里写入（即写入的XY坐标，这个是最关键，也是最难理解的部分）。因为我们这里是显示一整个画面的图片，所以我们就从12864的第一个点开始显示。那这个点的坐标是怎么定位的呢？我们往这个点写入数据后，要是接着再写数据，那坐标值会怎样变化呢？首先我们要弄清楚12864究竟是怎么把数据写入到GDRAM（绘图显示RAM）中去的。12864（ST7920驱动芯片）把屏幕分成上下两部分（如上图中把垂直坐标分成了两部分的00~1F）。当我们把坐标值写给LCD后（怎么写后面会说），ST7920控制芯片对LCD屏幕的控制过程可以用下面的图片来表示：（后来发现下面那幅图片有点问题……它这里在水平坐标上的00到0F，应该理解为是同一面的，也就是在12864上，水平坐标00到0F处于同一面，而不是上下屏的关系，[看00行]其实大家只要看箭头，明白控制芯片是按什么顺序写GDRAM的就可以了^_^）
如图片上所标注，在向GDRAM中写入要显示的图片时，我们先指定从X：00、Y：00处（也就是第①处）开始写入数据（如何指定后面会说明），我们先在第①处写图形数据（按照图片所标注，第15位在最左边，第0位在最右边，即在写入的时候LCD会先写高位字节，接着再写低位字节），接着LCD会自动把坐标定位到同一行第②处的开头，此时我们可以接着告诉LCD在这里写入图形数据，依此类推，当我们写满16次后，第00行（包括上半屏和下半屏的）就全写满了。那么我们接下去写入数据会出现什么情况呢？答案是LCD又自动从第00行的第①处重新开始写了。这是因为ST7920控制芯片设计出来就这样，在写入的时候它只会在水平方向（X轴上）地址自增，并且在增加到0F地址之后就会变成00地址从头开始写。从这里我们可以明白，每次写满一行（共16部分）后就必须在程序里人为地把垂直方向（Y轴）的地址加1，不然就会造成只是在同一行重复写入的现象（俺前面试验了好多次都是这个问题）。
如何在写入的时候定位初始XY坐标呢？依据datasheet，进行坐标设定的时候首先设垂直地址，接着设定水平地址，这两个指令是连续写入LCD的（就是进入扩充指令集设定状态后，只需要RS引脚置低电平，RW引脚置低电平，接着连续写入上面两个命令，垂直地址在前，列地址在后就可以了），我们先来看看关于设定GDRAM地址的指令：
从上面的表格我们可以看到，垂直（列）地址由AC6~AC0指定，我们是从00列开始，那自然就是AC6~AC0全为0喽（这里有个问题需要注意，因为我们在写图片数据的时候是一个字节一个字节连续写入的，所以指定列地址的时候就必须为8的整数倍，呵呵，每个字节有8位嘛），那最终写给LCD的指令是如何的呢？就是上面表格紫色字体的部分，例如我是从00列开始写，AC6~AC0为全0，那就是1AC6AC5AC4AC3AC2AC1AC0，也就是1000 0000（二进制），即0x80（十六进制）。写完列地址就开始写水平（行）地址了，行地址由AC3~AC0指定，我们从00行开始，所以就是全0，就是1000AC3AC2AC1AC0，也就是1000 0000，即0x80。
1.初始化LCD（如果之前已经有先进行过初始化，则这一步省略）
2.给LCD写指令0x34，进入扩充指令集设定状态
3.设定GDRAM的列地址和行地址【垂直和水平地址】
4.按正确规律（每写满一行，行地址要用程序手动加1）连续写入图形数据
5.给LCD写指令0x36，打开绘图开关（这样做写入的图形才能正常显示）
6.给LCD写指令0x30，返回基本指令集设定状态（也就是正常的字体显示状态）

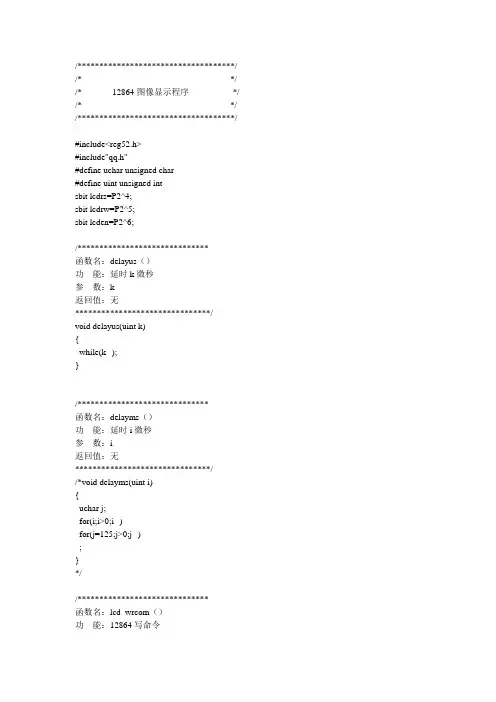

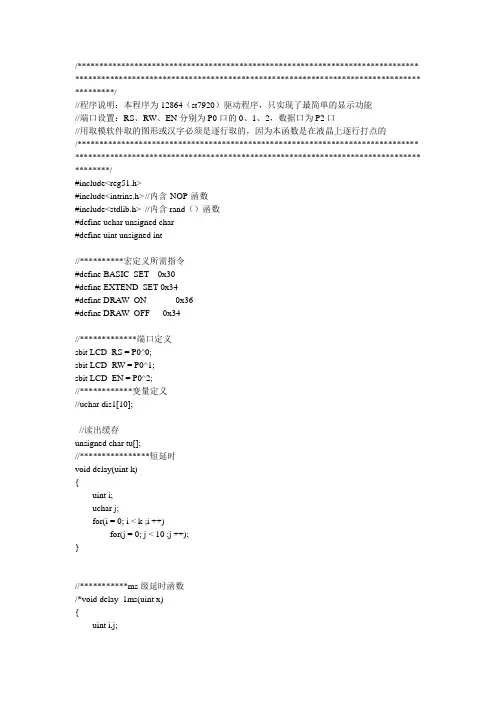

我们在用C语言设计画图程序时，可以这样写（大家如果对写屏的过程不了解，可以把通过改一下下面的程序，例如把写下半屏的函数给屏蔽掉，然后烧写到单片机上看实际效果，这样可以帮助你更好理解这个程序）：
