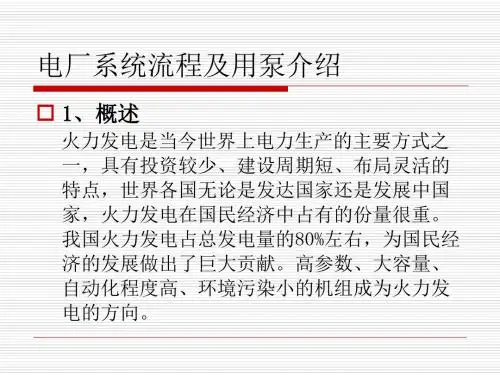

电厂系统流程及用泵介绍

运行优化与控制优化
运行优化：提高 热效率降低能耗
控制优化：采用 先进的控制技术 提高系统稳定性 和可靠性
优化策略：根据 系统运行情况调 整参数和策略
优化效果：提高 发电效率降低运 行成本提高系统 安全性
安全措施与环保措施
安全措施：定期 进行设备检查和 维护确保设备运 行安全
环保措施：采用 清洁能源减少污 染物排放
单击添加标题
发电厂热力系统 的流程
发电厂热力系统 的运行与控制
发电厂热力系统 概述
发电厂热力系统 的设备
发电厂热力系统 的安全与环保
热力系统定义
发电厂热力系统是发电厂中用于 将燃料转化为电能的关键部分。
热力系统的工作原理是通过燃烧 燃料产生热能将热能转化为机械 能再将机械能转化为电能。
添加标题
脱硝设备：用于去除烟 气中的氮氧化物减少环 境污染
烟囱：用于排放烟气减 少环境污染
水泵：用于输送冷却水 提高热效率
设备的维护与保养
定期检查：定期对设备进行检查 及时发现问题
润滑保养：定期对设备进行润滑 保持设备润滑
添加标题
添加标题
添加标题
添加标题
清洁保养：定期对设备进行清洁 保持设备清洁
更换配件：定期对设备进行更换 配件保持设备性能
安全与环保的未来发展
提高能源效率：通 过技术创新提高能 源利用效率降低能 源消耗和污染排放
清洁能源：推广使 用清洁能源如太阳 能、风能等减少对 传统能源的依赖
环保技术：研发和 应用环保技术如废 水处理、废气处理 等降低对环境的影 响
智能化管理：利用 大数据、人工智能 等技术实现发电厂 热力系统的智能化 管理提高安全与环 保水平
安全措施：建立 完善的安全管理 体系提高员工安 全意识

冷却塔的分类
根据空气流动方式的不同，冷却塔可分为自然通风（自然通风冷却塔）和机械通风（机械通风冷却塔）两类。自然通 风冷却塔依靠自然风力驱动空气流动，而机械通风冷却塔则通过风机强制空气流动。
冷却塔的维护与管理
为了确保冷却塔的稳定运行和延长使用寿命，需要定期进行维护保养，包括清洗、检查和更换磨损部件。 同时，应关注冷却塔的运行工况，合理调整运行参数，提高冷却效率。
定期检查高压设备运行状 况，确保安全可靠供电， 及时处理故障和隐患。
06
控制系统
控制室
中央控制室
负责监控火电厂整体运行 情况，是火电厂运行管理 的核心场所。
单元控制室负责监控某一来自元设备的 运行情况，如锅炉、汽轮 机等。
远程控制室
用于远程监控和操作火电 厂设备，通常设置在厂外 或远离主厂房的区域。
自动控制
通过自动控制系统，调节火电厂设备 的运行参数，使其保持在设定的范围 内。
谢谢观看
火电厂各系统流程图(主系统)
目录
• 燃料系统 • 燃烧系统 • 汽水系统 • 冷却系统 • 电气系统 • 控制系统
01
燃料系统
燃料储存
燃料储存设施
包括储煤场、油库等，用于储存 各种燃料，如煤、油等。
燃料储存安全
为确保燃料储存安全，需采取措 施防止燃料自燃、爆炸等事故发 生。
燃料运
燃料运输方式
冷却系统
冷却水处理
冷却水处理的重要性
冷却水在火电厂中起着至关重要的作用，它负责吸收热量并传递给冷却塔，以保持设备的 正常运行。为了防止水垢、腐蚀和微生物生长，必须对冷却水进行处理。
化学处理
通过添加化学药剂，如阻垢剂、缓蚀剂和杀生剂，来控制水中矿物质结垢、腐蚀和微生物 生长。这些药剂能够稳定水中离子，抑制垢物形成，保护设备和管道不受腐蚀，并杀死或 抑制微生物生长。

火电厂直流供水系统取水及循环水泵配置研究摘要：沿海火电厂优先采用海水直流供水系统，2×1000MW凝汽式超超临界汽轮发电机组额定工况时凝汽总量为1641.614t/h，循环水系统冷却倍率为76倍，凝汽器设计压力约5.1kPa。

海水取水可采用明渠、箱涵以及二者结合的方式，从系统运行角度，明渠引水，流速较箱涵引水要低，水头损失小，明渠方案相比箱涵方案，可降低水泵扬程，减小水泵前池的深度，从而减少初投资和运行费用。

循环水泵采用双速电机方案初投资高于定速电机方案，考虑运行费用后年总费用比定速电机方案节省。

关键词：直流供水系统；明渠；箱涵；循环水泵1供排水系统1.1循环水系统流程电厂二期循环水系统以海水为冷却水，采用直流供水系统。

循环水系统流程为：取水明渠→引水箱涵→泵房前池→栏污栅（移动式清污机）→旋转滤网→循环水泵→液控蝶阀→循环水压力进水管→凝汽器及辅机冷却器→循环水压力回水管→循环水压力回水沟道→脱硫提升水泵前池和脱硫曝气池（兼做虹吸井）→排水沟道→工作井→排水沟道→排水口→大海。

1.2循环水需水量本期工程安装2×1000MW凝汽式超超临界汽轮发电机组，开展了循环水《冷端优化研究专题报告》研究，通过对各主要可变参数的不同组合，经过水力、热力及经济计算，进行了多方案的比选，选取了优化配置方案。

汽轮机的热力数据见下表。

1000MW汽轮机热力数据表本工程采用单流程双背压凝汽器，循环水系统按照机组TMCR工况进行配置，额定工况时凝汽总量为1641.614t/h，循环水系统冷却倍率为76倍，凝汽器设计压力5.1kPa，单台机组冷却水量为127643m3/h。

2取水方案比选一期工程已经按照按照规划容量4×1000MW机组规模的取水量，建设了取水口和取水明渠。

并将取水明渠引入厂区，本工程拟在一期基础上取水。

取水方式可采用三种方案：方案一，延长明渠到正对本期循泵房的位置，采用箱涵引水到前池；方案二：一期明渠扩建端不再延长，做适当改造，采用引水箱涵，引水到前池；方案三：较长明渠延长并改造，采用较短箱涵引水到前池。

自动停运。
6. 确认循泵电机各轴承温度正常，线圈温度，冷却水流量正常。
7. 向循环水母管注水排气，同时检查控制油泵出口油压应稳定在 14.5～17.0MPa之间。
8. 注水排气完毕（选择首台模式时延时1800S），检查出口压力＞ 0.08MPA后开足循泵出口蝶阀，就地检查循泵出口压力正常, 调节 凝汽器循环水出水门,维持循环水母管压力。
阀。
3.
循环水压力供水管采用一机一管，管材采用预应力钢筒砼(音：同，义：混凝土）管，并采用“牺牲阳
极＋表面封闭涂层”的联合防腐措施。
4.
供水流程：电厂机组冷却水采用单元制海水直流供水系统，海水通过自流引水明渠引水至汽机房前循环
水泵房, 经循环水泵升压后向机组供水。循环水温排水则利用明渠引向电厂的煤码头防波堤北端、即龙
9. 检查循泵及循环水出水母管自动放气门动作正常[ 3] 10.凝汽器水室空气放尽后,关闭所有放空气门。 11.对闭冷器海水侧进行注水排气，投入闭冷器海水侧运行。 12.将循泵房内排水坑全部排污泵投自动。
13.确认循环水系统各旋转滤网、冲洗水泵、耙草机及排污泵已投自 动。
14.将循泵阴极保护电源送电，投入循泵阴极保护系统。 15.循环水母管压力大于0.2 MPa时，将备用泵投入备用或根据需要
6. 检查循环水系统内所有电动门已调试完成，且已送电，并检查所有 阀门状态正确。
7. 确认机组闭式冷却水系统已投运，检查冷却水压力正常，开启循泵 冷却水进、回水门，投入循泵电机空气冷却器冷却水。
8. 检查循泵电机上轴承油位、油质、油温正常。检查循泵电机下轴承 油脂加注正常。
9. 检查循泵电机两个冷却风机已投入运行正常。[1]
蝶阀联锁关闭。循环水泵允许堵转运行（即出口阀关闭），运 行时间不得超过10秒。循环水泵与电动机采用可调节的刚性连
