ANSYS中多载荷步求解的三种⽅法
⼀.载荷步的含义⼀个载荷步是指边界条件和载荷选项的⼀次设置，⽤户可对此进⾏⼀次或多次求解。⼀个分析过程可以包括：1.单⼀载荷步（常常这是⾜够的）
2.多重载荷步有三种⽅法可以⽤来定义并求解多载荷步1.多次求解⽅法
2.载荷步⽂件⽅法
3.向量参数⽅法
⼆.多次求解⽅法介绍多次求解⽅法是三种⽅法中最易理解的⽅法缺点：⽤户必须等到每⼀次求解完成后才能定义下⼀次载荷步（除⾮使⽤批处理⽅法）注意：只有在不离开求解过程时，此⽅法才有效。否则，必须指⽰程序进⾏重启动为了使⽤多次求解⽅法：1.定义第⼀个载荷步并存盘
2.进⾏求解
3.不要退出求解器，按需要为第⼆次求解改变载荷步并存盘
4.进⾏求解
5.不要退出求解器，继续进⾏步骤3和步骤4直到所有的载荷步完成
6.进⾏后处理
三.载荷步⽂件⽅法介绍当⽤户想离开计算机时，使⽤此⽅法求解多重载荷步是很⽅便的
程序将每个载荷步写到⼀个载荷步⽂件，此⽂件名为jobname.sxx（sxx 为载荷步号），然后使⽤⼀条命令，读进每个载荷步⽂件并开始求解为了使⽤载荷步⽂件⽅法：1.定义第⼀个载荷步
2.将边界条件写进⽂件Main Menu: Solution >-Load Step Opts- Write LS File (jobname.sxx)…
3.为了进⾏第⼆次求解按需要改变载荷条件
4.将边界条件写到第⼆个⽂件
5.利⽤载荷步⽂件进⾏求解Main Menu: Solution > -Solve- From LS Files (jobname.sxx)…
四.向量参数⽅法介绍主要⽤于瞬态和⾮线性稳－静态分析。使⽤向量参数和循环语句来定义⼀个载荷随时间变化的表*DO,FYVAL,1,10,1 *DIM,LOADVALS,,5F,1,FY,FYVAL LOADVALS(1)=1,2,3,5,7SOLVE *DO,II,1,5,1*ENDDO F,1,FY,LOADVALS(II) SOLVE

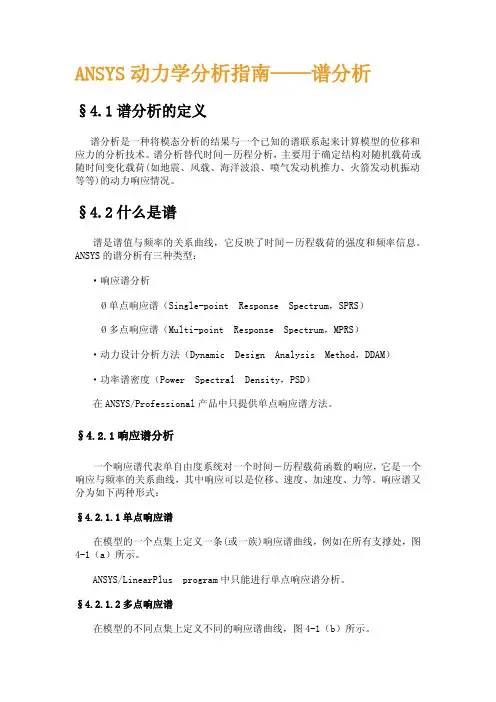

ANSYS动力学分析指南——谱分析
§4.1谱分析的定义
谱分析是一种将模态分析的结果与一个已知的谱联系起来计算模型的位移和应力的分析技术。谱分析替代时间－历程分析，主要用于确定结构对随机载荷或随时间变化载荷(如地震、风载、海洋波浪、喷气发动机推力、火箭发动机振动等等)的动力响应情况。
§4.2什么是谱
谱是谱值与频率的关系曲线，它反映了时间－历程载荷的强度和频率信息。ANSYS的谱分析有三种类型：
·响应谱分析
Ø单点响应谱（Single-point Response Spectrum，SPRS）
Ø多点响应谱（Multi-point Response Spectrum，MPRS）
·动力设计分析方法（Dynamic Design Analysis Method，DDAM）
·功率谱密度（Power Spectral Density，PSD）
在ANSYS/Professional产品中只提供单点响应谱方法。
§4.2.1响应谱分析
一个响应谱代表单自由度系统对一个时间－历程载荷函数的响应，它是一个响应与频率的关系曲线，其中响应可以是位移、速度、加速度、力等。响应谱又分为如下两种形式：
§4.2.1.1单点响应谱
在模型的一个点集上定义一条(或一族)响应谱曲线，例如在所有支撑处，图4-1（a）所示。
ANSYS/LinearPlus program中只能进行单点响应谱分析。
§4.2.1.2多点响应谱
在模型的不同点集上定义不同的响应谱曲线，图4-1（b）所示。
图4-1单点响应谱和多点响应谱
§4.2.2动力设计分析方法
该法是一种用于分析船用装备抗振性的技术，它所使用的谱是从美国海军研究实验室报告(NRL－1396)中一系列经验公式和振动设计表得来的。
§4.2.3功率谱密度
功率谱密度谱是一种概率统计方法，是对随机变量均方值的量度。一般用于随机振动分析，连续瞬态响应只能通过概率分布函数进行描述，即出现某水平响应所对应的概率。
第1页
第三部分非线性分析
第一章非线性有限元概述
1.1非线性行为
1、 非线性结构的基本特征是结构刚度随载荷的改变而变化。如果绘制一个非线 性结构的载荷一位移曲线，则 力与位移的关系是非线性函数。
2、 引起结构非线性的原因：
a几何非线性：大应变，大位移，大旋转 （例如钓鱼竿的变形）
b材料非线性：塑性，超弹性，粘弹性，蠕变
c状态改变非线性：接触，单元死活
3、 非线性行为一一分析方法特点
A不能使用叠加原理！
B结构响应与路径有关，也就是说加载的顺序可能是重要的。
C结构响应与施加的载荷可能不成比例。
1.2非线性分析的应用
1、 一些典型的非线性分析的应用包括： 非线性屈曲失稳分析
金属成形研究
碰撞与冲击分析
制造过程分析（装配、部件接触等）
材料非线性分析 （塑性材料、聚合物）
2、 橡胶底密封：一个包含几何非线性（大应变与大变形），材料非线性（橡胶），
及状态非线性（接触）的例子。
2.1非线性方程组的解法
1、求解一个结构的平衡问题通常等于 求解结构的总位能的驻值 问题。结构总位
能n： 口 "3弋门心
2、 增量法：就是将荷载分成一系列的荷载增量，即 ANSYS中的荷载步或荷载子 步。
A要点：在每一个荷载增量求解完成后，继续进行下一个荷载增量之前， 刚度矩阵以反映结构刚度的变化。
B增量法的优点：可以追踪结构变形历程，这对于材料或几何非线性（特别是 极限值屈曲分析）十分有用。
C增量法的缺点：随着荷载步增量的增加而产生积累误差，导致荷载-位移曲 线飘移。
D对飘移进行平衡修正，可以大大提高增量法的精度。应用最广的就是在每一 级载荷增量上用Newton-Raphsor或其变形的迭代法。
3、 迭代法：
割线刚度法：收敛性差，因此很少应用
切线刚度法
Newto n-Ra phsor迭代法：切向刚度法中 2.2 Newto n-Ra phsor迭代法
1、 优点：对于一致的切向刚度矩阵有 二次收敛速度。
(完整)ANSYS热分析详解
专业资料 值得拥有 (完整)ANSYS热分析详解
编辑整理：
尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)ANSYS热分析详解）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以下为(完整)ANSYS热分析详解的全部内容。
(完整)ANSYS热分析详解
专业资料 值得拥有 第一章 简 介
一、热分析的目的
热分析用于计算一个系统或部件的温度分布及其它热物理参数，如热量的获取或损失、热梯度、热流密度（热通量〕等。
热分析在许多工程应用中扮演重要角色,如内燃机、涡轮机、换热器、管路系统、电子元件等。
二、ANSYS的热分析
• 在ANSYS/Multiphysics、ANSYS/Mechanical、ANSYS/Thermal、ANSYS/FLOTRAN、ANSYS/ED五种产品中包含热分析功能,其中ANSYS/FLOTRAN不含相变热分析。
• ANSYS热分析基于能量守恒原理的热平衡方程，用有限元法计算各节点的温度，并导出其它热物理参数。
• ANSYS热分析包括热传导、热对流及热辐射三种热传递方式.此外，还可以分析相变、有内热源、接触热阻等问题。
三、ANSYS 热分析分类
• 稳态传热:系统的温度场不随时间变化
• 瞬态传热：系统的温度场随时间明显变化
四、耦合分析
• 热－结构耦合
• 热－流体耦合
• 热－电耦合
• 热－磁耦合
• 热－电－磁－结构耦合等 (完整)ANSYS热分析详解
