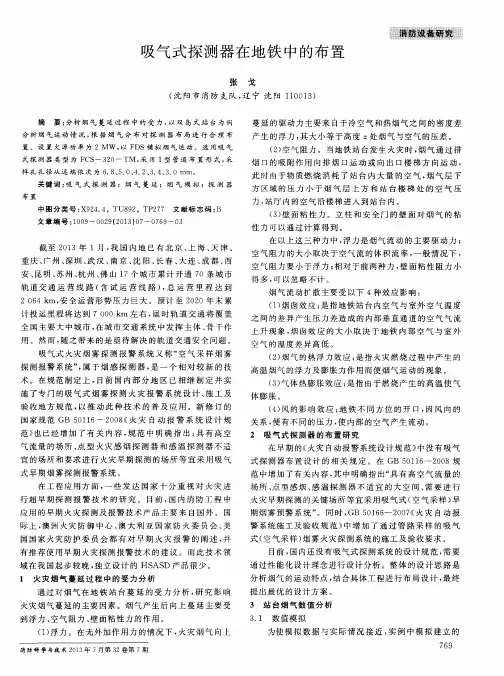

吸气式探测器在地铁中的布置
张 戈
（沈阳市消防支队，辽宁沈阳１１００１３）
摘 要：分析烟气蔓延过程中的受力，以双岛式站台为例 分析烟气运动情况，根据烟气分布对探测器布局进行合理布 置。设置火源功率为２ Ｍｗ，以ＦＤＳ模拟烟气运动。选用吸气 式探测器类型为ＦＣＳ一３２０一ＴＭ，采用Ｉ型管道布置形式，采
样孔孔径从远端依次为６．８、５．０、４．２、３．４、３．０ ｍｍ。 关键词：吸气式探测器；烟气蔓延；烟气模拟；探测器
布置
中图分类号：Ｘ９２４．４，ＴＵ８９２，ＴＰ２７７文献标志码：Ｂ 文章编号：１００９—００２９（２０１３）０７—０７６９—０３
截至２０１３年１月，我国内地已有北京、上海、天津、
重庆、广州、深圳、武汉、南京、沈阳、长春、大连、成都、西
安、昆明、苏州、杭州、佛山１７个城市累计开通７Ｏ条城市
轨道交通运营线路（含试运营线路），总运营里程达到
２ ０６４ ｋｍ，安全运营形势压力巨大。预计至２０２０年末累
计投运里程将达到７ ０００ ｋｍ左右，届时轨道交通将覆盖
全国主要大中城市，在城市交通系统中发挥主体、骨干作
用。然而，随之带来的是亟待解决的轨道交通安全问题。
吸气式火灾烟雾探测报警系统又称“空气采样烟雾
探测报警系统”，属于烟感探测器，是一个相对较新的技
术。在规范制定上，目前国内部分地区已相继制定并实
施了专门的吸气式烟雾探测火灾报警系统设计、施工及
验收地方规范，以推动此种技术的普及应用。新修订的
国家规范ＧＢ ５０１１６—２００８《火灾自动报警系统设计规
范》也已经增加了有关内容，规范中明确指出：具有高空
气流量的场所、点型火灾感烟探测器和感温探测器不适
宜的场所和要求进行火灾早期探测的场所等宜采用吸气
式早期烟雾探测报警系统。
在工程应用方面，一些发达国家十分重视对火灾进
行超早期探测报警技术的研究。目前，国内消防工程中
应用的早期火灾探测及报警技术产品主要来自国外。国
龙源期刊网

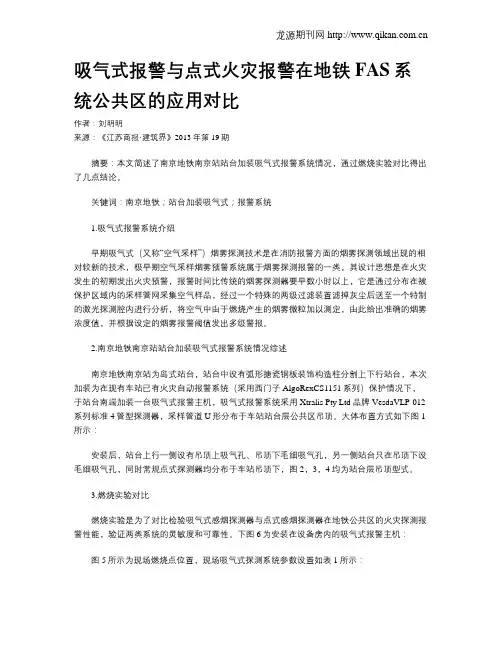

吸气式报警与点式火灾报警在地铁FAS系统公共区的应用对比
作者：刘明明
来源：《江苏商报·建筑界》2013年第19期
摘要：本文简述了南京地铁南京站站台加装吸气式报警系统情况，通过燃烧实验对比得出了几点结论。
关键词：南京地铁；站台加装吸气式；报警系统
1.吸气式报警系统介绍
早期吸气式（又称“空气采样”）烟雾探测技术是在消防报警方面的烟雾探测领域出现的相对较新的技术，极早期空气采样烟雾预警系统属于烟雾探测报警的一类，其设计思想是在火灾发生的初期发出火灾预警，报警时间比传统的烟雾探测器要早数小时以上，它是通过分布在被保护区域内的采样管网采集空气样品，经过一个特殊的两级过滤装置滤掉灰尘后送至一个特制的激光探测腔内进行分析，将空气中由于燃烧产生的烟雾微粒加以测定，由此给出准确的烟雾浓度值，并根据设定的烟雾报警阈值发出多级警报。
2.南京地铁南京站站台加装吸气式报警系统情况综述
南京地铁南京站为岛式站台，站台中设有弧形搪瓷钢板装饰构造柱分割上下行站台，本次加装为在现有车站已有火灾自动报警系统（采用西门子AlgoRexCS1151系列）保护情况下，于站台南端加装一台吸气式报警主机，吸气式报警系统采用Xtralis Pty Ltd品牌VesdaVLP-012系列标准4管型探测器，采样管道U形分布于车站站台层公共区吊顶。大体布置方式如下图1所示：
安装后，站台上行一侧设有吊顶上吸气孔、吊顶下毛细吸气孔，另一侧站台只在吊顶下设毛细吸气孔，同时常规点式探测器均分布于车站吊顶下，图2，3，4均为站台层吊顶型式。
3.燃烧实验对比
燃烧实验是为了对比检验吸气式感烟探测器与点式感烟探测器在地铁公共区的火灾探测报警性能，验证两类系统的灵敏度和可靠性。下图6为安装在设备房内的吸气式报警主机：
南京福莫斯特贸易有限公司吸气式感烟火灾探测报警系统
鼎盛特安全预警技术(北京)有限公司
早期预警的典型应用FMST 吸气式感烟火灾探测报警系统已在众多领域得到广泛应用……由国际知名公司艾克利斯(Xtralis)投资和支持的鼎盛特安全预警技术(北京)有限公司( )旨在研发、制造并行销具有高新技术知识产权的FMST®吸气式感烟火灾预警系统。 极早期安全预警技术是尽早发现可能危及到重要设施或致使业务不必要中断的火灾隐患，并在威胁产生之前为用户提供充足的响应时间，从而防止灾害发生的高精探测技术。鼎盛特在全国范围内为各级政府、商务机构、重要建筑，以及不间断服务网络和设施提供高端的安全保护。FMST®吸气式烟雾探测系统已达到了国家新标准GB15631-2008中对特种火灾探测器的严苛要求。鼎盛特拥有中国极早期烟雾预警领域的杰出品牌FMST®吸气式感烟火灾探测报警器。立足于近十年在国内安全预警技术领域的研发、生产与销售经验，借助于国际强大的金融与先进的管理体系支持，鼎盛特致力于不断创新，秉承本地化服务，在持续研究新技术，开发新产品的基础上，进一步拓展和完善安全预警系统在各领域的应用。鼎盛特在北京高新技术园区建立了研发中心和生产基地，设有全国销售和技术服务中心。鼎盛特与渠道伙伴合作，与建筑工程承包商直接互动，共同服务于中国的普通消防、安全、建筑行业，以及其他例如通信、电力、烟草、轨道交通等专业的领域，确保建筑、重要资产、人身安全及不能间断的商业连续性。鼎盛特秉承“好技术是企业发展的基础，好服务是企业发展的动力”原则，履行“即时响应，精湛服务”的承诺，以用户为关注焦点，提供最方便快捷，最高质量低成本的售后服务，使FMST®保持其国产顶级品牌地位，更好地保护人民生命和财产安全。
业务不能中断的场所：通信设施、金融数据中心、电力设施、广电设施、公共交通、指挥中心高大空间：中庭、室内场馆、剧场、会议中心、物流库、高架库、仓库、厂房
FMST-IF4和FMST-MIC吸气式感烟火灾探测报警器的顶级产品 中外技术合作的结晶
可靠的极早期探测并预报火警，对于防止和减少生命财产损失是极为关键的。通常使用的火灾探测报警系统因其灵敏度低、误报率高，仅使用于工业与民用建筑场所。而对于一些重点防火场所、由于业务中断会造成重大损失的场所、不宜启动灭火设备的场所、传统探头无法使用的大面积高眺空间和强电磁场辐射的场所、需要有足够时间撤离人员的场所等，例如电信机房、发电厂、广播电视发射机房、变电所、配电室、计算机房、各种控制指挥中心、图书馆、博物馆、广电中心、会展中心、厂房、仓库、物流库等，传统探测器已不能满足要求。针对这些工程需求，我公司多年前成功地开发出了高灵敏度低误报率的FMST极早期空气采样烟雾探测系统。
FMST系统能在如电信机房、计算机房和洁净室这样的干净环境中达到最高的灵敏度。在这种应用中、它能对微小的烟雾迹象发出报警。而在另一个极端，通过自动调节报警阈值，它亦是一种能够适用于肮脏环境中的高灵敏度系统。FMST系统能在火灾的萌芽阶段发布报警，使人们有充足的时间采取适当的动作，将火患消灭于初始，使您宝贵的财产获得更有效的保护，从而达到“备而不用，防而不消”的最高防火境界。
FMST-IF4吸气式感烟火灾探测报警器 FMST-MIC吸气式感烟火灾探测报警器
FMST-IF4吸气式感烟火灾探测报警器主机上设四根采样管，FMST-MIC吸气式感烟火灾探测报警器主机上设一根采样管道。采样管道均为Φ25mmPVC管，取样管上均Φ2mm-Φ3mm开采样孔，主机内置抽气泵通过采样孔将现场空气抽到主机内，空气经过过滤后部分进入激光探过激光前向散射原理，收集烟雾粒子造成的散射光线，经过光敏元器件转成脉冲信号，通过计数得到代表烟雾浓度的电参数，从而诊断火灾烟雾。
激光探测腔是FMST-IF4、FMST-MIC（以下统称FMST）吸气式感烟火灾探测报警器的核心部件。半导体激光器发射5mw激光束经二级聚焦镜聚焦后，在焦点处形成直径1.0mm的特强光焦点，然后分散后被激光吸收垫吸收。由于激光的光频率比较单一，所以在传输过程中方向性极强，同时光路上又设有多级光栅使得激光传输的光路上在没有烟雾粒子通过时散射光降到零，光敏阵列管接收到的信号基本为零，仅有微弱的噪声存在。
