某IDC项目暖通设备单机试运行调试方案

  • 格式：docx
  • 大小：111.33 KB
  • 文档页数：27

XXXIDC项目

暖通设备单机试运行调试方案

编制：

审核：

审批：

XXXXX公司

年/月/日

目 录

一、工程概况 ................................................................................................................................... 1

1.1 水系统 ................................................................................................................................ 1

1.2 空调及新风系统 ................................................................................................................ 3

1.3 多联机系统 ........................................................................................................................ 3

1.4 监测与控制 ........................................................................................................................ 4

二、编制依据 ................................................................................................................................... 6

三、调试范围 ................................................................................................................................... 6

四、调试工作部署 ........................................................................................................................... 7

4.1、管理架构 .......................................................................................................................... 7

4.2、技术组织 .......................................................................................................................... 8

4.3、调试计划 .......................................................................................................................... 9

五、设备单机调试 ........................................................................................................................... 9

5.1 调试条件 ............................................................................................................................ 9

5.2 冷冻水系统设备单机调试 .............................................................................................. 10

1）水泵 ........................................................................................................................... 10

2）冷却塔 ....................................................................................................................... 12

3）冷水机组 ................................................................................................................... 13

4）精密空调 ................................................................................................................... 15

5）变冷媒多联机冷热水系统 ....................................................................................... 17

6）新风机 ....................................................................................................................... 18

7）电动阀门 ................................................................................................................... 19

8）补水泵 ....................................................................................................................... 19

9）砂滤器 ....................................................................................................................... 20

10）加湿除湿一体机 ..................................................................................................... 21

11）全自动加药装置 ..................................................................................................... 21

12）软水装置 ................................................................................................................. 22

13）板式换热器 ............................................................................................................. 23

六、故障处理及预防措施 ............................................................................................................. 23

七、安全措施与应急方案 ............................................................................................................. 24

7.1 组织措施 .................................................................................................................. 24

7.2 技术措施 .................................................................................................................. 24

7.3 应急方案 .................................................................................................................. 25

1

一、工程概况

XXXX项目暖通空调分项包含：空调水系统（包括冷冻水系统、冷却水系统、加湿和凝结水系统）、机房新风系统、水冷（热）式多联机系统等。

1.1 水系统

空调水系统设备包括冷水机组、冷冻水循环泵、冷却水循环泵、板式换热器、蓄冷罐、冷却塔、定压补水装置、自动砂滤器、胶球在线清理装置、全自动加药装置、变频补水泵、精密空调、加湿除湿一体等设备。其中冷却塔和蓄冷罐位于室外平台；精密空调分布在一层高低压配电间，以及一层至三层电力机房、电池室、数据机房的精密空调间；其余设备位于冷冻站。

冷冻站设在一层，采用水冷离心式冷水机组作为冷源。本工程采用4台3341kW(950RT)的冷水机组、4台板式换热器（换热量3400kW）、4台冷冻水泵（流量530m³/h，扬程38m）、4台冷却水泵（流量730m³/h，扬程32m）。其中冷冻水泵，冷却水泵，冷却塔风机都采用变频控制。另外在室外平台设置4台配套散热能力的冷却塔以及2台容量为155m³的卧式蓄冷罐，以提高数据中心冷源供应的可靠性。

合集下载

暖通空调调试方案

暖通空调调试方案

暖通空调调试方案

1. 引言

暖通空调是现代建筑中必不可少的一项设备，为了确保空调系统正常运行，需要进行相应的调试工作。本文将介绍暖通空调调试的基本概念、调试步骤以及常见问题的解决方案，以帮助工程师顺利完成调试工作。

2. 调试前准备

在进行暖通空调调试之前，我们需要做一些准备工作，以确保调试工作的顺利进行：

• 确保所有的设备和部件已经安装完毕，并接通电源；

• 根据设计图纸和安装说明书，核对空调系统的管道连接、电气连接等是否正确；

• 准备调试工具，如测压仪、温度计、电流表等。

3. 调试步骤

3.1 验收调试

验收调试主要是针对新建或重大改造的空调系统，目的是确认系统的功能和性能是否满足设计要求。

步骤如下： 1. 启动空调系统，检查各设备是否正常运行，如空调主机、冷却水泵、风机等；

2. 检查空调系统的传感器和控制阀的工作状态，如温度传感器、湿度传感器、压力传感器等；

3. 检测空调系统的制冷/制热效果，根据设计要求和环境条件调整控制参数；

4. 检查空调系统的节能性能，如使用变频器调节风机和水泵的转速，合理控制运行功率。

3.2 故障排除

当空调系统出现故障时，需要进行故障排除，并解决问题。

步骤如下：

1. 根据故障现象进行初步判断，如制冷效果不佳、风量过小、系统噪声大等；

2. 检查空调系统的传感器和控制阀是否工作正常，如是否准确读取温度、湿度等参数；

3. 检查空调系统的管道连接是否存在漏水、堵塞等问题；

4. 检查空调系统的电气连接是否正确，排除电源故障；

5. 根据故障现象和检查结果，进行进一步的分析和处理，可能需要更换故障部件或进行维修。 4. 常见问题及解决方案

4.1 制冷效果不佳

可能原因及解决方案：

• 制冷剂不足：补充适量制冷剂，并检查制冷剂泄漏点；

• 冷凝器污垢：清洗冷凝器表面，提高制冷效果；

• 冷凝风机故障：检查冷凝风机的电路和电机是否正常工作。

4.2 风量过小

暖通工程安装与调试方案

暖通工程安装与调试方案

暖通工程安装与调试方案

一、暖通工程相关知识概述

暖通工程是指针对建筑内部环境的舒适度进行设计和施工，主要包括供暖系统、通风系统、空调系统和给排水系统。这些系统的安装与调试需要充分考虑建筑的结构和使用需求，合理布局和配置，确保系统运行稳定、效果良好。

1. 供暖系统：供暖系统是指为建筑提供舒适的室内温度的系统，一般包括采暖锅炉、散热器、管道等设备，通过循环水来进行热交换。供暖系统的设计和安装需要根据建筑的面积和结构来确定供暖设备的类型和数量，同时要考虑到节能环保的要求，确保供暖效果和成本控制。

2. 通风系统：通风系统主要是为了保证室内空气的新鲜和流通，防止室内空气污染。通风系统一般包括排风机、送风机、风管等设备，通过空气循环来实现室内空气的流通。在通风系统的安装与调试中，需要充分考虑建筑的使用功能和人员密集程度，确保室内空气质量。

3. 空调系统：空调系统主要是为了控制室内的温度和湿度，保证室内的舒适度。空调系统一般包括冷凝机、蒸发器、风机等设备，通过制冷剂的循环来实现室内温度的控制。在空调系统的安装与调试中，需要考虑到建筑的结构和密封性，合理配置设备和风道，确保室内温度的均匀和稳定。

4. 给排水系统：给排水系统是指为建筑提供用水和排水的系统，包括自来水系统、污水处理系统等。给排水系统的安装与调试需要考虑到建筑的用水需求和排水情况，确保给排水设备的运行稳定和安全。

二、暖通工程安装与调试方案

在暖通工程的安装与调试中，需要根据建筑的使用功能和结构情况，制定详细的方案和计划，确保系统的安装质量和使用效果。

1. 方案制定阶段：在暖通工程的安装与调试方案制定阶段，需要对建筑的结构、用途、规模等因素进行全面的分析和评估，确定系统的类型、配置和布局，绘制详细的施工图纸和方案设计。同时要考虑到建筑的节能环保要求，合理配置设备和材料，确保系统运行的节能效果。

2. 施工准备阶段：在施工准备阶段，需要充分准备好施工设备和材料，确定施工队伍和安全措施，进行现场勘察和测量，确保施工的顺利进行。同时要考虑到暖通工程与其他工程的衔接和配合，避免出现交叉施工和误差。 3. 安装施工阶段：在安装施工阶段，需要严格按照方案设计和施工图纸进行安装施工，合理布局和配置设备，确保管道的连接和设备的安装质量。在施工过程中，需要注意安全和质量，确保施工的进度和质量。

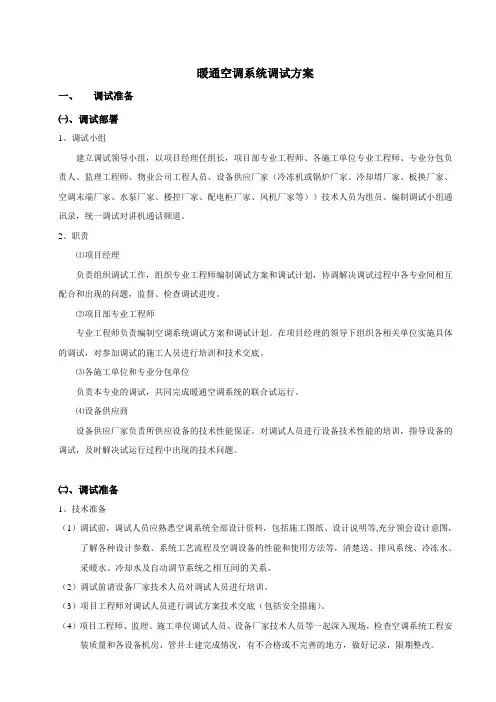

暖通空调系统调试方案
