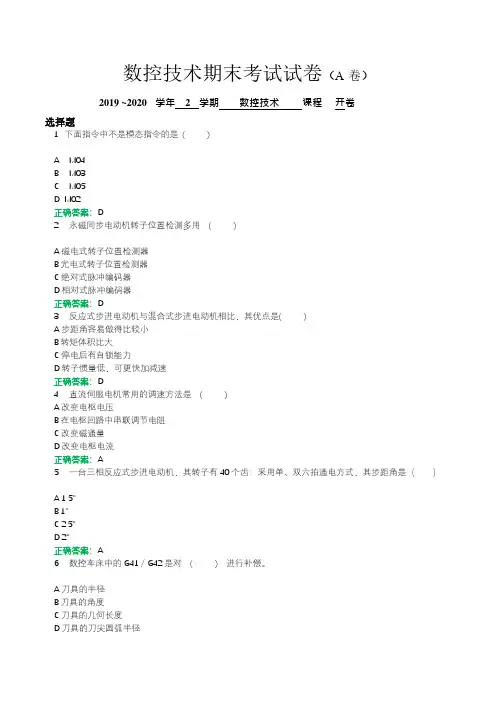

四、简答题

1、下面是一段完整的加工程序

%

O1000

N10 G00 G54 X50 Y30 M03 S3000

N20 G01 X88.1 Y30.2 F500 T02 M08

N30 X90

⋯ ⋯

N300 M30

%

请回答:

(1)、“%”表示 程序开始 ,“O1000”表示 程序名 ,“N10、N20、N30⋯ .”

表示 程序序号 。

(2)、以上程序主体是指 N10 到 N290 。

(3)、程序结束指令可以用 M02 和 M30 ;它们的区别是 M30 带程序还

原 。

图2-1

当不考虑刀具的实际尺寸加工下面轮廓形状时,试分式 编写加工程序, G(5,5)为起刀点。

题图2-1

O0001

N10 G92X5Y5

N20 G90 G00 X10Y10

N30 G01 X30Y18F100N40 X-5Y30

N50 X10Y10

N60 G00X5Y5

N70 M02

N80 M30

O0002

N10 G92X5Y5

N20 G91 G00 X5Y5

N30 G01 X20Y8F100

N40 X-35Y12

N50 X15Y-20

N60 G00X-5Y-5

N70 M02

N80 M30

3、如题图 2-2:加工顺序为圆弧 a—圆弧 b,试分别用绝对方式和增量方式编写加工程序。

题图 2-2

O0001

N10 G90G17G92X0Y0

N20 G00X30Y0

N30 G41G03X0Y30R30F100

N40 G02X30Y0R-30

N50 G40G01X0Y0N60 M02

N70 M30

3、试写出 FANUC-0i 系统中下列指令的功能与格式?

G01——直线插补

G28——自动返回参考点

G90——绝对方式

M04——主轴反转

G32——车螺纹

4、已知某零件的程序如下,零件厚度 10mm,用 R5的立铣刀精铣外轮廓。试回答: (1) 用实

线划出零件轮廓,并标明各交点、切点坐标; (2) 用虚线划出刀具中心轨迹; (3) 用箭头和

文字标明刀具运行方向; (4) 用箭头和文字标明刀具偏移方向、距离。 (10 分)

5、下图书数控机床主传动系统主要有三种配置方式, 写出传动的名称并简述工作原理。

图 7—1 图 7—2 图 7—3

齿轮传动 带传动 直接传动

6、 刀具半径补偿执行过程一般分为三步,请写出这三步名称。图 1 若以 O点为起刀点,请画出以 G42偏置的刀具轨迹图,并分别标注上述三步的位置。

图 1

刀具补偿建立 执行 撤销

7.试推导下图内的脉冲当量 δ 与步距角 α 的关系式,假设已知各齿轮齿数和丝杠的导程。

由于脉冲当量是规定的, 步进电机一经选定后, 其步距角也是一定的, 试回答如何满足脉冲

当量与步距角中间的关系?

五、计算题

1、 插补第一象限直线 OE,起点为 O(0,0),终点为 E(5,3),写出插补过程并画出轨

迹运动图。

解:因终点最大坐标值为 5,取累加器、被积函数寄存器、终点计数器均为三位二进制寄存

器,即 N=3。则累加次数 n 23 8。插补运算过程见表 5—3,插补轨迹见图 5—9。

表 5—3 插补过程表

累 加 次

数(△t )

X 被积函

数寄存器 X 积分器 Y 积分器

X 累加器 Y 被积函

X 累加器 Y 累加器 溢出脉冲 数寄存器

Y 累加器

溢出脉冲 终 点 计

数器(JE) 0 5 0 0 3 0 0 0

1 5 5+0=5 0 3 3+0=3 0 1

2 5 5+5=8+2 1 3 3+3=6 0 2

3 5 5+2=7 0 3 3+6=8+1 1 3

4 5 5+7=8+4 1 3 3+1=4 0 4

5 5 5+4=8+1 1 3 3+4=7 0 5

6 5 5+1=6 0 3 3+7=8+2 1 6

7 5 5+6=8+3 1 3 3+2=5 0 7

8 5 5+3=8+0 1 3 3+5=8+0 1 0

图 5—9

2、利用数控机床加工第一象限直线 OE ,原点为 O,E 为终点,坐标为 E 6,4 ,用 DDA

法插补此直线,请写出插补运算过程并画出运动轨迹图。

六、编程题

1、试根据下题图 2-3 的尺寸,选用 D=10mm 的立铣刀,编写 ABCDEA 加工程序。

题图 2-3

2、在题图 2-4 中,当不考虑刀具的实际尺寸加工下面轮廓形状时,试编写加工程序。题图 2-4

O0000

N10 G50X200Z100

N20 G00X132Z82M03S800

N30 G71P 40 Q 80 U4W2D7F3.0S500

N40 G00X80Z82S800

N50 G01X100Z55F1.5

N60 Z18

N70 G02X132Z10R8

N80 G01Z0

N90 G70P40Q80

N100 G00X200Z100

N110 M02

N120 M30

3. 用倒角指令编程题图 3-1

4、用圆弧指令编程

题图 3-2

5.对下图所示的圆柱螺纹编程。螺纹导程为 1.5;

每次吃刀量分别为 0.8mm 0.6mm 0.4mm 0.16mm

题图 3-3

6.用外径粗加工复合循环编制下图所示零件的加工程序:要求循环起始点在 A (46,3),

切削深度为 1.5mm(半径量 )。退刀量为 1mm,X 方向精加工余量为 0.4mm,Z 方向精加工余

量为 0.1mm,其中点划线部分为工件毛坯。题图 3-4

6、使用 FANUC 系统指令编制题图 5-2 所示的螺纹加工程序: 设刀具起点距工件表面 100mm

处,切削深度为 10mm。

7、

(1) 试确定 A、B、C、D、E 五点的绝对坐标值( 5 分)。

A ( , ) B ( , ) C ( , )

D ( , ) E ( , )

(2) 用绝对尺寸编写出该几何图形的加工程序(不考虑刀具半径) (15 分)。

(对不知道的坐标值允许用小写字母代替,如 Xa Yb)0 1 Y 45°

C B 0 2 A

D R15

40

E

5 1

0 3

O X 20

8、分析下图完成下列问题:

120

12

D G

R8 20 30 15 X (80,50)

C

3× 2

B A

ф70 ф54 ф30 R15

(1)写出图中 A、B、C、D 点 X、Z 坐标值。(10 分)(X 为直径方式)

A 点( , ) B 点( , )

C 点( , ) D 点( , )

(2)编写加工程序。 (G 点是起刀点)
