对于半自动平压模切机的课程设计，以下是一个简单的设计框架，可根据具体的教学目标和课程要求进行调整：
引言和背景介绍：
介绍模切工艺及其在工业生产中的应用。
说明半自动平压模切机的原理、结构和功能。
安全操作：
强调使用半自动平压模切机时的安全注意事项。
解释紧急停机装置的作用和使用方法。
强调个人防护装备的重要性。
机器操作：
说明半自动平压模切机的主要部件和控制面板。
指导学生如何正确设置刀模、调整模切压力和速度。
演示正确的进料和排料方法。
模切工艺参数：
解释模切工艺参数的意义和影响。
指导学生如何选择适当的模切压力、速度和模具。
强调在不同材料和工件上进行模切时的参数调整。
故障排除和维护：
列举常见的半自动平压模切机故障，并介绍排除方法。
强调机器的日常维护和保养措施，如润滑、清洁和定期检查。
实践操作：
提供学生实践操作半自动平压模切机的机会。
让学生根据给定的工件和材料进行模切操作。
监督学生操作过程并提供指导。
结果评估：
要求学生记录和报告模切操作的结果。
评估学生对安全操作、工艺参数和故障排除的理解和应用能力。
可以设置模切质量和操作效率等指标来评估学生的表现。
总结和讨论：
回顾半自动平压模切机的关键知识点和操作要点。
强调模切工艺的重要性和应用前景。
鼓励学生提出问题、分享经验和展开讨论。
请注意，这只是一个简单的设计框架，具体的课程设计还需要根据您的教学目标、教学时间和学生群体的特点进行进一步的规划和细化。希望这个框架能对您的课程设计有所帮助！

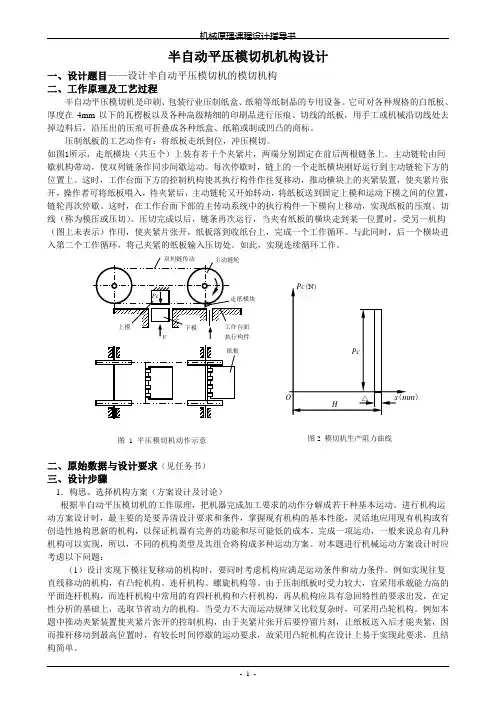

机械原理课程设计指导书 - 1 - 半自动平压模切机机构设计
一、设计题目——设计半自动平压模切机的模切机构
二、工作原理及工艺过程
半自动平压模切机是印刷、包装行业压制纸盒、纸箱等纸制品的专用设备。它可对各种规格的白纸板、厚度在4mm以下的瓦楞板以及各种高级精细的印刷品进行压痕、切线的纸板，用手工或机械沿切线处去掉边料后，沿压出的压痕可折叠成各种纸盒、纸箱或制成凹凸的商标。
压制纸板的工艺动作有：将纸板走纸到位，冲压模切。
如图1所示，走纸横块（共五个）上装有若干个夹紧片，两端分别固定在前后两根链条上。主动链轮由间歇机构带动，使双列链条作同步间歇运动。每次停歇时，链上的一个走纸横块刚好运行到主动链轮下方的位置上。这时，工作台面下方的控制机构使其执行构件作往复移动，推动横块上的夹紧装置，使夹紧片张开，操作者可将纸板喂入，待夹紧后，主动链轮又开始转动，将纸板送到固定上模和运动下模之间的位置，链轮再次停歇。这时，在工作台面下部的主传动系统中的执行构件—下模向上移动，实现纸板的压痕、切线（称为模压或压切）。压切完成以后，链条再次运行，当夹有纸板的横块走到某一位置时，受另一机构（图上未表示）作用，使夹紧片张开，纸板落到收纸台上，完成一个工作循环。与此同时，后一个横块进入第二个工作循环，将己夹紧的纸板输入压切处。如此，实现连续循环工作。
二、原始数据与设计要求（见任务书）
三、设计步骤
1．构思、选择机构方案（方案设计及讨论）
根据半自动平压模切机的工作原理，把机器完成加工要求的动作分解成若干种基本运动。进行机构运动方案设计时，最主要的是要弄清设计要求和条件，掌握现有机构的基本性能，灵活地应用现有机构或有创造性地构思新的机构，以保证机器有完善的功能和尽可能低的成本。完成一项运动，一般来说总有几种机构可以实现，所以，不同的机构类型及其组合将构成多种运动方案。对本题进行机械运动方案设计时应考虑以下问题：
半自动平压模切机设计说明书
要图纸进群咨询：
目录
一 工作目的……………………………………………………………………
二 工作原理及工艺动作过程…………………………………………………
三 运动循图……………………………………………………………………
四 送料、模切机构的选型……………………………………………………
（一） 送料机构的选型………………………………………………
（二） 模切冲压机构的选型…………………………………………
五 机械运动方案的评定和选择………………………………………………
六 电动机的选型………………………………………………………………
七 机械传动设计………………………………………………………………
（一） 传动比的分配…………………………………………………
（二） 齿轮组的设计…………………………………………………
（三） 链轮和链条的设计……………………………………………
（四） 轴承和键的设计………………………………………………
（五） V形带的设计…………………………………………………
（六） 刚性夹子和凸轮的设计………………………………………
（七） 平面六杆曲柄滑块机构的设计………………………………
八 机构运动简图………………………………………………………………
九 传动和执行机构的运动尺寸计算…………………………………………
（一） 轴的运动参数…………………………………………………
（二） 凸轮的运动曲线图……………………………………………
（三） 平面六杆曲柄滑块机构的运动曲线图………………………
十 飞轮的设计…………………………………………………………………
一、 设计目的
通过本课程设计将学过的基础理论知识进行综合应用，着手设计“半自动平压模切机”。通过对机构的选型、设计；对机械传动方案、机械运动方案的选择和评价而培养结构设计，计算能力。熟悉一般的机械装置设计过程。

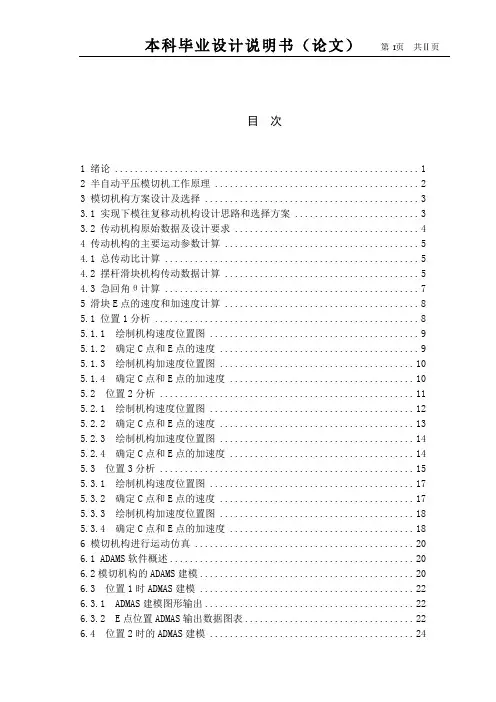

本科毕业设计说明书（论文） 第 I页 共Ⅱ页
目 次
1 绪论 ............................................................. 1
2 半自动平压模切机工作原理 ......................................... 2
3 模切机构方案设计及选择 ........................................... 3
3.1 实现下模往复移动机构设计思路和选择方案 ......................... 3
3.2 传动机构原始数据及设计要求 ..................................... 4
4 传动机构的主要运动参数计算 ....................................... 5
4.1 总传动比计算 ................................................... 5
4.2 摆杆滑块机构传动数据计算 ....................................... 5
4.3 急回角θ计算 ................................................... 7
5 滑块E点的速度和加速度计算 ....................................... 8
5.1 位置1分析 ..................................................... 8
5.1.1 绘制机构速度位置图 .......................................... 9
5.1.2 确定C点和E点的速度 ........................................ 9
