热释电红外传感器的工作原理
热释电红外传感器是一种采用热释电效应来感测红外辐射的传感器。该传感器能够感知物体的温度和运动状态，具有广泛的应用领域，如安防、自动化、机器人等。
一、热释电效应原理
热释电效应是指在非均匀电介质中，当物理量（如温度）发生变化时，电介质中的电荷会发生移动，导致电势的变化。这种现象叫做热释电效应。利用这种效应可以制成红外传感器。
二、热释电红外传感器的结构
热释电红外传感器由传感器芯片、滤光器、接收器、前置放大器、信号处理电路、输出电路等组成。
传感器芯片通常由热释电材料制成，如聚乙烯、锂铌酸锂等。滤光器主要过滤掉不需要的光波，只让红外波通过。接收器将红外波转化为电信号，然后通过前置放大器放大。信号处理电路对信号进行滤波、增益等处理。输出电路将处理后的信号转化为可用的电压或电流输出。
三、热释电红外传感器的工作原理
1. 当有热源或物体进入传感器的感应区域时，将发射红外辐射波。
2. 经过滤光器的过滤，只有红外波通过，照射到传感器芯片上。
3. 传感器芯片产生电荷的移动，产生电势，经由接收器转化为电信号。
4. 通过前置放大器放大信号之后，通过信号处理电路进行滤波、增益等操作。
5. 处理后的信号通过输出电路转化为可用的电压或电流输出。
四、热释电红外传感器的优缺点
1. 优点：响应速度快、结构简单、功耗低、灵敏度高、价格相对较低、在恶劣环境下也可以进行工作。
2. 缺点：受环境影响较大、易受其它电磁辐射的干扰、动态响应能力较差。
综上所述，热释电红外传感器是一种基于热释电效应工作的传感器，其工作原理主要是利用物体的红外辐射，产生电荷移动，最终产生电势并输出信号。该传感器具有快速响应速度、低功耗、灵敏度高等优点，但受到环境影响较大、易受其它电磁辐射的干扰等缺点。

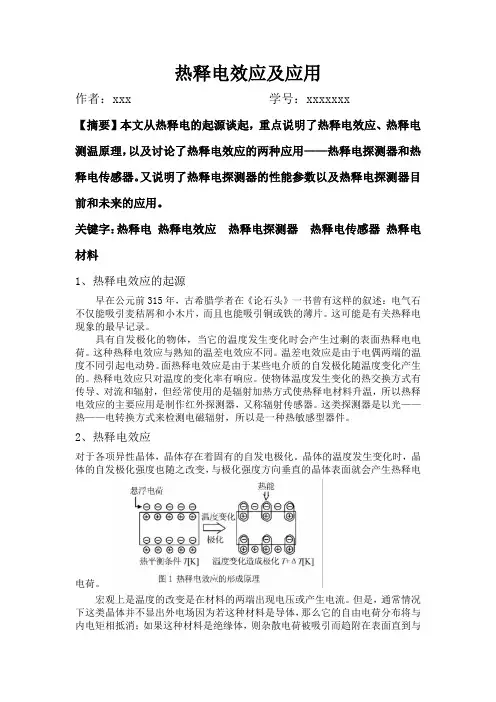

热释电效应及应用
作者：xxx 学号：xxxxxxx
【摘要】本文从热释电的起源谈起，重点说明了热释电效应、热释电测温原理，以及讨论了热释电效应的两种应用——热释电探测器和热释电传感器。又说明了热释电探测器的性能参数以及热释电探测器目前和未来的应用。
关键字：热释电 热释电效应 热释电探测器 热释电传感器 热释电材料
1、热释电效应的起源
早在公元前315年，古希腊学者在《论石头》一书曾有这样的叙述：电气石不仅能吸引麦秸屑和小木片，而且也能吸引铜或铁的薄片。这可能是有关热释电现象的最早记录。
具有自发极化的物体，当它的温度发生变化时会产生过剩的表面热释电电荷。这种热释电效应与熟知的温差电效应不同。温差电效应是由于电偶两端的温度不同引起电动势。面热释电效应是由于某些电介质的自发极化随温度变化产生的。热释电效应只对温度的变化率有响应。使物体温度发生变化的热交换方式有传导、对流和辐射，但经常使用的是辐射加热方式使热释电材料升温，所以热释电效应的主要应用是制作红外探测器，又称辐射传感器。这类探测器是以光——热——电转换方式来检测电磁辐射，所以是一种热敏感型器件。
2、热释电效应
对于各项异性晶体，晶体存在着固有的自发电极化。晶体的温度发生变化时，晶体的自发极化强度也随之改变，与极化强度方向垂直的晶体表面就会产生热释电电荷。
宏观上是温度的改变是在材料的两端出现电压或产生电流。但是，通常情况下这类晶体并不显出外电场因为若这种材料是导体，那么它的自由电荷分布将与内电矩相抵消；如果这种材料是绝缘体，则杂散电荷被吸引而趋附在表面直到与极化引起的表面电荷相抵消，当晶体的温度变化比较快而内部的或外界的电荷来不及补偿热释电电荷，这时会显出外电场这种晶体随温度变化而产生电荷的现象称为热释电效应。
3、热释电材料
热释电材料首先是一种电介质，是绝缘体。它是一种对称性很差的压电晶体，由于分子间正负电荷中心不重合而产生的自发电极化即固有电偶极矩。在垂直电极化矢量Ps方向的材料表面就会产生束缚电荷，面电荷密度σs=|Ps|。由于晶体内部自发电极化矢量混乱因而总的并不大Ps，和杂散电荷被吸引而趋附在表面直到与极化引起的表面电荷相抵消不会察觉到电荷。若对热电体施加直流电场，自发电极化矢量将趋于一致排列，总的Ps加大，当电场去掉后Ps仍能保持，这种热电体称热电-铁电体。是实现热释电现象的理想材料。
铁电体、热释电体、压电体和介电体及其之间的关系
铁电体、热释电体、压电体和介电体都是电子材料种类之一，它们在电子领域和工业领域中有着广泛的应用，是电子材料中的重要种类。下面我们来了解一下这些电子材料之间的关系。
铁电体：铁电体是具有铁电性的晶体材料，铁电性是材料自身结构的一个特性，即当材料暴露在电场中时，会发生电偶极矩的取向变化。这个特性使得铁电体在电子产品中有非常广泛的应用，比如它可以用作电容器、震荡器、传感器、存储器等，这些器件在电子产品中起到重要的作用。
热释电体：热释电体是一种能够将温度变化转化为电能的材料，也叫做热电材料。热释电体使用的原理是通过热电效应将热能转化为电能，这个效应是指材料在温度差异作用下会产生电势差。热释电体具有良好的稳定性和性能，可以应用于如温度测量、温差发电、制冷等领域。
介电体：介电体是一种在电场作用下不会导电的材料，介电体在电子器件中有广泛的应用，比如用作电容器、滤波器、隔离器、保险丝等。由于介电体具有较高的绝缘性能，它可以防止电信号的干扰和噪声，可以使电子器件的性能更加稳定。
尽管以上这些电子材料在应用领域不同，但它们之间有着一些共同的特性，比如它们都是晶体材料，都可以产生电势差并转化为电能，它们都可以在电子领域中应用，有着一定的互相联系。当然，它们也存在一些区别，这主要体现在各自使用效应的不同点上。
热释电系数测试
一、前言
热释电材料是一类能够产生电荷响应的材料，其特点是在温度变化时会产生电压信号的变化。热释电系数测试是一项针对这类材料的重要实验，用于测定材料在不同温度下的电压输出变化率，以评估其在热电应用中的性能。
二、实验目的
本次实验旨在通过测试热释电材料的热释电系数，以确定其在温度变化时产生电压响应的灵敏度。通过热释电系数测试，可以帮助我们评估材料在热电设备和传感器等应用中的可行性和性能。
三、实验原理
热释电系数是指材料在单位温度变化下产生的电压变化率，通常用公式表示为：
α = ΔV / ΔT
其中，α为热释电系数，ΔV为电压变化量，ΔT为温度变化量。热释电系数的单位为V/K。
四、实验器材与试剂
1. 热释电材料样品
2. 热电偶或红外线传感器 3. 温度控制装置（例如热水浴、热风机）
4. 输入电压源
5. 示波器或多用电表
6. 数据记录设备（例如计算机）
五、实验步骤
1. 准备样品：将热释电材料样品准备好，并确保其表面干净平整，以确保测试的准确性。
2. 连接电路：将输入电压源与热电偶（或红外线传感器）以及示波器（或多用电表）相连，组成完整的测量电路。
3. 控制温度：使用温度控制装置（例如热水浴或热风机），将温度逐步升高或降低，在每个温度点上记录下材料的电压输出值。
4. 测试数据记录：将测量得到的电压和温度数据记录下来，以便后续的数据处理和分析。
5. 数据处理与分析：根据记录的数据，计算出不同温度下的热释电系数，并进行相应的数据分析和比较。
六、结果与讨论
通过实验测试和数据处理，我们可以得到材料在不同温度下的热释电系数。根据结果，可以评估材料在热电应用中的性能和适用范围。同时，可以将实验数据与已有的热释电材料性能参数进行对比，以了解材料在市场上的竞争力。 七、实验注意事项
1. 实验过程中，应注意安全，避免触电或烫伤等意外事件的发生。
2. 温度控制装置的温度设置应准确，以保证实验数据的准确性和可靠性。
