电气装备用电线电缆选用要求

  • 格式：doc
  • 大小：61.00 KB
  • 文档页数：12

http://dl.epjob88.com 招专业人才 上一览英才 1 范围 本标准规定了额定电压450V/750V及以下聚氯乙烯 (及其他材料) 绝缘、护套电线电缆的选用要求。 本标准试用于线缆设计时的材料选用。 规范性引用文件 GB/T 2681-1981 电工成套装置中的导线颜色 GB 4943-2001 信息技术设备的安全（eqv IEC 60950:1999） GB 5023.1~5023.7-1997 额定电压450/750V及以下聚氯乙烯绝缘电缆（idt IEC 227-1:1993） GB 7947-1997 导体的颜色或数字标识（idt IEC 446:1989） 术语和定义 下列术语和定义适用于本标准。 氧指数 指在规定的条件下，试样在氧、氮混合气体流中，维持稳定燃烧所需要的最低氧含量，是评价材料燃烧性能的一种方法。 2 电线电缆的基本特性 2.1 电性能 导电性能：导电线芯的电阻（导线的直流电阻）、载流量。 电绝缘性能：绝缘电阻、耐电压特性等。 2.2 力学特性 指抗拉强度、伸长率、弯曲性、弹性、柔软性、耐振动性、耐磨性以及耐冲击性等。 2.3 热性能 指产品的耐热等级、工作温度、电缆的发热和散热特性、载流短路和过载能力、合成材料的热变形和耐热冲击性、材料的热膨胀性及浸渍或涂层材料的滴落性能等。 2.4 腐蚀和耐气候性能 指耐电化腐蚀、耐生物和细菌侵蚀、耐化学药品（油、酸、碱、化学溶剂等）侵蚀、耐盐雾、耐日光、耐寒、防霉及防潮性能等。 2.5 老化性能 指在机械（力）应力、电应力、热应力以及其他各种外加因素的作用下，或外界气候条件下，产品及其组成材料保持其原有性能的能力。 2.6 其他性能 包括材料的特性（如金属材料的硬度、蠕变、高分子材料的相容性）以及产品的某些特殊使用特性（如阻燃等）。 http://dl.epjob88.com 招专业人才 上一览英才 3 电线电缆的选用 3.1电线电缆选用的要求 3.1.1 选择时应充分了解电线电缆的品种规格、结构与性能特点，以保证产品的使用性能和延长使用寿命。电气装备用电线电缆有耐高温的、有耐寒的、有不同柔软度的，还有具有屏蔽性能的，必须根据使用条件合理地选择。 3.1.2 电线电缆的选择还应与连接器的使用、整机合理布线设计结合起来考虑，在电线电缆线路布线设计中，应尽量避免各种外来的破坏与干扰的因素（机械、热、雷、电等因素）或采取相应的防护措施。对于敷设中的距离、位差、固定的方式和间距，接头连接器的形式和性能、配置方式、与其他线路设备的配合等等，都必须认真周密研究，正确地设计，以保证电线电缆的可靠使用。 3.2 电线电缆的选择要素 选取线缆时必须根据线缆的性能和使用条件，确定线缆的要素，按要素来选用线缆。一般用途电缆，必须考虑表1所列的要素。

表1 电气装备用电线电缆的要素 序号 要素名称 说明 举例 1 电缆颜色 黑、黄绿等 黑 2 承受最大电流（载流量） A 15A 3 导体截面或线规 25 mm2、24AWG等 14AWG 4 耐压水平 1000V 600V 5 环境工作温度 ℃ 105℃ 6 类型 BVR、UL等 UL1015 7 导体直流电阻 Ω/Km 9.46 8 阻燃要求 氧指数 28 9 安规认证 如：UL UL 10 附加说明 双层护套、多芯等等

3.3 电线电缆几个主要要素选择要求 3.3.1 电线电缆颜色的选用要求 3.3.1.1 机柜内电线电缆选用要求 除工程或外接用（从机器内接往外部设备）导线外，所有产品内部导线只使用黑色和黄绿色两种颜色， http://dl.epjob88.com 招专业人才 上一览英才 其中可用黑色加彩色热缩套管或者根据产品使用增加标签标识等表示安装要求，黄绿色线只用于接保护地，其用法如表2所示。对于六芯电源线等在不同的信号间有短接关系的线缆组件，彩色热缩套管的选用请按照主要信号要求来选择，与短接线无关。

表2 机柜内部导线套彩色套管用法 信号 导线 套管颜色 信号 导线 套管颜色 +5V 黑 红 +12V 黑 红 -5V 黑 蓝 -12V 黑 蓝 -48V（-48VIN） 黑 蓝 -48V地（-48VGND） 黑 黑 保护地（PE） 黄/绿 黄/绿 工作地（GND） 黑 黑 注1：根据GB7947-1997 idtIEC446:1989“导体的颜色或数字标识”等标准，保护导体应用黄/绿双色标识。黄/绿双色只用于保护导体的识别，不用作其他目的。故规定保护地采用黄/绿线； 注2：根据GB2681-81标准规定：棕色线用作直流电路的正极，蓝色是用作直流电路的负极。为压缩品种，我们规定取消棕色线，以红色线代，以红色线表示正电位线，以蓝色表示负电位。 注3：标准规定淡蓝色用于标识中性导体或中间导体；在没有中性导体或中间导体的情况下，多芯电缆中的淡蓝色也可用作除保护导体外的其他导体的标识。为压缩品种，我们规定不用淡蓝色线，以黑色线代替，表示接地线。 注4：当难以分辨线缆端头信号或极性时，必须在线缆组件的两端加(彩色)热缩套管进行标识。

3.3.1.2 工程或外接线缆选用要求 工程或外接线缆可使用红、蓝、黑、黄绿四种颜色。 a) 电力电缆颜色按国家标准选用 多芯电缆绝缘线芯采用不同颜色标志，应符合下列规定(GB5013.1、GB5023.1)： 3芯电缆 黄/绿色、浅蓝色、棕色，或是浅蓝色、黑色、棕色； 4芯电缆 黄/绿色、浅蓝色、黑色、棕色，或是浅蓝色、黑色、棕色、黑色或棕色； 其中颜色红、黄、绿用于主线芯，浅蓝用于中性线。 b) 机柜外布线 http://dl.epjob88.com 招专业人才 上一览英才 直流电路 正极 红色 负极 蓝色 接地(PE) 黑色 单相交流 相线 (L) 红色 中线（N） 蓝色 接地 (PE) 黑线 三相交流 A、B、C相 (L1、L2、L3) 红色（见注） 零线 （N） 蓝色 保护地 （PE） 黄/绿 注: 采用同一颜色红色做相线（保护地用黄绿线，中线、零线用蓝色），必须在电缆两端加颜色标识。颜色标识(如下) A 相 (L1) 黄色热缩套管 B 相 (L2) 绿色热缩套管 C 相 (L3) 红色热缩套管 3.3.2 电源线的使用规格 电源线的选用按：10平方以下的导线使用RV规格，10平方（含10平方）以上的使用BVRZ和RV-Z规格。 3.3.3 载流量 3.3.3.1 单芯电线载流量 载流量的大小取决于产品最高允许工作温度，同时与通电的工作制度（如长期连续负荷、变负荷、间断负荷运行等）以及电线电缆的敷设方式、环境条件等有很大的关系。通常所说的载流量表示长期连续负荷运行情况下的允许工作电流,在其他情况下要进行相应的折算。 选用线缆时，应考虑线缆各部分损耗所产生的热量，并不会使电缆温度超过其最高允许温度。大多数情况下，线缆的传输容量是由它的最高允许温度确定的。线缆最高允许温度，主要取决于所用绝缘材料的热老化性能。如线缆的工作温度过高，绝缘材料会加速老化，线缆寿命大大缩短，如在最高允许温度下运行，电缆能够长期（30年以上）安全工作。表3、表4列出BV、BVR、RV、RVV等型号电缆在一定条件下（导体最高允许工作温度：70℃，环境温度：30℃的载流量。）

表3 BV、BVR型单芯电线单根敷设长期连续负荷允许载流量 导体截面(mm2) 0.75 1.0 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 载流量A 15 18 23 31 42 54 78 105 140 175 225 275 340 365 425 490 http://dl.epjob88.com 招专业人才 上一览英才 注：表3摘自《电线电缆手册》 第1卷 第815 页 表5-2-195 BV、BVR型单芯电缆单根敷设载流量

表4 RV、RVV、RVB型塑料软线和护套单根敷设载流量 导体截面(mm2) 长期连续负荷允许载流量A 0.3 0.4 0.5 0.75 1.0 1.5 2.5 4 6 10 16 25 35 50 70 一芯 8 10 12 14 17 22 29 40 51 74 100 135 165 215 260 二芯 6 8 9 11 13 17 24 — — — — — — — — 三芯 4 5 7 8 10 11 18 — — — — — — — —

注：表4 摘自《电线电缆手册》第1卷 第815 页 表5-2-196 RV、RVV、RVB、RVS型塑料软线和护套单根敷设载流量。

3.3.3.2 载流量校正系数η 线缆的最大允许载流量还需要根据布线情况（单根或成束）、重要程度以及实际环境乘以一个校正系数η（η≤1）。 a）环境温度校正系数 表5 环境温度变化时载流量校正系数见表5。 表5 环境温度变化时载流量校正系数η 导体工作温度℃ 空气环境温度℃ 5 10 15 20 25 30 35 40 45 65 1.35 1.29 1.22 1.15 1.08 1.0 0.91 0.82 0.72 70 1.32 1.26 1.20 1.13 1.07 1.0 0.92 0.84 0.76 80 1.26 1.21 1.16 1.11 1.05 1.0 0.94 0.87 0.80 90 1.22 1.18 1.13 1.09 1.04 1.0 0.95 0.90 0.84 105 1.15 1.13 1.10 1.06 1.03 1.0 0.97 0.93 0.89

注1：表5 摘自《电线电缆手册》 第1卷 第817 页 表5-2-203 注2：环境温度指当地最高月平均温度。

合集下载

电线电缆专业知识大全

电线电缆专业知识大全

电线电缆专业知识大全(一)一）电线电缆的概念及电线与电缆的区分：电线电缆是指用于电力、通信及相关传输用途的材料。

“电线”和“电缆”并没有严格的界限。

通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。

电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。

电线电缆命名：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。

3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。

实例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。

型号：电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。

(完整版)电线电缆基础知识(培训资料)

(完整版)电线电缆基础知识(培训资料)

电线电缆产品基础知识一、电线电缆的定义：电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品。

二、电线电缆的分类随着社会的飞速发展，科学技术的不断进步，电线电缆的品种越来越多，目前粗略统计有一千多种，两万多个规格。

根据制造工艺、结构特点、功能要求、产品的用途可以分为五大类：1、裸电线及裸导体----指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材。

该产品工艺要点主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等。

主要使用地：城郊、农村。

本厂主要生产的是铝绞线、钢芯铝绞线；2、电力电缆---电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的线材产品。

其中包括1—500kV及以上各种电压等级、各种绝缘的电力电缆。

这类电缆主要工艺技术工序有拉制、绞合、绝缘挤出、成缆、铠装、护层挤出等，各种产品型号不同，工序组合有一定的区别。

主要使用地：发、配、输、变、供电线路中的强电电能传输。

本厂主要生产聚氯乙烯绝缘电力电缆、交联聚乙烯电力电缆。

（1-35KV）3、电气装备用电线电缆---从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线，各种工农业用的电气安装线和控制信号用的电线电缆。

这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件来确定电缆的结构和性能（使用电压多在1KV及以下）。

因此，除了那些大量通用产品外，还有许多专用的特种电缆，本公司主要生产的产品有：通用绝缘电线和软线、控制电线电缆、耐火线缆、低烟无卤阻燃线缆。

4、通信电缆和光缆----通信电缆是传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆。

该类产品结构尺寸通常较小而均匀，制造精度要求很高。

本厂生产有射频电缆SYWV-75-5 64*2B、超五类四对非屏蔽水平电缆UTPHSYV-5e 4*2*0.55、电磁线----用以制造电工产品中的线圈或绕组的绝缘电线。

电缆型号标准

电缆型号标准

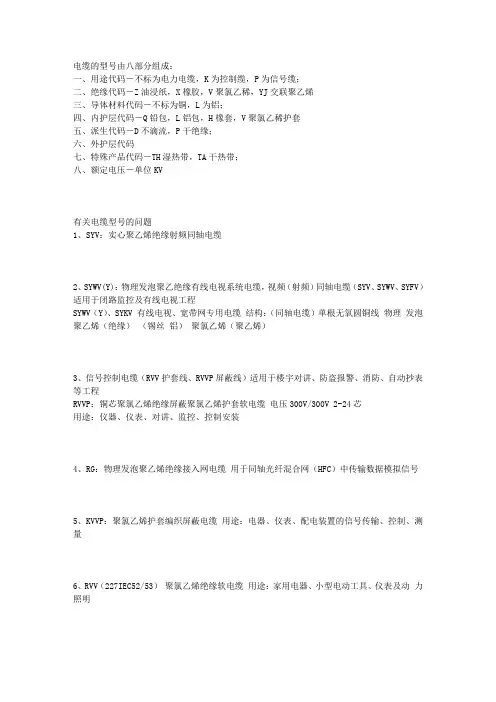

电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线（发烧线）13、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP 双绞线传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电线电缆命名与型号电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
