《液压与气动》试卷03

______________________________________________________________________________________________________________

精品资料 填空题：

1.液压传动装置由

、

、

、

和

五部分组成。

2. 一般的气源装置主要由空气压缩机、冷却器、储气罐、

和

等组成。

3. 液压控制阀按其用途来分可分为

，

，

。

4. 液压泵按结构分

、

、

三种，它们是利用

的变化来进行工作的，所以称为

。

5.由于实际的流体具有一定的黏性，所以在管道中会存在压力的损失，这种压力损失有那两种 ， 。

6. 压力阀的共同特点是利用

和

相平衡的原理来进行工作的。

7.液体在管中流动时，存在

和

两种流动状态，液体的流动状态可用

来判定。

8．三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的 。

9. 在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为

。

10.液压传动是以

为工作介质进行能量传递的一种形式。

1. 答案：动力元件，执行元件，控制元件，辅助元件，工作介质

2. 干燥器，空气过滤器

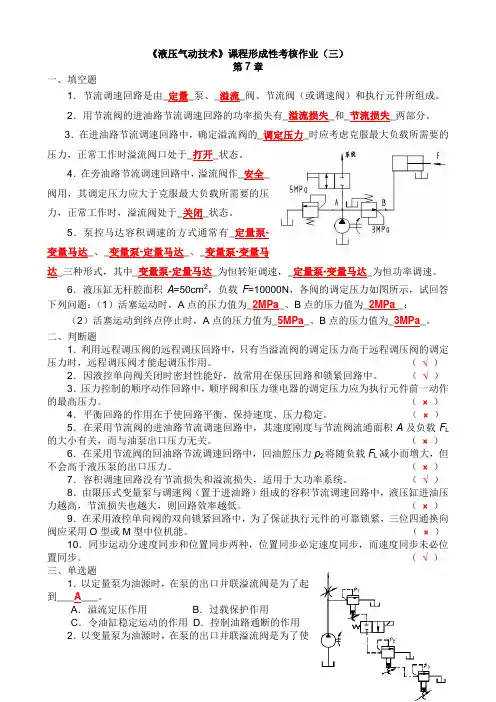

《液压气动技术》课程形成性考核作业（三）

第7章

一、填空题

1．节流调速回路是由_定量_泵、_溢流_阀、节流阀（或调速阀）和执行元件所组成。

2．用节流阀的进油路节流调速回路的功率损失有_溢流损失_和_节流损失_两部分。

3．在进油路节流调速回路中，确定溢流阀的_调定压力_时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于_打开_状态。

4．在旁油路节流调速回路中，溢流阀作_安全_阀用，其调定压力应大于克服最大负载所需要的压力，正常工作时，溢流阀处于_关闭_状态。

5．泵控马达容积调速的方式通常有_定量泵-变量马达_、_变量泵-定量马达_、_变量泵-变量马达_三种形式，其中_变量泵-定量马达_为恒转矩调速，_定量泵-变量马达_为恒功率调速。

6．液压缸无杆腔面积A=50cm2，负载F=10000N，各阀的调定压力如图所示，试回答下列问题：（1）活塞运动时，A点的压力值为_2MPa_、B点的压力值为_2MPa _；

（2）活塞运动到终点停止时，A点的压力值为_5MPa_、B点的压力值为_3MPa_。

二、判断题

1．利用远程调压阀的远程调压回路中，只有当溢流阀的调定压力高于远程调压阀的调定压力时，远程调压阀才能起调压作用。 （ √ ）

2．因液控单向阀关闭时密封性能好，故常用在保压回路和锁紧回路中。 （ √ ）

3．压力控制的顺序动作回路中，顺序阀和压力继电器的调定压力应为执行元件前一动作的最高压力。 （ × ）

4．平衡回路的作用在于使回路平衡、保持速度、压力稳定。 （ × ）

5．在采用节流阀的进油路节流调速回路中，其速度刚度与节流阀流通面积A及负载FL的大小有关，而与油泵出口压力无关。 （ × ）

《液压与气动》作业参考答案

作业一：

1．液压与气压传动系统是由哪几部分组成的？各部分的作用是什么？

答：（1）液压与气压传动系统均由以下五个部分组成：能源装置；执行装置；控制调节装置；辅助装置；工作介质。

（2）能源装置的作用是将原动机所输出的机械能转换成液体压力能的装置；执行装置的作用是将液体或气体的压力能转换成机械能的装置；控制调节装置的作用是对系统中流体的压力、流量、流动方向进行控制和调节的装置；辅助装置是指除上述三个组成部分以外的其他装置。分别起散热、贮油、过滤、输油、连接、测量压力和测量流量等作用，是液压系统不可缺少的组成部分；工作介质的作用是进行能量的传递。

2. 液压传动的优缺点有哪些？

答：（1）液压传动与其它传动相比有以下主要优点：

① 液压传动可以输出大的推力或大转矩，可实现低速大吨位运动，这是其它传动方式所不能比的突出优点。

② 液压传动能很方便地实现无级调速，调速范围大，且可在系统运行过程中调速。

③ 在相同功率条件下，液压传动装置体积小、重量轻、结构紧凑。液压元件之间可采用管道连接、或采用集成式连接，其布局、安装有很大的灵活性，可以构成用其它传动方式难以组成的复杂系统。

④ 液压传动能使执行元件的运动十分均匀稳定，可使运动部件换向时无换向冲击。而且由于其反应速度快，故可实现频繁换向。

⑤ 操作简单，调整控制方便，易于实现自动化。特别是和机、电联合使用，能方便地实现复杂的自动工作循环。

⑥ 液压系统便于实现过载保护，使用安全、可靠。由于各液压元件中的运动件均在油液中工作，能自行润滑，故元件的使用寿命长。

⑦ 液压元件易于实现系列化、标准化和通用化，便于设计、制造、维修和推广使用。

（2）液压传动与其它传动相比，具有以下缺点：

① 油的泄漏和液体的可压缩性会影响执行元件运动的准确性，故无法保证严格的传动比。

② 对油温的变化比较敏感，不宜在很高或很低的温度条件下工作。

③ 能量损失(泄漏损失、溢流损失、节流损失、摩擦损失等)较大，传动效率较低，也不适宜作远距离传动。

液压与气动技术试卷

液压与气动技术试卷 5、减压阀工作时保持( )。

单位: 姓名: 分数 A进口压力不变 B出口压力不变 C进出口压力不变 一、填空(每题2分) 6、利用三位四通换向阀哪种形式的中位机能可以使系统卸荷1、液压与气压传动系统由能源装置、执行元件、调节装置、_______( )。

和_______五部分组成。 A O型 B M型 C P型 2、单作用叶片泵的特点是改变___________，就可以改变输油量，改变7、直动式溢流阀一般用于( )。

______，就可以改变输油方向。 A低压系统 B中压系统 C高压系统 3、常用的液压泵有_______、________和________三大类。 8、柱塞泵中的柱塞往复运动一次，完成一次( )。 4、液压控制阀有________、_______和________三大类。 A进油 B压油 C进油和压油 5、调速阀是由_______与_______串联而成的。 9、下列液压马达中，( )为低速度马达。 6、压力的表示方法有_________和_________两种。 A齿轮马达 B叶片马达 C轴向柱塞马达 D径向柱塞马达 7、管路系统的总压力损失等于_______和________之和。 10、限制齿轮泵压力提高的主要因素是( )。 8、外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是________。 A流量脉动 B困油现象 C泄漏 D径向不平衡力 9、方向控制阀包括________和_________。

三、画出下列阀的图形符号。(10分) 10、液压基本回路中的调压回路主要由_______阀调定。 1、 直动式溢流阀

二、选择题(每题2分) 2、调速阀

1、常用的电磁换向阀是控制油液的( )。 、先导式减压阀 3

A流量 B方向 C流量和方向 4、液控单向阀

2、当绝对压力小于大气压时，大气压力减绝对压力是( )。 四、简答题(每题6分) A相对压力 B真空度 C表压力 1、溢流阀的主要作用有哪些,说明先导式溢流阀与先导式减压阀的不3、液压缸运动速度的大小取决于( )。 同点。
