土工试验报告(2009年7月15日9时30分50秒)

检测项目
技术指标
检测结果
1
比重试验
比重(%)
2
烧失量试验
烧失量(%)
3
有机质试验
有机质含量(%)
线缩率(%)
4
收缩试验
体缩率(%)
缩限(%)
5 回弹模量试验
E值(kPa)
6
无侧限抗压强度 试验
原状试件无侧限抗压强度(kPa) 重塑试件无侧限抗压强度(kPa)
灵敏度
7 自由膨胀率试验
自由膨胀率(%)
8
剪切试验
凝聚力(kPa) 内摩擦角(°)
9
粗粒土和巨粒土的最大干密度(kg/m3)
粒径 (mm) 10
小于某粒径质量百分数( %)
检测结论：
结果判定
备 注： 试验：
审核：
签发：
日期： 年 月 日（专用章）
试验室名称： 施工单位 工程名称
工程部位/用途 试验依据 样品描述
土工试验检测报告（二）
第 页，共 页 JB010102
报告编号：
JTG E40-2007《公路土工试验规程》
任务编号
/
样品编号
样品名称 判定依据
JTG F10-2006《公路路基施工 技术规范》
主要仪器设备 及编号

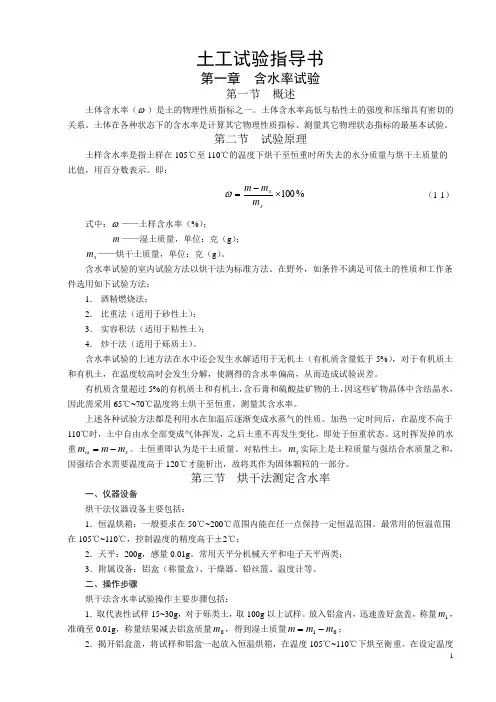

土工试验指导书第一章 含水率试验第一节 概述土体含水率（ω）是土的物理性质指标之一。

土体含水率高低与粘性土的强度和压缩具有密切的关系。

土体在各种状态下的含水率是计算其它物理性质指标、测量其它物理状态指标的最基本试验。

第二节 试验原理土样含水率是指土样在105℃至110℃的温度下烘干至恒重时所失去的水分质量与烘干土质量的比值，用百分数表示。

即：%100⨯-=ss m m m ω （1-1） 式中：ω——土样含水率（%）； m ——湿土质量，单位：克（g ）；s m ——烘干土质量，单位：克（g ）。

含水率试验的室内试验方法以烘干法为标准方法。

在野外，如条件不满足可依土的性质和工作条件选用如下试验方法：1． 酒精燃烧法；2． 比重法（适用于砂性土）；3． 实容积法（适用于粘性土）；4． 炒干法（适用于砾质土）。

含水率试验的上述方法在水中还会发生水解适用于无机土（有机质含量低于5%），对于有机质土和有机土，在温度较高时会发生分解，使测得的含水率偏高，从而造成试验误差。

有机质含量超过5%的有机质土和有机土，含石膏和硫酸盐矿物的土，因这些矿物晶体中含结晶水，因此需采用65℃~70℃温度将土烘干至恒重，测量其含水率。

上述各种试验方法都是利用水在加温后逐渐变成水蒸气的性质。

加热一定时间后，在温度不高于110℃时，土中自由水全部变成气体挥发，之后土重不再发生变化，即处于恒重状态。

这时挥发掉的水重s m m m -=ω。

土恒重即认为是干土质量。

对粘性土，s m 实际上是土粒质量与强结合水质量之和，因强结合水需要温度高于120℃才能析出，故将其作为固体颗粒的一部分。

第三节 烘干法测定含水率一、仪器设备烘干法仪器设备主要包括：1．恒温烘箱：一般要求在50℃~200℃范围内能在任一点保持一定恒温范围。

最常用的恒温范围在105℃~110℃，控制温度的精度高于±2℃；2．天平：200g ，感量0.01g 。

常用天平分机械天平和电子天平两类；3．附属设备：铝盒（称量盒）、干燥器、铅丝篮、温度计等。

土工实验报告目录三轴固结不排水剪 (2)三轴固结排水剪 (8)动三轴试验 (16)动单剪试验 (20)共振柱试验 (23)击实试验 (29)界限含水量试验 (32)压缩实验（固结试验） (37)土工织物力学性能测试 (43)声波法测定土的动力参数 (49)三轴固结不排水剪试验目的：CU 试验是使试样先在某一周围压力作用下排水固结，然后在保持σ不变 的情况下，增加轴向压力直至破坏。

1．测定a εσσ~31）（-曲线与a u ε~曲线； 2．确定总应力强度指标cu cu C ϕ,,ϕ'',C ； 3．测定孔隙应力系数A ，B ，A ； 4．测定不排水强度3~σu C 。

试验原理： 1． 正常固结土对于正常固结土：cu cu C C ϕϕ>'='=，0 2．（1 ）弱超固结土：孔压下降较慢（2）强超固结土：发生剪胀现象，强度包线并不是直线，而是一条微 弯曲线，且C C C C cu cu '>≠',0,，cu ϕϕ>'。

固结不排水剪试验是使试样先在某一周围压力作用下排水固结，然后，在保持不排水的情况下，增加轴向压力直至破坏。

由不同围压作用得出不同应力圆，然后根据摩尔——库仑理论，求得抗剪强度参数。

三、试验仪器：三轴压力室；加压系统（围压加压系统、轴压加压系统）； 量测系统（孔压量测系统、体变量测系统）；附属设备：击实筒、饱和器、切土盘、切土器及切土架、分样器、承膜筒、天平、量表、空压机。

四、试验步骤：1．试样制备：采用人工击实法制备土样，注意击实分5层，测定土样ρ，ω；2．试样抽气饱和：使饱和度S r>95%；3．试样安装：·从饱和器中取出试样，在侧面贴上7条6mm左右湿滤纸条，底部顶部放上滤纸，再开孔隙压力阀及量管阀，使仪器底座充水排气，关阀。

仪器底座放透水石，再放上湿滤纸，放置试样。

·将橡皮膜套在承膜筒内，两端向外翻出，用吸球从吸嘴吸气，使橡皮膜贴紧承膜筒内，然后将承膜筒套在试样外，放气，翻起橡皮膜，取出承膜筒。

土力学实验报告土工试验报告班级：组号：姓名：同组人:成绩:河北工业大学土木工程学院２０16年５月１８日试验一土得基本物理指标得测定(一)记录土样编号___＿________＿_＿＿_ 班组______＿＿__＿____＿＿试验日期_＿＿__＿___________姓名_______________＿_1．密度试验记录表（环刀法）环刀号环刀质量／g环刀加土质量／ｇ土质量/g环刀容积/cｍ３密度/g／cm３平均重度/ｋN/m340243、５3168、２12４、7602、0723843、57169、6126、７6０２、102。

含水率试验记录表(烘干法) 盒号盒质量/g盒加湿土质量／g盒加干土质量/ｇ水质量/g干土质量/ｇ含水率／%平均含水率/％Ａ3５16、924１、69６、9124、77２7、9２8、11181５、５５５0、19４２、5７7、6227、0228、23。
