3呼吸机的结构及原理

PEEP
0
呼气流量时间 呼气暂停时间 基线变量(PEEP)
NEEP
T
– 容量可控，但压力不可控
– 应用于自主呼吸稳定、气道阻力增加的患者
• 压力控制通气
– 压力可控，但容量不可控
– 人机协调性较好、改善气体分布
吸气流量波形
方波
递增波
递减波
正弦波
呼气切换
• 时间切换
• 容量切换
• 压力切换（压力报警）
• 流量切换
流量切换
呼气阶段-呼气末正压（ PEEP ）
P
cm H2O
浅谈呼吸机工作原理
急诊科 刘前
呼吸机的基本构造
气源
吸气控制开关
加温加湿装置 气道 肺
控制系统
呼气控制开关
呼吸机运行本质——气体开关
——王 辰
呼吸机结构
• 主机 （内部结构、控制系统）
• 构
1、内部气路结构
2、控制系统 3、高压气源
4、电源
5、外部结构
内部气路结构
电动气控呼吸机
一、比例电磁阀
二、步进电机
比例电磁阀
AVEA PB840 Drager EvitaXL Simens Servo等
步进电机
Simens 900C系列
传感器
• 压力传感器
• 流量传感器
呼气阀
• 安置于呼吸机呼气口末端 • 微电脑控制 • 改变开闭状态
吸呼气过程
一、吸气触发
二、吸气相 三、吸呼气转换 四、呼气相
吸气触发
• 时间触发
• 手控触发
• 压力触发
• 流量触发
流量触发
流量触发灵敏度 2 L/min 8 L/min 2 L/min 10L/min

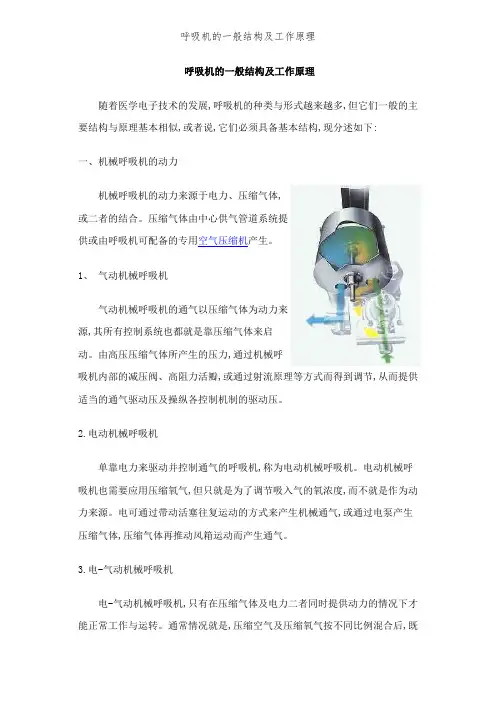

呼吸机的一般结构及工作原理随着医学电子技术的发展,呼吸机的种类与形式越来越多,但它们一般的主要结构与原理基本相似,或者说,它们必须具备基本结构,现分述如下:一、机械呼吸机的动力机械呼吸机的动力来源于电力、压缩气体,或二者的结合。

压缩气体由中心供气管道系统提供或由呼吸机可配备的专用空气压缩机产生。

1、气动机械呼吸机气动机械呼吸机的通气以压缩气体为动力来源,其所有控制系统也都就是靠压缩气体来启动。

由高压压缩气体所产生的压力,通过机械呼吸机内部的减压阀、高阻力活瓣,或通过射流原理等方式而得到调节,从而提供适当的通气驱动压及操纵各控制机制的驱动压。

2.电动机械呼吸机单靠电力来驱动并控制通气的呼吸机,称为电动机械呼吸机。

电动机械呼吸机也需要应用压缩氧气,但只就是为了调节吸入气的氧浓度,而不就是作为动力来源。

电可通过带动活塞往复运动的方式来产生机械通气,或通过电泵产生压缩气体,压缩气体再推动风箱运动而产生通气。

3.电-气动机械呼吸机电-气动机械呼吸机,只有在压缩气体及电力二者同时提供动力的情况下才能正常工作与运转。

通常情况就是,压缩空气及压缩氧气按不同比例混合后,既提供了适当氧浓度的吸入气体,也供给了产生机械通气的动力。

但通气的控制、调节,及各种监测、警报系统的动力则来自电力,所以这类呼吸机又称为气动-电控制呼吸机。

比较复杂的多功能定容呼吸机大多都采用这种动力提供方式。

二、供气装置贮气囊或气缸供气装置:这种供气装置常用折叠贮气囊或气缸来输送气体,其外部装有驱动装置。

供给病人的潮气量(VT)取决于贮气囊或气缸直径(D)与行程距离(L)VT=πD2/4·L驱动装置可以直线运动或旋转－直线运动。

由于气缸的顺应性小,故VT较为精确,因此,以气缸作为贮气装置的呼吸机适合于小儿科使用。

三、呼吸机的调控系统80年代以前,呼吸机的调控方式有两种形式:一种就是直流电机驱动的呼吸机,通过电压的变化,使其转速发生改变,来控制VT、E:I等参数。

呼吸机的工作原理
呼吸机是一种医疗设备，用于辅助患者进行呼吸。

它的工作原理主要包括以下几个方面：
1. 通气方式：呼吸机可以采用不同的通气方式，例如压力控制通气和容量控制通气。

在压力控制通气中，设定了一个压力水平，呼吸机通过提供相应的气流来维持患者的肺泡压力。

而在容量控制通气中，设定了一个潮气量（每次吸气时的气体容积），呼吸机会以恒定的潮气量输送气体给患者。

2. 气体输送：呼吸机通过连接到患者的气管插管或面罩，将氧气和通气气体输送到患者的呼吸道。

此过程中，呼吸机会提供一定的氧气浓度，并通过调节气体流速和压力来达到所需的通气效果。

3. 呼气阀：呼吸机上配备了呼气阀，用于控制气体进出患者的呼吸道。

当患者吸气时，呼气阀关闭，呼吸机提供预设的气流压力；当患者呼气时，呼气阀打开，允许气体从患者的呼吸道中排出。

4. 敏感性和触发：呼吸机会通过敏感性和触发机制来及时感知患者的呼吸需求。

敏感性是指呼吸机能够感知到患者的吸气和呼气及其强度的能力。

触发机制是指一旦呼吸机侦测到患者的吸气，即刻启动送气过程。

5. 辅助功能：呼吸机还可以具备一些辅助功能，如PEEP（正压呼气末正压，用于保持肺泡的开放性）、压力支持通气和呼
吸频率的控制等。

这些功能可以根据患者的具体情况和需要进行调节和设定，以提供更好的治疗效果。

综上所述，呼吸机通过不同的通气方式和控制机制，输送气体到患者的呼吸道，辅助患者进行呼吸。

其工作原理包括通气方式选择、气体输送、呼气阀控制、敏感性和触发机制，以及辅助功能的调节。

这些原理的结合和协调，可以有效维持患者的呼吸功能，提供必要的支持和治疗。

2
逐步降低通气水平
逐渐减少呼吸机提供的呼吸支持，例如降低通气压力或增加自主呼吸时间。
3
密切观察患者
持续监测患者的血氧饱和度、呼吸频率、心率和意识水平，及时调整通气参数。
4
脱机尝试
尝试完全脱机，观察患者的呼吸状况和耐受性。
如果患者呼吸稳定，则可以逐渐延长脱机时间。
呼吸机使用时的特殊情况处理
1
气道堵塞
呼吸机可以提供呼吸频率、潮气量和呼吸模式等参数，辅助患者进行呼吸。
呼吸机对气体交换的影响
氧气交换
呼吸机提供正压，将富含氧气的空气送入肺部，改善肺泡通气，提高血氧饱和度。
通过增加氧气浓度，呼吸机可以有效地缓解患者的缺氧状态。
二氧化碳排出
呼吸机可以调节呼气压力，帮助患者排出二氧化碳，降低血液二氧化碳浓度。
患者需求
患者的舒适度、自主呼吸程度和预后目标。
医护资源
医护人员的专业知识、技能和设备可及性。
患者佩戴呼吸机的注意事项
保持通气管畅通
避免通气管扭曲或阻塞，确保气体顺利进出患者肺部。
舒适度
调节通气管位置，减轻患者不适感，提高舒适度。
保持口腔卫生
定期清洁患者口腔，防止感染和气管堵塞。
水分补充
鼓励患者多喝水，保持呼吸道湿润，防止分泌物粘稠。
患者可自主呼吸，呼吸机在需要时提供辅助通气。
压力支持通气 (PSV)
呼吸机提供固定压力，患者自主控制呼吸频率和潮气量。
双水平正压通气 (BiPAP)
呼吸机提供不同的吸气和呼气压力，辅助患者呼吸。
呼吸机模式选择的考虑因素
患者病情
患者的呼吸系统疾病类型、严重程度和基础疾病。
呼吸功能
患者的肺活量、呼吸频率、血气分析结果等指标。
