柱的抄平放线

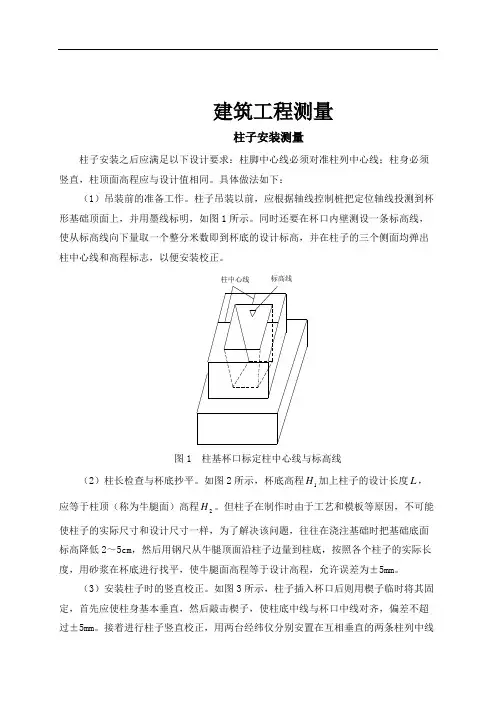

建筑工程测量柱子安装测量柱子安装之后应满足以下设计要求：柱脚中心线必须对准柱列中心线；柱身必须竖直，柱顶面高程应与设计值相同。

具体做法如下：（1）吊装前的准备工作。

柱子吊装以前，应根据轴线控制桩把定位轴线投测到杯形基础顶面上，并用墨线标明，如图1所示。

同时还要在杯口内壁测设一条标高线，使从标高线向下量取一个整分米数即到杯底的设计标高，并在柱子的三个侧面均弹出柱中心线和高程标志，以便安装校正。

柱中心线标高线图1 柱基杯口标定柱中心线与标高线H加上柱子的设计长度L，（2）柱长检查与杯底抄平。

如图2所示，杯底高程1H。

但柱子在制作时由于工艺和模板等原因，不可能应等于柱顶（称为牛腿面）高程2使柱子的实际尺寸和设计尺寸一样，为了解决该问题，往往在浇注基础时把基础底面标高降低2～5cm，然后用钢尺从牛腿顶面沿柱子边量到柱底，按照各个柱子的实际长度，用砂浆在杯底进行找平，使牛腿面高程等于设计高程，允许误差为±5mm。

（3）安装柱子时的竖直校正。

如图3所示，柱子插入杯口后则用楔子临时将其固定，首先应使柱身基本垂直，然后敲击楔子，使柱底中线与杯口中线对齐，偏差不超过±5mm。

接着进行柱子竖直校正，用两台经纬仪分别安置在互相垂直的两条柱列中线上，离开柱子的距离约为柱高的1.5倍。

先瞄准柱子下部中心线，再抬高望远镜，检查柱中心线是否一直在同一竖直面内。

如有偏差，则指挥吊装人员用拉线进行调整。

正镜使柱子定位后，立即倒镜再测量一次，如正、倒镜观测结果有偏差，则取其中数再进行调整，直至竖直为止。

在实际工作中，往往是把数根柱子都竖起来同时进行校正。

这时，可把仪器安置15。

这样一次可以校在轴线的一侧，并尽可能的靠近轴线，与中心线的夹角β不超过︒正数根柱子。

图2 柱长检查与杯底抄平图3 安装时校正柱子的竖直性。

土建的基本步骤
土建的基本步骤包括以下步骤：
1. 测量放大线：确定建筑物的位置和大小。

2. 基坑开挖，打钎拍底：进行基础施工前的准备工作，包括清理场地、开挖土方、夯实基础等。

3. 抄平放线：确定基础的高程，并进行施工前的准备工作。

4. 混凝土基础垫层：在基础上铺设垫层，垫层的作用是找平、隔离和过渡。

5. 绑钢筋，支模板，打混凝土：按照设计要求，将钢筋绑扎在模板上，然后浇筑混凝土。

6. 测量放线（轴线，柱子定位）：确定建筑物的轴线和柱子的位置。

7. 柱子钢筋绑扎，模板安装，混凝土浇筑：按照设计要求，将钢筋绑扎在模板上，然后浇筑混凝土。

8. 梁、板钢筋绑扎，模板安装，混凝土浇筑：按照设计要求，将钢筋绑扎在模板上，然后浇筑混凝土。

9. 依次进行，直到封顶：按照设计要求，依次进行梁、板、柱等部位的施工，直到建筑物封顶。

10. 二次结构，内外墙抹灰，门窗框安装，屋面防水，外墙饰面施工等等，这些可以在主体结构完成一部分后穿插施工。

11. 回填土：在建筑物完成后，进行回填土施工。

12. 安装水电管线：在混凝土结构内部预埋水电管线。

13. 验收：对完成的建筑进行验收，确保符合设计要求和质量标准。

以上是土建的基本步骤，具体施工顺序和工艺可能会因工程需求和实际情况而有所不同。

工地老师傅的放线放样技巧总结，很全面！筏板基础地基怎样放线？可以说点现场施工的放线经验：1、先是主轴线（横向和纵向控制线）、再是根据结构图设计地下室内外墙、柱、剪力墙柱、基础梁（梁板式筏基）、电梯基坑、后浇带位置等等。

2、其中墙体、柱、剪力墙柱线要用彩色油漆、一般是红色油漆在墙柱边角做“三角形”标注，以利于筏板钢筋完成后墙柱钢筋主筋就位、摆放。

应该注意的是基础线放线完成后要自检、互检、最后同监理共同验收，确认无误后方可开始钢筋绑扎施工。

施工时先放主轴线，这样再放墙柱线时要容易很多。

主要是对墙柱等细部位置的校正，因为细节往往会出现小错误的地方。

放线完成后就是做地基放线记录等工程资料了。

土建基础怎么放线？基槽开挖边线放线与基坑抄平1、基槽开挖边线放线在基础开挖前，按照基础详图上的基槽宽度和上口放坡的尺寸，由中心桩向两边各量出开挖边线尺寸，并作好标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。

2、基坑抄平为了控制基槽开挖深度，当基槽开挖接近槽底时，在基槽壁上自拐角开始，每隔3~5m测设一根比槽底设计高程提高0.3~0.5m的水平桩，作为挖槽深度、修平槽底和打基础垫层的依据。

水平桩一般用水准仪根据施工现场已测设的±0标志或龙门板顶面高程来测设的。

例：槽底设计高程为-1.700m，欲测设比槽底设计高程高0.500m 的水平桩，首先在地面适当地方安置水准仪，立水准尺于±0标志或龙门板顶面上，读取后视读数为0.774m，求得测设水平桩的应读前视读数0.774+1.700-0.500=1.974m。

然后贴槽壁立水准尺并上下移动，直至水准仪水平视线读数为1.974m时，沿尺子底面在槽壁打一小木桩，即为要测设的水平桩。

砌筑建筑物基础，所挖地槽呈深坑状的叫基坑。

若基坑过深，用一般方法不能直接测定坑底标高时，可用悬挂的钢尺来代替水准尺把地面高程传递到深坑内。

3#楼墙、一、材料选择1、模板:采用优质标准模板，2、xx:7号采用经过平刨和立刨标准尺寸的木枋；5、6号楼采用标准统一截面尺寸的4m进口木枋。

二、测量放线1、根据图纸准确放出墙柱位置线，梁双侧位置线；2、在墙柱位置线边弹设200㎜控制线，模板支设完成后，每面吊双线并检查复核垂直度；3、在墙、柱钢筋根部根据墙柱位线焊接定位筋，以防砼振捣时位移跑位，同时对支设柱墙模起约束指引作用；三、墙柱垂直度和平整度控制1、在柱子底脚四周用模板钉设50㎜宽压脚条，外墙、柱在浇筑混凝土时在墙柱顶部预留螺杆，作为上层模板支设支撑点，上层模板需伸入下层墙柱200mm，利用木枋锁螺杆将其固定，防止底脚跑缝、“穿裙子”现象，造成垂直度偏差。

2、剪力墙安装过程中在模板内侧按@900mm间距安放30mmX墙厚砼内撑，保证螺杆锁紧后墙体的截面尺寸，从而保证墙柱平整度和垂直度。

3、剪力墙按550mm夹设对拉螺栓和抱箍，第一道离地面200mm ,在下一层楼板混凝土浇筑时离柱子2米~3米附近预留钢筋头，利用钢管在三分之二处双面斜撑（60度），使其保证墙体砼浇捣过程中整体刚度和稳定性。

四、墙柱与梁跨门洞45度斜角处平整度控制1、本工程设计为暗梁、暗柱，墙柱与梁截面宽度一致，根据评估要求跨门洞45度斜角检测平整度，所以对该部位模板支设和加固尤其重要。

2、梁底模铺设前用线垂吊线安装，保证梁底模边线与墙柱边线在同一直线上。

3、平台模板支设完成后，在墙体和梁边200mm弹控制线进行复核，保证墙体和梁上口截面尺寸，发现偏差及时整改，从而保证整体平整度和垂直度。

4、保证墙体和梁加固体系，梁底立杆间距不得大于1.1m，大于4m跨度xx中部要求按1.5‰起拱，避免砼浇捣时出现变形、扭曲和爆模等质量缺陷而造成平整度偏差。

五、楼板平整度控制1、平台模板支设立杆间距不得大于1200mm，顶托上采用双钢管支撑木枋。

2、在平台模板验收合格后方可进行钢筋绑扎，误差控制在±3mm，中部略起拱（+误差）。
