电子式互感器

过程层
同步时钟 GPS
间隔层
保护装置 数字化 测控装置 计量 录波
互感器
MU
1、无源式－传感头采用磁光晶体或光纤
2、有源式－传感头采用电子器件，需提供电源
1. 高压电流互感器分类
依据高压电流互感器的发展历程,将其分为四代: 第一代: 电磁感应原理

绝缘介质: 油
1A或5A模拟量输出


第二代: 电磁感应原理

绝缘介质: SF6,或干式环氧材料绝缘

1A或5A模拟量输出

（6）洛阳电力局新安县变电站产品LDGDZB－110W2 型运行现场
无源式电流互感器的原理与传统的电磁
式互感器截然不同，优点在于其传感头在 设计上没有电源的供应的问题，但是这种 互感器对光学技术、光纤技术以及光学材 料的发展有很大的依赖性，研制技术难度 大，成本较高。而且，磁光材料在外界环 境的温度压力等参数变换的情况下的稳定 性也是一个技术上难以解决的问题。 因此，要达到实用阶段还要走很长的路。
法拉第磁旋光效应示意图

根据马吕斯定律： J1=αJ0sin2（φ+θ） J2=αJ0cos2（φ+θ） 式中：J0为输入光强 J1、J2为经检偏器分出的两路光强 α为光路中的光强衰减系数 φ为起偏器与检偏器夹角(在本系统中为 常数) 则： (J1-J2)/(J1+J2) = -cos2（φ+θ） = sin(2θ) =sin(2VI) ≈2VI 则可得出：I＝
小信号铁芯CT（低功率线圈） （测量稳态信号－测量用）



根据国家标准GB1208－1997对电流互感器的规 定，对于测量通道，应保证在小于1.2倍额定电流 的情况下能够实现正常测量，误差在规定的范围 之内； 铁芯采用超微晶合金材料，环形穿心结构，没有 气隙、漏磁少。具有高磁导率，可使其在较小的 截面下互感器测量绕组即可满足精度要求。 由于LPCT损耗小，使得在测量很大的电流时（即 使是短路电流时）也有较高的准确度而不会饱和， 因此LPCT具有较宽的测量范围，在一定的应用领 域内（例如一次电流从几十安到几千安）。
共88页
20
激光供能方式



采用激光器从地面低电位侧通过光纤将光能传送到 高电位侧，再经光电池将光能转换成电能，再经过 DC－DC变换后，提供稳定的电压输出 优点：纹波小、不易受外界干扰， 摆脱了高压母线电流大小和电压高低的影响， 这种供能方式的互感器可以对母线进行故障检测 缺点：价格比较昂贵、寿命短、光电池转换效率低， 功率不足，要求电子线路选用低功耗元件
共88页
11
Ra r Ri h dr
I(t)
R0 L
+ -
+
e(t)
i(t)
Rc
U out
-
+
Rc U out
-
图 罗果夫斯基线圈原理图及等效原理图
12
Rogowski线圈介绍
首先设线圈每匝中心线与导线中 心线间的距离为r，穿过线圈每匝 的磁场均为Br，且线圈共有n匝， 每匝的面积均为S，0 为真空导 磁率，则可得：导线电流I(t)与 Br 的关系为： Br 0 I t / 2r 感应电压u2(t)与I(t) 的关系为：
共88页
21
信号接收机的主要作用



将传感头通过光纤传递下来的光脉冲信号转换成 电脉冲信号，并进行放大处理。 通过两路处理通道(一路是是采用D/A转换器的模 拟通道，一路是采用计算机处理的数字通道)，对 传输下来的信号进行处理。 输出IEC标准规定的模拟信号和数字信号
共88页
22
共88页
23

第三代: 电磁感应原理

一次传感器为罗氏线圈或小功率CT
高压侧信号通过光纤传送至低压侧 1A模拟量或数字量输出



第四代: 法拉第磁光效应原理

一次传感器为磁光玻璃

信号通过光纤传输
1A模拟量或数字量输出 变比可调


2. 电子式电流 互感器结构和原理
•传感头 Rogowski线圈（测量暂态信号－保护用） 小信号铁芯CT（测量稳态信号－测量用） A/D采样及温度补偿 电能供应 • 光纤传输，光纤绝缘子 • 信号接收单元 • 电子式互感器校验仪
共88页 15
Rogowski线圈的几个问题（2）


线圈骨架的选择 水泥、大理石、花岗岩 要求：选择线性膨胀系数小的材料做线圈骨架， 随温度变化，形变越小越好，使线圈所受影响最 小 Rogowski线圈的输出信号通常比较弱，易受外界 电磁场的干扰，应对线圈进行屏蔽，输出信号用 屏蔽双绞线引出
共88页
电子式互感器概述
电子式互感器概述
电子式互感器按原理划分：
Rogowski 线圈 低功率线圈 有源式 电容分压
电流互感器
法拉第电磁 感应原理
电 子 式 互 感 器
电压互感器 电阻分压 法拉第磁旋 光效应 电流互感器 赛格耐克 效应 无源式 普克尔 效应型 电压互感器 逆压电 效应型 全光纤型
磁光玻璃型

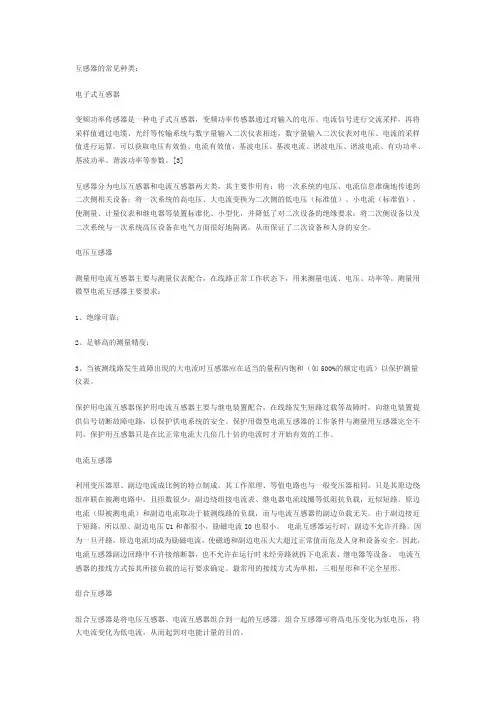

一、电流互感器简介
按用途分： 1、测量用将任一数值的交流电流转换为用标准仪器可以直 接测量的交流电流值；使高压回路与维护人员可以接近的测 量仪表绝缘。 2、保护用将任一数值的交流电流转换成可以供给继电保护 装置的交流电流值；使高压回路与维护人员可以接近的继电 器绝缘。
按高压部分是否需要工作电源分：
二、电子式电压互感器
（1）电容分压原理
五、采集器与合并单元
合并单元（Merging Unit，MU）是对来自一次采集器的电流和电压数据进行时间相关 组合的物理单元。合并单元接受并同步来自不同采集器的数字光信号，按照IEC618509-1/-9-2LE的通信协议进行数据处理，并按此协议与保护、测控装置等二次设备进行 通信。
dBr 0 nS dI (t ) u2 t nS dt 2r dt
输出信号是电流对时间的微分。通过一个对 输出的电压信号进行积分的电路，就可以真 实还原输入电流。
13
Rogowski线圈结构图
有源式电子式电流互感器原理图
Rogowski线圈的几个问题（1）



在测量小信号时，由于Rogowski线圈为空心线圈， 要达到很高的准确度，就要求线圈具有较多的匝 数。 根据国家标准GB1208－1997对电流互感器的规 定，对于测量通道，应保证在小于1.2倍额定电流 的情况下能够实现正常测量，误差在规定的范围 之内；同时对保护通道，能保证在20倍额定电流 以内能够进行保护监测。 假设额定电流为600A，则保护用暂态电流幅值可 达600＊20＝12000A，实现如此大范围内信号的 准确测量难度是很大的

有源式电流互感器采用的是传统的电阻、电容
等器件，优点在于采样精确度比较高，同无源光 电互感器相比，在结构上更加简单，也比较容易 和计算机实现直接通信，但是它的缺点在于传感 头的电源供应、大范围电流的准确测量问题和电 磁兼容问题。
二、电子式电压互感器
（1）电阻分压原理 电子式电压互感器采用电阻、阻容分压原理， 其输出在整个测量范围内呈线性，其原理图如 下：
10
Rogowski线圈介绍




Rogowski线圈实际上就是一个缠绕在非磁性骨架 上的空心螺线管 是测量暂态电流的一种常用工具，现在也有用于 测稳态电流的，供计量和保护用 没有铁心，不会产生磁饱和 不直接串联在被测回路中，不会消耗被测回路的 能量 线圈和被测回路没有直接的电的关系，对被测回 路的影响较小
1
2
3
4
5
1—输电线 2—传感头 3—绝缘子串 4—接线盒 5—拉杆 6—传输光纤 7—电子元件
7
6
电子式电流互感器 现场安装示意图

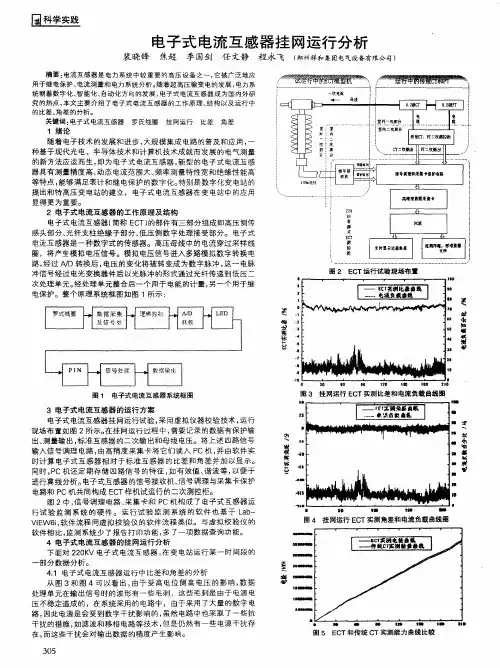

ECT现场图
电流互感器样 机（传感头）
2 1
3 4
5
Fra Baidu bibliotek
6
7
9 8
传感头部分装配原理示意图 1-导电杆、 2-电源板、3-电源变压器、4-A/D 采集板、5-罗 果夫斯基线圈、 6-铁芯线圈 7-铁芯线圈外围电路板、 8-金具、 9-外壳
料，无磁滞磁饱和现象；
量程范围可根据客户的需求通过软件任意
调整。
体积小，重量轻，安装、运输容易；
二次侧可开路或短路，不存在二次开路高
压危险，便于二次侧的维护与维修；
具有1A标准电流输出接口，带功率输出的
特点，可直接替换传统产品；
具有模拟、数字两种接口，便于二次部分
的升级换代和数字化变电站的建设。
共88页
18
高电位侧的电源供应问题

特制CT线圈从母线采电的供能方式 激光供能方式 蓄电池或太阳能电池供能方式 超声电源供能方式
共88页
19
特制CT线圈供能方式



采用接在母线上的参数变压器获得电压信号，对 其进行整流、滤波、稳压后供给后级的电子线路 问题是母线中电流变化范围很大，从空载电流到 额定电流，以及发生故障时的短路电流和雷电冲 击电流 ，都要求保证直流电源的可靠输出 在母线电流为零的情况下，这种方法不能提供足 够的电压输出来维持传感头的工作
磁光玻璃式电子式电流互感器工作示意图
3.磁光玻璃式电子式电流互感器产品结构与特点
一次传感器
复合支柱绝缘子
二次变送器
电子式电流互感器安装示意图
3.2 产品特点
绝缘形式为干式的，不充油、不充气。终
身免维护；
高压侧与低压侧之间由光缆连接，绝缘性
能优异，而且光缆有很强的抗电磁干扰能 力；
一次传感器中采用磁光玻璃，无铁磁性材
16
小信号铁芯CT（低功率线圈） （测量稳态信号－测量用）
LPCT二次回路要并接一阻值较小的电压取样电阻， 该电阻是LPCT的一个组成部分，等效电路如下：
Us Rsh Np Ip Ns
Us为LPCT电压输出 Ip为一次侧电流 Rsh为采样电阻 Np为一次绕组匝数 NS为二次绕组匝数
