2020-2021太原中考物理压轴题专题家庭电路故障的分析问题的经典综合题

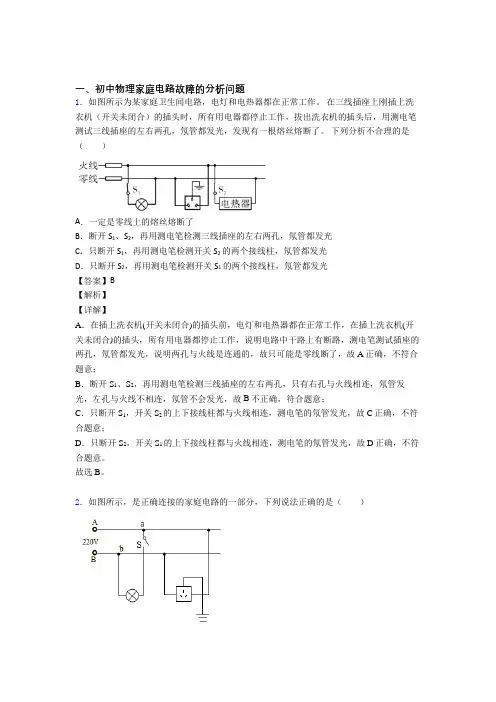

一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。

在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。

下列分析不合理的是（）A．一定是零线上的熔丝熔断了B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光C．只断开S1，再用测电笔检测开关S2的两个接线柱，氖管都发光D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光【答案】B【解析】【详解】A．在插上洗衣机(开关未闭合)的插头前，电灯和电热器都在正常工作，在插上洗衣机(开关未闭合)的插头，所有用电器都停止工作，说明电路中干路上有断路，测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了，故A正确，不符合题意；B．断开S1、S2，再用测电笔检测三线插座的左右两孔，只有右孔与火线相连，氖管发光，左孔与火线不相连，氖管不会发光，故B不正确，符合题意；C．只断开S1，开关S2的上下接线柱都与火线相连，测电笔的氖管发光，故C正确，不符合题意；D．只断开S2，开关S1的上下接线柱都与火线相连，测电笔的氖管发光，故D正确，不符合题意。

故选B。

2．如图所示，是正确连接的家庭电路的一部分，下列说法正确的是（）A．电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接B．站在地上的人接触a点或b点都会触电C．导线A与大地间的电压为0VD．用测电笔正确接触b点，测电笔的氖管会发光【答案】A【解析】【分析】【详解】A．电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接，当用电器漏电时，避免触电事故，故A正确；B．站在地上的人接触a点，人直接接触火线，人站在大地和火线之间，会发生触电事故；接触b点，是人接触零线不会触电，故B错误；C．火线与零线之间的电压为220V，火线与大地间的电压为也为220V，故C错误；D．b点所在的位置为零线，用测电笔正确接触b点，测电笔的氖管不会发光，故D错误。

一、初中物理家庭电路故障的分析问题1．小林的爸爸给小林的书房装了一盏照明台灯。

学习了安全用电的知识后，小林为了验证爸爸安装的电路是否符合安全用电的原则，他断开开关，用测电笔接触灯座的两个接线柱时，氖管都发光，闭合开关，灯泡能正常发光，于是他推断爸爸在连接电路时所犯的错误是（）A．灯座接触不良B．接灯泡的零线断路C．接灯泡的火线开路D．开关控制了零线【答案】D【解析】【分析】【详解】A．用测电笔测试灯座两接线柱，发现测电笔氖管发光，即灯泡与两端与火线和零线相连是好的，闭合开关，灯泡能正常发光，说明电流能从火线流向灯泡两端流回零线，故灯座没有问题，故A不符合题意；BCD．用测电笔测试灯座两接线柱，发现测电笔氖管发光，即灯泡与两端与火线和零线相连是好的，闭合开关，灯泡能正常发光，说明了开关与零线相连接了，开关应该控制火线，故BC不符合题意，D符合题意。

故选D。

2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。

安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。

（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。

【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。

3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。

【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。

一、初中物理家庭电路故障的分析问题1．如图所示的电路出现故障，总开关S跳闸后，复位时又立即跳闸。

电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L0，当闭合开关S、S1时，L0正常发光，L1不发光；当闭合开关S、S2时，L0和L2都发出暗红色光；则可以确定电路故障是A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路【答案】B【解析】【分析】将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。

【详解】当闭合开关S、S1时，L0和 L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。

故选B。

【点睛】电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。

2．如图所示的家庭电路，当闭合开关时，发现电灯不亮。

若原因是图中打“x”的位置发生了断路。

则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。

【答案】会【解析】【分析】【详解】如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。

3．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。

安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。

（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。

一、初中物理家庭电路故障的分析问题1．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S ，白炽灯L 亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S ，再次用测电笔测试插座的两个孔时，下列说法正确的是( )A ．测试两孔时测电笔都不发光B ．测试两孔时只有b 孔让测电笔发光C ．故障是灯泡L 断路D ．故障是熔断器断开【答案】B【解析】【分析】【详解】闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L 亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。

可能是火线断路，可能是零线断路。

灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。

说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。

当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。

测电笔接触右孔时，氖管照常发光。

故选B 。

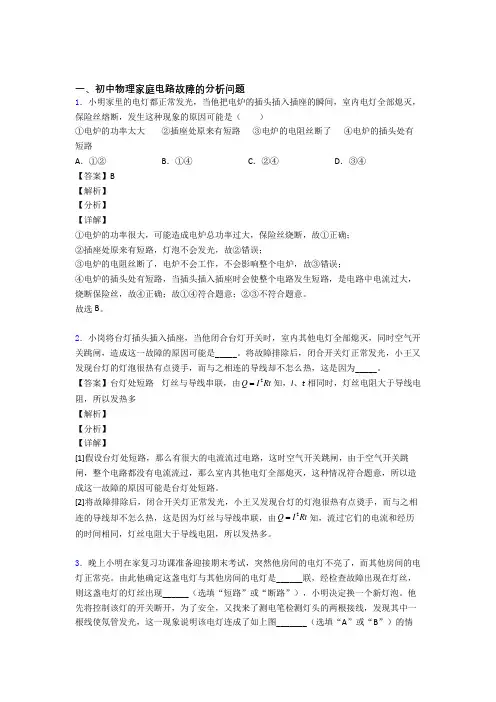

2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。

将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。

【答案】台灯处短路 灯丝与导线串联，由2Q I Rt 知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多【解析】【分析】【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。

[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt 知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
