各种变频器恒压供水参数

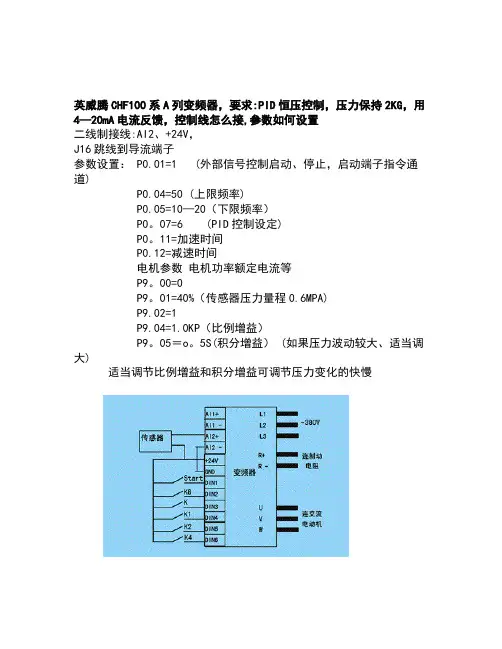

英威腾CHF100系A列变频器，要求:PID恒压控制，压力保持2KG，用4—20mA电流反馈，控制线怎么接,参数如何设置二线制接线:AI2、+24V，J16跳线到导流端子参数设置： P0.01=1 (外部信号控制启动、停止，启动端子指令通道)P0.04=50 (上限频率)P0.05=10—20（下限频率）P0。

07=6 (PID控制设定)P0。

11=加速时间P0.12=减速时间电机参数电机功率额定电流等P9。

00=0P9。

01=40%（传感器压力量程0.6MPA)P9.02=1P9.04=1.0KP（比例增益）P9。

05＝o。

5S(积分增益） (如果压力波动较大、适当调大)适当调节比例增益和积分增益可调节压力变化的快慢压力变送器选型要点：1、变送器要测量什么样的压力：先确定系统中要确认测量压力的最大值，一般而言,需要选择一个具有比最大值还要大1。

5倍左右的压力量程的变送器。

这主要是在许多系统中，尤其是水压测量和加工处理中，有峰值和持续不规则的上下波动,这种瞬间的峰值能破坏压力传感器，持续的高压力值或稍微超出变送器的标定最大值会缩短传感器的寿命，然而，由于这样做会精度下降.于是，可以用一个缓冲器来降低压力毛刺,但这样会降低传感器的响应速度。

所以在选择变送器时，要充分考虑压力范围，精度与其稳定性.2、什么样的压力介质：我们要考虑的是压力变送器所测量的介质,黏性液体、泥浆会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏变送吕中与这些介质直接接触的材料。

以上这些因素将决定是否选择直接的隔离膜及直接与介质接触的材料.一般的压力变送器的接触介质部分的材质采用的是316不锈钢，如果你的介质对316不锈钢没有腐蚀性,那么基本上所有的压力变送器都适合你对介质压力的测量.如果你的介质对316不锈钢有腐蚀性,那么我们就要采用化学密封，这样不但起到可以测量介质的压力，也可以有效的阻止介质与压力变送器的接液部分的接触,从而起到保护压力变送器，延长了压力变送器的寿命.3、变送器需要多大的精度：决定精度的有，非线性，迟滞性，机电商务网非重复性，温度、零点偏置刻度,温度的影响.但主要由非线性，迟滞性，非重复性,精度越高,价格也就越高。

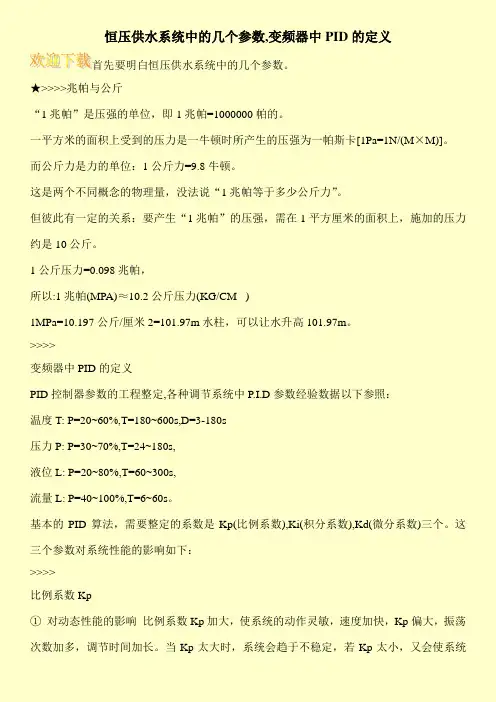

恒压供水系统中的几个参数,变频器中PID的定义
首先要明白恒压供水系统中的几个参数。

★>>>>兆帕与公斤
“1兆帕”是压强的单位，即1兆帕=1000000帕的。

一平方米的面积上受到的压力是一牛顿时所产生的压强为一帕斯卡[1Pa=1N/(M×M)]。

而公斤力是力的单位：1公斤力=9.8牛顿。

这是两个不同概念的物理量，没法说“1兆帕等于多少公斤力”。

但彼此有一定的关系：要产生“1兆帕”的压强，需在1平方厘米的面积上，施加的压力约是10公斤。

1公斤压力=0.098兆帕，
所以:1兆帕(MPA)≈10.2公斤压力(KG/CM )
1MPa=10.197公斤/厘米2=101.97m水柱，可以让水升高101.97m。

>>>>
变频器中PID的定义
PID控制器参数的工程整定,各种调节系统中P.I.D参数经验数据以下参照：
温度T: P=20~60%,T=180~600s,D=3-180s
压力P: P=30~70%,T=24~180s,
液位L: P=20~80%,T=60~300s,
流量L: P=40~100%,T=6~60s。

基本的PID算法，需要整定的系数是Kp(比例系数),Ki(积分系数),Kd(微分系数)三个。

这三个参数对系统性能的影响如下：
>>>>
比例系数Kp
①对动态性能的影响比例系数Kp加大，使系统的动作灵敏，速度加快，Kp偏大，振荡次数加多，调节时间加长。

当Kp太大时，系统会趋于不稳定，若Kp太小，又会使系统。

恒压供⽔变频器设置⽅法介绍在很多的⼯业场所，为了能够做到有效的⽔供应，这时候就需要⽤到恒压供⽔变频器。

这种供⽔器是专门⽤于恒压供⽔⽔泵变频控制器，可以做到供⽔系统运⾏平稳可靠，能够实现⽆⼈供⽔的机器。

那么接下来⼩编就恒压供⽔变频器设置⽅法做⼀个简单的介绍，供⼤家在实际⽣活的时候参考使⽤。

⼀、恒压供⽔变频器的设置前准备:⾸先⼩编为⼤家介绍⼀下恒压供⽔变频器设置前的准备⼯作，⼀般来说可以根据说明书所⽰的电路图，然后连接空⽓开关，电源，漏电开关，等⼀系列开关，然后看到数码管上显⽰的字母是0.0。

这时候⼤家再关掉电源将电源灯熄灭，然后再连接电器，看看我们的恒压变频控制器的接地端⼦是否可靠?这不⼤家必须要仔细的检查，然后⼤家再看看压⼒表上的远程压⼒表，是否安装在⽔泵的出⽔管上。

这时候可以直观地输出我们现在的恒压压⼒值，也可以输出相应的电信号。

如果所有的技术参数与说明书上是⼀致的，那么说明调试准备⼯作已经完毕。

⼆、恒压供⽔变频器的设置:接下来⼩编为⼤家介绍⼀下恒压供⽔变频器的设置调试。

如果所有的恒压变频器的接线是没有错误的，这时候⼤家就可以合上开关和漏电开关。

检查⼀下⽔泵的转向，和反向，是否改变电机的相序，然后⼤家再按运⾏键，到时候时针⽅向旋转键盘的战友的时候，这时候可以输出频率的最上升值，同时⽤万⽤表的直流电压档测试变频器端⼦的电压值。

等到他的压⼒增加到⼀定程度，这时候就可以设定和点压⼒对液的反馈电压值，按下停⽌键。

三、恒压供⽔变频器的参数设置:最后⼩编为⼤家介绍⼀下恒压供⽔变频器的参数设置，合上开关之后，就会看到恒压供⽔变频器的运⾏指⽰灯会⾮常的亮，这时候⼤家就可以输出0.0Hz-30Hz，然后在根据⽤⽔的情况⾃动进⾏调节，但是要保证出⽔⼝的压⼒恒定为5千克。

变频恒压供⽔原理说明变频恒压供⽔设备利⽤专门为风机、泵类、空⽓压缩机等流量和压⼒控制特点⽽研制的专⽤变频调速器。

利⽤变频器的⼀拖三功能，⽽不采⽤昂贵的PLC就可以⾃动控制泵组的运⾏与退出台数，⽽且内置PID功能与我司开发的专门处理恒压供⽔的控制板，可以⽅便地与远传压⼒表连⽤，同⽽完成供⽔压⼒的闭环控制，在管⽹流量变化时达到稳定供⽔压⼒和节约电能的⽬的。

ABB系列变频器恒压供水PID全参数设置(内部给定)1、LOC/REM，当变频器初次上电时，状态处于REM远程控制模式，由控制端子块来控制。

要进入LOC本地模式需按下此键进行操作。

2、内部给定时实现PID宏方式，实际反馈值选择AI1。

启动信号（DI6接通为PID启动）。

3：表格内；参数99开头为启动参数，根据电机参数进行设置。

参数10开头为输入指令，选择外部命令及转向。

参数11开头为给定选择指令，选择信号给定及给定参数。

参数14开头为继电器输出参数，选择继电器输出类型。

参数16开头为系统控制参数，为系统参数核定。

参数40开头为过程PID控制。

4：参数4011为内部给定设定值（0%-100%），例如;远传压力表为10公斤，现场需恒压4公斤。

那么需设定为40%，根据现场实际反馈情况调整此数值。

造成参数调整原因，一般为现场电压干扰等原因，特殊参数表（关于睡眠问题举例；如果现场恒压4kg,4011设定为40%，睡眠频4023为现场不用水后，闭阀的最低频率+1，；唤醒偏差4025设定为5%，则系统睡眠后，反馈压力低于3.5kg(4026延迟达到后即可启动)，唤醒偏差4025设定为20%(最大值为20%)则系统睡眠后，反馈压力低于2kg(4026延迟达到后即可启动)。

4011设定值为40%，偏差值20%，唤醒值=40%-20%=20%=2kg 4011设定值为40%，偏差值5%，唤醒值=40%-5%=35%=3.5kgACS510/550恒压供水一拖三接线及调试一、变频器接线图系统图参见ACS510手册P126、P127二、参数设置及说明此图的给定信号来自变频器内部9902=>7(PFC控制宏)或15（SPFC控制宏）9905=>电机额定电压9906=>电机额定电流（选取三电机中最大值）9907=>电机额定频率9908=>电机额定转速9907=>电机额定功率（选取三电机中最大值）1002=>6（DI6）1003=>1（FORW ARD）1102=>7（EXT2）1304=>如压力表是4~20mA，应设为41401、1402、1403=>31（PFC）1601=>2（DI2）4010=>194011=>定义内部给值8117=>2（辅机数量）8718=>自动切换间隔（>0才有效）8120=>38123=>2（循环软启）8127=>3（电机数量）8109（起动频率）、8112（停止频率）、8115（辅机起动延时时间）8115（辅机停止延时时间）=>说明：f最小 <8112<8109<f最大81组其余参数请结合ACS510手册及现场实际设置如需要睡眠功能：4022=>7（内部）4023=>说明：f最小<40234024、4026=>睡眠延时、唤醒延时4025=>唤醒偏差三、循环工作时序：1、ROI（继电器1）吸合，这样接触器K1也吸合，M1变频起动。
