电子膨胀阀原理文档10%〜100%冷量调节范围，流量变化呈曲线适用于CFCs, HCFCs和HFCs低电源功耗7.2W (3. 6W/相)极高的分辨率0. 0000393英寸(0. 001mm) /步最大动作步数12500步独创外置驱动机构一在最极限的情况下可以通过手动开启器进行调节•特」•—双极步进电机驱动原理Mk»W»r J■V[~pr 百c赠驱动器程序步数Q1-Q4Q2-Q3Q5-Q8Q6-Q71ON OFF ON OFF2ON OFF OFF ON3OFF ON OFF ON4OFF ON ON OFFON1ON OFF ON OFF•—双向平衡孔设计•—极高可靠性,极长工作寿命电子膨胀阀原理文档•—完全关闭功能，电子膨胀阀原理文档可省去电磁阀•—外置驱动机构电子膨胀阀原理文档•特性•—手动开启示意图电子膨胀阀原理文档•—在系统中的应用电子膨胀阀原理文档•—阀的总体结构电子膨胀阀原理文档•结构•—阀芯的组成■urmt、件g^TOrrrrr^电子膨胀阀原理文档•结构・—不同型号的阀芯样式III电子膨胀阀原理文档电子膨胀阀原理文档•—阀的剖面结构电子膨胀阀原理文档•—阀门闭合示意•—运动传送原理• —SEV-250、400的剖面结构电子膨胀阀原理文档阀芯的剖面结构电子膨胀阀原理文档•-SEV-50开度■制冷量曲线SEV 50•工彳25£ 00 Opening (%) 10 20 30 40 50 60 70 80 90 1005011 001A 50图表中参数基于R22,阀全开，冷凝温度为38°C为莓僅少•-SEV-100开度■制冷量曲线图表中参数基于R22,阀全开，冷凝温度为38°C 为基准电子膨胀阀原理文档)0 550 O 40 350 )() 50 2 )(1 50 IX00 1150 O•-SEV-175开度■制冷量曲线100 10 20 30 40 50 60 70 80 90 100 O 9)06( O 5000O 30 O 20 Opening (%) 图表中参数基于R22,阀全开，冷凝温度为38°C 为基准•—R22、R134a下的最大容量表•—采用其他制冷剂的最大容量表• — SEV-250开度■制冷量曲线SEV 250图表中参数基于R134a,阀全开，冷凝温度为38°C为基准• — SEV-400开度■制冷量曲线•—R22、R134a下的最大容量表•—采用其他制冷剂时的最大容量表•—最大容量修正表•规格尺寸•使. •-SEV-50/100/150/175电子膨胀阀原理文档膨胀阀原理文档电子膨胀阀原理文档•—低温机组•冷凝器S53电子膨胀阀原理文档wig电子膨胀阀原理文档适用于GOLDAIR的不同系列的SEV MOP控制调节4MHNNVWI电子膨胀阀原理文档。

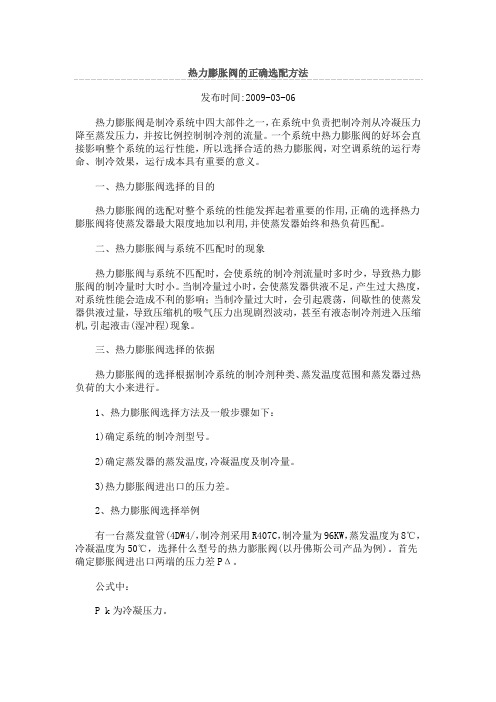

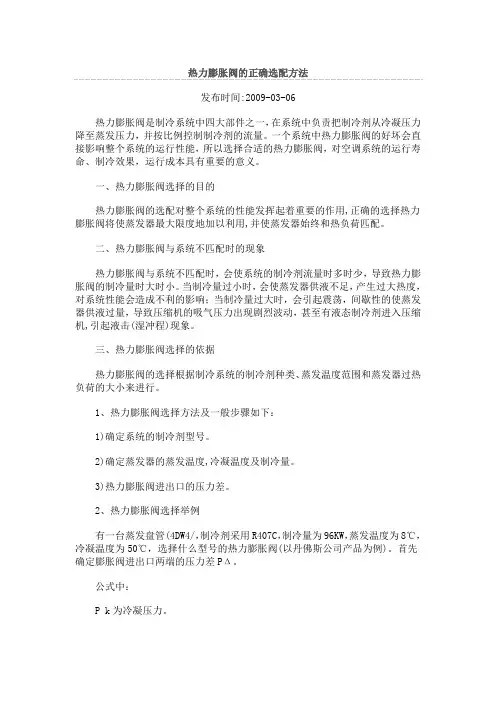

热力膨胀阀的正确选配方法发布时间:2009-03-06热力膨胀阀是制冷系统中四大部件之一，在系统中负责把制冷剂从冷凝压力降至蒸发压力，并按比例控制制冷剂的流量。
一个系统中热力膨胀阀的好坏会直接影响整个系统的运行性能，所以选择合适的热力膨胀阀，对空调系统的运行寿命、制冷效果，运行成本具有重要的意义。
一、热力膨胀阀选择的目的热力膨胀阀的选配对整个系统的性能发挥起着重要的作用,正确的选择热力膨胀阀将使蒸发器最大限度地加以利用,并使蒸发器始终和热负荷匹配。
二、热力膨胀阀与系统不匹配时的现象热力膨胀阀与系统不匹配时，会使系统的制冷剂流量时多时少，导致热力膨胀阀的制冷量时大时小。
当制冷量过小时，会使蒸发器供液不足，产生过大热度，对系统性能会造成不利的影响；当制冷量过大时，会引起震荡，间歇性的使蒸发器供液过量，导致压缩机的吸气压力出现剧烈波动，甚至有液态制冷剂进入压缩机,引起液击(湿冲程)现象。
三、热力膨胀阀选择的依据热力膨胀阀的选择根据制冷系统的制冷剂种类、蒸发温度范围和蒸发器过热负荷的大小来进行。
1、热力膨胀阀选择方法及一般步骤如下：1)确定系统的制冷剂型号。
2)确定蒸发器的蒸发温度,冷凝温度及制冷量。
3)热力膨胀阀进出口的压力差。
2、热力膨胀阀选择举例有一台蒸发盘管(4DW4/，制冷剂采用R407C，制冷量为96KW，蒸发温度为8℃，冷凝温度为50℃，选择什么型号的热力膨胀阀(以丹佛斯公司产品为例)。
首先确定膨胀阀进出口两端的压力差PΔ。
公式中：P k为冷凝压力。
P 0为蒸发压力。
1 PΔ为供液铜管的压力降。
2 PΔ为分液器和分液毛细管的压力降。
P k(冷凝压力)，P0(蒸发压力)由所给的已知参数可在焓湿图中查得。
P k = 5 10×P a，P0= 5 10×P a而供液铜管的压力降，由于所用的盘管选型软件，在所计算的数据中已有了供液管的压力降。
故已知1 PΔ= 5 10×Pa。
电子膨胀阀什么是电子膨胀阀？电子膨胀阀（Electronic Expansion Valve，缩写为EEV）是一种通过电子控制来调节制冷剂流量的装置，属于制冷系统中的重要部件。
其主要作用是根据室内空调温度及压力的变化，控制制冷剂的流量，以实现室内温度的自动调节。
EEV通过传感器来监测室内和制冷系统的温度和压力，将信息反馈给控制器，然后控制器会根据反馈信息来电子调节EEV的开度，以确保制冷剂能够以最佳的流量进入蒸发器，从而使室内温度保持在设定值范围内。
电子膨胀阀的优点与传统的机械膨胀阀相比，电子膨胀阀在性能上有很多优点：1.准确性高：EEV能够通过电子控制实现无级调节，与传统的机械膨胀阀相比，其精确度更高。
2.可调性强：EEV的开度可以实现无级可调，从而适应不同的制冷负荷，同时可以实现快速响应和低负载的调节。
3.能耗低：由于EEV能够根据当前室内环境实时调节制冷剂的流量，因此能够在瞬间调整制冷系统的能耗，从而提高制冷系统的效率。
4.维护简单：EEV不需要经常进行维护，因为其内部几乎没有任何运动部件，换句话说就是寿命很长。
电子膨胀阀的应用电子膨胀阀广泛应用于空调、冷冻机组、制冰机组以及其他制冷设备中，其中最为典型的应用是空调系统。
电子膨胀阀能够在调节制冷剂流量的同时，确保室内温度保持稳定，因此在空调系统中的作用十分重要。
同时，EEV也被广泛应用于一些对制冷精度有较高需求的领域，例如实验室仪器、食品卫生等特殊应用领域。
电子膨胀阀使用的注意事项1.在安装EEV时，必须确保其尺寸与管路吻合，否则会影响制冷系统的正常运行。
2.在使用EEV的过程中，必须确保其正常工作，任何故障都必须立即解决。
3.在对EEV进行维护时，必须遵守相关操作规程，避免对设备造成损伤。
4.在选择EEV时，必须根据实际需求来进行决策，以确保其能够满足其所需的制冷负荷。
总结电子膨胀阀在制冷系统中扮演着十分重要的角色，其准确性高、可调性强、能耗低等优点，使得其成为现代制冷系统中的必备设备。
电子膨胀阀控制器EKC312使用说明电子膨胀阀控制器EKC312使用说明1.产品概述1.1 产品描述电子膨胀阀控制器EKC312是一款专为制冷设备设计的控制器。
它可以精确地控制膨胀阀的开度，以便实现恒定的压力和温度控制。
1.2 主要特性- 高精度的压力和温度控制- 支持多种制冷剂- 可编程的控制逻辑- 数字和模拟输入/输出接口- 易于安装和操作2.安装2.1 配置要求- 电源.220V AC，50Hz- 环境温度：-10°C至50°C- 相对湿度.20%至80%- 安装位置：确保设备安装在通风良好、无灰尘和湿度较低的区域2.2 连接电路- 将电源线连接到控制器的电源接口- 将膨胀阀和传感器连接到相应的接口- 执行必要的接地连接- 检查所有连接确保正确性3.控制器设置3.1 基本设置- 打开控制器，进入主菜单- 使用方向键选择“基本设置”选项并按确定键- 在基本设置菜单中，您可以配置时钟、语言、温度单位等参数3.2 温度控制- 在主菜单中，选择“温度控制”选项- 根据您的要求，选择恒温模式或恒温差模式- 设置所需的目标温度或温差3.3 压力控制- 在主菜单中，选择“压力控制”选项- 根据您的要求，选择恒压力模式或压差模式- 设置所需的目标压力或压差4.运行和诊断4.1 运行模式- 控制器提供自动和手动两种运行模式- 在主菜单中，选择“运行模式”选项- 选择自动或手动模式并按确定键确认选择4.2 报警和故障排除- 如遇到报警或故障情况，控制器将显示相应的错误代码- 在主菜单中选择“故障排除”选项，查看错误代码和解决办法5.附件本文档附带以下附件：- 安装图纸- 电路图6.法律名词及注释6.1 制冷剂：指用于制冷或低温设备中的化学物质，能够在压缩机、膨胀阀等设备的作用下实现制冷效果。
6.2 膨胀阀：一种用于控制制冷剂流量的装置，通过调整膨胀阀的开度来控制制冷剂的流量，从而实现制冷系统的温度和压力控制。
R系列电子膨胀阀1 命名规则设计顺序号，用阿拉伯数字表示适用CO2制冷剂代号阀口径，用阿拉伯数表示R：R系列阀基本代号2 R系列电子膨胀阀简介2.1 功能：主要用于CO2热泵热水器制热系统中,实现制冷剂流量的自动调节,使系统始终保持在最佳的工况下运行,达到快速制热、精确控温、节省电能的目的。
该阀为单方向使用；2.2 组成：主要由阀体和线圈组成，通过对线圈施加脉冲驱动电流，来控制阀体内步进电机的转动，以带动阀针相对阀口作开闭动作；2.3 主要特点：体积小，功耗低，耐高压，动作性能好，性能稳定、可靠。
3 R系列电子膨胀阀实物图片4 基本参数4.1 基本型号：规格型号通径(mm) 名义容量(kW) 全开脉冲开阀脉冲DPF(R)1.5D Ф1.5 4.5 500 32±204.2 相关参数：项目参数爆破压力： 42MPa以上耐压： 21MPa以上最高动作压差： 10MPa以上（额定电压的90%）耐久：△P=10MPa，0←→500为一循环，寿命5万次流动方向：正方向内漏：≤600mL/min(1.0MPa)疲劳耐久：0←→14MPa，20万次绝缘等级：E级绝缘动作方式：4相永磁型步进电机直动式励磁方式： 1-2相励磁，单极驱动励磁速度： 40PPS5 工作条件5.1 适用制冷剂：CO2；5.2 额定电压：DC12V；5.3 电压变化：额定电压的90%～110%范围以内；5.4 最高使用压力：14MPa ；5.5 介质温度：-30℃～+100℃(通电率40%以下)；5.6 环境温度：-30℃～+60℃(通电率40%以下)；5.7 相对湿度：95％以下。
6 使用说明6.1 出厂状态：阀体出厂时处于300脉冲以上开阀位置，但由于运输振动等原因，阀开度可能会发生变化；6.2 起点调整：将阀全闭并调整起点至A相励磁；6.3 停止驱动：在停止的励磁相上再施加励磁0.5sec以上后，停止驱动；6.4 开始驱动：施加0.5sec以上的励磁于前回停止运转的励磁相上后，使其开始运转；6.5 倒转方向驱动：在倒转前的励磁相上再施加0.5sec以上的励磁，然后进行倒转驱动；6.6 6根引线中有2根为公共引线，该公共引线接电源正极；6.7 PM型步进电机膨胀阀，具有自保持性，保持阀开度无需通电；6.8 线圈与阀体为分开包装，待阀体连接铜管焊接后，再装配线圈；6.9 产品的安装状态：线圈朝上，阀体竖直±15°以内；6.10 使用时必须将励磁速度设定在规定范围内；6.11 焊接时，必须进行冷却保护，用湿布包裹阀体或将阀体放在水中，使阀体部位温度不超过120℃，焊接过程中防止水进入阀体的内部；6.12 焊接时，火焰不要直对阀体，并需要向阀体内部充氮气保护，防止氧化物的产生；6.13 电机线圈固定：线圈卡片卡位在阀体固定架上不得松动；6.14 阀体使用和储存过程中确保阀体内部清洁、干燥，否则可能导致磁体生锈，阀体不动作现象；6.15 使用本产品，请务必在产品进出口部位安装100目以上的滤网；6.16 冷媒流动方向：热泵用：A→B（制热）、B→A（制冷），单冷用：B→A；6.17 安装在制冷系统中，有时会产生反常声响，请事先做好系统匹配试验；6.18 线圈工作电压须在DC12V±10%范围内，工作电压及波形在阀驱动状态下建议用示波器进行检查确认。
膨胀阀匹配指南编辑：校核：批准：/目录一、膨胀阀的作用二、膨胀阀的种类及结构三、膨胀阀的冷量计算四、膨胀阀的匹配运行五、膨胀阀的安装防护一、膨胀阀的作用①节流降压使从冷凝器来的高温高压液态制冷剂节流降压成为容易蒸发的低温低压的汽液混合物进入蒸发器，即分隔了制冷剂的高压侧和低压侧；②调节流量由于制冷负荷的改变以及压缩机转速的改变，要求流量作相应调整，以保持车内温度稳定，膨胀阀就起到了把进入蒸发器的流量自动调节到制冷循环所要求的合适程度的作用。
③保持一定过热度、防治液击和异常过热膨胀阀通过流量的调节使蒸发器具有一定的过热度，保证蒸发器总容积的有效利用，避免液态制冷剂进入压缩机引起液击；同时又能控制过热度在一定范围，防治异常过热现象的发生。
二、膨胀阀的种类及结构分类条件阀的种类平衡方式内平衡外平衡/材料铜阀铝阀/结构型式F型H型/充注方式气体充注吸附充注交叉充注常用膨胀阀一览表名称ENA EWB EBH端面图H型阀特性介绍汽车空调用的膨胀阀，以H阀为主，下面对H型阀的结构、平衡原理、过热度及充注特性进行简要的介绍：①H型阀的结构时候的质量流量，详见下图：阀口面积：式中 d—阀座孔直径 d=2rX—阀口开度d0—小球直径d0=r0形式内平衡（ENA）代号说明作动阀芯力剖面图P B相当感温包内压力打开力P L·A（P L‘·A）相当低压侧压力内平衡：膨胀阀出口压力外平衡：蒸发器出口压力关闭力F S弹簧之力关闭力A膜片有效面积/外平衡（EWB）力的平衡：①PB·A >PL·A +FS……阀打开②PB·A <PL·A +FS……阀关闭内平衡式外平衡式PL PL'FSPB过热度PBPLFSS.S.HS.S.C·流 路∶温度特性T.S.H 全过热度 = S.S.H静止过热度+S.H.C过热度变化PL阀闭状态FS 1PB1＜PL+FS 1PB 1PB 2=PL+FS 2PL开阀前FS 2PB 2PB 3＞PL+FS 3PL阀开状态FS 3PB 3∴力的平衡∷流量特性充注特性：充注方式 充注方式内容概略 温度特性感温包温度与开阀压力特性 MOP 最高作动压力 周围温度对感温部温度的影响 使用极限温度 时间常数成本气体充注注入与冷媒相同的介质有 受影响 120℃ 快 低交叉充注 注入与冷媒不一样的气体和惰性气体有 受影响 120℃ 快 低吸附充注 在放了吸附介质的感温筒内注入气体无不受影响 80℃ 慢 高自关闭状态至开始打开所需的过热度自开始打开至规定开度所需的过热度三、膨胀阀的冷量计算额定容量按下述公式进行计算Q＝q mr（h1-h4）K式中：Q——膨胀阀容量 W；q mr——额定点的制冷剂质量流量（最大开启度时测量）， kg/s；h1——蒸发器出口侧饱和蒸气制冷剂的比焓值，J/kg；h4——蒸发器进口侧饱和液态制冷剂的比焓值，J/kg；K——有关过冷度的修正值（液态制冷剂温度：55℃，过热度：0 ℃）Q1＝h1-h4/3250 J/kg式中：Q1——膨胀阀能力，冷吨；h1——蒸发器出口侧饱和蒸气制冷剂的比焓值，J/kg；h4——蒸发器进口侧饱和液态制冷剂的比焓值，J/kg；过冷度的修正值压焓图上面已经提到，热力膨胀阀的能力与钢球和阀口的大小有关系，设计时不同制冷能力的膨胀阀，钢球的额定行程一致，为方便于理解我们引入毛细管的截流计算，来加以类比说明：毛细管制冷剂流量的计算：0.5772. 71G=5.44（△p/L）D式中G——制冷剂流量(g/s)△p——毛细管进出管的压力差(MPa)L——毛细管长度(m)D——毛细管内径(mm)用计算法选取的毛细管，需要试用后再进行确定。
表号：LJIII0200357生效期：2011-1-28文件名称：电子膨胀阀设计选型指导书文件编号：SJZD20110019山东朗进科技股份有限公司2020 年5 月文件名称 设计指导书 文件编号产品型号、名称 电子膨胀阀 设计选型指导书 SJZD20110019 共 13 页 第1 页目录一、适用范围 ............................... 二、规范性引用文件......................... 2.1 参考资料 ........................... 2.2 参考标准 ........................... 三、术语 ..................................四、原理介绍 ...............................4.1 定义、功能 ......................... 4.2 电子膨胀阀基本原理（图示） ......... 五、设计选型步骤 ...........................设计原则 .......................... 确定电子膨胀阀的驱动方式 .......... 确定电子膨胀阀的口径 .............. 根据系统的匹配需要选择合适的流量特性22 2 35.1 5.2 5.3 5.4六、电子膨胀阀设计、安装注意事项6.1 电子膨胀阀设计注意事项 ..6.2 电子膨胀阀安装注意事项 .. 七、电子膨胀阀常见故障分析 .............7.1 电子膨胀阀打不开、关不死 7.2 电子膨胀阀产生异常音的事例. 8 10 111112电子膨胀阀设计选型指导书、适用范围1. 本设计选型指导书，适用于轨道空调类用电子膨胀阀的选型。
2. 本设计选型指导书涉及到电子膨胀阀的分类、电子膨胀阀的选型、使用设计标准、安装生产工艺及前期在使用过程中出现的问题。
3. 其他类空调可参照使用。
二、规范性引用文件2.1 参考资料2.1.1 目前电子膨胀阀供应商日本不二工机、佛山华鹭、三花股份等提供的相关技术资料；2.1.2 朗进与电子膨胀阀供应商进行的技术交流资料及在多年的电子膨胀阀使用过程中积累的经验及问题剖析；2.2 参考标准、术语3.1 泄漏量在规定的试验条件下，试验介质通过膨胀阀关闭位置时的流量。
3.2 开阀脉冲在规定的试验条件下，从膨胀阀全闭位置逐步加大脉冲数，试验介质通过膨胀阀的流量突然变大时的脉冲数。
3.3 全开脉冲数膨胀阀从全闭到全开，所需输入电机线圈脉冲电流的脉冲数，称全开脉冲数。
3.4 最高工作压力膨胀阀正常使用时允许的最高工作压力。
3.5 最大开阀压差四、原理介绍4.1 定义、功能电子膨胀阀是一种节流元器件，可以按预设的程序控制步进电机的运转，由电机转子直接驱动阀针，改变阀口的流通面积，从而实现制冷剂流量控制的执行器件。
电子膨胀阀是由电子电路进行控制的膨胀阀，它是变频制冷空调设备中的关键部件。
电子膨胀阀有其他膨胀阀无法比拟的优点。
它的流量控制范围大，动作迅速，调节精细，动作稳定，可以使制冷剂往、返两个方向流动。
在变频式制冷空调设备中，压缩机由变频电动机拖动，电动机的转速可以根据室内制冷量的需要而连续变化，最终压缩机的制冷量达到连续变化的自动控制，为配合制冷量的连续变化，采用电子膨胀阀与变频式压缩机匹配使用。
由于电子膨胀阀能够根据微电脑的指令，迅速调节阀的开启度，快速控制制冷剂的流量，可减小房间室内的温差，因而能够增强空调的舒适程度，又可最大限度的节能。
4.2 电子膨胀阀基本原理（图示）电子膨胀阀根据电机的驱动方式分为减速型电子膨胀阀和直动型电子膨胀阀两大类。
减速型电子膨胀阀，电子膨胀阀线圈和阀体为一体，当脉冲电机通过减速齿轮组传递动力，与波纹管一起对阀针升程进行调节。
由于齿轮的减速作用，大大增加了输出转文件编号矩，使得较小的电磁力获得足够大的输出力矩。
它的全开脉冲数为 2000 脉冲，调节极 为精确。
直动型电子膨胀阀，电子膨胀阀线圈和阀体分离，当控制电路的脉冲电压按一定的 逻辑顺序输入到电子膨胀阀电机各相线圈上时，电机转子受磁力矩作用产生旋转运动， 通过减速齿轮组传递动力， 并通过传递机构， 带动阀针作直线移动， 改变阀口开启大小， 从而实现自动调节工质流量，使制冷系统保持最佳状态。
它的全开脉冲数为 500 脉冲，调节精确。
直动型电子膨胀阀由 PM 型步进电机线圈 1和带有磁性转子 2 的阀体部件 3组成， 转子部件 4 封闭在阀体外罩 5内。
电子控制器控制步进电机转子的旋转 ,通过螺纹的传动 , 带动阀针 6 作轴向移动 ,从而调节阀口的通流面积 ,调节制冷剂的流量。
五、设计选型步骤5.1 设计原则5.1.1 可靠性原则：电子膨胀阀为易损件 ,对产品本身和使用的可靠性要求很高 ,在开 发新产品时尽量使用我公司已成熟使用过的产品,如果需要更多规格 ,请选择公司认定文件名称 产品型号、名称设计指导书 电子膨胀阀设计选型指导书SJZD20110019 共 13 页 第 4 页直动型电子膨胀阀EDM-6.0YG142±14293±2920.714.1 EDM-8.0YG184±18380±3827.217.6EDM-A0YG226±23467±4733.721.15.3 确定电子膨胀阀的口径5.3.1 根据不同口径电子膨胀阀的制冷能力特性初步选定电子膨胀阀的规格：一般情况下以电子膨胀阀在全开脉冲数的40% 脉冲时的制冷能力来确定阀的口径。
若单个电子膨胀阀能力不足可以选用2 个或多个电子膨胀阀并联的方式。
5.3.2 直动型电子膨胀阀（CAM、HAM 型）制冷能力设定值（冷凝温度：38℃、过冷却度：0℃、蒸发温度：5℃、过热度：0℃、压力损失：0）5.4 根据系统的匹配需要选择合适的流量特性文件名称产品型号、名称设计指导书电子膨胀阀设计选型指导书文件编号SJZD20110019共13 页第7 页5.3.3 减速型电子膨胀阀（EDM 型）制冷能力设定值（冷凝温度：380℃、蒸发温度：5℃、过热度：0℃、压力损失：0）℃、过冷却度：目前大多厂家可以提供多种流量特性的电子膨胀阀，可以根据我们对冷媒流量变化 的要求和噪音的要求来选择合适的流量特性的电子膨胀阀。
直动性电子膨胀阀 （CAM 、HAM 型）空气流量特性六、 电子膨胀阀设计、安装注意事项6.1电子膨胀阀设计注意事项 6.1.1 电子膨胀阀配管设计要求文件名称 设计指导书 文件编号产品型号、名称电子膨胀阀 SJZD20110019设计选型指导书共 13 页 第9 页文件名称 产品型号、名称设计指导书 电子膨胀阀 设计选型指导书文件编号SJZD20110019共 13 页 第 8 页6.1.1.1 针对异物进行保护：在电子膨胀阀前后应使用100 目的筛网；6.1.1.2 注意电子膨胀阀压力差产生异音（特别是注意全封闭式电子膨胀阀）：当电子膨胀阀B 侧的压力大于A 侧的压力时可能将电子膨胀阀阀针顶开，造成阀体泄露或产生异常声音。
在整个冷媒回路设计中不应出现电子膨胀阀B 侧压力高于A 侧压力的情况。
6.1.1.3 安装姿势：让电子膨胀阀的线圈部件应正立向上，垂直于管道，前后左右（90 ±15）°内；6.1.1.4 线圈：应防止产品组装后的状态可能脱落；6.1.1.5 液封：对于全封闭电子膨胀阀注意安装位置不要封住冷媒回路；6.1.1.6 流量特性：需要跟厂家确认，进行系统的匹配验证；6.1.1.7 防止噪音：电子膨胀阀管组设计要注意系统的匹配，特别是室内机匹配不合适会产生节流声；6.1.1.8 维修便利性：电子膨胀阀安装处应有一定的预留空间，特别是对于商用机机组暗藏，要便于维修；6.1.1.9 防止漏水：应用于室内机的电子膨胀阀，管组设计要注意管组和阀体会产生冷凝水，要注意安装的位置是否在接水盘内、是否进行保温处理；6.1.1.10 阀体标贴：在图纸上应要求记载电子膨胀阀和线圈的标贴名，便于在组装现场的确认；6.1.2 电子膨胀阀基本控制点6.1.2.1 电子膨胀阀的复位控制：切断电源时：通电后，施加700 脉冲（500 脉冲直动型）或4000 脉冲（2000 脉冲减速型）以上来进行闭阀动作；在正常控制时：现有开度＋8 脉冲的闭阀动作；在长时间的调节过程中，为防止电子膨胀阀失步，应在连续调节24 h 以上进行电子膨胀阀的复位动作；在正常使用过程中，开阀脉冲数在500 脉冲以下。
如果发生了500 脉冲以上的动作，请先停止运转，再进行700 脉冲以上的闭阀动作，然后调整好0 脉冲起点。
0 脉冲起点调整：将阀全闭并调整起点至φ 1 相励磁。
6.1.2.2控制过程中，请不要碰到全闭止动器。
另外，起点调整时，请把加于全闭止动器的脉冲数控制在最小范围内；6.1.2.3停止驱动：在停止的励磁相上再施加励磁0.5sec 以上后,停止驱动；6.1.2.4 开始驱动：施加0.5sec 以上的励磁于前回停止运转的励磁相上后,使其开始运转；6.1.2.5 倒转驱动方向：在倒转前的励磁相上再施加0.5sec 以上的励磁，然后进行倒转驱动；6.1.2.6 6 根引线中有2 根为公共引线，该公共引线接电源正极；6.1.2.7 电子膨胀阀开度保持过程中无需保持通电；6.1.3 电子膨胀阀驱动电路设计6.1.3.1 控制器的输出电压必须与线圈的指定电压一致，如果施加电压与指定电压不符，会引起线圈烧毁（冒烟、着火）、动作不良等现象；6.1.3.2 在硬件电路设计过程中要保证电子膨胀阀的驱动电压必须在DC12V ±10%范围内，特别是对于多个电子膨胀阀同时动作时要防止电压下降到标准电压以下，波形在阀驱动状态下用示波器进行检查确认；6.2 电子膨胀阀安装注意事项6.2.1 需要制作专门的焊接工装，保证在焊接过程中阀体打开充氮，并进行冷却保护使阀体温度不超过120℃；焊接部位电子膨胀阀阀体电子膨胀阀焊接冷却方法1方法一：将电子膨胀阀阀体整个浸到水中，将电子膨胀阀的进出管与其连接管进行文件编号焊接，焊接时必须进行充氮保护。
必须注意，为了防止充入的氮气被加热成高温气体从 阀芯经过损坏电子膨胀阀，焊接时必须从膨胀阀的进出口分别充氮气进行保护。
焊接部位 充入氮气保护电子膨胀阀阀体电子膨胀阀焊接冷却方法2方法二：在焊接电子膨胀阀管组时，用喷水头对电子膨胀阀阀体进行连续的喷水，水流量的大小必须保障流经膨胀阀阀体的整个表面。
和前面所述的一样，焊接时也必须 进行充氮保护。
必须注意，为了防止充入的氮气被加热成高温气体从阀芯经过损坏电子膨胀阀，焊接时必须从膨胀阀的进出口分别充氮气进行保护。
