高低压配电室安装施工监理实施细则

YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】 榆林朱盖塔煤炭集运站 高低压配电室电气安装工程

监理细则

编制：杜文明

审核：黄展

中煤陕西中安项目管理有限责任公司 朱盖塔煤炭集运站项目监理部 变配电室安装施工监理实施细则 一. 工程概况及特点 1、工程概况 项目名称：榆林朱盖塔煤炭集运站建设项目 建设单位：榆林朱盖塔煤炭集运有限责任公司 工程地点：榆林市神木县孙家岔镇朱盖塔村西部 工程规模：年煤炭储装运能力为1000万吨 建设工期：年。 2、工程特点 本工程高低压配电室自动化程度高，安装工艺复杂，技术要求高. 二. 编制依据 1. 已批准的监理规划； 2. 工程设计图纸； 3. 已批准的施工组织设计； 4. 《建筑工程监理规程》DBJ01-41-2002； 5. 《建筑工程资料管理规程》DBJ01-51-2003； 6. 《建筑工程施工质量验收统一标准》GB50300-2001； 7. 《建筑电气工程施工质量验收规范》GB50303-2002； 8. 《建筑安装分项工程施工工艺规程》DBJ/T01-26-2003； 9. 《电气装置安装工程电气设备交接试验标准》GB50150-2006； 10. 《建筑节能工程施工质量验收规范》GB50411-2007； 11. 《工程建设标准强制性条文》（房屋建筑部分） 2002年版； 12. 《10KV及以下变电所设计规范》GB50053-94； 13. 《供配电系统设计规范》GB50052-95； 14. 国家及地方有关工程建设法令、法规及技术规范。 三. 监理工作流程 审查分包 单位资质

熟悉施工图纸

参与设计交底 督促深化设计

审核施工组织设

计（施工方案）

材料设备 选样送审

工程安装检查：

变压器安装 成套配电柜 控制柜安装

交接试验 工程检查验收及资料整理

材料设备 进场验收 四. 质量控制要点与预控措施 序 号 监理控 制部位 控制要点 控制的目标值及措施

1 审查分包单位资质

目标：规范施工，符合建筑法、建设工程质量管理条例

核查承包单位的质量管理体系 ① 核查承包单位的机构设置、人员配备、职责与分工的落实； ② 督促各级专职质量检查人员的配备； ③ 查验各级管理人员及专业操作人员的持证情况，安装电工、焊工、起重吊装工和电气调试人员等按要求持证上岗； ④ 检查承包单位质量管理制度是否健全（包括施工技术标准、图纸会审制度、技术交底制度、施组设计审批程序、工序交接制度、质量评定制度、检验制度、协调会、质量研讨会制度及安全文明施工奖罚制度等）。

核查分包单位资质 ① 核查分包单位的营业执照、企业资质等级证书、专业许可证、岗位证书等； ② 核查分包单位业绩； ③ 经审查合格、签批《分包单位资质报审表》表B2-6（A6监）。

2 熟悉施工图纸参与设计交底督促深化设计 目标：提出图纸上的问题及合理化建议（必要时），协商研究统一意见。

熟悉施工图 ① 查验施工图纸审批签认的手续是否齐全； ② 设计文件是否完整，是否与图纸目录相符； ③ 施工图纸中所用的材料、设备应符合现行规范、规程的要求； ④ 施工图纸规定的施工工艺应符合现行规范、规程的要求； 序 号 监理控 制部位 控制要点 控制的目标值及措施

⑤ 检查施工图纸中有无错、漏，各专业间相互矛盾和安装使用不合理之处； ⑥ 将发现的问题书面提出意见和建议给建设单位，由建设单位汇总各方意见后交设计院。

参与设计交底 ① 监理通过设计交底了解设计主导思想，使用的设计规范设备选型、技术参数，施工注意事项； ② 设计院对各单位提出的施工图纸中问题的答复； ③ 督促承包单位做好设计交底记录并签认《图纸会审记录》表C2-2，属于设计变更的，需签认《设计变更通知单》表C2-3。

督促深化设计 ① 按施工合同的约定、建设单位的要求，督促施工单位按现行规范、规程，按计划完成深化设计，图纸审批手续齐全； ② 深化设计图纸报设计院确认； ③ 深化设计内容应包括材料设备选型、管线综合布置、标高及预留孔洞复核。

3 审核施工组织设计(施工方案)

目标：确认现场施工组织设计，审核施工方案、计划、安全、文明施工的措施。

审核施工组织设计的管理程序 ① 审查承包单位相关部门及各级对现场的施工组织设计技术文件的审批手续是否齐全、有效； ② 承包单位的质量管理体系、技术管理体系和质量保证体系应健全，各岗位人员应落实； ③ 施工工艺、方法应切实可行，质量保证措施可靠、有针对性，措施具体、可操作； ④ 质量目标、工期应满足施工合同的约定； 序 号 监理控 制部位 控制要点 控制的目标值及措施

⑤ 进度计划应保证工程施工的连续性，人、机、料、设备的配置与进度计划相协调； ⑥ 安全、环保、消防、文明施工措施应符合现行有关规定； ⑦ 专项施工方案应可行、合理； ⑧ 审核合格后，签批《工程技术文件报审表》B2-1； ⑨ 随工程顺序，审查主要分项工程施工方案，方案应有工程概况、专业配合注意事项，工期进度等描述； ⑩ 随工程顺序，检查技术交底，技术交底应包括施工准备，操作工艺、质量标准、成品保护，应注意的质量问题等描述。 目标：生产厂商资质应合格，质量技术文件齐全、产品质量可靠，技术应满足设计要求，价格合理。经经济、技术、服务比较后优选生产厂商。 4 设备材料选样送审 生产厂商资质文件核查、产品性能及质量证明文件的审核 ① 生产厂商提供的生产、经营资质文件应是政府部门审批有效期内的资质文件； ② 提供的产品应能满足设计文件技术要求和建设单位要求的品牌； ③ 对新材料、新产品要有鉴定证明和相关的确认文件及要有政府批准的文件； ④ 产品应有产品性能说明书，性能、技术参数应符合设计要求； ⑤ 产品质量检测报告应有效； ⑥ 质量保证书应明确； ⑦ 查看业绩，必要时进行考察； 序 号 监理控 制部位 控制要点 控制的目标值及措施

⑧ 进口产品应有中文资料，代理应有代理资质、代理证书，产品应有合法的进口手续。 经技术、经济、服务比较，将符合设计要求、且有生产资质的厂家，同意选用，签批《材料、构配件进场检验记录》表C4-1。

5 材料、设 备进场 报验及见证抽样送检

目标：产品质量、技术性能应符合国家技术标准和设计要求，不合格品不允许进场使用。

质量证明文件 ① 依法定程序批准进入市场的新电气设备、器具和材料进场验收，供应单位应提供安装、使用、维修、试验要求等技术文件； ② 进口电气设备、器具和材料进场验收、供应单位应提供商检证明、中文的质量合格证明文件，规格、型号、性能检测报告，中文的安装、使用、维修和试验要求等技术文件； ③ 导管、型钢和电焊条查验合格证和材质证明书； ④ 镀锌制品查验镀锌质量证明书； ⑤ 配电柜、配电箱查出厂合格证、出厂试验记录、生产许可证、CCC认证； ⑥ 电线电缆有出厂合格证、检验报告、生产许可证、CCC认证，根据节能规范要求见证取样送检； ⑦ 电缆头有出厂合格证、检验报告、生产许可证、CCC认证； ⑧ 桥架有出厂合格证、检验报告、生产许可证、 CCC认证； ⑨ 封闭母线有出厂合格证、检验报告、生产许可证、CCC认证。 序 号 监理控

制部位 控制要点 控制的目标值及措施

⑩ 电力变压器、高低压成套配电柜控制柜台有出厂合格证、生产许可证、试验记录。

实物现场检测 ① 变压器： a.有合格证、随带技术文件、出厂试验记录； b.外观检查：有铭牌、附件齐全、绝缘件完整、涂层完整。 ② 高低压成套配电柜： a.有合格证、随带技术文件、CCC认证、出厂试验记录； b.外观检查：有铭牌、柜内元件无缺损、接线完整无脱落、无明显碰撞。 经检查确认进场材料设备符合规范规定和设计要求，签认《工程物资进场报验表》表B2-4（A4监） 6 变配电室 变压器安装 1. 变压器安装位置正确，附件齐全 2. 接地装置引出的接地干线与变压器的低压侧中性点直接连接。 ① 对变压器基础预埋件位置、变压器进出线预留孔位置及线缆导管预埋进行检查、核对，应符合设计要求； ② 检查接地装置引出接地干线； ③ 从地下引出的接地干线，要直接最近的引至变压器的零母线N和壳体及低压供电系统的PE干线（或PEN干线）； ④ 变压器安装后，必须经交接试验合格，并出具报告后，才具备通电条件； 序 号 监理控 制部位 控制要点 控制的目标值及措施

干式变压器的支架及金属外壳应接地（PE） 3. 变压器交接试验必须合格 4. 落地式配电箱体应接地（PE） 5. 绝缘体无裂纹，测温仪表指示准确

变配电室接地干线敷设 1. 变压器室、高低压开关室内的接地干线不少于2处与接地装置引出干线连接 2. 接地干线上应设不少于2个供临① 钢制接地线焊接采用搭接焊，扁钢和扁钢搭接长度为扁钢2倍，三面施焊； ② 室内接地干线支持件间距均匀 水平直线部分~1.5m 垂直直线部分~3m 弯曲部分~0.5m ③ 接地线在穿墙、穿楼板处加套钢管，钢管应与接地线做电气连通； ④ 变配电室明敷接地干线

合集下载

监理部电气安装工程监理实施细则(范本)

监理部电气安装工程监理实施细则(范本)

电气装置安装工程监理实施细则1. 专业工程特点1.1 工程概况1)工程名称：2)建设单位：3)设计单位：4)专业工程承包单位：5)工程规模：6)工程地点：1.2 专业工程组成根据本专业工程实际主要内容编写，尤其要突出本项目的电气专业安装工程的特点，如高压电机等特殊用电设备、汽轮发电机、高压变电、防爆区供配电、雷击多发区的防雷接地、与仪表控制联锁/紧急停车系统相配合的电气联锁系统、工业电视/装置通讯/网络等弱电系统等电气专业安装工程。

1.3 编制依据1.3.1 本工程施工监理合同、监理规划；1.3.2 本工程电气专业详细的设计图纸、技术资料；1.3.3 经总监组织审核的施工组织设计(电气施工方案)；1.3.4 相关的规范、标准、技术规程：1)《建设工程监理规范》GB50319-2000；2)《高层民用建筑设计防火规范》GB50045-1995；3)《建筑物防雷设计规范》GB50057-1994；4)《民用建筑电气设计规范》JGJ/T16-1992；5)《供配电系统设计规范》GB50052-1995；6)《低压配电设计规范》GB50054-1995；7)《电气装置安装工程高压电器施工及验收规范》GBJ147-1990；8)《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-1990；9)《电气装置安装工程母线装置施工及验收规范》GBJ149-1990；10)《电气装置安装工程电气设备交接试验标准》GB50150-1991；11)《火灾自动报警系统施工及验收规范》GB50166-1992；12)《电气装置安装工程电缆线路施工及验收规范》GB50168-1992；13)《电气装置安装工程接地装置施工及验收规范》GB50169-1992；14)《电气装置安装工程旋转电机施工及验收规范》GB50170-1992；15)《电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-1992》；16)《电气装置35KV及以下架空电力线路施工及验收规范》GB50173-1992；17)《建筑工程施工现场供用电安全规范》GB50194-1993；18)《电气装置安装工程低压电器施工及验收规范GB50254-1996》19)《电气装置安装工程电力交流设备施工及验收规范》GB50255-1996；20)《电气装置安装工程起重机电气装置施工及验收规范》GB50256-1996；21)《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-1996；22)《建筑电气工程施工质量验收规范》GB50303-2002；23)《电梯工程施工质量验收规范GB50310-2002》；24)《电梯安装验收规程GB10060-1993》；25)《电梯制造与安装安全规范GB7588-1995》；26) 干式电力变压器选用、验收、运行及维护规程》CECS115：2000；27)《建筑与建筑群综合布线系统施工及验收规范CECS89：97》1.4 本专业监理服务目标a)严格监管，控制工程质量达到业主预期的相关标准中的合格目标，争创优质工程；b)协调督促，控制工程进度达到业主预期的各装置的工期进度目标；c)监管防控，全面达到业主HSE要求，力争重大人身伤亡事故、重大设备事故等重大施工安全事故为零；d)认真核实已完合格工程量和经批准的工程变更发生的费用，协助业主控制工程投资在工程概算之内；e)尊重业主、热情服务、勤奋工作、履行合同，确保监理服务质量事故为零，监理连带责任施工质量/安全重大事故为零。

电气安装工程监理实施细则（5篇）

电气安装工程监理实施细则（5篇）

电气安装工程监理实施细则1、低压配电系统防排烟风机、消防泵、电梯、给水设备、潜污泵、应急照明用电为一级负荷，其他用电为三级负荷。

住宅分户计量。

一级负荷用电设备采用两回线路供电，消防设备两回线路末端切换。

供电：正常和设备均从分变配电所及发电机低压配电柜引来，供电电源电压220/380V,引入电缆桥架敷设，线穿动力明敷配电线路采用WDZ(N)-YJ(F)E型电力电缆沿桥架敷设，出桥架穿钢管沿顶板明敷，其余配电分支钢管沿墙沿地(板)暗敷设。

配电方式：照明系统树干式配电，电力系统采用放射式配电。

2、电气照明系统⑴应急照明:①、在疏散走道、安全出口等处设置疏散指示标志灯及安全出口标志灯。

地下层走廊、楼梯间、电梯前室、门厅、地下车库等公共场所设置疏散用的应急照明，其地面最低水平照度不应低于0.5L____，且楼梯间不应低于5L____。

②、在配电室、防排烟机房、消防电梯机房等场所设置备用应急照明，其照度仍应保证正常照明照度。

③、应急照明均采用两路电源供电，应急照明灯具自带蓄电池；光源采用可瞬时点亮的白炽灯或快启动节能灯。

④、疏散用的应急照明在发生火灾时由消防控制室强制点亮。

⑤、应急照明分支线采用WDZ-BYJ(F)-750V-2.5mm2，导线穿钢管SC15暗敷。

⑥、应急照明灯和灯光疏散指示标志灯应设玻璃或其它不然材料制作的保护罩。

⑵、照明：①、照明插座分支线BV-450/750V-2.5mm2穿UPVC管暗敷设。

②、地下室的走道、楼梯间照明灯具采用声光控延时开关控制，其他照明灯具采用普通开关控制。

③、灯具开关及插座均墙内暗装。

3、建筑物防雷接地⑴、建筑按三类防雷建筑物设防。

建筑物的防雷装置应满足防直击雷、防雷电感应及雷电波的侵入。

⑵、沿建筑物屋面女儿墙及檐口顶部设Φ12镀锌圆钢避雷带，利用钢筋混凝土柱主筋做引下线，采用自然接地装置，该接地装置为联合接地装置其接地电阻应小于1欧，突出屋面的金属物应与屋面避雷带连接。

电气安装工程施工质量监理实施细则

电气安装工程施工质量监理实施细则

十八、电气安装工程施工质量监理实施细则电气安装工程是建筑安装工程的分部工程。

通过正确的工艺、合理的程序，把门类广泛，价值昂贵的材料、设备、成品及半成品等按照设计要求施工中形成质量合格的工程产品。

考核电气安装工程质量的主要原则为：确保安全供电和用电；考虑工程的使用年限或使用寿命；功能健全、可靠；注意装饰效果；节约能源；方便维护和检修。

安装工程的质量直接关系到企业生产能力的形成，生产效益的发挥，房屋建筑的使用功能以及生命财产的安全。

因此监督承包单位确保电气安装工程质量是监理工程师的职责。

电气专业监理工程师应根据设计图纸及有关文件编制电气安装工程进度控制计划，估算电气工程造价。

在施工中对质量、投资和进度做到控制在前，言而有据。

1.电气安装工程质量验评标准本细则适用于电压为10KV及其以下的新建建筑物室内、外线路和设备装置的安装。

其设备、器具、材料和原料的质量均应符合国家先行有关技术标准。

各分项工程的保证项目是投入正常使用的前提和质量验评的条件，凡达不到保证项目的规定要求，必须返工重做，直至符合规定。

各分项工程的基本项目，是工程质量正常情况下，应该达到的规定。

1.1电缆线路工程本表适用于电压为10KV以下新建的一般工业与民用建筑电气安1.2配管及管内穿线工程本表适用于一般工业与民用建筑的动力及照明配管及管内穿线工程。

1.3槽板配线工程本表适用于一般民用建筑槽板配线工程。

1.4硬母线安装工程1.5电力变压器安装工程1.6高压开关安装工程本表适用于3-10KV的油开关、隔离开关、负荷开关及熔断器等安装。

1.7成套配电柜(盘)及动力开关柜安装工程本表适用于一般型式的控制器、主令控制器、磁力接触、磁力起动器(包括按扭)、自动开关、刀开关、熔断器、变阻器及电磁铁等安装工程。

1.9电机的电气检查和接线工程本表适用于机械设备配套的固定式励磁机、直流发电机、直流电1.10电气照明器具及其配电箱(盘)安装工程本表适用于工业及民用建筑一般型式的灯具、开关、插座、电扇、电铃、电钟、号牌、干式变压器及照明配电箱(盘)等安装工程。

电气安装工程监理实施细则(二篇)

电气安装工程监理实施细则(二篇)

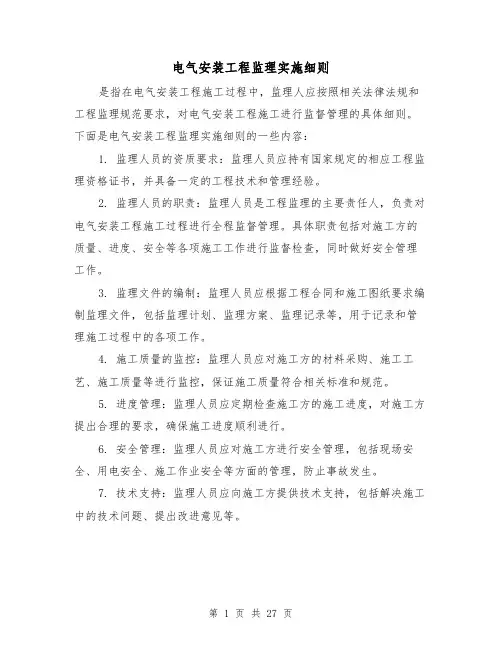

电气安装工程监理实施细则是指在电气安装工程施工过程中，监理人应按照相关法律法规和工程监理规范要求，对电气安装工程施工进行监督管理的具体细则。
