断相相序保护器的工作原理

关于ABB断相与相序保护器（）动作的分析报告大功率三相异步电动机的启动对电网的冲击，主要表现在有限的配电容量下，电流大幅增加，配电系统阻抗上的压降增大，导致负载端电压下降，轻则导致电动机不能正常启动，重则危及所在配电网的正常运行。

为避免电动机在较低的电压下工作，一般的大功率电机都设有电压保护（包括过压、欠压、逆缺相、不平衡等保护功能）。

1 CM断相与相序保护器在目前的离心机启动柜中（星三角启动柜及降压启动柜），使用的是ABB断相与相序保护器（如图1），主要用于监视三相电源系统的参数，如相序、缺相、过欠压和不平衡。

1-R/T：黄色LED继电器状态指示（计时状态） 2、3-F1、F2：红色LED，故障信息4-动作延时整定 5-过压保护定值整定 6-欠压保护定值整定7-相不平衡保护定值整定 8-DIP功能选择/标记牌图1 CM2保护整定、动作及指示（见表1、图2）表1 CM保护定值的整定及动作指示1-ON(动作延时，复位瞬时)2-OFF(相序监测功能开启)图2 DIP拨码开关的整定缺相及相序保护缺相及相序保护在保护动作条件满足时，将会瞬时动作，无延时功能。

若要取消相序保护功能，可将DIP拨码开关2至于ON位置，即在无相序保护要求的场合（如三相加热器等）可取消相序保护；对于有转向规定的电动机，则需将DIP拨码开关2至于OFF位置，开启相序保护功能。

3启动及运行过程中常见保护动作及处理方法故障指示故障类型处理方法（建议）备注F1常亮过压保护动作检查过压整定值是否整定合理，如果整定得过低，则可能出现上电时报过压保护。

若保护定值整定无误且保护瞬时动作，可检查DIP拨码开关1是否在ON位置（动作延时），或延时时间是否整定动作过程中可观察R/T指示灯是否闪烁，若动作时无闪烁，则未设定延时（或延时t v=0s），反之有延时；或打。

XJ50Hz, 380V,的断路、相序、三相不平衡故障状态的保护控制之用。

系列断相与相序保护继电器适应于交流电压三相的电力系统中作三相交流电源□□ 海拔高度：不超过2000m；□ 湿度：安装地点空气相地湿度在最高温度为+40℃时不超过50%；在较低的温度下可允许有较 高的相对湿度，由于温度变化发生在产品上的凝露应采取特殊措施；□ 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃存在的地方；□ 安装类别：Ⅱ；□ 污染等级：3；□ 防护等级：IP20；□ 在有防雨雪设备及没有充满水蒸气的地方；□ 在无显著摇动、冲击的振动的地方。

周围空气气温度：-5℃至+40℃，且24小时内平均温度不超过+35℃；Umax-UminUmax□ AC 50Hz 380V□ 辅助触头：1常开，1常闭。

□ 保护器适用于不间断工作制。

□ 电寿命：100000次。

□ 保护性能□ 断相保护：在产品1、2、3接线端和三相电源端之间任意一相断相且有线电压＜85%Ue，保护器可靠动作。

□ 三相电压不平衡保护：三相电源中任意一相电压与另两相电压之间的不对称度满足×100%≥8%~13%时，保护器可靠动作。

□ 相序保护：将三相电源A、B、C分别接到保护器接线端1、2、3后，保护器认定相序。

如果 任意调换一相电源，保护器可靠动作。

□ 保护器动作时间与动作指示状态见表1额定工作电压：三相。

正常工作条件和安装条件主要技术数据产品概述选型指南286表1用户在订货时应注明继电器型号、规格、额定电压和数量。

列:XJ3-G AC380V 数量50台订货须知图2 外形尺寸图3 面板图形图4 安装尺寸外形尺寸及安装尺寸12345678CBA接线图287。

失压保护继电器宁波市海曙巨龙电气厂失压保护继电器JL-410失压保护继电器概述JL-410失压保护继电器是一种多功能三相三线制电源系统或三相用电设备的监测和保护仪器。

集三相电压显示、过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护（错相保护）于一体。

可用来监视三相供电系统中的重要参数（电压、相序、缺相、相平衡），对三相电源的可能危害电源系统和设备安全可靠运行的异常情况,可及时发出报警信号，使控制系统能够在机器设备遭到更大损坏之前予以适当的处理，从而使机器设备和系统获得最大程度的保护，提高机器、设备和系统的有效性，减少由于三相系统故障而引起的维护费用及维护时间。

JL-410失压保护继电器采用功能强大的微处理器和非易失存储技术，显示采用高清晰超宽温中文液晶，具有功能齐全，性能稳定，显示直观、操作简便、并且具有声光报警功能的特点。

JL-410失压保护继电器采用面板式安装，高雅、亮丽的外观，为低压电控装置提升档次。

JL-410失压保护继电器（又称三相电源监视器、相序保护器、过欠压保护器等）主要用于交流50/60Hz，额定电压660V以下，工业三相100V、220V、380V （400V）、440V（460V）、660V等电压级别的各种故障检测，对三相输入电源的电压过高、电压过低、断相、错相(逆相序)、三相电压不平衡等提供继电保护，可广泛应用于配电柜、配电箱、电控箱、电力电子装置、电信通讯机房电源等，是工业设备运行中维护设备工作电压正常的不可缺少的保护产品。

JL-410失压保护继电器产品主要特点高精度：采用功能强大的微处理器，尤其采用交流采样技术，电压测量精度为±0.5%，能分别显示三相电源线电压值，相当于三相电压表的功能。

功能全面：具有三相电压显示、过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护（错相保护）、声光报警于一体。

高可靠：采用独特的三相电源供电技术，即使在极低电压、甚至在缺相情况下，也能保证保护、报警、显示的功能正常工作。

铁道信号实习报告【篇一：铁道通信信号毕业实习报告】实习报告实习类别：毕业实习姓名：班级：专业：铁道通信信号学号：实习地点：实习时间：2010年5月10日，我们在指导老师的带领下来到石家庄市南货场电务段进行毕业实习。

我们在工作人员和石老师的指导下，了解了电务段的基本设备和日常运行工作。

在这次的实习中让我深刻认识到理论与实际结合的重要性。

过去在课堂上难以理解的知识，在工作人员的讲解下，并结合实际设备能够很好的理解。

我们向工作人员及石老师询问了我们在毕业设计及平常不懂的问题，他们都为我们做了详细的讲解。

电务段是铁路系统的一个重要机构，负责管理和维护列车在运行途中的地面信号与机车信号及道岔正常工作的一个单位，通俗点讲，就是负责那个“交通红绿灯”的单位。

电务段的职责是维护信号设备使信号正常显示，维护转辙机及道岔使道岔搬动正常，确保列车正常运行。

在石家庄市南货场电务段，我们参观了他们的运转室、计算机室、信号电源及继电器室等室内设备，工作人员给我们做了详细的介绍，给我们讲解了列车调度指挥系统(tdcs)和分散自律调度集中(ctc)。

运转室和计算机室可以体现现代化的微机联锁车站信号系统。

该电务段安装的微机联锁系统是tyjl-ii型，该系统为双机热备，以保证一套设备发生故障时系统能不间断运行。

微机联锁通过计算机的软件和硬件来控制铁路的运输，实现安全行车。

在信号电源及继电器室，我们看到了电源屏和许多的组合架。

了解到电务段采用110kv两路进线，一用一备，可实现自投（一路进线出现故障时，另一路自动投入使用），以确保列车运行的安全性，引入电源屏内的两路交流电源，除应具备手动转换功能外，当其中一路发生断电或断相时，还应能自动转换至另一路电源供电，且屏内转换断电时间应不大于0.15s。

进线还配有中间隔离器，其作用为：(1)实现一条进线（主线）没电时，可跨桥运行。

(2)当出现故障时，检修作业更加方便、安全。

由于微机联锁系统是在电气联锁的基础上发展起来的，因此它继承了电气联锁的一部分，特别是在继电器的应用上。

关于ABB断相与相序保护器（CM-MPS.41）动作的分析报告
大功率三相异步电动机的启动对电网的冲击，主要表现在有限的配电容量下，电流大幅增加，配电系统阻抗上的压降增大，导致负载端电压下降，轻则导致电动机不能正常启动，重则危及所在配电网的正常运行。

为避免电动机在较低的电压下工作，一般的大功率电机都设有电压保护（包括过压、欠压、逆缺相、不平衡等保护功能）。

1 CM-MPS.41断相与相序保护器
在目前的离心机启动柜中（星三角启动柜及降压启动柜），使用的是ABB断相与相序保护器（CM-MPS.41如图1），主要用于监视三相电源系统的参数，如相序、缺相、过欠压和不平衡。

护；对于有转向规定的电动机，则需将DIP拨码开关2至于OFF位置，开启相序保护功能。

仅供个人学习参考
仅供个人学习参考。

abb相序保护器cm_pvs说明书
1.动态缺相、静态缺相保护：指被保护设备在运行状态或非运行状态时，任意一相发生断相故障。

指示灯形式为：红灯亮，并优先
2.错相保护：防止L1、L2、L3三相交流电源相序接错的一种保护措施。

即时动作。

指示灯形式为：黄灯亮；
3.电压不平衡保护：指三相电压不平衡将会影响设备安全运行的一种电压不平衡率的保护。

电压不平衡率高于8%时。

指示灯形式为：缺相红灯亮，并优先
4.延时保护：有故障出时监视器延时1~2秒后动作，继电器释放
5.防雷击，抗浪涌功能：内置防雷，抗浪涌保护电路，最大限度保护您的用电设备。

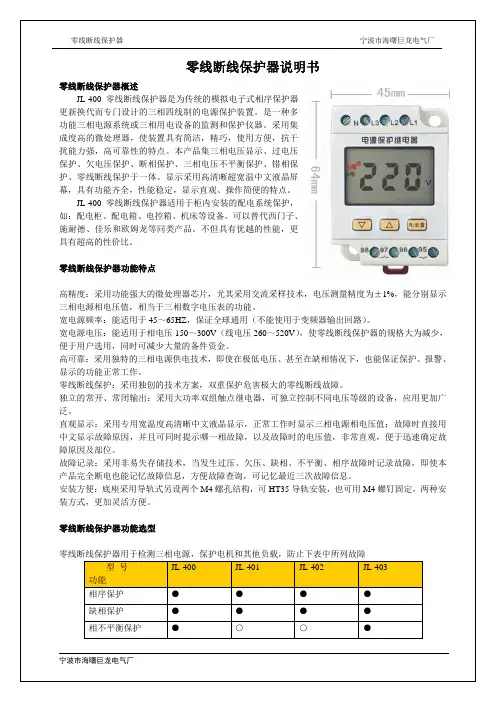

高精度：采用功能强大的微处理器芯片，尤其采用交流采样技术，电压测量精度为±1%，能分别显示
，保证全球通用（不能使用于变频器输出回路）。

，使零线断线保护器的规格大为减少，高可靠：采用独特的三相电源供电技术，即使在极低电压、甚至在缺相情况下，也能保证保护、报警、
相序保护器原理图
相序监测：当零线断线保护器通电时，如果相序正确并且所有三相带电，继电器吸合。

过欠压保护器原理
缺相保护器原理图
缺相检测：当缺相故障时，继电器断电。

正常工作（无故障）时继电器吸合。

当缺相时立即断电。

电压不平衡保护器原理图
A、B、C：“不平衡”字符闪烁D：“不平衡”字符长亮。

TVR2000系列三相电源监视器（过欠电压、缺相、相序保护继电器）本产品严禁使用在变频器的输出侧!一、适用范围TVR2000系列三相电源监视器主要用于三相交流50/60Hz，额定电压80~690V的电路中，作为对三相电动机输入电源的三相电压不平衡、缺相、逆相、电源电压过高或过低提供继电保护,本保护器按提供的图纸进行接线，一般是对三相电源的电源侧采样！当三相电源正常时，继电器吸合，常开触点（NO）闭合，常闭触点（NC）断开，绿色LED点亮；当发生电源一种或几种异常时，继电器释放，常开触点（NO）断开，常闭触点（NC）闭合。

绿色LED灭,相应故障LED 点亮。

二、保护功能说明1、三相电压不平衡及缺相保护：电压不平衡即负序分量过大，一般来说1%的电压不平衡会引起3%~11%的相电流不平衡，负序分量不能做功，全部转为量，因此严重的电源电压不平衡会导致电机过热而烧毁。

而此时一般设备装有的过载保护器无法及时起到保护作用。

电压不平衡率高于6.5±1.5%时,保护器动作(延时时间＜1.5秒)；当不平衡率低于5±1.5%时自动回复。

当被保护设备(电机)在运行状态或非运行状态时，任意一相发生断相故障，这是三相电压不平衡的极端情形，静态缺相时三相电压不平衡率为100%，动态缺相时三相电压不平衡率＞5~20%。

动态缺相时由于电机运转产生的反电动势使这相的电压不为0，只能通过检测三相电压不平衡率的方式来判断进行保护）。

一旦发生缺相故障保护器动作时，正常（NORMAL）绿色LED 灭，缺相（PHASE LOSS）红色LED点亮，继电器释放。

并且不再对错相及欠压故障进行检测,注意此时错相（REVERSAL）红色LED、欠/过压（UN/OV VOLTAGE）黄色LED可能也会点亮！2、错相保护：L1、L2、L3三相接线正确，正常（NORMAL）绿色LED亮，继电器吸合；如果相序接错，则正常（NORMAL）绿色LED 不亮，错（REVERSAL）红色LED点亮，只要交换L1、L2、L3三相中的任意两相，本产品就能认定该相序并正常工作，具有防误接保护功能。

XJ 系列断相与相序保护继电器XJ3、XJ5系列断相与相序保护继电器(以下简称保护器)，适用于交流50Hz，电压三相380V 的电力系统中，作为线路的断相、相序、三相电压不平衡故障状态的保护之用。

符合标准：GB/T 14048.5。

1 产品概述2 产品命名规则3 主要技术参数XJ □ □额定工作电压设计序号：3、5断相与相序保护继电器3.1 主要技术参数（见表1）3.2 保护性能3.2.1 断相保护：在产品1、2、3接线端和三相电源端之间任意一相断相且有一线电压<85%Ue，保护器可靠动作，动作时间<2s。

3.2.2三相电压不平衡保护：三相电源中任意一相电压与另两相电压之间的不对称度满足下式时，保护器可靠动作，动作时间<2s。

3.2.3相序保护：将三相电源A、B、C 分别接到保护器接线端子1、2、3后，保护器认定相序，如果任意调换一相电源，保护器可靠动作，动作时间<2s。

3.2.4 动作状态指示式中：Umax 为三相电压最大值，Umin 为三相电压最小值。

表1Umax - Umin×100%≥8%~13%Umax 148控制电器控制电器XJ 系列断相与相序保护继电器3.3 抗干扰耐受能力（见表2）表24 正常工作条件和安装条件5 外形及安装尺寸和接线方式4.1 周围空气温度：-25℃～＋40℃，且其24h 内平均温度值不超过＋35℃。

4.2 海拔高度：不超过2000m。

4.3 湿度：安装地点的空气相对湿度在最高温度为＋40℃时不超过50％，在较低的温度下可允许有较高的相对湿度，由于温度变化发生在产品上的凝露应采取特殊措施。

4.4 污染等级：3。

4.5 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及严重存在导电尘埃的地方。

4.6 在有防雨雪设备及没有充满水蒸汽的地方。

4.7 在无显著摇动、冲击和振动的地方。

4.8 安装类别：Ⅱ。

4.9 防护等级：IP20。

XJ系列断相与相序保护继电器
技术参数
产品特征
作电路和电动机断相、不可逆转传动设备中作相序保护本产品主要由壳体、主控制电路和接线底座等组成设有运行、断相故障指示灯
外形及安装尺寸
XJ3-2、5、GXຫໍສະໝຸດ 13XJ9单位：mm
53
Delixi Electric
XJ系列断相与相序保护继电器
接线图
XJ3-2保护功能为断相保护（只对启动时有用）
注：54
Delixi Electric
XJ9保护功能为过压保护电压AC380V~AC460V可调,动作时间1.5s~4s可调;欠压保护电压AC300V~AC380V可调,动作时间2s~9s可调，无规格代号（2、5、G、D）保护功能为过压保护电压AC380V~AC460V可调,动作时间1.5s~4s可调;欠压保护电压AC300V~AC380V可调,动作时间2s~9s可调，无规格代号（2、5、G、D）
XJ3-5保护功能为三相不平衡保护:5.5%~7%;只对起动时有用,三相中的任一相缺相,动作时间≤3s
XJ3-G保护功能为三相不平衡保护:5.5%~7%;只对起动时有用,三相中的任一相缺相,动作时间≤3s
XJ3-D保护功能为过压保护电压AC380V~AC460V可调,动作时间1.5s~4s可调;欠压保护电压AC300V~AC380V可调,动作时间2s~9s可调

第一章分动外锁闭道岔电路工作原理分动外锁闭道岔电路主要分为三个部分，即道岔室内控制电路、道岔动作电路和道岔表示电路。

对于S700K电动转辙机和ZYJ7电液转辙机，其室内道岔控制电路完全相同，动作和表示电路，室内部分也完全相同，室外部分有所区别，如图1-1和图1-2所示。

分动外锁闭道岔电路制式为五线制电路，室内外联系线路由5根电缆心组成，分别命名为X1至X5，各线的作用如下：1．X1线：定反位动作、表示共用线。

2．X2线：反位向定位动作及定位表示线。

3．X3线：定位向反位动作及反位表示线。

4．X4线：定位向反位动作及定位表示线。

5．X5线：反位向定位动作及反位表示线。

由上述内容可知，不但道岔向某一个方向动作需使用三根线路，而且任一点位置的表示电路也占用三根线路，这是五线制电路的最大特点。

本章将对三部分电路加以叙述，在次以前先对电源系统及断相保护措施进行说明。

第一节分动外锁闭道岔电源系统及断相保护分动外锁闭道岔转换设备的动作电源采用三相交流380V独立电源，由三相交流电源屏供电。

道岔表示电源及24V交、直流电源均采用原电气集中电源屏所供的电源。

为了保护当三相电源缺或三相负载断相时，三相电机不被损坏，在道岔动作电路中，设计了断相保护电路，由断相保护器DBQ及断相保护继电器BHJ来实现。

本节将对三相电源屏及断相保护器进行阐述。

一、三相电源屏三相电源屏专供三相交流电动转辙机使用。

一般小型车站选用PSD1-5型，对大中型车站，选用PSD1-10型。

安装大站电气集中的车站，因原来设有大站电源屏，所以三相电源屏的主副两路输入电源可以从大站电源屏的转换屏引入。

对于中小型车站，由于原来无三相电源，故需由电力部门专门供给主副两路380V交流三相电源，供三相交流电源屏使用。

1．三相电源屏的主要技术性能指标（1）输入电源：两路三相交流电源，380V/50H z（2）输出电源：三相交流电源，380V/50Hz（3）输出功率：PSD1-5为5KV A，PSD1-10为10KVA（4）两路输入电源自动或手动转换的断电时间：小于0.15s（5）两路输入电源均设有断相监测，当输入电源缺相时，能自动切换至副电源供电（6）两路输入电源均设有相序鉴别电路，任一输入电源出现逆相时，均能自动予以纠正，保证输出相序不变（7）输出电源具有主副两套，冷机备用，经人工手动能相互倒换2．工作原理（1）当两路三相交流电源供给电源屏时，由供电时间先后决定选择哪一路为工作电源，由工作电源这一路的线路接触器切断另一路电源线路接触器的线圈励磁电路。

三相相序保护继电器的作用
三相相序保护继电器是一种用于保护三相电力系统的重要设备。

它通过监视三相电压的相序变化，检测是否存在相序错乱或相序断相的情况。

其作用主要包括以下几个方面：
1. 相序错乱保护：当三相电压的相序错误时，相序保护继电器会立即采取措施，通过切断电源或其他方式阻止电流流入系统，以保护各电气设备不受相序错乱的影响。

相序错乱可能导致电动机等设备运行不正常，甚至出现损坏的情况，因此相序保护继电器的作用非常重要。

2. 相序断相保护：当三相电压中有一相或多相出现断相时，相序保护继电器会检测到该情况并立即做出响应。

它可以切断故障相的电源，以防止故障电流流向其他两相，避免设备受到进一步的损坏。

3. 相序恢复保护：一旦相序错乱或相序断相的问题得到解决，相序保护继电器会自动恢复电源供应，确保电力系统保持正常运行状态。

4. 报警功能：相序保护继电器通常还具备报警功能，当相序异常时，会及时发出报警信号，提醒维护人员注意并进行处理。

三相相序保护继电器在电力系统中扮演着重要的角色，它能够检测并保护电气设备免受相序错乱和相序断相的危害，确保电力系统的安全稳定运行。

JL-420相序继电器说明书相序继电器概述JL-420相序继电器是我公司研制的一款简洁实用型三相三线制的电源保护继电器。

特别适用于起重机械、电梯、制冷控制系统等对相序错相有特别要求，相序错误时容易造成安全事故、设备损坏的场合。

本品能对设备的供电电源进行实时监控，在电源发生过电压、欠电压、相序、三相电压不平衡、断相等异常时迅速切断电源。

JL-420相序继电器不但可替代国内的传统型号的同类产品，如XJ2、XJ3、XJ3-G、XJ-4、XJ-5、XJ-6、XJ11、XJ11-D 、XJ3-D；而且完全可替代国外进口品牌的同类产品，如西门子、施耐德、佳乐和欧姆龙等品牌，不但具有优越的性能，更具有超高的性价比。

相序继电器性能特点1、采用三相三线制工作方式，能更好的适应如起重机类的三相三线制供电设备的保护；2、保护器内部供电采用三相供电，即使任意一相断相也不影响保护功能的实现及故障指示；3、采用交流采样技术，实时检测三相电压变化情况，测量更精确，故障判定更可靠；4、能准确判断任何状态下的断相（动态断相和静态断相）故障；5、能准确区分断相故障和相序错故障；6、能分别指示各种故障状态；7、过欠压动作值和动作时间可灵活调节，动作时间最快可达0.1秒；8、标准HT35导轨式安装更方便；9、宽度仅为22.5mm，节省柜内空间；10、压线式接线端子，连接更加方便可靠。

相序继电器规格选型●表示具有该功能○表示不具有该功能产品选型举例如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护），使用于380V电压的相序继电器，并且要求过欠电压保护动作门限值及动作时间可调节，那所选择的产品型号，应该为JL-420相序继电器。

如用户只需要相序保护，缺相保护两种功能，使用于船用440V的电压，那所选的产品型号应该为JL-420-440T相序继电器。

相序继电器功能介绍过压和欠压保护：过压保护判定依据为三相电压中最高电压大于过压判定值，欠压保护判定依据为最低电压小于欠压判定值，发生过欠压故障后保护器‘过/欠压’指示灯闪烁，在延迟设定的动作时间后内部继电器动作，保护动作后‘过/欠压’指示灯常亮。

三相电源相序自动纠正及缺相保护电路刘木泉（广州市康讯动力科技有限公司 广东 广州 510110）摘 要：介绍了一种实用的相序自动纠正及缺相保护电路。

该电路使用市售的相序检测继电器制作，价格便宜，经济实用。

具有相序检测、相序自动纠正、缺相保护功能。

关键词：相位检测 相序纠正 缺相保护0 引 言三相设备(如三相压缩机、三相电机等)在使用三相电源供电时，传统的做法是通过试接来保证三相程序接入。

在试接的过程中，必然存在三相逆相接入的可能，时间虽短，但对设备亦有一定的损害。

更为严重的是：三相电源常常因雷击，外力作用而出现三相中的某相断路，造成缺相。

如果不能在运行过程中对三相设备进行缺相保护，则会使三相设备在断相情况下异常工作，轻则设备运行不正常，重则烧毁三相设备。

针对上述问题，本文提出了一种相序自动纠正及缺相保护电路。

利用检测正、反相序的相序继电器来分别控制两个按倒相方式接线的接触器，实现了自动相序识别，即当输入端的交流电相序错相时，其输出端能够将交流电的相序自动予以纠正。

如果出现缺相现象，控制电路会立即停止电动机运行或者不执行启动功能。

1 电路构成如图1所示，电路由正泰公司生产的两个型号为XJ3-G的相序保护继电器XJ1、XJ2，以及两个三相交流接触器KM1、KM2组成。

图12 电路原理分析2.1 XJ3-G的相序保护继电器功能型号为XJ3-G的相序保护继电器如图2、图3所示。

当①、②、③脚分别输入为正相序ABC、BCA、CAB时，相序保护继电器的⑤、⑥导通，⑦、⑧断开。

当①、②、③脚分别输入为逆相序CBA、ACB、BAC或者缺（断）相时，相序保 护继电器不动作，⑤、⑥保持常开，⑦、⑧保持闭合。

图2 图32.2 相序自动纠正功能如图1所示，两个相序保护继电器按正、反相序接在L1、L2、L3上。

利用检测正、反相序的相序继电器来分别控制两个按倒相方式接线的接触器，实现了自动相序识别，即当输入端的交流电相序错相时，其输出端能够将交流电的相序自动予以纠正。

相序保护器是控制继电器的一种，能自动相序判别的保护继电器，保证一些特殊机电设备相序保护器，因为电源相序接反后倒转而导致事故或设备损坏。

如电梯、中央空调，行吊、电机等如果电源在维修后相序出错会导致事故的发生，必须在控制回路接入相序保护器，保证相序无误。

空调压缩机，也有采用相序保护器，保证压缩机不至于在维修后发生反转的情况。

相序保护器适用于额定电压380至660V，额定电流5A至800A的控制回路，采用先进的微机技术与高性能的集成芯片，整机功能强大、性能优越，为电动机保护提供了完善的保护控制措施，基于多种总线通讯方式可以实现电机的网络化管理。

相序保护控制器的应用极大的提高了设计和生产效率，有效减少了现场调试和维护的工作量。

相序保护器相序保护器主要应用于：风机、水泵、电动机等负载的控制与保护，具有：过载、电流不平衡、欠压、过压、接地、TE时间保护、断相、漏电、相序等19项保护功能于一身，还具备电流、电压、电机状态等数据的监测。

因此，相序保护器稳定运行及故障的快速排除，是实现相序稳定运行的重要因素之一。

下面是常见的相序保护器的常见故障排除方法：（1）上电后设备未正常开始工作可能原因：电源未加入到设备上可能解决方法：检查设备L/+和N/-端子是否加入了正确的工作电压（2）测量数值不增却或者与期望不符合可能原因：电压测量不正确可能解决方法：检查测量电压是否与设备额定参数匹配可能原因：电流测量不正确可能解决方法：检查测量电流是否与设备额定参数匹配；检查CT变比参数设置是否正确可能原因：传感器或信号处理电路板故障可能解决方法：检查传感器接线或送修（3）继电器不动作可能原因：没有接收到控制命令可能解决方法：检查通讯链路是否正确（4）继电器误动作可能原因：继电器工作模式不正确可能解决方法：检查当前继电器是否处于正确模式下（5）上位机不能与设备通讯可能原因：相序保护器通讯地址不正确可能解决方法：检查设备通讯地址是否与定义一致可能原因：设备通讯波特率不正确可能解决方法：检查相序保护器波特率是否与定义一致可能原因：通讯链路受到干扰可能解决方法：检查通讯屏蔽层是否良好接地（6）上位机无法起/停电机可能原因：权限不对可能解决方法：检查控制权限是否设置正确（7）设定的保护功能不能动作可能原因：功能开关未打开可能解决方法：将相序保护器功能开关打开（8）接地故障不动作可能原因：接地保护功能未打开可能解决方法：开启接地保护功能开关可能原因：电缆接触不良可能解决方法：检查传感器电缆线（9）无法进入参数设置可能原因：相序保护器输入密码不正确可能解决方法：联系经销售或公司售后服务部。

电机保护器的工作原理是什么？电机保护器的工作原理是通过测量三相电流、零序电流、三相电流不平衡度、三相电压、零序电压、三相电压不平衡度、有功/无功功率、功率因数、频率等电量，实现对电动机的综合保护。

电机保护器是接在电机工作主回路中，通过监测三相电压的变化是否满足电机工作，如果工作环境不满足电机工作的要求，电机保护器就动作，切断电机工作回路，从而保护电机。

热继电器，你拆开不就清楚了，电流，大小，热变形多少，控制微型触点，使接触器线圈断开，电子保护器，测量电流，大小，平衡，来断开接触器线圈。

电动机保护器原理及结构电动机保护器原理及结构电动机保护器原理其动作特性与电动机绕组的允许过载特性接近。

热继电器虽则动作时间准确性一般，但对电动机可以实现有效的过载保护。

电动机保护器原理随着结构设计的不断完善和改进，除有温度补偿外，它还具有断相保护及负载不平衡保护功能等。

例如从ABB公司引进的T系列双金属片式热过载继电器；从西门子引进的3UA5、3UA6系列双金属片式热过载继电器；JR20型、JR36型热过载继电器，其中Jn36型为二次开发产品，可取代淘汰产品JRl6型。

电动机保护器原理带有热—磁脱扣的电动机保护用断路器热式作过载保护用，结构及动作原理同热继电器，其双金属热元件弯曲后有的直接顶脱扣装置，有的使触点接通，最后导致断路器断开。

电磁铁的整定值较高，仅在短路时动作。

电动机保护器原理其结构简单、体积小、价格低、动作特性符合现行标准、保护可靠，故日前仍被大量采用．特别是小容量断路器尤为显著。

例如从ABB公司引进的M611型电动机保护用断路器，国产DWl5低压万能断路器(200—630A)、S系列塑壳断路器(100、200、400入)。

电子式过电流继电器通过内部各相电流互感器检测故障电流信号，电动机保护器原理经电子电路处理后执行相应的动作。

电子电路变化灵活，动作功能多样，能广泛满足各种类型的电动机的保护。

电动机保护器原理其特点是：①多种保护功能。

电梯断错相保护装置检验的探讨摘要：断错相保护装置是电梯安全运行的重要装置，因电梯调速方式的不同实现方式也各有所异，本文旨在对电梯断错相保护不同实现方式的工作原理进行分析，对于定期检验的方法进行探讨。

关键词：断相、错相、相序继电器、变频器断相保护1、检验中常见该类隐患描述在检验过程中经常发现电梯控制柜内断错相继电器被短接，继电器工作指示灯显示异常，电梯仍能正常运行。

结合以往的检验经验，电梯的断错相失效绝大多数情况下，是因为相序继电器故障人为的短接所致。

不少电梯维保人员在相序继电器故障损坏的情况下，常常是选择直接短接输出端，而不是重新更换，导致保护装置形同虚设。

更有甚者为寻求方便直接将其拆除，极大程度上增加了电梯运行的隐患。

除此以外在极个别的情况下，因受不稳定工频电压的影响，或变频器本身的不稳定性，导致电梯变频器频繁误报错相故障，维保人员避重就轻选择屏蔽该项功能，不仅增加了变频器损坏的风险，还干涉到后续电机的安全运行。

2、现行法规标准对于断错相保护的规定2.1、GB7588-2003《电梯制造与安装安全规范》中第14章对错断相电气故障有相关描述，从标准第14.1.1条的中描述来看，错相这一电气故障明确列出，断相我们则可以从“a)无电压及c)导线（体）中断”可以引申而出。

而且标准对于这两种故障的基本要求是“其本身不应该成为导致电梯危险故障的原因”，对此我们可以借鉴欧标EN81-1中的描述：“所有出于操作者意志之外的运行都是危险故障”。

2.2、T7001-2009（含2号修改单）中对于断错相的规定相较而下显得更为直接明确，在2.6项中明确规定：“每台电梯应当具有断相、错相保护功能；电梯运行与相序无关时，可以不装设错相保护装置”。

3、电梯发生断错相的危害性当电梯的三相异步电机发生缺相时，电动机因内部旋转磁场不满足建立条件，从而失去了转动力矩无法正常运行。

如果此时运转方向上两侧的负载不平衡，则电机反而会因为载荷差导致异常转动，在重力的作用下致使轿厢失去控制异常运行。
