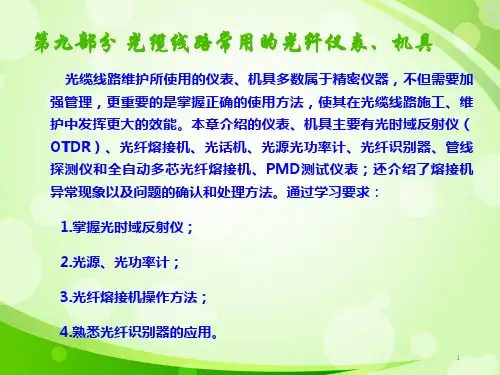

光缆通信工程中常用仪表介绍

≤0.08dB即为合格的简单原则。
9
(7)附加光纤的使用：附加光纤是一段用于连接OTDR与待测光纤、长 300～2000m的光纤，其主要作用为：前端盲区处理和终端连接器插入 测量。
一般来说，OTDR与待测光纤间的连接器引起的盲区最大。在光纤实际 测量中，在OTDR与待测光纤间加接一段过渡光纤，使前端盲区落在过 渡光纤内，而待测光纤始端落在OTDR曲线的线性稳定区。光纤系统始 端连接器插入损耗可通过OTDR加一段过渡光纤来测量。如要测量首、 尾两端连接器的插入损耗，可在每端都加一过渡光纤。
了解光纤质量。
7
2.
经
验
与
技
巧
(1)光纤质量的简单判别：正常情况下，OTDR测试的光纤曲线主体(
单盘或几盘光缆)斜率基本一致，若某一段斜率较大，则表明此段衰减较
大；若曲线主体为不规则形状，斜率起伏较大，弯曲或呈弧状，则表明
光纤质量严重劣化，不符合通信要求。
(2)波长的选择和单双向测试： 1550波长测试距离更远，1550nm比 1310nm光纤对弯曲更敏感，1550nm比1310nm单位长度衰减更小、 1310nm比1550nm测的熔接或连接器损耗更高。在实际的光缆维护工 作中一般对两种波长都进行测试、比较。对于正增益现象和超过距离线 路均须进行双向测试分析计算，才能获得良好的测试结论。
② 量程范围选择不当
OTDR仪表测试距离分辩率为1米时，它是指图形放大到水平刻度为25米/ 格时才能实现。仪表设计是以光标每移动25步为1满格。在这种情况下， 光标每移动一步，即表示移动1米的距离，所以读出分辩率为1米。如果水 平刻度选择2公里/每格，则光标每移动一步，距离就会偏移80米。由此可 见，测试时选择的量程范围越大，测试结果的偏差就越大。

测试波形分析
八、正增益现象波形
正增益现象处理： 在OTDR曲线上可能会产生正增益现象。正增益是由于在熔接点之后的光纤
比熔接点之前的光纤产生更多的后向散光而形成的。事实上，光纤在这一熔接点 上是熔接损耗的。常出现在不同模场直径或不同后向散射系数的光纤的熔接过程 中，因此，需要在两个方向测量并对结果取平均作为该熔接损耗。在实际的光缆 维护中，也可采用≤0.08dB即为合格的简单原则。
常用仪表名称与作用
二、光源、光功率计
计算光纤全程链路衰耗值
光功率计收光数据
光源发光
两端机房通过跳纤连接测量光功
常用仪表名称与作用
三、光纤识别仪
➢ 它是一个很灵敏的光电探测器。
✓ 当你将一根光纤弯曲时，有些光会从纤芯中辐射 出来。这些光就会被光纤识别器检测到，技术人 员根据这些光可以将多芯光缆或是接插板中的单 根光纤从其他光纤中标识出来。光纤识别器可以 在不影响传输的情况下检测光的状态及方向。
适合光缆资源普查摸底、割接确认光缆使用
常用仪表名称与作用
五、附加光纤
附加光纤的使用： 附加光纤是一段用于连接OTDR与待测光纤、长
300～2000m的光纤，其主要作用为：前端盲区处理 和终端连接器插入测量。
一般来说，OTDR与待测光纤间的连接器引起 的盲区最大。在光纤实际测量中，在OTDR与待测 光纤间加接一段过渡光纤，使前端盲区落在过渡光 纤内，而待测光纤始端落在OTDR曲线的线性稳定 区。光纤系统始端连接器插入损耗可通过OTDR加 一段过渡光纤来测量。如要测量首、尾两端连接器 的插入损耗，可在每端都加一过渡光纤。
常用仪表名称与作用
七、 光缆路由探测仪
常用仪表名称与作用
七、光时域反射仪OTDR

如果清洁后还不能消除“光纤偏移太大”的提示，进行驱动复原，还不能修复，则需要送维修中心人工调节。
简单故障分析与排除
C、在熔接过程中发现光纤熔接部分异常，电极放电不均匀。
这主要是由于电极尖部被氧化，由于尖部有氧化物的存在，使得电极放电部均匀，造成熔接质量不好。需要对电极进行清洁。
如果清洁后还不能正常放电，则需要更换电极。在一般情况下，电极在熔接了500次左右就需要对电极进行清洁，在使用了1000次左右则需要更换新的电极。在更换电极时请使用原厂电极，使用其他电极不能保证熔接机能正常工作，可能会损坏熔接机。
简单故障分析与排除
操作方法
01
日常维护与保养
02简单故障分析与排除03几点小结04
内容提要
几点小结
01
G、移出光纤用加热炉加热热缩管。
02
打开防风罩，把光纤从熔接机上取出，再将热缩管放在裸纤中心，放到加热炉中加热，完毕后从加热炉中加热，完毕后从加热器中取出光纤，冷却等待。
基本操作步骤
操作方法
A
B
H、盘纤并固定。
将接续好的光纤盘到光纤收容盘上，在盘纤时，盘纤的半径越大，弧度越大，衰耗越小，所以一定要保持好一定的半径，
A、熔接机在熔接过程中显示“找不到光纤或光纤端面不整洁”。 这主要是由于光学系统表面受到污染引起，应该用无水酒精清洁保护玻璃片（位于电极下面），同时清洁压纤盖上面的透镜。在等到酒精干了以后再进行熔接。如果故障还不能排除，则机器需要送维修中心维修。
01
02
B、熔接机在熔接过程显示“光纤偏移太大”。
引起这种情况的主要原因是由于V型槽的槽内有脏物引起的，需要对V型槽进行清洁。清洁时用无水酒精进行清洁，对槽内的赃物可以用牙签或高压气进行清洁，注意不可用坚硬的物体对V型槽进行清洁操作，这样的话容易造成V型槽损坏。

详细描述
激光测距仪的使用方法包括将激光测距仪的一端连接到光缆线路的一端，另一端接上光源，然后按下 测量按钮，等待测量结果。测量结果会以数字形式显示在仪器屏幕上。在使用过程中，需要注意保持 激光测距仪的清洁和稳定，避免受到环境的影响。
03
光缆线路维护仪表维护保 养
日常维护保养
清洁
防尘
防潮
防震
定期使用干燥的软布擦 拭仪表外壳，保持清洁。
光纤熔接机
用于光缆接续，将两根光纤连 接在一起，实现光信号传输。
光纤光时域反射仪
用于检测光缆线路中的故障点 ，如断线、损耗过大等。
光纤端面检查仪
用于检查光纤端面是否平整、 无划痕等，确保熔接质量。
仪表选择与使用注意事项
根据实际需求选择合适的仪表
注意仪表的精度和稳定性
不同仪表具有不同的功能，应选择适合自 己需求的仪表。
THANKS
感谢观看
仪表辅助施工
仪表可以帮助施工人员快速准确地完 成光缆接续、光纤熔接等工作，提高 施工效率。
仪表在光缆线路维护中的经验分享
定期维护
定期使用仪表对光缆线路进行检测和维 护，及时发现并解决潜在问题，确保光 缆线路的正常运行。
VS
经验总结
在实际应用中不断总结经验，根据不同情 况选择合适的仪表和测试方法，提高维护 效率。
根据实际需要，正确设置仪表的参数， 以保证测量结果的准确性。
数据记录
对仪表的测量数据进行记录，以便后 续分析和处理。
常见故障排查与维修
开机无反应
检查电源是否正常，仪表内部是否有短路或 断路现象。
显示不清晰或不显示
检查仪表显示屏是否损坏，连接线路是否接 触良好。
测量数据异常
