【附件】附件1:中国南方电网调度运行操作管理规定(2017年版)
- 格式:doc
- 大小:2.20 MB
- 文档页数:94

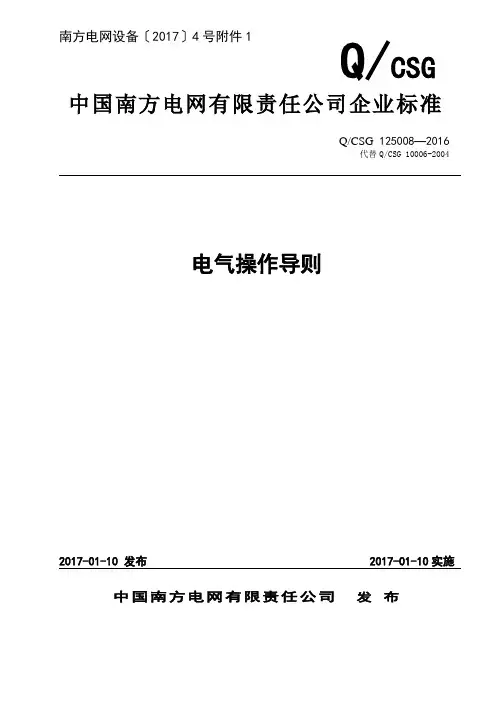

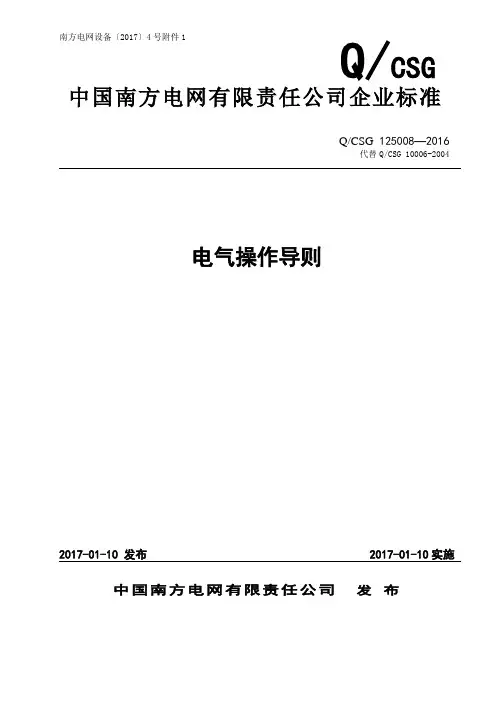

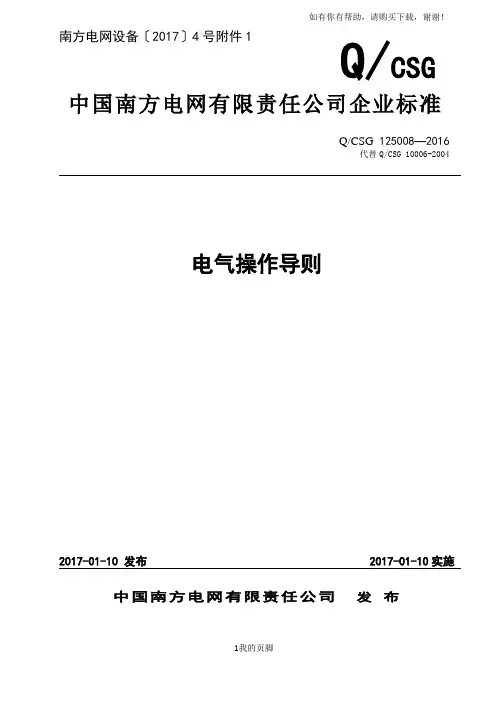

南方电网设备〔2017〕4号附件1 Q/CSG 125008—2016代替Q/CSG 10006-2004Q/CSG中国南方电网有限责任公司企业标准电气操作导则中国南方电网有限责任公司 发 布目次前言........................................................................................................................................... I I1 范围 (I)2 规范性引用文件 (I)3 术语和定义 (I)3.1 设备状态 (I)3.2 操作术语........................................................................................................................... I I3.3 故障及异常情况用语 (V)4 电气操作原则.............................................................................................................................. V I4.1 一般原则.......................................................................................................................... V I4.2 断路器及负荷开关操作原则......................................................................................... V II4.3 隔离开关及跌落式熔断器操作原则............................................................................ V III4.4 母线操作原则.................................................................................................................. I X4.5 线路操作原则 (X)4.6 变压器操作原则.............................................................................................................. X I4.7 并联补偿电容器和电抗器操作原则............................................................................ X III4.8 500kV线路并联电抗器操作原则................................................................................. X III4.9 接地装置的操作原则.................................................................................................... X III4.10 继电保护及安全自动装置操作原则 (XIV)4.11 验电接地原则 (XIV)4.12 换流站直流设备操作原则 (XIV)4.13 串补操作原则 (XIV)4.14 SVC、STATCOM操作原则 (XIV)4.15 异常处理 (XIV)5 操作票规范 (XV)5.1 操作票格式 (XV)5.2 操作票填写说明 (XV)6 操作票执行 (XVI)6.1 填写操作票 (XVII)6.2 执行操作票..................................................................................................................... X X6.3 操作票盖章.................................................................................................................... X XI 附录A(规范性附录)常见设备俗称....................................................................................... X XIII 附录B(规范性附录)常见设备操作动词和位置术语. (XXIV)B.1 操作动词 (XXIV)B.2 位置术语 (XXIV)附录C(规范性附录)常用语句示例 (XXV)C.1 操作命令票填写 (XXV)C.2 现场电气操作票操作任务填写 (XXV)C.3 现场电气操作票操作项目填写 (XXVI)附录D(资料性附录)操作项目主、子项填写示例............................................................... X XIX前言为指导和规范中国南方电网有限责任公司电气操作管理,依据相关国家标准、行业标准及《Q/CSG510001—2015 中国南方电网有限责任公司电力安全工作规程》,并考虑现行设备的实际运行要求,对《Q/CSG10006—2004电气操作导则》进行修订。

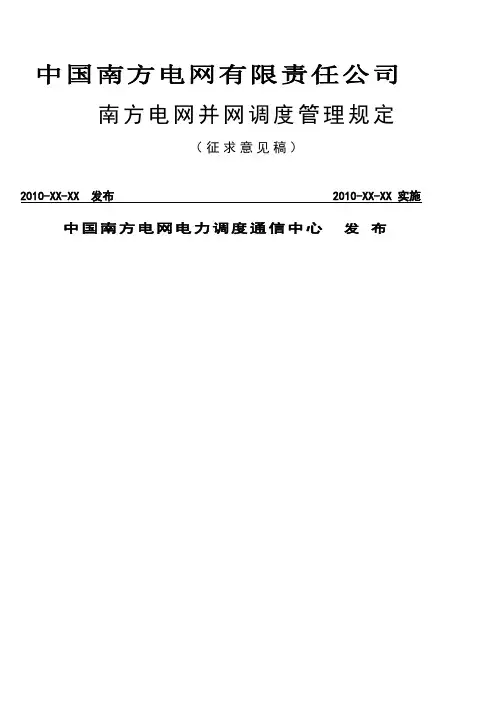

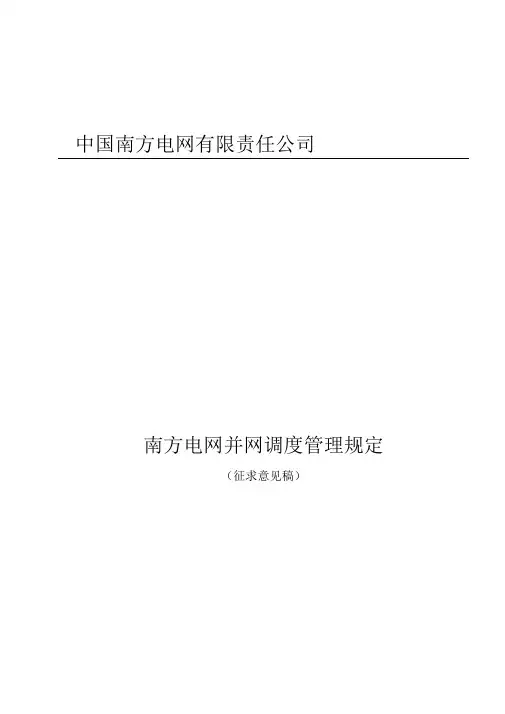

南方电网并网调度管理规定(征求意见稿)中国南方电网有限责任公司目录前言 (1)1.总则 (3)2.适用范围 (3)3.规范性引用文件 (3)4.术语和定义35.各单位职责34444456666附件A 并网调度协议内容 (6)附件B 联网调度协议内容 (7)附件C 启动调试项目 (8)附件D 上报资料内容和时间 (9)前言为保障中国南方电网安全、稳定、优质、经济运行,维护电力投资者、经营者和电力使用者的合法权益,规范发电厂、电网和电力用户并网或联网的调度管理程序,促进电网协调发展,根据国家有关法律、法规,结合南方电网的实际情况制定本规定。
本规定由中国南方电网电力调度通信中心提出。
本规定主要起草人:尹志强、孙斌、林成、严奉军、单克、黄文伟、陈锐、张旭本规定主要审定人:本规定批准人:本规定首次发布。
1.总则1.1为保障中国南方电网安全、稳定、优质、经济运行,维护电力投资者、经营者和电力使用者的合法权益,规范发电厂、电网和电力用户并网或联网的调度管理程序,促进电网协调发展,根据国家有关法律、法规,结合南方电网的实际情况制定本规定。
1.2南方调度机构分为总调、中调、地调、县调四级,各级调度机构按照统一调度、分级管理的原则,负责调度管辖范围内的电力系统并(联)网调度管理工作。
2.适用范围2.1本规定适用于所有接入南方电网的新(改、扩)建发输变电工程、输变电工程、主网直供用户所属设备、独立电网的并网调度管理工作。
3.规范性引用文件《中华人民共和国电力法》《中华人民共和国合同法》《电网调度管理条例》《电力供应与使用条例》《电网运行准则》4.8并网申请书由拟并网方向调度机构提交的要求将其设备或电网与南方电网并(联)网的书面申请文件。
4.9并网调度协议电网企业与电网适用者就电网调度运行管理所签订的协议。
在协议中规定双方应承担的基本责任和义务以及双方应满足的技术条件和行为规范。
4.10互联电网调度协议互联电网双方调度机构就电网运行管理所签订的协议,在协议中规定双方应承担的基本责任和义务以及双方应满足的技术条件和行为规范。
如有你有帮助,请购买下载,谢谢!南方电网设备〔2017〕4号附件1 Q/CSG 125008—2016代替Q/CSG 10006-2004Q/CSG中国南方电网有限责任公司企业标准电气操作导则中国南方电网有限责任公司 发 布目次前言............................................................................................................ 错误!未定义书签。
1 范围................................................................................................................ 错误!未定义书签。
2 规范性引用文件............................................................................................ 错误!未定义书签。
3 术语和定义.................................................................................................... 错误!未定义书签。
3.1 设备状态............................................................................................ 错误!未定义书签。
3.2 操作术语............................................................................................ 错误!未定义书签。
3.3 故障及异常情况用语........................................................................ 错误!未定义书签。
中国南方电网有限责任公司南方电网并网调度管理规定(征求意见稿)中国南方电网电力调度通信中心发布前言..................................................................................... 2..1. 总则............................................................................... 3..2. 适用范围...........................................................................3..3. 规范性引用文件..................................................................... 3.4. 术语和定义........................................................................ 4..5. 各单位职责........................................................................ 5..5.1调度机构职责...................................................................... .5..5.2拟并网方职责..................................................................... .5..6. 并(联)网调度管理................................................................. 5..6.1并(联)网条件.................................................................... .5..6.2并(联)网程序..................................................................... 6.6.3资料报送......................................................................... .9..6.4调度管辖范围和调度命名编号........................................................ 9.6.5 启动调试和试运行 (10)7. 统计考核............................................................................ 1.08. 附则 (10)附件A并网调度协议内容 (12)附件B联网调度协议内容 (15)附件C启动调试项目 (16)附件D上报资料内容和时间 (21)、八前为保障中国南方电网安全、稳定、优质、经济运行,维护电力投资者、经营者和电力使用者的合法权益,规范发电厂、电网和电力用户并网或联网的调度管理程序,促进电网协调发展,根据国家有关法律、法规,结合南方电网的实际情况制定本规定。
南方电网设备〔2017〕4号附件1 Q/CSG 125008—2016代替Q/CSG 10006-2004Q/CSG中国南方电网有限责任公司企业标准电气操作导则中国南方电网有限责任公司 发 布目次前言........................................................................................................................................... I I1 范围 (I)2 规范性引用文件 (I)3 术语和定义 (I)3.1 设备状态 (I)3.2 操作术语........................................................................................................................... I I3.3 故障及异常情况用语 (V)4 电气操作原则.............................................................................................................................. V I4.1 一般原则.......................................................................................................................... V I4.2 断路器及负荷开关操作原则......................................................................................... V II4.3 隔离开关及跌落式熔断器操作原则............................................................................ V III4.4 母线操作原则.................................................................................................................. I X4.5 线路操作原则 (X)4.6 变压器操作原则.............................................................................................................. X I4.7 并联补偿电容器和电抗器操作原则............................................................................ X III4.8 500kV线路并联电抗器操作原则................................................................................. X III4.9 接地装置的操作原则.................................................................................................... X III4.10 继电保护及安全自动装置操作原则 (XIV)4.11 验电接地原则 (XIV)4.12 换流站直流设备操作原则 (XIV)4.13 串补操作原则 (XIV)4.14 SVC、STATCOM操作原则 (XIV)4.15 异常处理 (XIV)5 操作票规范 (XV)5.1 操作票格式 (XV)5.2 操作票填写说明 (XV)6 操作票执行 (XVI)6.1 填写操作票 (XVII)6.2 执行操作票..................................................................................................................... X X6.3 操作票盖章.................................................................................................................... X XI 附录A(规范性附录)常见设备俗称....................................................................................... X XIII 附录B(规范性附录)常见设备操作动词和位置术语. (XXIV)B.1 操作动词 (XXIV)B.2 位置术语 (XXIV)附录C(规范性附录)常用语句示例 (XXV)C.1 操作命令票填写 (XXV)C.2 现场电气操作票操作任务填写 (XXV)C.3 现场电气操作票操作项目填写 (XXVI)附录D(资料性附录)操作项目主、子项填写示例............................................................... X XIX前言为指导和规范中国南方电网有限责任公司电气操作管理,依据相关国家标准、行业标准及《Q/CSG510001—2015 中国南方电网有限责任公司电力安全工作规程》,并考虑现行设备的实际运行要求,对《Q/CSG10006—2004电气操作导则》进行修订。

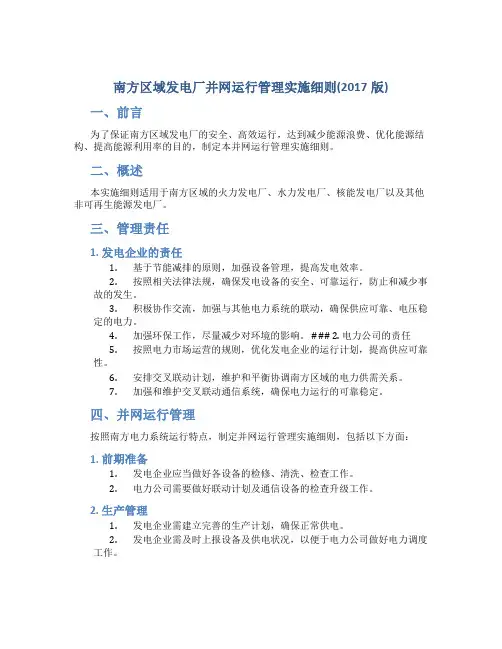

南方区域发电厂并网运行管理实施细则(2017版)一、前言为了保证南方区域发电厂的安全、高效运行,达到减少能源浪费、优化能源结构、提高能源利用率的目的,制定本并网运行管理实施细则。
二、概述本实施细则适用于南方区域的火力发电厂、水力发电厂、核能发电厂以及其他非可再生能源发电厂。
三、管理责任1. 发电企业的责任1.基于节能减排的原则,加强设备管理,提高发电效率。
2.按照相关法律法规,确保发电设备的安全、可靠运行,防止和减少事故的发生。
3.积极协作交流,加强与其他电力系统的联动,确保供应可靠、电压稳定的电力。
4.加强环保工作,尽量减少对环境的影响。
### 2. 电力公司的责任5.按照电力市场运营的规则,优化发电企业的运行计划,提高供应可靠性。
6.安排交叉联动计划,维护和平衡协调南方区域的电力供需关系。
7.加强和维护交叉联动通信系统,确保电力运行的可靠稳定。
四、并网运行管理按照南方电力系统运行特点,制定并网运行管理实施细则,包括以下方面:1. 前期准备1.发电企业应当做好各设备的检修、清洗、检查工作。
2.电力公司需要做好联动计划及通信设备的检查升级工作。
2. 生产管理1.发电企业需建立完善的生产计划,确保正常供电。
2.发电企业需及时上报设备及供电状况,以便于电力公司做好电力调度工作。
3. 临时调度1.发电企业需及时响应电力公司的调度指令,做好升、降负荷及停机工作。
2.电力公司需根据南方电力系统的需求,做妥善的调用并停放电力的措施。
4. 事故处置1.发电企业需及时向电力公司报告发生的各类故障或事故,采取措施保证不影响电力系统的正常运行。
2.电力公司需根据事故情况做好应急处置工作,保证备用能力的正常供电。
五、南方区域发电厂并网运行管理实施细则,是南方电力系统运营的必备细则,发电企业和电力公司需要共同遵守和执行。
通过制度的执行,可以达到以下提高电力利用率、减少电力浪费、维护电力系统安全性的目标。
南方电网设备〔2017〕4号附件1 Q/CSG 125008—2016 代替Q/CSG 10006-2004Q/CSG中国南方电网有限责任公司企业标准电气操作导则中国南方电网有限责任公司 发 布目次前言........................................................................................................................................... I I1 范围 (I)2 规范性引用文件 (I)3 术语和定义 (I)3.1 设备状态 (I)3.2 操作术语........................................................................................................................... I I3.3 故障及异常情况用语 (V)4 电气操作原则.............................................................................................................................. V I4.1 一般原则.......................................................................................................................... V I4.2 断路器及负荷开关操作原则......................................................................................... V II4.3 隔离开关及跌落式熔断器操作原则............................................................................ V III4.4 母线操作原则.................................................................................................................. I X4.5 线路操作原则 (X)4.6 变压器操作原则.............................................................................................................. X I4.7 并联补偿电容器和电抗器操作原则............................................................................ X III4.8 500kV线路并联电抗器操作原则................................................................................. X III4.9 接地装置的操作原则.................................................................................................... X III4.10 继电保护及安全自动装置操作原则 (XIV)4.11 验电接地原则 (XIV)4.12 换流站直流设备操作原则 (XIV)4.13 串补操作原则 (XIV)4.14 SVC、STATCOM操作原则 (XIV)4.15 异常处理 (XIV)5 操作票规范 (XV)5.1 操作票格式 (XV)5.2 操作票填写说明 (XV)6 操作票执行 (XVI)6.1 填写操作票 (XVII)6.2 执行操作票..................................................................................................................... X X6.3 操作票盖章.................................................................................................................... X XI 附录A(规范性附录)常见设备俗称....................................................................................... X XIII 附录B(规范性附录)常见设备操作动词和位置术语. (XXIV)B.1 操作动词 (XXIV)B.2 位置术语 (XXIV)附录C(规范性附录)常用语句示例 (XXV)C.1 操作命令票填写 (XXV)C.2 现场电气操作票操作任务填写 (XXV)C.3 现场电气操作票操作项目填写 (XXVI)附录D(资料性附录)操作项目主、子项填写示例............................................................... X XIX前言为指导和规范中国南方电网有限责任公司电气操作管理,依据相关国家标准、行业标准及《Q/CSG510001—2015 中国南方电网有限责任公司电力安全工作规程》,并考虑现行设备的实际运行要求,对《Q/CSG10006—2004电气操作导则》进行修订。
南方电网设备〔2017〕4号附件1 Q/CSG 125008—2016代替Q/CSG 10006-2004Q/CSG中国南方电网有限责任公司企业标准电气操作导则中国南方电网有限责任公司 发 布目次前言 ............................................................................................................ I I1 围 (I)2 规性引用文件 (I)3 术语和定义...................................................................................................... I I3.1 设备状态................................................................................................ I I3.2 操作术语............................................................................................... I II3.3 故障及异常情况用语............................................................................... V I4 电气操作原则 (VIII)4.1 一般原则 (VIII)4.2 断路器及负荷开关操作原则 (IX)4.3 隔离开关及跌落式熔断器操作原则 (XI)4.4 母线操作原则 (XII)4.5 线路操作原则 (XIII)4.6 变压器操作原则 (XIV)4.7 并联补偿电容器和电抗器操作原则 (XVII)4.8 500kV线路并联电抗器操作原则 (XVII)4.9 接地装置的操作原则 (XVII)4.10 继电保护及安全自动装置操作原则 (XVIII)4.11 验电接地原则 (XVIII)4.12 换流站直流设备操作原则 (XIX)4.13 串补操作原则 (XIX)4.14 SVC、STATCOM操作原则 (XIX)4.15 异常处理 (XIX)5 操作票规 (XIX)5.1 操作票格式 (XIX)5.2 操作票填写说明 (XIX)6 操作票执行 (XXII)6.1 填写操作票 (XXII)6.2 执行操作票 (XXVI)6.3 操作票盖章 (XXVII)附录A(规性附录)常见设备俗称 (XXX)附录B(规性附录)常见设备操作动词和位置术语 (XXXI)B.1 操作动词 (XXXI)B.2 位置术语 (XXXI)附录C(规性附录)常用语句示例 (XXXII)C.1 操作命令票填写 (XXXII)C.2 现场电气操作票操作任务填写 (XXXII)C.3 现场电气操作票操作项目填写 (XXXIII)附录D(资料性附录)操作项目主、子项填写示例........................................... X XXVII前言为指导和规中国南方电网有限责任公司电气操作管理,依据相关国家标准、行业标准及《Q/CSG510001—2015 中国南方电网有限责任公司电力安全工作规程》,并考虑现行设备的实际运行要求,对《Q/CSG10006—2004电气操作导则》进行修订。
南方电网调〔2017〕1号附件1 中国南方电网调度 运行操作管理规定
中国南方电网有限责任公司 2017年3月 批 准:江 毅 审 定:许超英 审 核:刘映尚 初 审:唐卓尧 杨俊权 高孟平 侯 君 编 写:辛 阔 程 哲 孙雁斌 王 坚 丁晓兵 陈宏山 翁振星 张 蔷目 录 1 总则 ..................................................................... 1 2 术语和定义 ............................................................... 2 3 一般原则 ................................................................. 6 4 操作模式 ................................................................ 10 5 操作命令 ................................................................ 13 6 操作管理 ................................................................ 16 7 设备状态定义、操作命令及说明 ............................................ 23 7.1 刀闸(隔离开关)、地刀(接地刀闸、接地隔离开关) ..................... 23 7.2 开关(断路器) ...................................................... 23 7.3 母线 ................................................................ 26 7.4 变压器 .............................................................. 31 7.5 高抗 ................................................................ 34 7.6 线路 ................................................................ 35 7.7 低压电容器、低压电抗器、交流滤波器 .................................. 42 7.8 倒母线操作 .......................................................... 46 7.9 串补 ................................................................ 47 7.10 电压互感器 ......................................................... 50 7.11 继电保护 ........................................................... 51 7.12 安自装置 ........................................................... 57 8 附则 .................................................................... 59 附录一 调度操作命令票典型流程 ............................................... 60 附录二 调度预令票典型流程 ................................................... 63 附录三 调度操作命令票、许可操作书面命令格式 ................................. 65 附录四 调度操作命令票(预令票)不合格、不规范标准 ........................... 68 附录五 南方电网500kV线路保护及辅助保护调度命名原则 ......................... 70 附录六 交流线路停复电操作流程 ............................................... 72 附录七 典型设备调度操作命令示例 ............................................. 74 1 总则 1.1 为规范南方电网调度运行操作,加强南方电网调度运行操作管理,保障南方电网安全、稳定运行,根据《中国南方电网调度管理规程》、《中国南方电网有限责任公司电力安全工作规程》等有关规程和规定,特制定本规定。 1.2 南方电网各调度、生产运行单位以及并入南方电网的各发电单位均应遵守本规定。本规定1-5章适用于南方电网各级电力调度机构调度运行操作。6-7章适用于南方电网500kV交流系统的调度运行操作和南网总调直接调管的220kV交流系统的调度运行操作。各省(区)中调可依据本规定自行制定其调管范围内220kV交流系统的调度运行操作规定。 2 术语和定义 2.1 调度管理 2.1.1 调度管辖范围:电网调度机构行使调度指挥权的范围,包括直接调度的设备和有直接调度业务联系的调度机构及运行维护、值班单位。 2.1.2 运行值班员:电厂、变电站、换流站、监控中心、集控中心、巡维中心等单位负责接受并执行调度命令的运行值班人员。 2.1.3 调度命令:电网调度机构值班调度员对其下级值班调度员或调度管辖运行值班员发布有关运行和操作的命令。 (1) 综合令:是指发令人说明操作任务、要求、操作对象的起始和终结状态,具体操作步骤和操作顺序项目由受令人拟定的调度命令。 (2) 单项令:是指由值班调度员下达的单一操作命令。单项令适用于: a) 断合开关、拉合刀闸、拉合地刀的单一操作。 b) 串补运行状态和旁路状态的相互转换。 c) 单套保护装置、安全自动装置的投退。 d) 发电机组启停、解并列及有功、无功功率调整。 (3) 逐项令:是指根据一定的逻辑关系,按顺序下达的综合令或单项令。
2.2 设备状态 2.2.1 一次设备状态:交流一次设备的状态一般分为运行、热备用、冷备用及检修四种。 (1) 运行:是指设备或电气系统带有电压,其功能有效。母线、线路、断路器、变压器、电抗器、电容器及电压互感器等一次电气设备的运行状态,是指从该设备电源至受电端的电路接通并有相应电压(无论是否带有负荷),且控制电源、继电保护及自动装置按运行状态投入。 (2) 热备用:是指该设备已具备运行条件,设备继电保护及自动装置满足带电要求,断路器的控制、合闸及信号电源投入,经一次合闸操作即可转为运行状态的状态。 (3) 冷备用:是指连接该设备的各侧均无安全措施,且连接该设备的各侧均有明显断开点或可判断的断开点。 (4) 检修:是指连接该设备的各侧均有明显的断开点或可判断的断开点,需要检修的设备各侧已接地的状态。 2.2.2 继电保护装置的状态 (1) 投入状态:装置正常运行、功能及出口正常投入。 (2) 退出状态:装置全部功能或出口退出。 2.2.3 继电保护装置功能的状态 (1) 投入状态:装置正常运行,××功能及出口正常投入。 (2) 退出状态:装置正常运行,××功能或相应功能出口退出。 2.2.4 安全自动装置的状态 (1) 投入状态:装置正常运行,功能及出口正常投入。 (2) 退出状态:装置全部功能及出口退出的状态。 (3) 投信号状态:指安全自动装置正常运行,装置出口退出,对外通信通道正常时的状态。即安全自动装置不具备就地和远方出口动作功能,但具备收信发信功能。 2.2.5 安全自动装置功能的状态 (1) 投入状态:装置正常运行,××功能及出口正常投入。 (2) 退出状态:装置正常运行,××功能或相应出口退出。
2.3 操作常用术语 2.3.1 合上:是指各种开关、刀闸、地刀通过人工操作使其由分闸位置转为合闸位置的操作。 2.3.2 断开:是指各种开关通过人工操作使其由合闸位置转为分闸位置的操作。 2.3.3 拉开:是指各种刀闸、地刀通过人工操作使其由合闸位置转为分闸位置的操作。 2.3.4 合环:是指将线路、变压器或开关串构成的网络闭合运行的操作。 2.3.5 同期合环:是指通过自动化设备或仪表检测同期后自动或手动进行的合环操作。 2.3.6 解环:是指将线路、变压器或开关串构成的闭合网络开断运行的操作。 2.3.7 并列:将两个独立运行的电网连接为一个电网运行,或发电机、调相机与电网连接为一个部分运行的操作。 2.3.8 解列:通过人工操作或保护及自动装置动作断开开关,使发电机(调相机)脱离电网或电网分成两个及以上部分运行的操作。 2.3.9 充电:是指使空载的线路、母线、变压器等电气设备带有标称电压的操作。 3 一般原则
3.1 南方电网设备的运行操作应根据调度管辖范围的划分,实行统一调度,分级管理。各级调度机构值班调度员对其调度管辖范围内的设备发布调度命令,并对其正确性负责。特殊情况下,上级调度机构的值班调度员可对下级调度机构管辖的设备直接发布操作命令,但事后应及时通知下级调度机构的值班调度员。 3.2 下级调度机构的操作对上级调度机构所管辖设备运行或电网安全有影响时,必须得到上级调度机构值班调度员许可后方可进行。上级调度机构的操作对下级调度管辖系统有影响时,上级调度机构值班调度员应提前通知有关下级调度机构值班人员。 3.3 运行值班员接受上级调度机构值班调度员的调度命令,并对执行调度命令的正确性负责。 3.4 运行值班员在接受调度命令时,如认为该调度命令不正确,应立即向发布该调度命令的值班调度员报告,当发布该调度命令的值班调度员重复该命令时,受令人必须迅速执行。如执行该命令确危及人身、设备安全时,受令人应拒绝执行,同时将拒绝执行的理由及改正命令内容的建议报告发令的值班调度员和本单位主管领导。 3.5 运行值班员在遇有危及人身、设备安全的紧急情况时,可根据现场规程规定先行处理,处理后应立即报告值班调度员。 3.6 倒闸操作时应使用《中国南方电网调度术语》及本规定所规定的标准调度术语,设备冠以电压等级、双重名称(设备名称及编号)。
