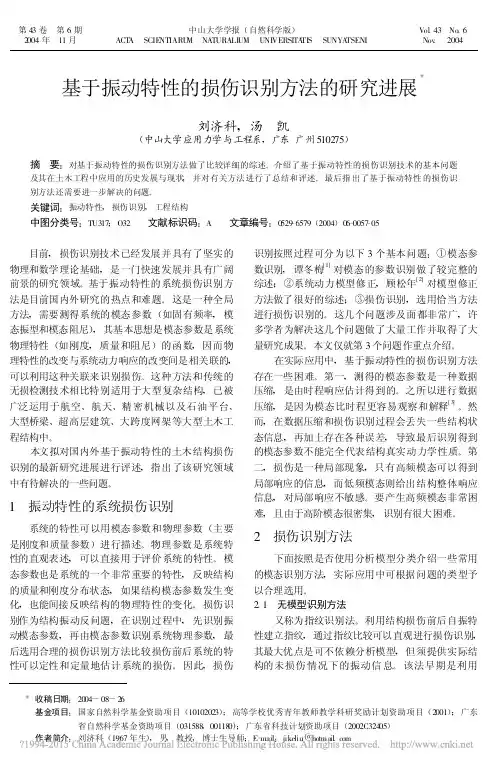

基于振动特性的损伤识别方法的研究进展刘济科,汤 凯(中山大学应用力学与工程系,广东广州510275)摘 要:对基于振动特性的损伤识别方法做了比较详细的综述。
介绍了基于振动特性的损伤识别技术的基本问题及其在土木工程中应用的历史发展与现状,并对有关方法进行了总结和评述。
最后指出了基于振动特性的损伤识别方法还需要进一步解决的问题。
关键词:振动特性,损伤识别,工程结构中图分类号:TU317;O32 文献标识码:A 文章编号:0529-6579(2004)06-0057-05 目前,损伤识别技术已经发展并具有了坚实的物理和数学理论基础,是一门快速发展并具有广阔前景的研究领域。
基于振动特性的系统损伤识别方法是目前国内外研究的热点和难题。
这是一种全局方法,需要测得系统的模态参数(如固有频率,模态振型和模态阻尼),其基本思想是模态参数是系统物理特性(如刚度,质量和阻尼)的函数,因而物理特性的改变与系统动力响应的改变间是相关联的,可以利用这种关联来识别损伤。
这种方法和传统的无损检测技术相比特别适用于大型复杂结构,已被广泛运用于航空、航天、精密机械以及石油平台、大型桥梁、超高层建筑、大跨度网架等大型土木工程结构中。
本文拟对国内外基于振动特性的土木结构损伤识别的最新研究进展进行评述,指出了该研究领域中有待解决的一些问题。
1 振动特性的系统损伤识别 系统的特性可以用模态参数和物理参数(主要是刚度和质量参数)进行描述。
物理参数是系统特性的直观表述,可以直接用于评价系统的特性。
模态参数也是系统的一个非常重要的特性,反映结构的质量和刚度分布状态,如果结构模态参数发生变化,也能间接反映结构的物理特性的变化。
损伤识别作为结构振动反问题,在识别过程中,先识别振动模态参数,再由模态参数识别系统物理参数,最后选用合理的损伤识别方法比较损伤前后系统的特性可以定性和定量地估计系统的损伤。
因此,损伤识别按照过程可分为以下3个基本问题:①模态参数识别,谭冬梅[1]对模态的参数识别做了较完整的综述;②系统动力模型修正,顾松年[2]对模型修正方法做了很好的综述;③损伤识别,选用恰当方法进行损伤识别的。

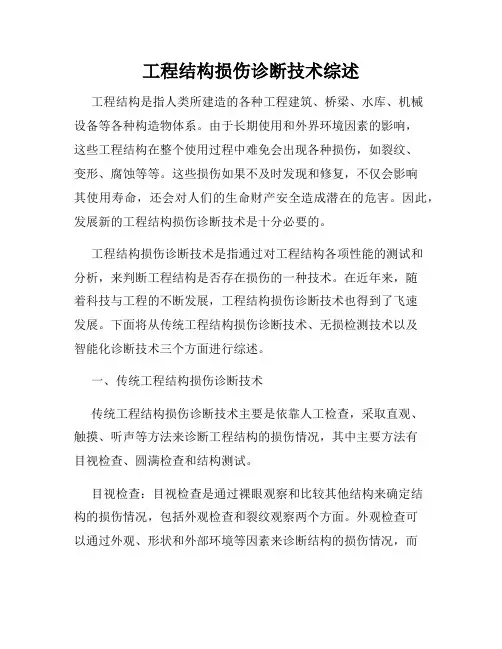

工程结构损伤诊断技术综述工程结构是指人类所建造的各种工程建筑、桥梁、水库、机械设备等各种构造物体系。
由于长期使用和外界环境因素的影响，这些工程结构在整个使用过程中难免会出现各种损伤，如裂纹、变形、腐蚀等等。
这些损伤如果不及时发现和修复，不仅会影响其使用寿命，还会对人们的生命财产安全造成潜在的危害。
因此，发展新的工程结构损伤诊断技术是十分必要的。
工程结构损伤诊断技术是指通过对工程结构各项性能的测试和分析，来判断工程结构是否存在损伤的一种技术。
在近年来，随着科技与工程的不断发展，工程结构损伤诊断技术也得到了飞速发展。
下面将从传统工程结构损伤诊断技术、无损检测技术以及智能化诊断技术三个方面进行综述。
一、传统工程结构损伤诊断技术传统工程结构损伤诊断技术主要是依靠人工检查，采取直观、触摸、听声等方法来诊断工程结构的损伤情况，其中主要方法有目视检查、圆满检查和结构测试。
目视检查：目视检查是通过裸眼观察和比较其他结构来确定结构的损伤情况，包括外观检查和裂纹观察两个方面。
外观检查可以通过外观、形状和外部环境等因素来诊断结构的损伤情况，而裂纹观察则是通过对裂纹形态、大小、位置等进行判断，来诊断结构的损伤情况。
圆满检查：圆满检查是通过结构的悬挂和震动来诊断结构的损伤情况。
这种方法主要是利用结构自身的动态特性来判断结构是否存在损伤。
结构测试：结构测试是通过对结构质量、刚度、自然频率、振幅等进行测试，来判断结构是否存在损伤。
测试方法主要有采样测试、模态测试等。
尽管这些传统技术普遍存在，但是其检测精度、效率都较低，需要长时间的人工操作和数据分析，无法对隐蔽损伤进行及时发现与修复。
因此，随着科技的进步和现代工业对于工程结构损伤诊断精度的要求逐步提高，无损检测技术得到了广泛应用。
二、无损检测技术无损检测技术是指通过对工程结构内部材料和结构的非破坏性检测，获取其泄露和损伤的信息，以适应现代科技和工业对工程结构损伤诊断要求的新技术。
［收稿日期］２００８－０３－０４［作者简介］冯晓彤，女，南京工业大学土木工程学院，硕士研究生，从事结构工程研究。

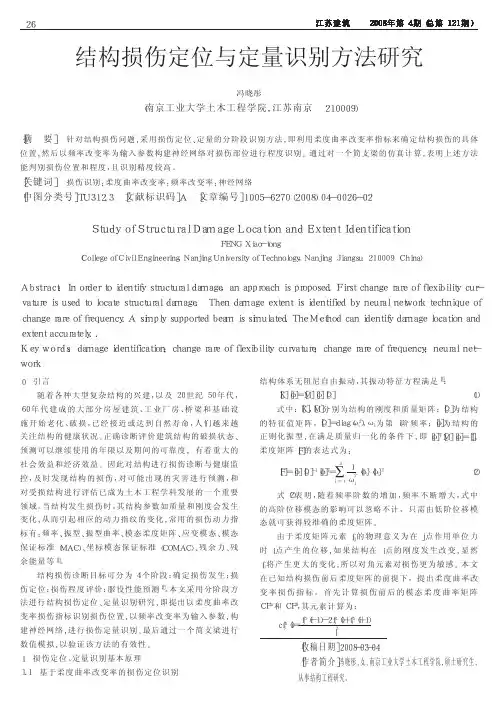

０引言随着各种大型复杂结构的兴建，以及２０世纪５０年代，６０年代建成的大部分房屋建筑、工业厂房、桥梁和基础设施开始老化、破损，已经接近或达到自然寿命，人们越来越关注结构的健康状况。
正确诊断评价建筑结构的破损状态、预测可以继续使用的年限以及期间的可靠度，有着重大的社会效益和经济效益。
因此对结构进行损伤诊断与健康监控，及时发现结构的损伤，对可能出现的灾害进行预测，和对受损结构进行评估已成为土木工程学科发展的一个重要领域。
当结构发生损伤时，其结构参数如质量和刚度会发生变化，从而引起相应的动力指纹的变化，常用的损伤动力指标有：频率、振型、振型曲率、模态柔度矩阵、应变模态、模态保证标准（ＭＡＣ）、坐标模态保证标准（ＣＯＭＡＣ）、残余力、残余能量等［１］。
结构损伤诊断目标可分为４个阶段：确定损伤发生；损伤定位；损伤程度评价；服役性能预测［２］。
本文采用分阶段方法进行结构损伤定位、定量识别研究，即提出以柔度曲率改变率损伤指标识别损伤位置，以频率改变率为输入参数，构建神经网络，进行损伤定量识别。
最后通过一个简支梁进行数值模拟，以验证该方法的有效性。

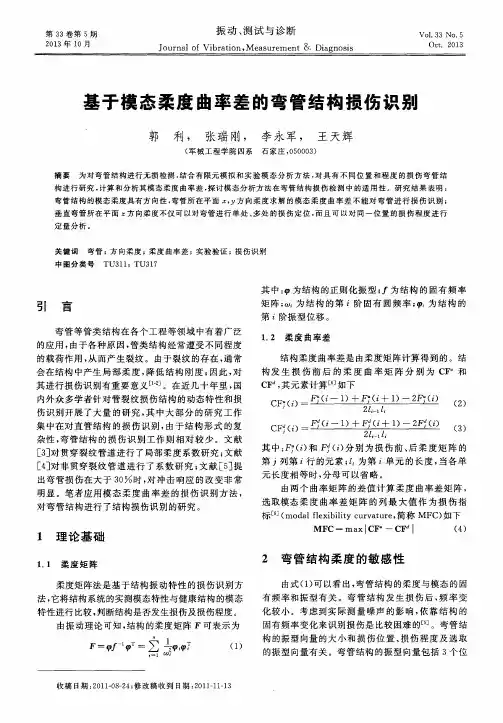

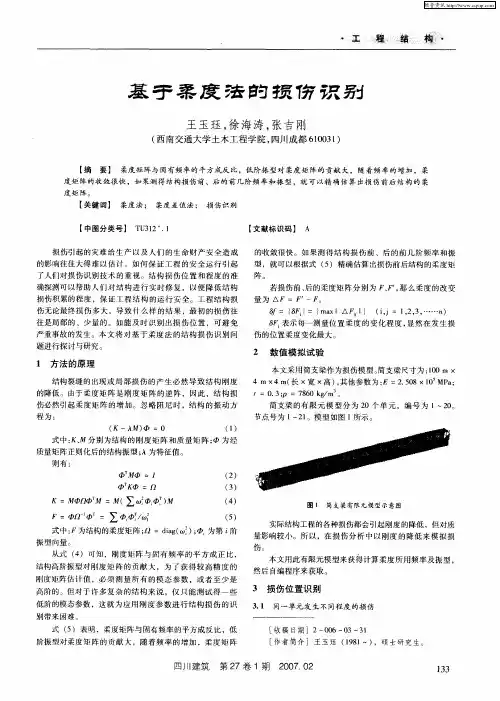

１损伤定位、定量识别基本原理１．１基于柔度曲率改变率的损伤定位识别结构体系无阻尼自由振动，其振动特征方程满足［３］：［Ｋ］［φ］＝［Ｍ］［φ］［Ω］（１）式中：［Ｋ］，［Ｍ］分别为结构的刚度和质量矩阵；［Ω］为结构的特征值矩阵，［Ω］＝ｄｉａｇ（ωｉ２），ωｉ为第ｉ阶频率；［φ］为结构的正则化振型，在满足质量归一化的条件下，即［φ］Ｔ［Ｍ］［φ］＝［Ｉ］，柔度矩阵［Ｆ］的表达式为：［Ｆ］＝［φ］［Ω］－１［φ］Ｔ＝ｎｉ＝１!１ωｉ２｛φｉ｝｛φｉ｝Ｔ（２）式（２）表明，随着频率阶数的增加，频率不断增大，式中的高阶位移模态的影响可以忽略不计，只需由低阶位移模态就可获得较准确的柔度矩阵。
结构损伤识别方法探析作者：邵帅姚远来源：《城市建设理论研究》2013年第35期摘要:结构在复杂的环境中会受到损伤，结构损伤会给人们带来灾难。
所以近年来损伤分析越来越受到重视。
本文介绍了几种常用的结构损伤识别方法，对各方法进行了评述，最后对结构损伤识别的几个问题进行了展望。
关键字：损伤识别；测试频率；神经网络；广义柔度矩阵；小波分析中图分类号：F121.3 文献标识码：A近年来，损伤分析在抗震评估、加固以及承载能力设计中的应用越来越引人注目。
损伤是指结构的预定功能受到影响的状态。
按其影响的不同，可分为轻微损伤、损伤、严重损伤。
损伤，从广义地讲，包括非受力损伤及受力损伤 [1]。
在国际材料与结构实验学会班LEM 关于混凝上结构破损分类的推荐草案中，损伤是指结构由于外部力学因素引起的削弱或破损。
下面介绍几种常用的结构损伤识别方法。
一.基于测试频率结构损伤识别方法[2]结构的固有频率是表示结构固有特性的整体量，当结构的局部出现损伤时，结构的固有频率将发生变化，随着刚度的降低，结构的固有频率将会增大。
正是由于这一特性加上结构固有频率易于测量和测量误差小，很多研究者将结构的固有频率作为结构损伤识别的损伤标示量。
对于一个多自由度结构系统，忽略阻尼的影响，其振动特征值方程为(1-1)式中： M为整体质量矩阵；K为整体刚度矩阵；为特征值；为正则化振型。
当结构的刚度和质量等物理参数发生小的变化△K、△M时，由摄动理论式(1-1)可知[(K+△K)-(-△)·M]·(+△)=O(1-2)多数情况下结构的损伤是由于裂缝和腐蚀所引起的，一般对质量矩阵的影响甚微，即△M0，将式(2)展开，并忽略二次项△M ·△和△·M·△的影响，有(1-3)对于第i阶振型，式（1-3）有（1-4）以△kn表示第n个单元的刚度变化，则式(4)成为（1-5）式(1-5)在形式上类似与瑞雷商，表示结构应变能和结构特征值的关系。

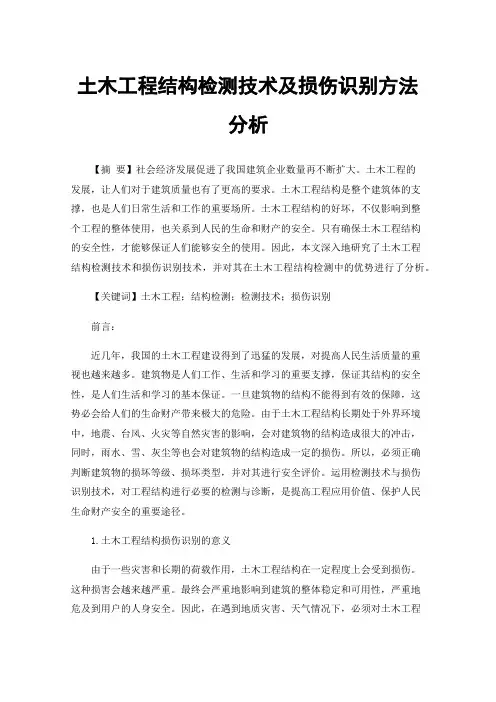

土木工程结构检测技术及损伤识别方法分析【摘要】社会经济发展促进了我国建筑企业数量再不断扩大。
土木工程的发展，让人们对于建筑质量也有了更高的要求。
土木工程结构是整个建筑体的支撑，也是人们日常生活和工作的重要场所。
土木工程结构的好坏，不仅影响到整个工程的整体使用，也关系到人民的生命和财产的安全。
只有确保土木工程结构的安全性，才能够保证人们能够安全的使用。
因此，本文深入地研究了土木工程结构检测技术和损伤识别技术，并对其在土木工程结构检测中的优势进行了分析。
【关键词】土木工程；结构检测；检测技术；损伤识别前言：近几年，我国的土木工程建设得到了迅猛的发展，对提高人民生活质量的重视也越来越多。
建筑物是人们工作、生活和学习的重要支撑，保证其结构的安全性，是人们生活和学习的基本保证。
一旦建筑物的结构不能得到有效的保障，这势必会给人们的生命财产带来极大的危险。
由于土木工程结构长期处于外界环境中，地震、台风、火灾等自然灾害的影响，会对建筑物的结构造成很大的冲击，同时，雨水、雪、灰尘等也会对建筑物的结构造成一定的损伤。
所以，必须正确判断建筑物的损坏等级、损坏类型，并对其进行安全评价。
运用检测技术与损伤识别技术，对工程结构进行必要的检测与诊断，是提高工程应用价值、保护人民生命财产安全的重要途径。
1.土木工程结构损伤识别的意义由于一些灾害和长期的荷载作用，土木工程结构在一定程度上会受到损伤。
这种损害会越来越严重。
最终会严重地影响到建筑的整体稳定和可用性，严重地危及到用户的人身安全。
因此，在遇到地质灾害、天气情况下，必须对土木工程结构进行科学的评价，并对土木工程结构的性能、内部损伤和使用寿命进行正确的评价，以便采取相应的措施，确保结构的正常运行和安全运行[1]。
2.土木工程结构检测技术研究2.1砌体结构检测技术分析砌体结构在建筑工程中起着重要作用，是当前应用最为广泛的一种。
不论采用什么方法，都要确保高精度的测量技术，以适应土建结构的实际使用特点。

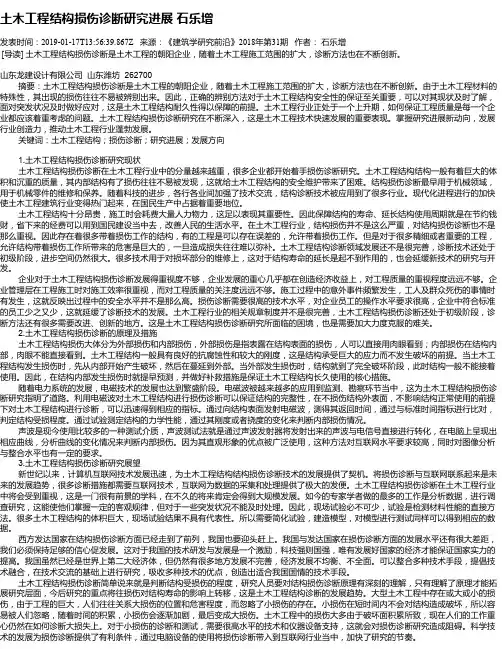

土木工程结构损伤诊断研究进展石乐增发表时间：2019-01-17T13:56:39.867Z 来源：《建筑学研究前沿》2018年第31期作者：石乐增[导读] 土木工程结构损伤诊断是土木工程的朝阳企业，随着土木工程施工范围的扩大，诊断方法也在不断创新。
山东龙建设计有限公司山东潍坊 262700摘要：土木工程结构损伤诊断是土木工程的朝阳企业，随着土木工程施工范围的扩大，诊断方法也在不断创新。
由于土木工程材料的特殊性，其出现的损伤往往不易被辨别出来。
因此，正确的辨别方法对于土木工程结构安全性的保证至关重要，可以对其现状及时了解，面对突发状况及时做好应对，这是土木工程结构耐久性得以保障的前提。
土木工程行业正处于一个上升期，如何保证工程质量是每一个企业都应该着重考虑的问题。
土木工程结构损伤诊断研究在不断深入，这是土木工程技术快速发展的重要表现。
掌握研究进展新动向，发展行业创造力，推动土木工程行业蓬勃发展。
关键词：土木工程结构；损伤诊断；研究进展；发展方向1.土木工程结构损伤诊断研究现状土木工程结构损伤诊断在土木工程行业中的分量越来越重，很多企业都开始着手损伤诊断研究。
土木工程结构结构一般有着巨大的体积和沉重的质量，其内部结构有了损伤往往不易被发现，这就给土木工程结构的安全维护带来了困难。
结构损伤诊断最早用于机械领域，用于机械零件的维修和保养。
随着科技的进步，各行各业间加强了技术交流，结构诊断技术被应用到了很多行业。
现代化进程进行的加快使土木工程建筑行业变得热门起来，在国民生产中占据着重要地位。
土木工程结构十分昂贵，施工时会耗费大量人力物力，这足以表现其重要性。
因此保障结构的寿命、延长结构使用周期就是在节约钱财，省下来的经费可以用到国民建设当中去，改善人民的生活水平。
在土木工程行业，结构损伤并不是这么严重，对结构损伤诊断也不是那么重视。
因此存在着很多带着损伤工作的结构，有的工程是可以存在误差的，允许带着损伤工作。

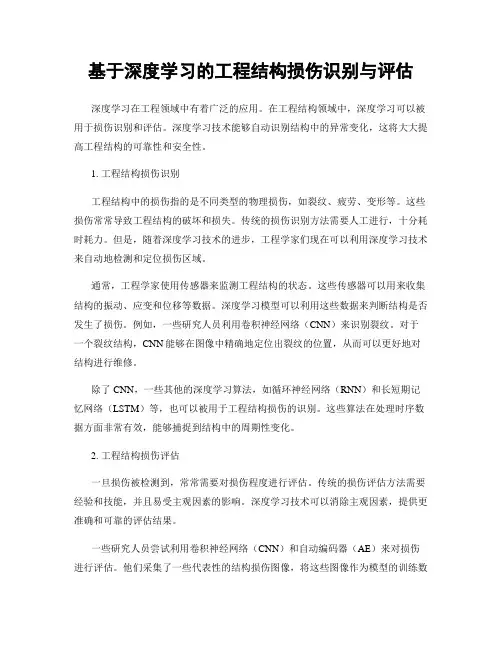

基于深度学习的工程结构损伤识别与评估深度学习在工程领域中有着广泛的应用。
