真空度、正压和负压关系及真空单位换算对应关系

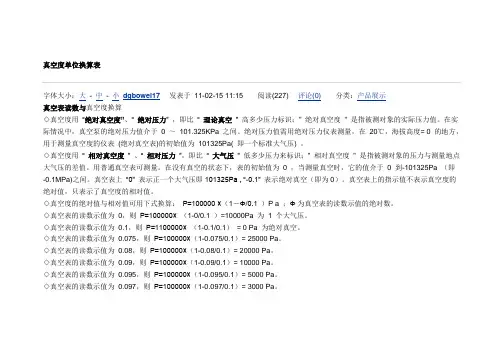

字体大小：大- 中- 小dgbowei17发表于11-02-15 11:15 阅读(227) 评论(0)分类：产品展示真空表读数与真空度换算◇真空度用“绝对真空度”、“ 绝对压力” ，即比“ 理论真空” 高多少压力标识；" 绝对真空度" 是指被测对象的实际压力值。

在实际情况中，真空泵的绝对压力值介于0 ～101.325KPa 之间。

绝对压力值需用绝对压力仪表测量，在20℃，海拔高度= 0 的地方，用于测量真空度的仪表(绝对真空表)的初始值为101325Pa( 即一个标准大气压) 。

◇真空度用“ 相对真空度” 、“ 相对压力”，即比“ 大气压” 低多少压力来标识；" 相对真空度" 是指被测对象的压力与测量地点大气压的差值。

用普通真空表可测量。

在没有真空的状态下，表的初始值为0 ，当测量真空时，它的值介于0 到-101325Pa （即-0.1MPa)之间。

真空表上“0” 表示正一个大气压即101325Pa , “-0.1” 表示绝对真空（即为0）。

真空表上的指示值不表示真空度的绝对值，只表示了真空度的相对值。

◇真空度的绝对值与相对值可用下式换算：P≈100000 ×（1－Φ/0.1 ）P a ；Φ为真空表的读数示值的绝对数。

◇真空表的读数示值为0，则P≈100000× （1-0/0.1 ）=10000Pa 为 1 个大气压。

◇真空表的读数示值为0.1，则P≈1100000× （1-0.1/0.1）= 0 Pa 为绝对真空。

◇真空表的读数示值为0.075，则P≈100000×（1-0.075/0.1）= 25000 Pa。

◇真空表的读数示值为0.08，则P≈100000×（1-0.08/0.1）= 20000 Pa。

◇真空表的读数示值为0.09，则P≈100000×（1-0.09/0.1）= 10000 Pa。

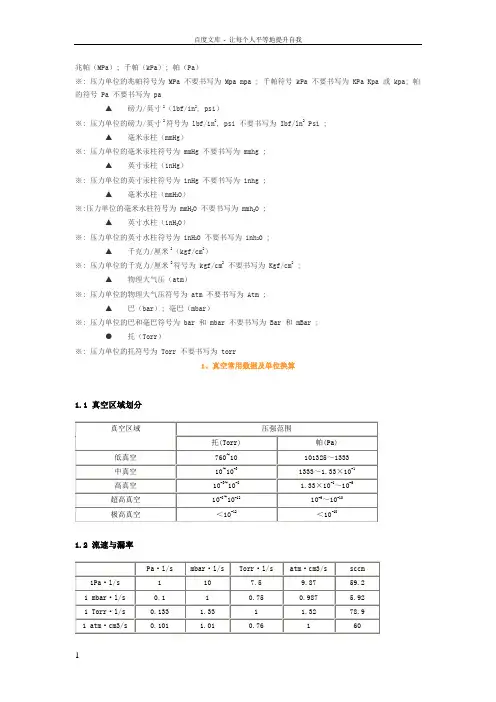

兆帕（MPa）; 千帕（kPa）; 帕（Pa）※: 压力单位的兆帕符号为 MPa 不要书写为 Mpa mpa ; 千帕符号 kPa 不要书写为 KPa Kpa 或 kpa; 帕的符号 Pa 不要书写为 pa▲磅力/英寸2（lbf/in2, psi）※: 压力单位的磅力/英寸2符号为 lbf/in2, psi 不要书写为 Ibf/ln2 Psi ;▲毫米汞柱（mmHg）※: 压力单位的毫米汞柱符号为 mmHg 不要书写为 mmhg ;▲英寸汞柱（inHg）※: 压力单位的英寸汞柱符号为 inHg 不要书写为 inhg ;▲毫米水柱（mmH2O）※:压力单位的毫米水柱符号为 mmH2O 不要书写为 mmh2O ;▲英寸水柱（inH2O）※: 压力单位的英寸水柱符号为 inH2O 不要书写为 inh2O ;▲千克力/厘米2（kgf/cm2）※: 压力单位的千克力/厘米2符号为 kgf/cm2不要书写为 Kgf/cm2 ;▲物理大气压（atm）※: 压力单位的物理大气压符号为 atm 不要书写为 Atm ;▲巴（bar）; 毫巴（mbar）※: 压力单位的巴和毫巴符号为 bar 和 mbar 不要书写为 Bar 和 mBar ;●托（Torr）※: 压力单位的托符号为 Torr 不要书写为 torr1、真空常用数据及单位换算1.1 真空区域划分1.2 流速与漏率1.3 抽气速率单位换算表1.4 常用压强单位换算表1.5 20℃空气在不同压强下的分子平均自由程1.6 不同压强下空气分子密度1.7 各种橡胶特性表1.8 真空泵的种类及其工作范围PSI英文全称为Pounds per square inch。

P是磅pound，S是平方square，I是英寸inch。

把所有的单位换成公制单位就可以算出：1bar≈14.5psi1psi=6.895kPa=0.06895bar 欧美等国家习惯使用psi作单位在中国，我们一般把气体的压力用“公斤”描述（而不是“斤”），体单位是“kg/cm2”,一公斤压力就是一公斤的力作用在一个平方厘上。

真空度换算真空度换算是一种以物理和化学的定律描述的技术。

真空度是指物质在某种特定压强下所具有的性质，它也可以理解为真空在一定压强下所具有的特征。

它与温度有关，温度升高，真空度降低，温度降低，真空度升高。

真空度换算是将真空度用不同单位表示，以便更加准确地计算真空度范围。

真空度换算的最常用的单位有帕斯卡（Pascal）、米制（Hg）和磅力/平方英尺（Ibf/ft2），它们都用于表示真空度的总压强。

帕斯卡是基本的真空度单位，它表示真空度压力。

一个帕斯卡（Pa）是一个物质在空气中所具有的力，米制和磅力/平方英尺则是相对单位，它们比帕斯卡大得多，因此用于更大压强的真空度。

除了上面提到的几种单位，还有一些将真空度转换成更具体的压力。

常见的例子有百帕（mbar）、千帕（kbar）、巴（bar）和毫巴（mB）。

这些单位表示的是某一真空度的总压力可以用帕斯卡表示的数量。

例如，一百帕（mbar）表示真空度的总压力相当于100帕斯卡。

此外，还有一些其他真空度单位，如“百万分之一大气压”（mBar）、“新大气压”（hPa）、“每平方厘米”（inHg）、“每平方毫米”（mmHg）和“毫米汞柱”（mmHg）。

它们都是用来表示真空度压力的相对单位，它们的值基本上都比帕斯卡小得多。

真空度换算是一种非常重要的技术，因为它使得我们可以准确地计算出不同压力下物质的真空度。

在工程和物理实验中，需要很精确地测量和控制真空度压力。

例如，在许多物理实验中，需要实现低空气压，以便测量不同物质在低气压下的性能特征。

此外，在工程和制造中，真空度换算也很重要，可以帮助科学家和工程师更准确地测量和控制真空度的细节。

虽然真空度换算是一项有用的技术，但是很多人仍然发现很难理解这项技术。

虽然真空度换算涉及到很多基础概念，但仍然存在很多技术性的细节，如压力的流量、物理模型、计算方法等。

因此，要学习这项技术，就需要有充分的技术支持，才能有效地实现真空度换算。

总之，真空度换算是一种基于物理和化学定律的技术。

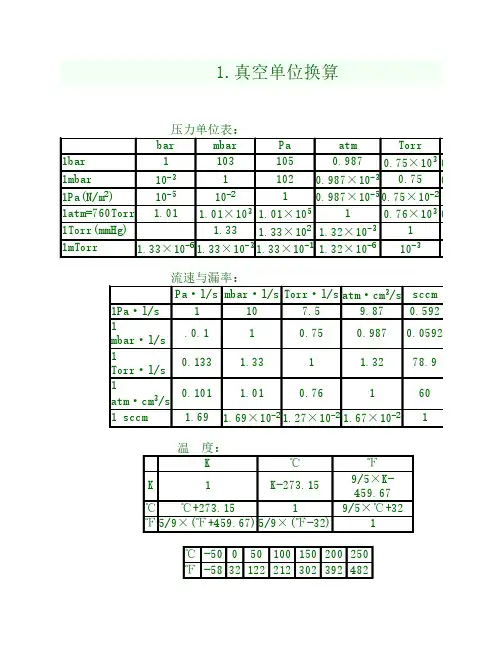

1.真空单位换算真空常用公式1、玻义尔定律体积V，压强P，P·V＝常数一定质量的气体，当温度不变时，气体的压强与气体的体积成反比。

即P1/P2＝V2/V12、盖·吕萨克定律当压强P不变时，一定质量的气体，其体积V与绝对温度T成正比：V1/V2＝T1/T2＝常数当压强不变时，一定质量的气体，温度每升高(或P降低)1℃，则它的体积比原来增加(或缩小)1/273。

3、查理定律当气体的体积V保持不变，一定质量的气体，压强P与其他绝对温度T成正比，即：P1/P2＝T1/T2在一定的体积下，一定质量的气体，温度每升高(或降低)1℃，它的压强比原来增加(或减少)1/273。

4、平均自由程：λ＝(5×10-3)/P (cm)5、抽速：S＝dv/dt (升/秒)或 S＝Q/PQ＝流量(托·升/秒) P＝压强(托) V＝体积(升) t＝时间(秒)6、通导： C＝Q/(P2-P1) (升/秒)7、真空抽气时间：对于从大气压到1托抽气时间计算式：t＝8V/S (经验公式)V为体积，S为抽气速率，通常t在5~10分钟内选择。

8、维持泵选择：S维＝S前/109、扩散泵抽速估算：S＝3D2 (D＝直径cm）10、罗茨泵的前级抽速：S＝(0.1~0.2)S罗 (l/s)11、漏率：Q漏＝V(P2-P1)/(t2-t1)Q漏－系统漏率(mmHg·l/s)V－系统容积(l)P1－真空泵停止时系统中压强(mmHg)P2－真空室经过时间t后达到的压强(mmHg)t－压强从P1升到P2经过的时间(s)12、粗抽泵的抽速选择：S＝Q1/P预 (l/s)S=2.3V·lg(P a/P预)/tS－机械泵有效抽速Q1－真空系统漏气率(托·升/秒)P预－需要达到的预真空度(托)V－真空系统容积(升)t－达到P预时所需要的时间Pa－大气压值(托)13、前级泵抽速选择：排气口压力低于一个大气压的传输泵如扩散泵、油增压泵、罗茨泵、涡轮分子泵等，它们工作时需要前级泵来维持其前级压力低于临界值，选用的前级泵必须能将主泵的最大气体量排走，根据管路中，各截面流量恒等的原则有：P n S g≥PgS 或Sg≥P gs/P nS g－前级泵的有效抽速(l/s)P n－主泵临界前级压强(最大排气压强)(l/s)P g－真空室最高工作压强(托)S－主泵工作时在Pg时的有效抽速。
