2014八年级物理上期末复习模拟试题

  • 格式：doc
  • 大小：4.60 MB
  • 文档页数：4

八年级物理上期末复习模拟试题32个小题。

其中，单选15，多选4，填空7,（14个空），作图2，计算2，实验探究3。

一、选择题（共42分，每小题2分；1——15为单选题， 16——19小题为多选题，每小题3分，全对得3分，选对但不全的得1分，不选或错选的不得分）1、下面几个物理量中可以用来鉴别物质的是（ ）A ．质量B ．密度C ．体积D ．温度2、人眼能看到物体是因为物体在眼睛的视网膜上形成了（ ） A ．实物的等大的倒立的实像 B ．实物的放大的倒立的实像 C ．实物的缩小的倒立的实像 D ．实物的放大的正立的虚像3、下面的质量最接近5×107㎎的是（ ） A ．一只足球的质量B ．一只老母鸡的质量C ．一个学生的质量D ．一头大象的质量4、测绘图人员绘制地图时，常常需要在高空的飞机上向地面照相，称为航空摄影，若使用航空摄影照相机的镜头焦距为50mm ，则底片到镜头间的距离为（ ）Ａ.１００mm 以外 Ｂ.５０mm 以内 Ｃ.略大于５０mm Ｄ.恰为５０mm 5、你对生活中物理量的认识，指出下列数据符合实际的是（ ）A ．为了保证工作和学习，声音不能超过70dB B ．一支新铅笔的长度约为1 8dmC ．一位中学生的步行速度大约为1.2 km/hD ．一个普通鸡蛋重约5N 6、270dm 3的水结成冰后，体积（ ） A ．增大了27 dm3B ．减小了27dm 3C ．增大了30dm 3D ．减小了30dm 37、A 、B 两个实心球，已知V A >V B ，m B <m A ，则两者的密度关系为（ ） A ．ρA <ρBB ．ρA =ρBC ．ρA >ρBD ．无法确定8、把一块体积较大的冰放在一个容器中熔化，当冰全部化成水以后，可知 （ ） A 、变成水后质量和体积都减少了 B 、变成水后质量和体积都未变化 C 、变成水后质量未变，体积减少了 D 、变成水后质量少了，体积未变9、在清澈的小溪中，我们可以在空气中看见水里的鱼。

下面光的传播路径正确的是（ ）10、2010年的东亚足球四强赛中，中国队与韩国队的比赛进行到第62分钟时，中国男足队员邓卓翔连过三人杀入禁区，一脚冷静的弧线球绕过门将，直入球门后角，3:0锁定胜局。

足球离开脚面后在空中飞行的过程中，使足球运动状态发生改变的施力物体是（ ） A. 邓卓翔和地球 B.足球和空气 C. 守门员和地球 D. 地球和空气11、把一金属块浸没在盛满酒精的杯中．从杯中溢出10g 酒精．若将该金属块浸没在盛满水的杯中．则从杯中溢出的水的质量（ ）A ．大于10gB 小于10gC ．等于10gD ．无法确定 12、对于一只使用了多年的铅球来说，没有发生变化的物理量是（ ） A ．质量 B ．体积C ．密度D ．形状A. B. C. D.空气水空气水空气水空气水13、图9—1所示是A 、B 两种物质的质量m 与体积V 的关系图，由图可知，这两种物质的密度关系为（ ） A ．ρA <ρBB ．ρA =ρBC ．ρA >ρBD ．无法确定14、小明骑着自行车在公路上行驶，以下列哪个物体为参照物时，小明是静止的（ ） A.路边的树木 B.路边的山 C.小明自己 D.自行车 15、下列关于9.8N/kg 所表示的物理意义的表达中正确的是（ ） A ．9.8N 等于1kg B ．1kg 等于9.8NC ．质量是9.8kg 的物体受到的重力是1ND ．质量是1kg 的物体受到的重力是9.8N 16、下面说法正确的是（ ）A ．物质的密度是物质本身的基本属性，其大小与质量和体积无关B ．电视画面的颜色是由红、绿、蓝三种色光组成的C ．有经验的渔民在叉鱼时，总是向着所看到的鱼的下方叉D ．隔着放大镜看物体，看到的物体一定都是放大的17、下列各物理量的估测肯定不符合实际情况的是（ ）A.一个鸡蛋受到的重力约为0.5牛B.一名中学生的质量约为5千克C.一支铅笔的长度约为1.5×103毫米 D.一名运动员百米赛跑的平均速度约为20米/秒 18、生活中的有益摩擦需要增大，以下属于有益摩擦的是（ ） A.走路时鞋底与路面间的摩擦 B.机械运转时轴承与滚珠间的摩擦 C.拿东西时手与物品间的摩擦 D.写字时粉笔与黑板间的摩擦19、小明在池塘边散步，朝平静的池水看去，映入眼帘的有：水中的鹅卵石、水中游动的青蛙、水中的白云、水中自己的笑脸，其中属于光的反射现象形成的是（ ）A.水中鹅卵石B.水中青蛙C.水中白云D.水中自己的笑脸 二．填空题（每空1分共14 分）1、如图所示，铅笔长度的测量值是 cm 。

2、自然界和日常生活中有很多的声现象。

例如：笑树能发出笑声是因为果实的外壳上面有许多小孔，经风一吹，壳里的籽撞击壳壁,使其 发声；但有些声音影响了人们的生活，如图所示的是摩托车引擎后安装的消声器的结构图，摩托车安装消声器是采用 减弱噪声的。

3、“佛山倒影”是济南的十大景观之一，游客站在大明湖的北岸向湖中望去，能看到坐落在市区南部的千佛山的“倒影”，这个“倒影”是由于光的反射现象形成的 （填“实”或“虚”）像。

为了使这一景观长久保留，就不能在大明湖的南部地区建设高大建筑物，这可以用光的___________来解释。

4、天平的技术参数中有两个重要的量，一个是最大称量；另一个是感量（称量的精确度）.如图所示的超微天平可以精确到10-10kg ，它的感量应是 mg.而如图所示的电子汽车秤的最大称量可达100 （填写单位）5、“嫦娥一号”探月卫星在距月球表面200km 高度经过多次“刹车制动”，最终绕月球做匀速圆周运动．卫星“刹车制动”时，沿运动方向喷射高温气体，高温气体对卫星施加制动力，这说明力的作用是__________的，在绕月球做匀速圆周运动时，卫星的运动状态___________（选填“改变”或“不变”）。

6、如图所示，水平传送带正将“民天”牌面粉从车间运送到粮仓。

重500N 的一袋面粉静止放到传送带上，面粉袋先在传送带上滑动，稍后与传送带一起匀速运动，面粉袋滑动时受到的摩擦力大小是重力的0.5倍，此时面粉袋在滑动时受到的摩擦力方向向 ，面粉的质量是 （g=10N/kg)m/㎏BA图9—1V/m 3超微天电子汽车98765101112cm7、已知凸透镜的焦距f=5厘米。

（1）若要得到与物体在镜头同侧的像，则物距应在 的范围内；（2）当物距ｕ＝12厘米时，能得到 像；（3）当物距ｕ＝20厘米时，能得到 像；（4）(填“倒立”或“正立”，“放大”或“缩小”，“实像”或“虚像”) 三、作图题1、如图为手拉小球做圆周运动的示意图，请在图中画出重4N 的小球所受重力的示意图。

2、画出光线经平面镜反射后的光路图，并标出反射角的度数。

四、计算题1、周末，小明骑着自行车沿着刚建成的江滨路县城段匀速前进，欣赏着路边的景色。

江滨路县城段的长度约为4.8km ，若小明骑车的速度为3m/s ，那么他在20min 时间内能否走完全程？2、征征和妈妈在假期到无锡旅游，买了一只宜兴茶壶，如图所示.她听说宜兴茶壶是用宜兴特有的泥土材料制成的，很想知道这种材料的密度.于是她用天平测出壶盖的质量为30g ，再把壶盖放入装满水的溢水杯中，并测得溢出水的质量是10g. （1）请你帮征征算出这种材料的密度是多少？（2）若测得整个空茶壶的质量为150g ，则该茶壶所用材料的体积为多大？五、实验题1、小明在实验室里测量一块形状不规则、体积较大的矿石的密度。

（1）用调节好的天平测量矿石的质量，当天平平衡时，右盘中砝码和游码的位置如图甲所示，矿石的质量是___ _ g 。

（2）因矿石体积较大，放不进量筒，因此他利用一只烧杯，用如图乙所示方法进行测量，矿石的体积是__ ____cm 3。

ml1208040160200ml1208040160200A.加水到标记（矿石浸没于水中） B.取出矿石（准备补充水）C.将量筒中的水倒入杯中至标记标记标记标记图 乙54321gg001g05g02g5图 甲（3）矿石的密度是__ ___kg/m 3，从图A 到图B 的操作引起的密度测量值比真实值____ ___（选填“偏大”、“偏小”或“不变”）。

（4）实验中测矿石体积的方法，在初中物理中经常用到，在下面的实例中应用了同样的方法的是（ ） A.用合力来代替几个分力的共同作用 B.用光线来表示光的传播路线C.音叉的振动很不容易观察，所以我们利用小泡沫球将其现象放大D.声音在介质中以声波的形式传播，我们可以用水波联想到声波 2、在探究“滑动摩擦力的大小与哪些因素有关”的实验中。

（1）．小明的实验操作出现了错误如图12，其错误是＿＿＿＿＿（2）纠正错误后，小明的三次实验情况分别如图19中的甲、乙、丙所示。

实验时，用弹簧测力计拉木块在水平木板（或毛巾）上做 运动，根据＿＿＿＿＿＿知识可知，这时滑动摩擦力的大小 （选填“大于、等于、小于”）弹簧测力计的示数。

（3）小明在探究“滑动摩擦力的大小与压力的关系”时，利用图19中甲、乙两组数据比较得出：“压力越大，滑动摩擦力就越大”的结论。

你认为他这样对比这两组数据就得出这样的结论对吗？＿＿＿＿＿＿。

你的理由是：＿＿＿＿＿＿＿＿＿＿＿。

（4）从图中甲、丙两组数据比较，你能得出的结论是：＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿。

3、关于伽利略在比萨斜塔上进行的铁球落地实验激起了小华强烈的探究兴趣，小华查阅资料了解到物体只在重力作用下由静止开始下落的运动，叫做自由落体运动。

这种运动只在没有空气的空间才能发生，在有空气的空间，如果空气阻力的作用比较小，可以忽略，物体的下落也可以近似地看作自由落体运动。

物体下落的快慢到底与哪些因素有关呢？小华有如下猜想：猜想一：物体下落的快慢可能与物体下落的高度有关； 猜想二：物体下落的快慢可能与物体的质量有关； 猜想三：物体下落的快慢可能与物体的体积有关。

他准备了质量为7.9g 的实心小铁球和8.9g 的实心小铜球，并采用数字计时器较准确地测量了它们在空中自由下落的时间，如下表：（1）为验证猜想一，应比较实验序号 和 ，结论是 ； （2）由①和②两组数据可得：物体下落的快慢与物体的质量 ；（3）为验证猜想三，同学们一致认为需要添加一种器材，为保证实验顺利进行，应选择的器材是（选填“甲”或“乙”）； 甲：质量为2.7g 的实心小铝球 乙：质量为5.4g 的实心小铝球（4）小君也对这个问题进行了研究，她让两片完全相同的纸（一张平展，另一张团成小纸团）同时从三楼由静止开始下落，她发现二者 （选填“同时”或“不同时”）着地，由此她猜想物体下落的快慢可能还与 有关。

实验序号 质量/g 下落高度/cm 下落时间/ms ① 7.9 100 444 ② 8.9 100 444 ③7.950316 材料 ρ/g ·cm－3铝2.7 铁 7.9 铜8.9。

合集下载

2014最新人版八年级物理上学期期末试题与答案

2014最新人版八年级物理上学期期末试题与答案

.八年级物理上学期期末模拟试题时间： 90 分钟满分：100分姓名评论一. 填空（每空 1 分，共 26 分）1. 在以下数据后边填上适合的单位：（1）一张纸的厚度约为75 ______ ；（2）一辆满载货物的卡车匀速行驶的速度约为38 _______ 。

2.甲同学把耳朵贴在长钢管的一端，乙同学在长钢管的另一端敲击一下，甲同学听到了两次响声，这两次呼响声是声音分别经过_______、 _______传入甲同学耳朵的。

3.站内行驶的火车上的乘客看到树木向东运动，他是以______ 为参照物的；若以地面为参照物，火车正在向 _______运动。

4.日蚀现象是因为光的 _______形成的；站在沉静的池塘旁，可看到岸边大树的倒影和水中游的鱼，前者是光的 _______ 现象，后者是光的 _______现象，所看到的都是 _______（填“实像”或“虚像”）5.如图 1 所示，“ 40”表示 ________，在恪守交通规则的前提下，从看到这两个标记牌的地方抵达“西大桥”，匀速行驶的汽车最快需_______min 。

西大桥408km图 16.一个人站在竖直搁置的平面镜前 4m处，则像距离人 _______m远；假如这人以 1m/s 的速度凑近镜面，则 1.5s 后，人和像的距离为 _______m 。

7、一物体做直线运动，前2s 内经过的行程是40m，后 2s 内的经过行程是20m，这个物体后2s 内的均匀速度是___________， 4s 内的均匀速度是_______________ 。

8.一块金属的体积是3，质量是6750kg ，则它的密度是，这类金属可能是；若将金属块截去2／ 3，节余部分的密度是。

9．空瓶质量为5kg，瓶内装满水后为17kg ，若换上酒精，整个瓶子可装的酒精比装水少kg。

10.一束光芒与界面成 30 角从 A 物质射到 B 物质，反射光芒恰巧与折射光芒垂直，则入射角为 _______，折射角为 _______。

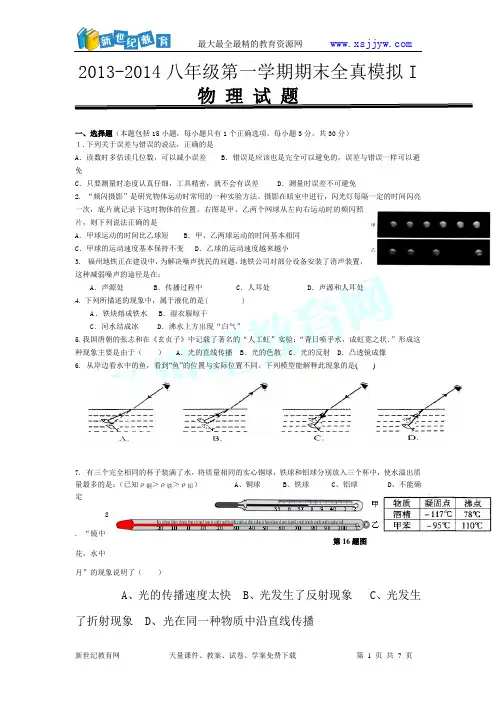

2013-2014年新人教八年级物理上期末模拟试题一(无答案)
