实验二十八屏幕点阵显示控制电路

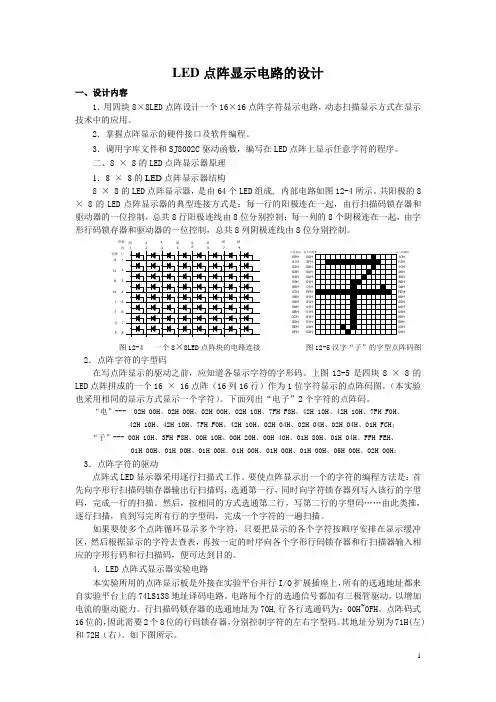

LED 点阵显示电路的设计一、设计内容1．用四块8×8LED 点阵设计一个16×16点阵字符显示电路，动态扫描显示方式在显示技术中的应用。

2．掌握点阵显示的硬件接口及软件编程。

3．调用字库文件和SJ8002C 驱动函数，编写在LED 点阵上显示任意字符的程序。

二、8 × 8的LED 点阵显示器原理1．8 × 8的LED 点阵显示器结构 8 × 8的LED 点阵显示器，是由64个LED 组成, 内部电路如图12-4所示。

共阳极的8 × 8的LED 点阵显示器的典型连接方式是：每一行的阳极连在一起，由行扫描码锁存器和驱动器的一位控制，总共8行阳极连线由8位分别控制；每一列的8个阴极连在一起，由字形行码锁存器和驱动器的一位控制，总共8列阴极连线由8位分别控制。

1334106111516123456789148121725管脚管脚00H 01H 02H 03H 04H 05H 06H 07H 08H 09H 0AH 0BH 0CH 0DH 0EH 0FH00H 3FH 00H 00H 00H 01H 01H FFH 01H 01H 01H 01H 01H 01H 05H 02H 10H F8H 10H 20H 40H 80H 04H FEH 00H 00H 00H 00H 00H 00H 00H 00H图12-4 一个8×8LED 点阵块的电路连接 图12-5汉字“子”的字型点阵码图2．点阵字符的字型码在写点阵显示的驱动之前，应知道各显示字符的字形码。

上图12-5是四块8 × 8的LED 点阵拼成的一个16 × 16点阵（16列16行）作为1位字符显示的点阵码图。

（本实验也采用相同的显示方式显示一个字符）。

下面列出“电子”2个字符的点阵码。

“电”--- 02H 00H 、02H 00H 、02H 00H 、02H 10H 、7FH F8H 、42H 10H 、42H 10H 、7FH F0H 、42H 10H 、42H 10H 、7FH F0H 、42H 10H 、02H 04H 、02H 04H 、02H 04H 、01H FCH ；“子”--- 00H 10H 、3FH F8H 、00H 10H 、00H 20H 、00H 40H 、01H 80H 、01H 04H 、FFH FEH 、01H 00H 、01H 00H 、01H 00H 、01H 00H 、01H 00H 、01H 00H 、05H 00H 、02H 00H ；3．点阵字符的驱动点阵式LED 显示器采用逐行扫描式工作。

char code table[]={0x0f,0xe9,0xaf,0xe9,0xaf,0xa9,0xeb,0x11}; //"
明 " 字编码
void delay(int z) // 延时函数 {
int x,y; for(x=0;x<z;x++)
for(y=0;y<110;y++); }
void main() {
点还是来看 while 循环，首先在 for 循环内完成对 8*8 点阵屏的 8 行依次扫描。
我们来分析第一行的情况即 num=0 的时候，首先 P3=0 ，选中第一行，然后
P2=table[0] ，即 P2 等于 table 数组中第一个数据 0x0f ，则此时就点亮了第一 行相应的点。接着延时，其他行同理。这样我们就完成了一个最简单汉字的显
P2=0x55;
delay(5);
}
}
上面的程序实现了将此 8*8 点阵的奇数行偶数列的点点亮的功能。重点让我们
看 while 循环内，首先是行选 P3=0 ，此时 38 译码器的输入端为 000 ，则输出
端为 01111111 ，即 B0 端为低电平， 此时选中了点阵屏的第一行， 接着列选我
们给 P2 口赋 0x55, 即 01010101 ，此时又选中了偶数列，紧接着延时。然后分
标题： LED 点阵屏学习攻略 共享资料
LED 点阵屏学习攻略 在经历了将近一个学期断断续续的点阵屏学习后，最后终于在
AVR 平台下
完成了 128*32 点阵屏的无闪烁显示。现把整个学习过程总结如下：
无论是 51 单片机还是 AVR 单片机，点阵讲起。
说明：以下所有试验如无特殊说明均在 Keil uVision3 + Proteus 6.9 SP5 下仿

点阵显示原理范文点阵显示是一种将图像或文字以点阵的形式显示在屏幕上的技术。

它是由许多由像素组成的小点（即点阵）构成的。

每个像素可以显示不同的颜色或者是黑白。

在点阵显示中，像素是最小的单位。

每个像素由一个发光二极管(LED)或者是有机发光二极管(OLED)组成。

每个像素可以独立地发光，从而显示出图像或者文字。

通过控制每个像素的亮度和颜色来形成所需的图案。

首先，在像素信息的输入阶段，用户可以通过键盘、鼠标或者是其他输入设备将图像或者文字输入到控制电路中。

控制电路将这些输入信息转换为二进制码，并将其发送到适当的像素。

其次，在像素信息的存储阶段，控制电路会将接收到的二进制码存储到缓存器中。

缓存器是一个存储器单元，它用于存储每个像素的信息。

每个像素都有一个相应的存储单元。

最后，在像素信息的显示阶段，控制电路逐个读取缓存器中的信息，并将其传输到相应的像素。

根据信息的不同，像素会发出相应的光亮度和颜色。

由于像素数量众多，并且根据不同的控制电路和像素类型，它们被排列在屏幕上，以形成一个完整的图像或文字。

点阵显示的分辨率和色彩深度是两个重要的指标。

分辨率表示屏幕上像素的密度，即横向和纵向的像素数量。

较高的分辨率可以产生更清晰和细腻的图像。

色彩深度表示每个像素可以显示的颜色数量。

较高的色彩深度可以产生更丰富和真实的颜色。

点阵显示技术有许多应用领域，最常见的是计算机显示器、电视、手机和电子标牌等。

现代的点阵显示器使用了更先进的技术，如LCD、LED和OLED等。

这些技术可以提供更高的分辨率、更广的色域和更低的能耗。

总结来说，点阵显示通过控制每个像素的亮度和颜色来显示图像或文字。

其原理包括像素信息的输入、存储和显示三个步骤。

点阵显示器具有分辨率和色彩深度两个关键指标，它已经成为现代电子产品中最常见的显示技术之一。

基于单⽚机控制的LED点阵屏含设计报告电路原理图C语⾔程序课程设计LED显⽰屏的制作实验报告题⽬: 基于单⽚机的LED点阵屏设计院系名称：⼯业中⼼专业班级：D⾃集成学⽣姓名：宋云学号：指导⽼师：杨⽼师实验时间：6⽉10号——7⽉13号实验地点：实验楼⼀．实验任务本设计主要实现LED 点阵屏对⽂字或图形的显⽰，附加功能有LED 显⽰屏对时间及温度的实时显⽰，lcd 显⽰屏，以便硬件搭建时利于测试和调整。

编程时需要通盘考虑，本设计中⽤到的时钟芯⽚（DS1302），温度传感器（DS18B20）及LCD1602显⽰屏都需要驱动才能正常⼯作，由于这些驱动的头⽂件可以通⽤，就没有必要重新编写，这样⼀来就可以把主要精⼒放在主函数的编写上，编写主函数有两⼤⽅⾯，⼀是如何实现对LED 显⽰屏及外围器件的控制，⼆是如何把时钟芯⽚（DS1302），温度传感器（DS18B20）及LED 显⽰屏有机的结合起来。

⼆．实验⽅案利⽤单⽚机STC89S 52单⽚机作为本系统的中控模块。

单⽚机可把由ADC0832、DS 18B 20、DS 1302读来的数据利⽤软件来进⾏处理，从⽽把数据传输到显⽰模块，实现光照强度、温度、⽇历的显⽰。

点阵LED 电⼦显⽰屏显⽰器为主要的显⽰模块，把单⽚机传来的数据显⽰出来,并且可以实现滚动显⽰。

在显⽰电路中，主要靠按键来实现各种显⽰要求的选择与切换。

STC89S52led 显⽰屏光报警DS18B20 DS1302光照强度AD 转换器三．实验步骤1.显⽰部分LED显⽰屏具有其他显⽰屏所⽆法⽐拟的技术优越性，LED显⽰屏是集光电⼦技术微电⼦技术计算机技术视频技术为⼀体的⾼科技产品。

它的发光部分由LED （即发光⼆极管是英⽂Light Emitting Diode的缩写）拼装组成的，其特点是耗电量少亮度⾼、⼯作电压低、功耗⼩、微型化、易与集成电路匹配、驱动简单、寿命长、耐冲击、性能稳定。

显⽰屏⾯积可以根据需要由单元模块任意拼装，以其变化丰富的⾊彩，图案实时动态的显⽰模式，完美的多媒体效果，强⼤的视觉冲击⼒将信息、⽂字、图⽚、动画、视频等多种⽅式显⽰出来,成为信息传播的划时代产品,在铁路民航、体育场馆、会议厅、⾼速公路、⼴场、⼤型商场、证券市场以及多种监控调度中得到了⼴泛的应⽤[2]。
