WINCC V6.2 、CPU314 、MPI通讯

Step7及Wincc新手入门教程-----画面闪烁的实现

本文于基于以下软件: Win7 32位操作系统

Step7 V5.5

S7- Plcsim V5.4

Wincc V7.2

所有破解版软件均在我的百度云盘，可以私信给我，关于上述软件的安装这里不再赘述。

言归正传，下面是具体实现过程。

1. Step7 新建一个项目：

打开Step7，新建一个S7-300站，简单做一个硬件配置，此处以CPU315-2 PN/DP

为例，此CPU可以通过MPI,DP或者以太网用S7-PLCSIM模拟，如下：

在OB1中简单添加一段程序：

M0.0通时，把MD100赋值给

MD200，不通是赋给MD204 下载到PLCSIM就可以仿真了，在下图的Modify可以任意赋值：

2. 建立和Wincc的通讯

新建一个Wincc的工程，打开变量管理：

选择“添加新的驱动程序”->S7 Protocol Suite，然后新建一个TCP/IP 连接

当然，建立MPI或者Profibus都是可以的，此处我是通过TCP建立STEP7和PLCSIM通

讯的，因此Wincc也通过以太网通讯。

在TCP/IP属性选择PLCSIM(TCP/IP)并且 在NewConnection_1的属性根据实际填写参数，

IP就是CPU的IP，机架号0，插槽2，如下：

设置完成后，在右边添加变量，一个BOOL量，2个浮点数，名字可以和Step7中定义

的不同，但地址就是在Step7中建立的变量地址：

新建一个画面，并设置为启动画面

编辑画面，此处新建了一个输入输出域，在它的输入输出属性的输出一栏编写代码，

并设置触发器：

同理，对闪烁进行设置：

点击设置触发器

当M0.0触发时，

显示MD200，否

则显示MD204

当MD200或者MD204大于100

时闪烁 最后，通过仿真测试效果：

下图是M0.0不同的情况，MD200为40，MD204为50，那么此时画面应该显示50并

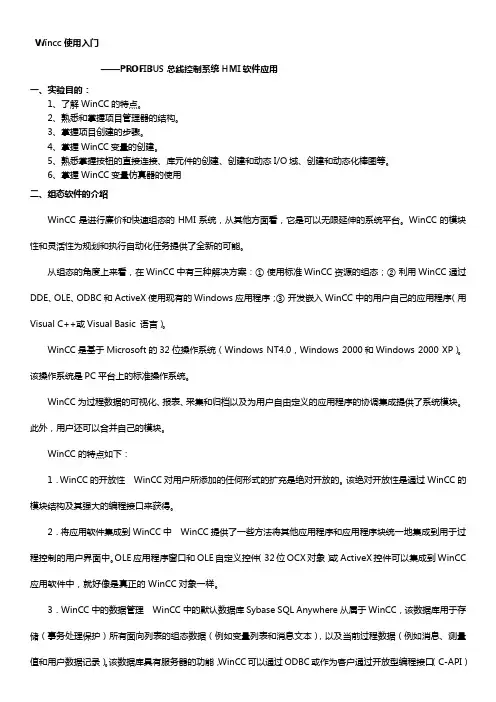

Wincc使用入门

——PROFIBUS总线控制系统HMI软件应用

一、实验目的：

1、了解WinCC的特点。

2、熟悉和掌握项目管理器的结构。

3、掌握项目创建的步骤。

4、掌握WinCC变量的创建。

5、熟悉掌握按钮的直接连接、库元件的创建、创建和动态I/O域、创建和动态化棒图等。

6、掌握WinCC变量仿真器的使用

二、组态软件的介绍

WinCC是进行廉价和快速组态的HMI系统，从其他方面看，它是可以无限延伸的系统平台。WinCC的模块性和灵活性为规划和执行自动化任务提供了全新的可能。

从组态的角度上来看，在WinCC中有三种解决方案：① 使用标准WinCC资源的组态；② 利用WinCC通过DDE、OLE、ODBC和ActiveX使用现有的Windows应用程序；③ 开发嵌入WinCC中的用户自己的应用程序（用Visual C++或Visual Basic 语言）。

WinCC是基于Microsoft的32位操作系统（Windows NT4.0，Windows 2000和Windows 2000 XP）。该操作系统是PC平台上的标准操作系统。

WinCC为过程数据的可视化、报表、采集和归档以及为用户自由定义的应用程序的协调集成提供了系统模块。此外，用户还可以合并自己的模块。

WinCC的特点如下：

1．WinCC的开放性 WinCC对用户所添加的任何形式的扩充是绝对开放的。该绝对开放性是通过WinCC的模块结构及其强大的编程接口来获得。

2．将应用软件集成到WinCC中 WinCC提供了一些方法将其他应用程序和应用程序块统一地集成到用于过程控制的用户界面中。OLE应用程序窗口和OLE自定义控件（32位OCX对象）或ActiveX控件可以集成到WinCC应用软件中，就好像是真正的WinCC对象一样。

3．WinCC中的数据管理 WinCC中的默认数据库Sybase SQL Anywhere从属于WinCC，该数据库用于存储（事务处理保护）所有面向列表的组态数据（例如变量列表和消息文本），以及当前过程数据（例如消息、测量值和用户数据记录）。该数据库具有服务器的功能，WinCC可以通过ODBC或作为客户通过开放型编程接口（C-API）来访问数据库，也可以将同样的权限授予其他程序。因此，不管应用程序是在同一台计算机上运行，还是在联网的工作站上运行，Windows中的应用程序均可访问WinCC数据库的数据资源，在数据库查询语言SQL和相关连接的工具（例如ODBC驱动程序）的帮助下，其他客户端程序（例如UNIX数据库，Oracle、Informix、Ingres等）也可以访问WinCC数据库的数据资源。

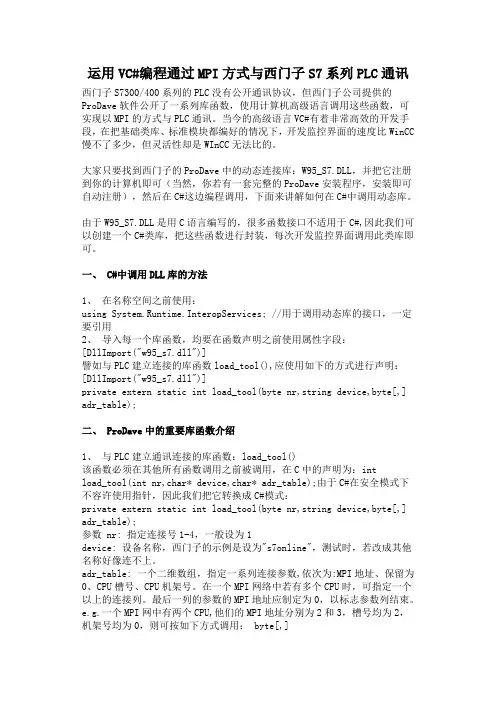

运用VC#编程通过MPI方式与西门子S7系列PLC通讯

西门子S7300/400系列的PLC没有公开通讯协议，但西门子公司提供的ProDave软件公开了一系列库函数，使用计算机高级语言调用这些函数，可实现以MPI的方式与PLC通讯。当今的高级语言VC#有着非常高效的开发手段，在把基础类库、标准模块都编好的情况下，开发监控界面的速度比WinCC慢不了多少，但灵活性却是WInCC无法比的。

大家只要找到西门子的ProDave中的动态连接库：W95_S7.DLL，并把它注册到你的计算机即可（当然，你若有一套完整的ProDave安装程序，安装即可自动注册），然后在C#这边编程调用，下面来讲解如何在C#中调用动态库。

由于W95_S7.DLL是用C语言编写的，很多函数接口不适用于C#,因此我们可以创建一个C#类库，把这些函数进行封装，每次开发监控界面调用此类库即可。

一、 C#中调用DLL库的方法

1、 在名称空间之前使用：

using System.Runtime.InteropServices; //用于调用动态库的接口，一定要引用

2、 导入每一个库函数，均要在函数声明之前使用属性字段：

[DllImport("w95_s7.dll")]

譬如与PLC建立连接的库函数load_tool(),应使用如下的方式进行声明：

[DllImport("w95_s7.dll")]

private extern static int load_tool(byte nr,string device,byte[,]

adr_table);

二、 ProDave中的重要库函数介绍

1、 与PLC建立通讯连接的库函数：load_tool()

该函数必须在其他所有函数调用之前被调用，在C中的声明为：int

load_tool(int nr,char* device,char* adr_table);由于C#在安全模式下不容许使用指针，因此我们把它转换成C#模式：

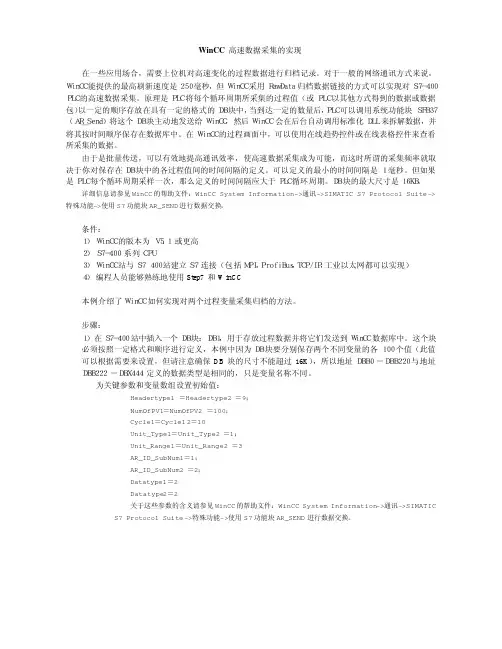

WinCC 高速数据采集的实现

在一些应用场合，需要上位机对高速变化的过程数据进行归档记录。对于一般的网络通讯方式来说，

ＷｉｎＣＣ能提供的最高刷新速度是２５０毫秒，但ＷｉｎＣＣ采用ＲａｗＤａｔａ归档数据链接的方式可以实现对Ｓ７－４００　

ＰＬＣ的高速数据采集。原理是ＰＬＣ将每个循环周期所采集的过程值（或ＰＬＣ以其他方式得到的数据或数据包）以一定的顺序存放在具有一定的格式的ＤＢ块中，当到达一定的数量后，ＰＬＣ可以调用系统功能块　ＳＦＢ３７　（ＡＲ＿Ｓｅｎｄ）将这个ＤＢ块主动地发送给ＷｉｎＣＣ，　然后ＷｉｎＣＣ　会在后台自动调用标准化ＤＬＬ来拆解数据，并

将其按时间顺序保存在数据库中。在ＷｉｎＣＣ的过程画面中，可以使用在线趋势控件或在线表格控件来查看所采集的数据。　

由于是批量传送，可以有效地提高通讯效率，使高速数据采集成为可能，而这时所谓的采集频率就取

决于你对保存在ＤＢ块中的各过程值间的时间间隔的定义。可以定义的最小的时间间隔是１毫秒。但如果是ＰＬＣ每个循环周期采样一次，那么定义的时间间隔应大于ＰＬＣ循环周期。ＤＢ块的最大尺寸是１６ＫＢ。　

详细信息请参见WinCC的帮助文件：WinCC System Information->通讯->SIMATIC S7 Protocol Suite->

特殊功能->使用S7功能块AR_SEND进行数据交换。 条件：　１） ＷｉｎＣＣ的版本为　Ｖ５．１　或更高　

２） Ｓ７－４００　系列ＣＰＵ　３） ＷｉｎＣＣ站与Ｓ７　４００站建立Ｓ７　连接（包括ＭＰＩ，ＰｒｏｆｉＢｕｓ，ＴＣＰ／ＩＰ，工业以太网都可以实现）

４） 编程人员能够熟练地使用Step7 和WinCC　

　本例介绍了ＷｉｎＣＣ如何实现对两个过程变量采集归档的方法。

步骤：　

１）在Ｓ７－４００站中插入一个ＤＢ块：ＤＢ１，用于存放过程数据并将它们发送到ＷｉｎＣＣ数据库中。这个块必须按照一定格式和顺序进行定义，本例中因为ＤＢ块要分别保存两个不同变量的各１００个值（此值可以根据需要来设置，但请注意确保DB块的尺寸不能超过16K），所以地址ＤＢＢ０　－　ＤＢＢ２２０与地址
