外墙外保温结构开裂问题的分析与处理

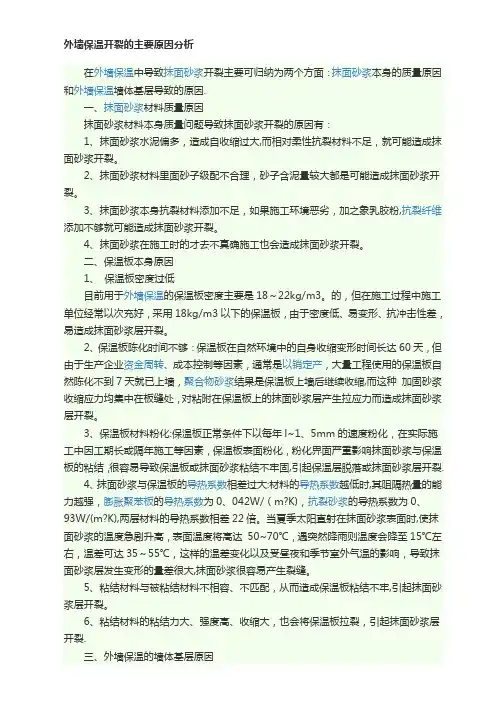

外墙保温开裂的主要原因分析

在外墙保温中导致抹面砂浆开裂主要可归纳为两个方面：抹面砂浆本身的质量原因和外墙保温墙体基层导致的原因.

一、抹面砂浆材料质量原因

抹面砂浆材料本身质量问题导致抹面砂浆开裂的原因有：

1、抹面砂浆水泥偏多，造成自收缩过大,而相对柔性抗裂材料不足，就可能造成抹面砂浆开裂。

2、抹面砂浆材料里面砂子级配不合理，砂子含泥量较大都是可能造成抹面砂浆开裂。

3、抹面砂浆本身抗裂材料添加不足，如果施工环境恶劣，加之象乳胶粉,抗裂纤维添加不够就可能造成抹面砂浆开裂。

4、抹面砂浆在施工时的才去不真确施工也会造成抹面砂浆开裂。

二、保温板本身原因

1、 保温板密度过低

目前用于外墙保温的保温板密度主要是18～22kg/m3。的，但在施工过程中施工单位经常以次充好，采用18kg/m3以下的保温板，由于密度低、易变形、抗冲击性差，易造成抹面砂浆层开裂。

2、保温板陈化时间不够：保温板在自然环境中的自身收缩变形时间长达60天，但由于生产企业资金周转、成本控制等因素，通常是以销定产，大量工程使用的保温板自然陈化不到7天就已上墙，聚合物砂浆结果是保温板上墙后继续收缩,而这种 加固砂浆收缩应力均集中在板缝处，对粘附在保温板上的抹面砂浆层产生拉应力而造成抹面砂浆层开裂。

3、保温板材料粉化:保温板正常条件下以每年l~1、5mm的速度粉化，在实际施工中因工期长或隔年施工等因素，保温板表面粉化，粉化界面严重影响抹面砂浆与保温板的粘结，很容易导致保温板或抹面砂浆粘结不牢固,引起保温层脱落或抹面砂浆层开裂.

4、抹面砂浆与保温板的导热系数相差过大:材料的导热系数越低时,其阻隔热量的能力越强，膨胀聚苯板的导热系数为0、042W/（m?K)，抗裂砂浆的导热系数为0、93W/(m?K),两层材料的导热系数相差22倍。当夏季太阳直射在抹面砂浆表面时,使抹面砂浆的温度急剧升高，表面温度将高达 50~70℃，遇突然降雨则温度会降至15℃左右，温差可达35～55℃，这样的温差变化以及受昼夜和季节室外气温的影响，导致抹面砂浆层发生变形的量差很大,抹面砂浆很容易产生裂缝。

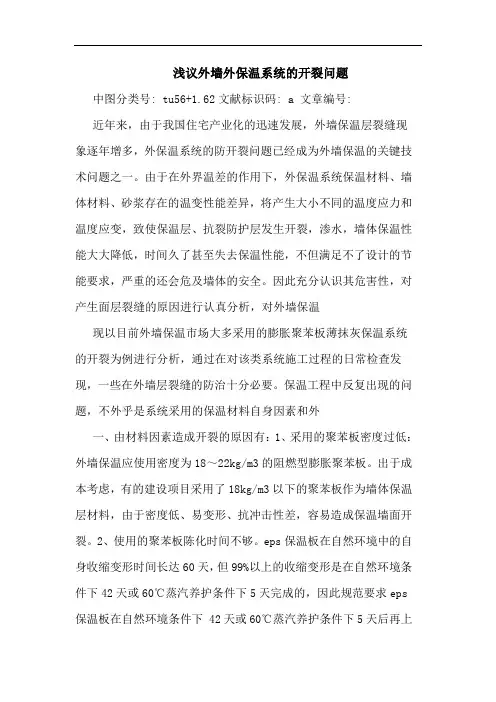

浅议外墙外保温系统的开裂问题

中图分类号: tu56+1.62文献标识码: a 文章编号:

近年来，由于我国住宅产业化的迅速发展，外墙保温层裂缝现象逐年增多，外保温系统的防开裂问题已经成为外墙保温的关键技术问题之一。由于在外界温差的作用下，外保温系统保温材料、墙体材料、砂浆存在的温变性能差异，将产生大小不同的温度应力和温度应变，致使保温层、抗裂防护层发生开裂，渗水，墙体保温性能大大降低，时间久了甚至失去保温性能，不但满足不了设计的节能要求，严重的还会危及墙体的安全。因此充分认识其危害性，对产生面层裂缝的原因进行认真分析，对外墙保温

现以目前外墙保温市场大多采用的膨胀聚苯板薄抹灰保温系统的开裂为例进行分析，通过在对该类系统施工过程的日常检查发现，一些在外墙层裂缝的防治十分必要。保温工程中反复出现的问题，不外乎是系统采用的保温材料自身因素和外

一、由材料因素造成开裂的原因有：1、采用的聚苯板密度过低：外墙保温应使用密度为18～22kg/m3的阻燃型膨胀聚苯板。出于成本考虑，有的建设项目采用了18kg/m3以下的聚苯板作为墙体保温层材料，由于密度低、易变形、抗冲击性差，容易造成保温墙面开裂。2、使用的聚苯板陈化时间不够。eps保温板在自然环境中的自身收缩变形时间长达60天，但99%以上的收缩变形是在自然环境条件下42天或60℃蒸汽养护条件下5天完成的，因此规范要求eps保温板在自然环境条件下 42天或60℃蒸汽养护条件下5天后再上

墙。但在实际施工过程中，有的eps板厂家因项目订单多，生产不及，往往不够陈化时间就匆匆出厂贴到外墙上。3、材料粉化：个别项目由于工期长或隔年施工等原因，造成聚苯板表面粉化的现象（根本原因是在紫外线照射下表面聚苯乙烯分子链断裂产生降解）。特别是隔年施工，即有的项目赶工期，在冬季前温度偏低时进入保温施工阶段，因各种原因未按原计划进度完工，进入冬季后保温板只能裸露在外等待来年春季继续施工。

科技信息　０建筑与工程Ｏ　ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹＩＮＦＯＲＭＡＴＩＯＮ　２００８年第２２期　外墙外保温板薄抹灰层裂缝原因分析及防治　邵迎五　（宁夏灵州工程监理咨询公司　宁夏　银川　７５００２１）　【摘要】外保温体系的抹灰层与饰面层受到各种外界因素的影响容易产生开裂现象，特别是抹灰层上的裂缝。本文探讨了膨胀聚苯板外　保温抹灰层裂缝问题，分析了裂缝成因和防治措施，指出了对其研尧的理论价值和实践意义。　【关键词】外保温；薄抹灰层；裂缝；防治　１．前言　外墙外保温（以下简称外保温）是在外墙外侧安装保温层，这是一　种先进的外墙节能技术，具有很多优点，且使用范围广泛，可以在实心　粘土砖、灰砂砖、粉煤灰砖等砌体墙上使用．也可以在钢筋混凝土墙上　使用ｆ】】。外保温在国外有三十多年的发展历史，在国内的使用也有十几　年的历史，并逐步形成较为成熟的外保温体系。　外保温体系位于建筑外墙外侧，结构上是与外墙相分离的，保温　层与基层墙体的联接以及抹灰层与保温层的联接是否牢固是影响外　保温体系使用安全的重要因素　。另外，外保温体系的抹灰层与饰面层　受到各种外界因素的影响容易产生开裂现象，特别是抹灰层上的裂　缝，一方面引起涂料饰面层开裂，影响建筑表面观感质量：另一方面裂　缝也破坏了抹灰层的保护功能，加速了保温层的损坏　目前实际工程中，许多工程在几个月后出现裂缝，一年后裂缝宽　度超过Ｉｍｍ，并成为质量通病，如何控制这种裂缝是值得探讨的课　胚。聚合物抗裂砂浆薄抹灰是外保温体系抹灰层的常用作法．一般直　接涂覆于保温层上，内部包裹耐碱玻纤网格布或合成纤维等加强材　料。本文主要讨论膨胀聚苯板外保温薄抹灰层裂缝问题『引。　２．外墙外保温聚苯板薄抹灰裂缝原因分析　外墙外保温体系面层裂缝的产生受许多因素的影晌。具体分析如　下：　ａ．根据聚苯板薄抹灰外保温体系构造特点．外保温体系通常采用　纯点粘结或框点粘结方式。采用纯点粘结时．存在整体贯通的空腔。即　便是框点粘结，由于必须留有排气孔，每块板的空腔通过排气孔及板　缝仍是贯通的。当建筑物的垂直度偏差通过粘结点粘结砂浆厚度来调　整时，尤其是墙体偏差较大时，空腔的大小是不确定的。由于该体系存　在整体贯通的空腔．正负风压对墙面进行挤压或拉拔，而这些力的释　放点均在板缝处，易造成板缝开裂［４１。　ｂ．从抗裂防护层受热拉应力的因素上看．聚苯板和抗裂砂浆的导　热系数相差２２倍。聚苯板保温层热阻很大．从而使防护层的热量不易　通过传导扩散，因此当太阳直射时热量集中到抗裂砂浆层，其表面温　度高达５００～７００℃，部分地区甚至更高，遇到突然降温则温度会降到　１５℃左右。温差很大。这种温变会使板缝产生裂缝，当聚苯板温度超过　７０℃时，会产生不可逆热收缩变形，造成较为严重的开裂变形。　ｃ．用于外墙保温的膨胀聚苯板主要是密度在ｌ８．０～２２．ＯＫ＃ｍ　，尺　寸稳定性≤０．３０％的阻燃型膨胀聚苯板。由于材料因素也易造成开裂，　如：膨胀聚苯板密度过低、陈化时问不够、材料粉化、热熔缩等。除此以　外，板厚度或大小尺寸误差较大，相邻板间存在高差与间隙，在面层抹　灰时，此处面层厚度有较大的变化，在硬化收缩时，内应力将不均匀，　从而可能在应力较大的部位产生裂纹。　ｄ．保温板一般用粘结材料固定到墙面上形成保温层。若粘结材料　不能将保温板平整、牢固的固定时，也会导致防护层开裂。由抹面砂浆　和增强网构成的防护层对整个体系的抗裂性能起着关键的作用，抹面　砂浆的柔韧极限拉伸变形应大于最不利情况下的自身变形和基层变　形之和．从而保证防护层抗裂要求。　ｅ．防护层材料引起保温墙面开裂的原因有：直接采用水泥砂浆作　防护层，砂浆强度高、收缩大、柔韧变形性不够，引起砂浆层开裂；配制　的抗裂砂浆虽然也用聚合物进行了改性，但柔韧性不够也易开裂；抗　裂砂浆层过厚，砂浆层收缩大而开裂；使用了不合格的玻纤网格布，由　于断裂强力低．耐碱强力保留率低，断裂应变大等原因造成其不能长　期有效的分散应力的作用，引起防护层开裂。　￡基层处理及保温板在基层上的粘贴、固定施工不当，也易造成保　温体系质量问题。如：基层表面的平整度偏差大，达不到外保温工程对　对基层的允许偏差项目的质量要求；基层表面含有妨碍粘贴的物质，　没有进行界面清理；粘结面积过小，不符合规范要求；所用的粘结剂达　不到外保温技术对产品的质量、性能要求。或采用机械固定时锚固件　的埋设深度和锚固数量不符合设计规范要求：基层墙面过于干燥．在　粘贴保温板时没有对基层进行掸水处理或雨后墙面含水率高还未等　到墙面干燥及进行板的粘贴，造成粘贴失败；网格布铺设位置、搭接长　度不符合规范要求，没有起到抗裂作用，使防护砂浆开裂等。　３．外墙外保温层裂缝防治　对外保温层裂缝的防治主要从保温材料、设计方案和施工措施上　做工作，具体如下：　ａ．保温材料　聚苯板进场要对“三证”进行验收．特别是生产日　期，要保证聚苯板有足够的养护期，以确保聚苯板内的应力释放。进场　后存放在房间内，防止日晒雨淋。聚苯板常用规格１２００ｍｍ＊６００ｍｍ。密　度要求为士２０ｋｇ／ｍ　，导热系数为０．０３４～０．０４２Ｗ／ｆＩｎ．ｋ）。　ｂ．设计方案　目前对常发生裂缝的工程．通常选用耐碱玻纤网　布，其标准为布重≥８０ｇ／ｍ　；断裂强度为２５ｍｍ＊１００ｍｍ布条．径向≥　３００Ｎ，纬向≥１５０Ｎ。实践证明这还不能够满足工程对抗拉强度的要　求。按《玻璃纤维制品试验方法》（Ｊｃ　１９６—８０）选用玻纤网布的指标应　满足以下标准：单位面积质量不小于１３０　ｇ／ｍ　时；３．５ｍｍ＊４．０标准玻纤　网格抗拉强度．径向不小于６６７Ｎ／２．５ｃｍ，纬向不小６６７Ｎ／２．５ｃｍ，而加　强玻纤网格抗拉强的抗拉强度要求更高。聚合物砂浆强度会控制墙面　裂缝的产生．设计中通常采用掺加弹性乳液的方法使其具有可变形的　特点，以此来防治裂缝，玻纤网布在水泥砂浆中起软钢筋的作用，网布　能沓正确发挥作用，其配筋位置十分关键．目前常发生裂缝的保温板，　其网布铺贴位置是靠在保温层上面，而在网布外面有１～３ｃｍ厚的水　泥聚合物砂浆层。这种做法在水泥砂浆强度增长后会导致面层开裂，　合理的作法是在保温层上先用弹性水泥砂浆抹３ｍｍ～５ｍｍ厚，然后将　网格布用铁抹子及时压在砂浆中。　ｃ．施工措施：基层找平：在外墙聚苯板保温体系施工之前，针对主　体砖混外墙进行逐层实测检查，对偏差较大部位ｒ平整度＞１０ｍｍ）先进　行找补．间隔２～３天后。进行大面积找平层施工．厚度控制在１０ｍｍ左　右，采用ｌ：２水泥砂浆，其中砂浆中砂子含泥量＜５％，养护５～６天。找　平层表面要求平整密实，无浮浆、空鼓和裂缝，强度符合要求，墙体干　燥，这是保证保温板不因基层不稳定而产生裂缝的基础。　聚苯板粘贴：施工前应先在阴阳大角处粘贴标准板并拉竖直控制　线。聚苯板裁割尺寸的标准与否是板与板接缝大小的关键所在，除对　进场材料尺寸验收外，其现场裁割是很关键的环节，必须下料尺寸准　确，采用专用工具即直角拐尺，直径ｌｍｍ的钢丝锯弓，要求割口平整，　无缺楞掉角和毛口。在粘贴前先干铺试样。　聚苯板与墙面粘结不小于每块板面积的３０％粘结面，粘接剂涂抹　要厚度均匀，不允许有流坠现象。板与板接缝压紧，严禁板缝中嵌入粘　接剂。板面整平采用２００ｍｍ＊３０Ｏｍｍ的薄木板压平，严禁用手击打聚　苯板面．用２ｍ靠尺随时检查粘贴平整度，平整度控制在ｌｍｍ／ｍ。　板与基层粘贴时．洞口四角严禁拼接，必须用整板套割。对于板与　板接缝过大的要用同等材质塞缝，要饱满，过小接缝采取聚氨脂发泡　胶，以防止冷桥水迹和裂缝。　４．结语　抹灰层裂缝是一种常见的外保温工程质量通病，它不仅影响建筑　物的美观和使用功能要求。还会破坏墙体的整体性，影响结构安全，甚　至会降低结构的耐久性。因此，探讨裂缝成因，寻求控制墙体裂缝的　方法．提出相关预防和控制措施，具有十分重要的理论价值和实践　意义。●　（下转第１４６页）　婚．

地下室砼外墙开裂的原因及预防措施

一、原因分析：

1、地下室墙体薄弱：地下室墙体厚度不够或设计不合理，承受不住地下水的压力，导致墙体开裂。

2、材料影响：使用的混凝土质量不达标，如水泥标号低、砂石质量差等，导致混凝土的抗渗性能和抗裂性能不足。

3、施工不当：施工时没有按照设计要求进行，例如施工缝处理不当、振捣不密实等，导致墙体出现裂缝。

4、环境因素：地下室周围的环境变化，如地下水位上升、地面沉降等，也会导致墙体开裂。

二、预防措施：

1、优化设计：在设计地下室墙体时，应考虑地下水的压力和地质条件等因素，合理设计墙体的厚度和强度。

2、提高材料质量：选择优质的水泥、砂石等材料，保证混凝土的质量和抗渗性能。 3、规范施工：严格按照设计要求和施工规范进行施工，确保施工缝处理得当、振捣密实。

4、加强养护：在混凝土浇筑完成后，及时进行养护，防止墙体出现裂缝。

5、控制环境因素：在施工前应了解地下水位和地质情况，采取相应的措施控制地下水位上升和地面沉降等环境因素。

地下室砼外墙开裂的原因有很多，但只要在设计、材料、施工等方面采取相应的预防措施，就可以有效地减少墙体开裂的可能性。在施工过程中应加强监测和养护，及时发现和处理问题，确保地下室的安全使用。

地下室外墙裂缝原因分析及处理措施

一、引言

随着地下空间的广泛利用，地下室外墙的裂缝问题成为了建筑工程中一个重要的问题。裂缝不仅影响建筑物的美观，更严重的是，它们可能导致漏水、结构安全等问题。因此，对地下室外墙裂缝的原因进行分析，并采取适当的处理措施是十分重要的。

二、地下室外墙裂缝的原因分析 1、温度变化：由于地下室外墙长期处于阴暗潮湿的环境中，其内部温度和外部温度差异较大，导致墙体的热胀冷缩效应。当温度变化过大时，墙体材料可能产生裂缝。

2、土壤压力：在地下，土壤压力是一个不可忽视的因素。土壤压力可能会使地下室外墙产生裂缝。特别是在雨水丰富或地下水位较高的地区，土壤压力可能增加裂缝的风险。
