数字化地质填图操作(野外部分) 资料内容仅供您学习参考，如有不当之处，请联系改正或者删除
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除2 数字区域地质调查主要工作流程为：资料收集、背景数据准备→野外总图库创建→野外手图创建→野外数据采集→桌面PRB数据整理（包括野外手图数据整理、野外采集数据导入野外总图库）→实际材料图制作→编稿原图（地质图）制作→地质图空间数据库建库→资料汇交。
1 资料收集、背景数据准备
1.1 资料收集
收集前人资料的目的是全面了解掌握前人对调查区基础地质、矿产地质、环境地质、灾害地质、水文地质、工程地质等方面的调查和研究现状，总结前人的工作成果，找出存在的问题，确定进一步野外工作的主攻方向。
收集的主要内容包括：调查区已有的区域地质调查报告、地质图及说明书，以便了解工作区区域地质总体特征；调查区所有的综合或专项调查的科研报告、专著、研究论文等，特别是最新的、总结性的资料，以便迅速了解前人的工作全貌；调查区内已有的各种实物资料，如岩石标本、矿物标本、化石标本、钻孔岩心、各类岩石薄片等，以便迅速建立调查区有关地质实体的感性认识；不同时代形成的地质资料，以便进行综合分析，从而对前人的填图单位进行合理的归并和重新厘定；调查区人文、地理、气候、交通等方面资料，详细了解调查区野外工作条件，为野外工作开展提供必要的有关地形、道路、物质供应、居住等背景资料。
1.2 背景数据准备
数字填图工作需要数字化的地形图资料，因此要根据工作的需要收集合适比例尺的数字地形图数据或纸介质地形图作为数字填图中背景图层所需要的数字化地理底图。如果收集到的是纸介质的地形图，需要将地形图数据扫描成数字图像，资料内容仅供您学习参考，如有不当之处，请联系改正或者删除
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除3 然后在MapGIS软件中进行矢量化，形成可以使用的数字化地形数据。如果收集到数字化的地形图数据，将数据转换为数字填图所需要的MapGIS数据格式。
《数字地质填图系统》
RGMAP用户操作指南
(RGMAP for PDA)
中国地质调查局发展研究中心
i
目 录
1 程序和数据传输到掌上机 ..................................................... 1
2 打开程序................................................................... 3
3 打开地图................................................................... 5
4 工具栏按钮介绍 ............................................................. 6
5 GPS操作 ................................................................... 8
5.1 启动GPS ............................................................. 8
5.2 GPS信息浏览及定位 ................................................... 9
5.3 关闭GPS ............................................................ 10
5.4 GPS系统误差校正值输入 .............................................. 10
6 打开影像文件 .............................................................. 13
7 图层代号说明 .............................................................. 16
地质填图的方法与步骤
地质填图是一项地质工程学中重要的技术，它是为了掌握矿床地质学、岩石地质学、构造地质学、地球物理学等综合信息而进行的。其方法和步骤通常如下：
方法：
1.考察：详细收集地质、地形、气候、植被、水文地质等各种资料，对地表岩石、土、泥、砂、矿物物理、化学性质进行调查和研究。
2.分析：分析选定的工作区域的地质体系，并建立相关的地质模型。
3.采样：实地进行地质采样，并进行详细的分析实验，以了解材料的物理和化学信息，从而作为地质图的基础。
4.绘图：结合采样成果和实地勘测结果，通过专业的地质绘图软件等手段，利用符号和色彩将地质情况表现出来，具有较高准确度。
步骤：
1.研究研究区的历史地质情况，包括地质构造、岩性、结构特征和矿化类型等。
2.根据研究区的特点，选择划定地质填图区域的范围。
3.进入现场，进行地质现场调查，对所选区域的地表岩石、土、泥、砂、矿物物理、化学性质进行采样分析。
4.通过对采样资料和现场勘测等实践资料的综合分析，建立起地质模型。
5.利用专业的地质绘图软件等手段，根据实地勘测和采样资料，将地质模型沿着地图进行绘制。
6.进行地质填图的审核和调整，以确保绘制地质填图的准确率和一致性。

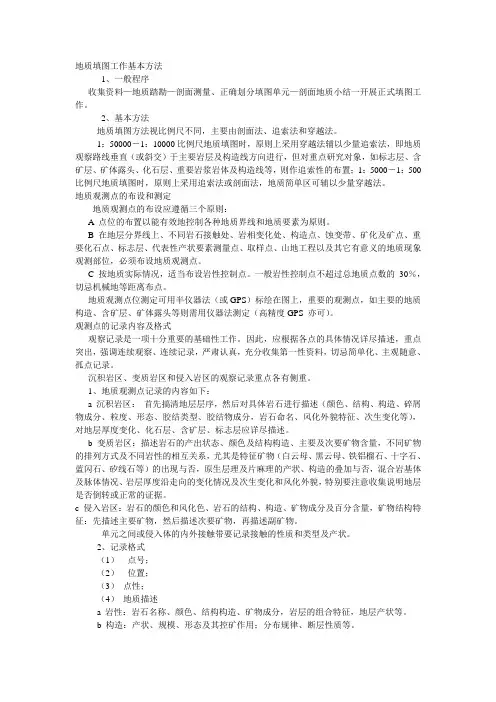

地质填图工作基本方法
1、一般程序
收集资料—地质踏勘—剖面测量、正确划分填图单元—剖面地质小结一开展正式填图工作。
2、基本方法
地质填图方法视比例尺不同，主要由剖面法、追索法和穿越法。
1：50000－1：10000比例尺地质填图时，原则上采用穿越法辅以少量追索法，即地质观察路线垂直（或斜交）于主要岩层及构造线方向进行，但对重点研究对象，如标志层、含矿层、矿体露头、化石层、重要岩浆岩体及构造线等，则作追索性的布置；1：5000－1：500比例尺地质填图时，原则上采用追索法或剖面法，地质简单区可辅以少量穿越法。
地质观测点的布设和测定
地质观测点的布设应遵循三个原则：
A 点位的布置以能有效地控制各种地质界线和地质要素为原则。
B 在地层分界线上、不同岩石接触处、岩相变化处、构造点、蚀变带、矿化及矿点、重要化石点、标志层、代表性产状要素测量点、取样点、山地工程以及其它有意义的地质现象观测部位，必须布设地质观测点。
C 按地质实际情况，适当布设岩性控制点。一般岩性控制点不超过总地质点数的 30％，切忌机械地等距离布点。
地质观测点位测定可用半仪器法（或GPS）标绘在图上，重要的观测点，如主要的地质构造、含矿层、矿体露头等则需用仪器法测定（高精度GPS 亦可）。
观测点的记录内容及格式
观察记录是一项十分重要的基础性工作。因此，应根据各点的具体情况详尽描述，重点突出，强调连续观察、连续记录，严肃认真，充分收集第一性资料，切忌简单化、主观随意、孤点记录。
沉积岩区、变质岩区和侵入岩区的观察记录重点各有侧重。
1、地质观测点记录的内容如下：
a 沉积岩区： 首先搞清地层层序，然后对具体岩石进行描述（颜色、结构、构造、碎屑物成分、粒度、形态、胶结类型、胶结物成分，岩石命名、风化外貌特征、次生变化等），对地层厚度变化、化石层、含矿层、标志层应详尽描述。
