某工厂用钢管从水井中抽水送往水塔,要求流量为90t/h,水井和水塔的水面稳定,其间的垂直距离为20m,水温20℃,水井水面与地面的距离为6m.试解决下列问题： ⑴选择输水管,并画出示意图； ⑵选择合适的泵； ⑶求泵的轴功率和电机功率； ⑷确定泵的安装位置；

⑸确定泵的工作点、损耗在阀门上的轴功率、每年(按330天计)用电损失为多少万元； ⑹现若流量需加大到100t/h,可采取什么措施? 附加条件:总管长为150m,水井到泵入口管长10m.吸入管路上装有带滤网的吸水底阀一只,90度弯头1个;排出管路上装有闸阀一只,90度弯头7个.

已知： Q=90t/h，20℃井水

1. 管径估算

1.1 出口管径估算

假设u=2m/s，计算管内径d＝126mm，

选钢管φ140x5，内径d＝130mm

流速u＝1.884m/s

1.2 入口管径估算

假设u=1.5m/s，计算管内径d＝145mm，

选钢管φ168.3x5.6，内径d＝157.1mm

流速u＝1.292m/s

2. 出口压力降 △Po

2.1 静压降 △Ps ＝ (Z2-Z1)ρg /103 = 14x1000x9.81/1000 = 137.34 KPa

2.2 直管压力降 △Pf1 ＝ (λL/d )*( u2ρ/2)/ 103

Re ＝ duρ/μ＝ 130*1.884*1000/1 = 244920

取 ε ＝ 0.4，则ε/d ＝ 0.4/130 ＝0.0031

查 λ ＝ 0.031

计算 △Pf1 ＝ (0.031*140/0.13)*(1.8842*1000/2)/ 103 = 59.25 Kpa

2.2 局部压力降 △Pf2 ＝ (λ∑Le/d )*( u2ρ/2)/ 103

查 闸阀Le ＝ 8d ＝8*0.13 ＝1.04m

90o弯头Le ＝ 16d *7个 ＝ 16*0.13 *7＝14.56m

△Pf2 ＝ (0.031*(1.04+14.56)/0.13)* (1.8842*1000/2)/ 103 = 6.6 Kpa

2.3 进入水箱压力降 △Pk ＝ (K-Kv)*( u2ρ/2)/ 103

＝ （0.5-1）* (1.8842*1000/2)/ 103＝－0.887 Kpa

2.4 速度压力降 △Pn ＝ （u22－u12）ρ/2/ 103 ＝1.8842*1000/2/ 103 ＝1.775 Kpa

2.5 出口压力降 △Po ＝ △Ps ＋ △Pf1 ＋ △Pf2 ＋ △Pk ＋ △Pn

＝ 137.34＋59.25＋6.6＋0.887＋1.775

＝ 205.852 Kpa

3. 进口压力降 △Pi

3.1 静压降 △Ps ＝ (Z2-Z1)ρg /103 = 6x1000x9.81/1000 = 58.86 KPa

3.2 直管压力降 △Pf1 ＝ (λL/d )*( u2ρ/2)/ 103 Re ＝ duρ/μ＝ 157*1.292*1000/1 = 202844

取 ε ＝ 0.4，则ε/d ＝ 0.4/157＝0.00255

查 λ ＝ 0.031

计算 △Pf1 ＝ (0.031*10/0.157)*(1.2922*1000/2)/ 103 = 1.648 Kpa

3.3 局部压力降 △Pf2 ＝ (λ∑Le/d )*( u2ρ/2)/ 103

查 底阀Le ＝ 420d ＝420*0.157 ＝65.91m

90o弯头Le ＝ 16d *1个 ＝ 16*0.157 *1＝2.512m

△Pf2 ＝ (0.031*(65.91+2.512)/0.157)* (1.2922*1000/2)/ 103 = 11.276

Kpa

3.4 由水井抽出压力降 △Pk ＝ (K＋Kv)*( u2ρ/2)/ 103

＝ （0.5＋1）* (1.2922*1000/2)/ 103＝1.252 Kpa

3.5 速度压力降 △Pn ＝ （u22－u12）ρ/2/ 103 ＝1.2922*1000/2/ 103 ＝0.835 Kpa

3.6 入口压力降 △Pi ＝ △Ps ＋ △Pf1 ＋ △Pf2 ＋ △Pk ＋ △Pn

＝ 58.86＋1.648＋11.276＋1.252＋0.835

＝ 73.871 Kpa

4. 泵的流量

选 Q = 1.15 * 90 = 103.5 m3/h

5. 泵的扬程

H = △Pi + △Po = 73.871 +205.852=279.723 Kpa

选扬程 H’=1.1*27.97=31 m

6. 泵的轴功率

假设η＝70％，N ＝ QρgH /(1000η)= 103.5 /3600*1000*9.81*31/(1000*0.7)=12.5kw

7. 泵的电机功率

N’= KN/ηt = 1.15*12.5/1=14.375≈15KW

8. 泵的安装高度

h ＝ P1/（ρg）－△Pi－PV/（ρg）－NPSHa

＝ 105/(1000*9.81) － 7.3871 －2400/（1000*9.81）－NPSHa

＝ 2.56－NPSHa

如果泵安装在地面上，h ≈ 6 +0.4 mm =6.4m

则 NPSHa＝－3.84 m

选用离心泵的NPSHr < 2.84 m

9. 损失在阀门上的轴功率

闸阀＋底阀的压力降为＝0.44＋10.862＝11.3 Kpa ＝1.13 m

损失的轴功率N’= 1.13/H’ *N = 1.13/31 *12.5 =0.456 KW

330天用电损失：0.635 * 0.456 *330*24 = 2293.3152元

10. 如果流量需要加大到100t/h，可以选泵的流量115m3/h，进出口管径不变，重新核算压力降，选定扬程、安装高度和气蚀余量。

合集下载

离心泵功率计算工公

离心泵功率计算工公

离心泵功率计算工公

离心泵是一种常见的输送机械设备，广泛应用于工业生产、城市给水、石油化工、农田灌溉等领域。离心泵的工作原理是通过转动叶轮产生离心力，将流体从低压区域输送到高压区域。在离心泵的运行过程中，需要消耗一定的功率来克服流体的阻力和泵的机械损耗，因此，准确计算离心泵的功率是非常重要的。

离心泵的功率计算涉及到多个参数，包括流量、扬程、效率等。下面将详细介绍离心泵功率的计算方法。

1.流量的计算

离心泵的流量是指单位时间内流经泵的液体体积。常用的计算方法包括理论流量计算和实际流量计算。

理论流量计算可以通过离心泵的几何参数和运行速度来估算。公式如下：

Q=πD^2/4*n

其中，Q为流量，D为泵的出口直径，n为泵的转速。

实际流量计算需要考虑到泵的效率和扬程等因素。可以通过实际测量来获得准确的流量数值。

2.扬程的计算

离心泵的扬程是指单位质量液体通过泵时所获得的能量变化，是离心泵的主要性能指标之一、扬程通常由两部分组成：静扬程和动扬程。

静扬程是指流体在泵的进口和出口之间的高度差，可以通过测量得到。 动扬程是指流体由于离心力的作用而产生的压力变化。动扬程的计算可以基于质量流量、流速和轴功率来求解。根据伯努利方程，可以得到动扬程的计算公式如下：

H=(P2-P1)/(ρg)

其中，H为动扬程，P2为泵的出口压力，P1为泵的进口压力，ρ为液体密度，g为重力加速度。

3.泵的效率

离心泵的效率是指泵将电机或其他驱动器提供的能量转换为流体的能量的比例。泵的效率会受到多个因素的影响，包括流量、扬程、泵的尺寸和构造等。

离心泵的效率通常表示为单位百分比。可以通过实际测量或者根据经验值来获得泵的效率。

4.功率的计算

离心泵的功率是指泵每单位时间所消耗的能量。功率的计算可以基于流量、扬程和效率来求解。

根据泵的能量守恒原理，功率的计算公式如下：

P=QρgH/100η

其中，P为功率，Q为流量，ρ为液体密度，g为重力加速度，H为扬程，η为效率。 需要注意的是，上述计算公式中的单位需要保持一致，例如流量的单位为立方米每秒，扬程的单位为米，密度的单位为千克每立方米，效率的单位为百分比等。

离心泵的压头计算公式

离心泵的压头计算公式

第 1 页 共 2 页 离心泵的压头计算公式

【原创实用版】

目录

1.离心泵的压头概念

2.离心泵的压头计算公式

3.影响离心泵压头的因素

4.离心泵的轴功率计算公式

5.离心泵的扬程计算公式

正文

一、离心泵的压头概念

离心泵是一种常见的水泵类型，它通过离心力将液体输送到高处或远距离。在离心泵的工作过程中，液体在泵体内产生压力，这个压力被称为压头。压头是衡量离心泵输送液体能力的重要参数，它决定了液体能够被输送到的高度或距离。

二、离心泵的压头计算公式

离心泵的压头计算公式为：

压头 = (液体密度 × 流量 × 扬程) / (泵的效率 × 2g)

其中，液体密度是液体的质量除以体积，流量是液体在单位时间内通过泵的体积，扬程是液体在泵的作用下能够提升的高度，泵的效率是泵的输出功率与输入功率之比。

三、影响离心泵压头的因素

离心泵的压头受到多种因素的影响，主要包括：

1.液体密度：液体密度越大，压头越高。 第 2 页 共 2 页 2.流量：流量越大，压头越低。

3.扬程：扬程越高，压头越高。

4.泵的效率：泵的效率越高，压头越高。

四、离心泵的轴功率计算公式

离心泵的轴功率计算公式为：

轴功率 = 液体密度 × 流量 × 扬程 / (泵的效率 × 550)

其中，液体密度、流量、扬程和泵的效率的含义同上。

五、离心泵的扬程计算公式

离心泵的扬程计算公式为：

扬程 = (压力能 / 液体密度) × (1 / 重力加速度)

其中，压力能是液体在泵内获得的压力能，液体密度和重力加速度的含义同上。

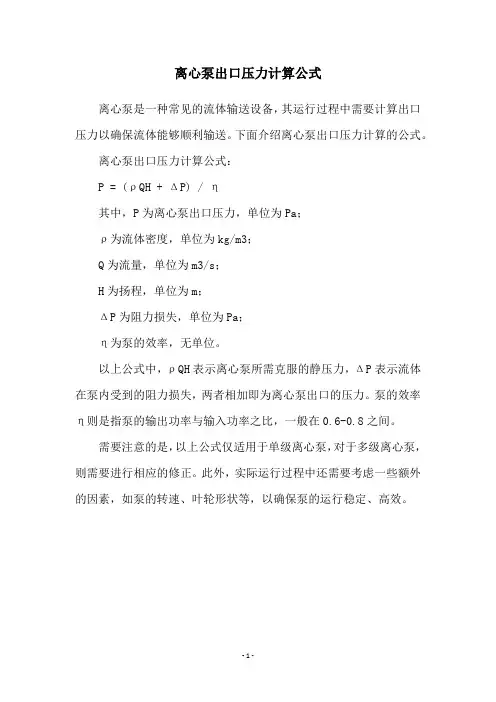

离心泵出口压力计算公式
