初中物理电路并联滑动变阻器
【引言】
在初中物理中，我们学习到电路中有两种排列方式：串联和并联。本文将介绍并联电路中的滑动变阻器，并讨论其特点、用途以及实验中需要注意的事项。
【什么是滑动变阻器】
滑动变阻器是一种可以改变电路中电阻大小的元件，通常由一个底座、一个滑动片和一个可调电阻片组成。通过移动滑动片，电路中电阻的大小可以按需调整。
【滑动变阻器的特点】
1. 与普通电阻片相比，滑动变阻器更加灵活可调。通过移动滑动片，电路中电阻的大小可以在一个较大的范围内随意设定，非常方便。
2. 滑动变阻器的结构复杂，需要加工精度高，因此价格相对较贵。
【滑动变阻器的用途】
1. 滑动变阻器可以用于电调节器、音量控制器等电子设备的电路中，通过改变电阻大小来调整电器的电流、电压、功率等参数。
2. 滑动变阻器还可以用于实验中，通过调节电阻大小来改变电路中的电流强度，从而研究电路中电流、电势差等物理量的变化规律。
【滑动变阻器实验注意事项】
1. 在实验中使用滑动变阻器时，应先将电路中其他元件调整好，再移动滑动片，以避免因电流过大损坏电路设备。
2. 在调节中，要小心调节，避免猛动滑动片，以免导致元件因移动过于猛烈而损坏。
3. 最后，在实验结束后要拆卸电路时，应先将电源关闭，再将滑动变阻器恢复到最初状态，以免对下一次实验产生干扰。
【结论】
在电路中，滑动变阻器是一种非常实用的元件，其可调性和精度能够满足不同需求的电子设备和实验需要。在使用滑动变阻器时，我们要注意调节过程中的小心谨慎，以免造成不必要的损坏。

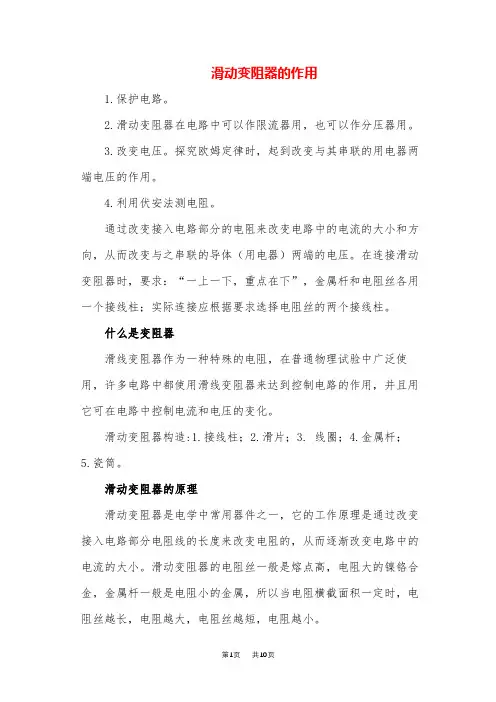

第1页 共10页 滑动变阻器的作用
1.保护电路。
2.滑动变阻器在电路中可以作限流器用，也可以作分压器用。
3.改变电压。探究欧姆定律时，起到改变与其串联的用电器两端电压的作用。
4.利用伏安法测电阻。
通过改变接入电路部分的电阻来改变电路中的电流的大小和方向，从而改变与之串联的导体（用电器）两端的电压。在连接滑动变阻器时，要求：“一上一下，重点在下”，金属杆和电阻丝各用一个接线柱；实际连接应根据要求选择电阻丝的两个接线柱。
什么是变阻器
滑线变阻器作为一种特殊的电阻，在普通物理试验中广泛使用，许多电路中都使用滑线变阻器来达到控制电路的作用，并且用它可在电路中控制电流和电压的变化。
滑动变阻器构造:1.接线柱；2.滑片；3. 线圈；4.金属杆；
5.瓷筒。
滑动变阻器的原理
滑动变阻器是电学中常用器件之一，它的工作原理是通过改变接入电路部分电阻线的长度来改变电阻的，从而逐渐改变电路中的电流的大小。滑动变阻器的电阻丝一般是熔点高，电阻大的镍铬合金，金属杆一般是电阻小的金属，所以当电阻横截面积一定时，电阻丝越长，电阻越大，电阻丝越短，电阻越小。
第2页 共10页 探究电流与电压、电阻的关系
实验目的及原理：
探究电流与电压、电阻的关系。
探究电流与电压、电阻的关系：
实验器材：定值电阻、电流表、电压表、电源、开关、导线、滑动变阻器
一、探究一：电阻一定，电流与电压的关系
实验内容与步骤：
1.（开关断开，变阻器调大最大值）（如图）
2. 闭合开关调节滑动变阻器，使R两端电压为1V、1.5V、2V，观察电流表的读数，填表。
实验结果与数据处理：
分析结论：
电阻一定，电流与电压成正比。
第3页 共10页 二、探究二：电压一定，探究电流与电阻的关系
实验内容与步骤：
1.按电路图连接电路（开关断开，变阻器调大最大值）（如图）
2.保持电压U=2V不变，更换电阻，使电阻分别为10Ω、20Ω、30Ω，观察电流表的读数，填表。
1 / 11
初中物理
滑动变阻器
【考点精讲】
滑动变阻器：
【注意】分析因变阻器滑片的变化而引起的动态电路问题，关键是搞清哪段电阻丝连入电路，再分析滑片的滑动导致变阻器的阻值如何变化。
【说明】滑片移动时，改变电阻，可以简单记忆成“近小远大”。 构造 瓷筒、线圈、滑片、金属棒、接线柱
原理 通过改变接入电路中的电阻线的长度来改变电阻
示意图
使用 串联在电路中；接法：“一上一下”；接入电路前应将电阻调到最大
铭牌 某滑动变阻器标有“50Ω 1.5A”的字样，50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0～50Ω。1.5A表示滑动变阻器允许通过的最大电流为1.5A
作用 ①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压
②保护电路
优缺点 能逐渐改变连入电路的电阻，但不能显示连入电路的阻值 2 / 11
【典例精析】
例题1 如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（ ）
思路导航：在调节滑动变阻器时，要使小灯泡的亮度发生变化，滑动变阻器应与小灯泡串联，并且滑动变阻器连入电路中的电阻在电路中要能变化。A项中小灯泡被短路，不发光；B项中滑动变阻器滑片上边被短路，小灯泡和滑片下边的电阻并联，其两端电压恒为电源电压，亮度不变；C项中，小灯泡和滑动变阻器串联，符合小灯泡的亮度随滑片的移动改变的要求；D项中滑动变阻器和小灯泡都被短路，灯泡始终不亮，故选C。
答案：C
例题2 用滑动变阻器改变小灯泡的亮度
（1）实验室中有一铭牌上标有“20Ω 2 A”字样的滑动变阻器，如图所示.若要把A、B、C三个接线柱的两个连接到电路中去，共有_______种接法；“20Ω”指的是_______接线柱间的电阻值，“2A”指的是_______。 3 / 11
（2）现再给出电源、小灯泡、开关各一个，导线若干，请在图中用笔画线代替导线连接电路，要求滑动变阻器的滑片P向右移灯泡变暗。
第1页 共8页 滑动变阻器使用方法
滑动变阻器一般串联在电路中。连接时应“一上一下”的把接线柱接人电路中。连接电路时应把滑动变阻器的滑片滑至阻值最大处。
滑动变阻器定义：
滑动变阻器是电路中的一个重要元件，它可以通过移动滑片的位置来改变自身的电阻，从而起到控制电路的作用。在电路分析中，滑动变阻器既可以作为一个定值电阻，也可以作为一个变值电阻。
滑动变阻器构造：
滑动变阻器的构成一般包括接线柱、滑片、电阻丝、金属杆和瓷筒等五部分。
滑动变阻器符号：常用Rx表示，元件符号位或。
滑动变阻器结构示意图：
滑动变阻器工作原理：通过改变接入电路中电阻丝的长度，可以逐渐改变电阻。
滑动变阻器作用：改变电流、调节电压和保护用电器。
第2页 共8页 滑动变阻器铭牌：观察滑动变阻器的铭牌，能够了解它的最大阻值和允许通过的最大电流。例如铭牌上标有 “20Ω 1.5A”的字样，说明该滑动变阻器的最大阻值是20Ω，允许通过的最大电流是1．5A。
滑动变阻器优缺点：
优点：能连续地改变接人电路的电阻值；缺点：不能直接读出电阻值的大小。
滑动变阻器的接法口诀：串入电路调流控压；一上一下作用最大；同上同下没有变化；连入之前调到最大。
滑动变阻器在电路中可以作限流器用，也可以作分压器用。在确保安全的条件下，如何选用这两种不同的形式，是由电路中的需要来决定的。
滑动变阻器限流式
以下情况可选用限流式接法：
①待测用电器电阻接近滑动变阻器电阻（也可选用分压式接法）。
②简化电路，节约能源。
滑动变阻器分压式
以下情况必须使用分压式接法：①待测用电器电阻远大于或远小于滑动变阻器电阻。②实验要求待测用电器电流及其两端电压可以由0开始连续变化（例如测小灯泡的伏安特性曲线）。③实验要求待测用电器电流及其两端电压可变范围较大。④采用限
第3页 共8页 流式接法时，无论如何调节变阻器，电流、电压都大于对应电表的量程。
